Giá đỡ cuộn filament MK3 kiểu thấp cho máy in 3D

Remix từ Giá đỡ cuộn filament trơn tru nhất cho máy in 3D Tác giả Gabe_1702

Tác giả MrNeedlemouse

Lượt tải: 290
Lượt thích: 77
Lượt coi: 2.939
Bản remix: 0
Bình luận: 9

Tải tất cả (.zip)· 4 file · 255,5 KB· 255,5 KB

File 4 255,5 KB

main-holder-low_1766303977.stlSTL · 30,6 KB
spool_center_1766303978.stlSTL · 97,6 KB
spool-arm_1766303979.stlSTL · 115,1 KB
clip-test_1766303980.stlSTL · 12,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #701
Danh mục: Máy In 3D
Ngày đăng: 05/03/2025
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: spool
spoolholder
608bearing
608bearings
rollerbearing
spoolmanagement

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Điều này sẽ không phù hợp với MK4 (chưa).

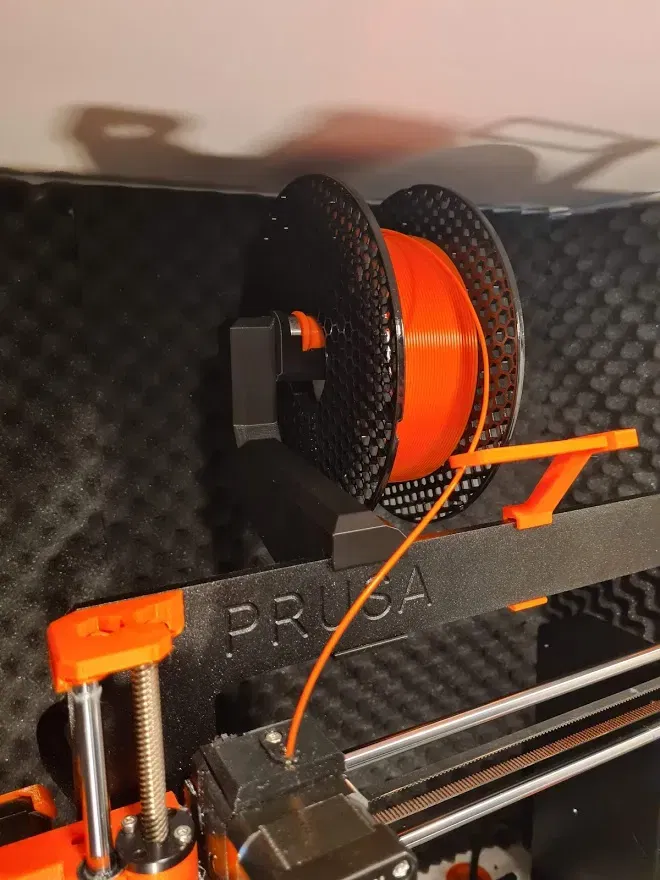

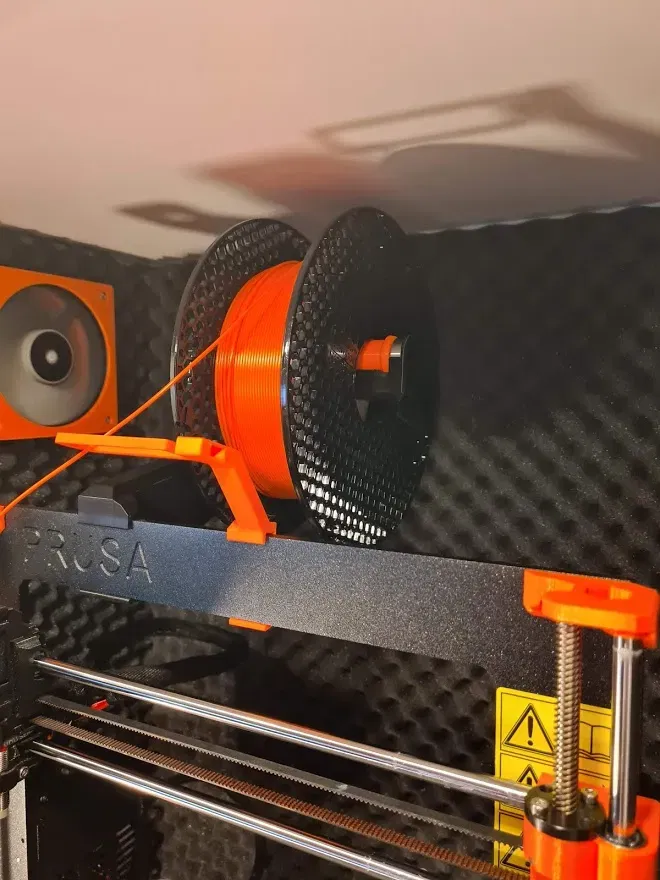

Vì không gian trong tủ của tôi bị hạn chế, tôi đã tạo ra một phiên bản thấp của "Giá đỡ cuộn dây cuộn mượt mà nhất". Một hướng dẫn filament là rất cần thiết để tránh việc filament kéo lên khung trên.

Cần 2x 8**22**7mm vòng bi.

Dành cho MK3s trong tủ IKEA Platsa 60x60. Thưởng thức!

Hướng dẫn in

Tôi đã in cánh tay chính với chiều cao lớp 0.2, độ đổ đầy 23% và 3 viền, PLA. Nhưng PETG có lẽ được ưu tiên hơn. In giá đỡ với cùng chiều cao lớp hoặc mỏng hơn. Khe cắm ép có thể cần một chút mài nhẹ, độ vừa khít khá chặt.

Để làm cho con lăn trở thành "cuộn mượt mà nhất", hãy thay đổi kích thước con lăn (spool_center) xuống 99% vì tôi nghĩ rằng độ vừa khít của con lăn cuộn dây là quá chặt trên các vòng bi và giá đỡ ở 100%. Tôi đã in nó trên một tấm bè ở bên hông với hỗ trợ ở chiều cao lớp 0.2mm sử dụng Prusament PETG Orange.
