Bộ Kit Chuyển Đổi Nguồn HDPLEX 250W Sang Flex ATX (Case M24)
- Lượt tải
- 99
- Lượt thích
- 8
- Lượt coi
- 1.715
- Bản remix
- 0
- Bình luận
- 0
File 6 381,1 KB
- PSU_Backplate_1765664643.stlSTL · 72,5 KB
- PSU_Clamp_Bracket_1765664644.stlSTL · 88,4 KB
- Case_Foot_1765664644.stlSTL · 49,7 KB
- PSU_Backplate_1765664645.stepSTEP · 83,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #69881
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

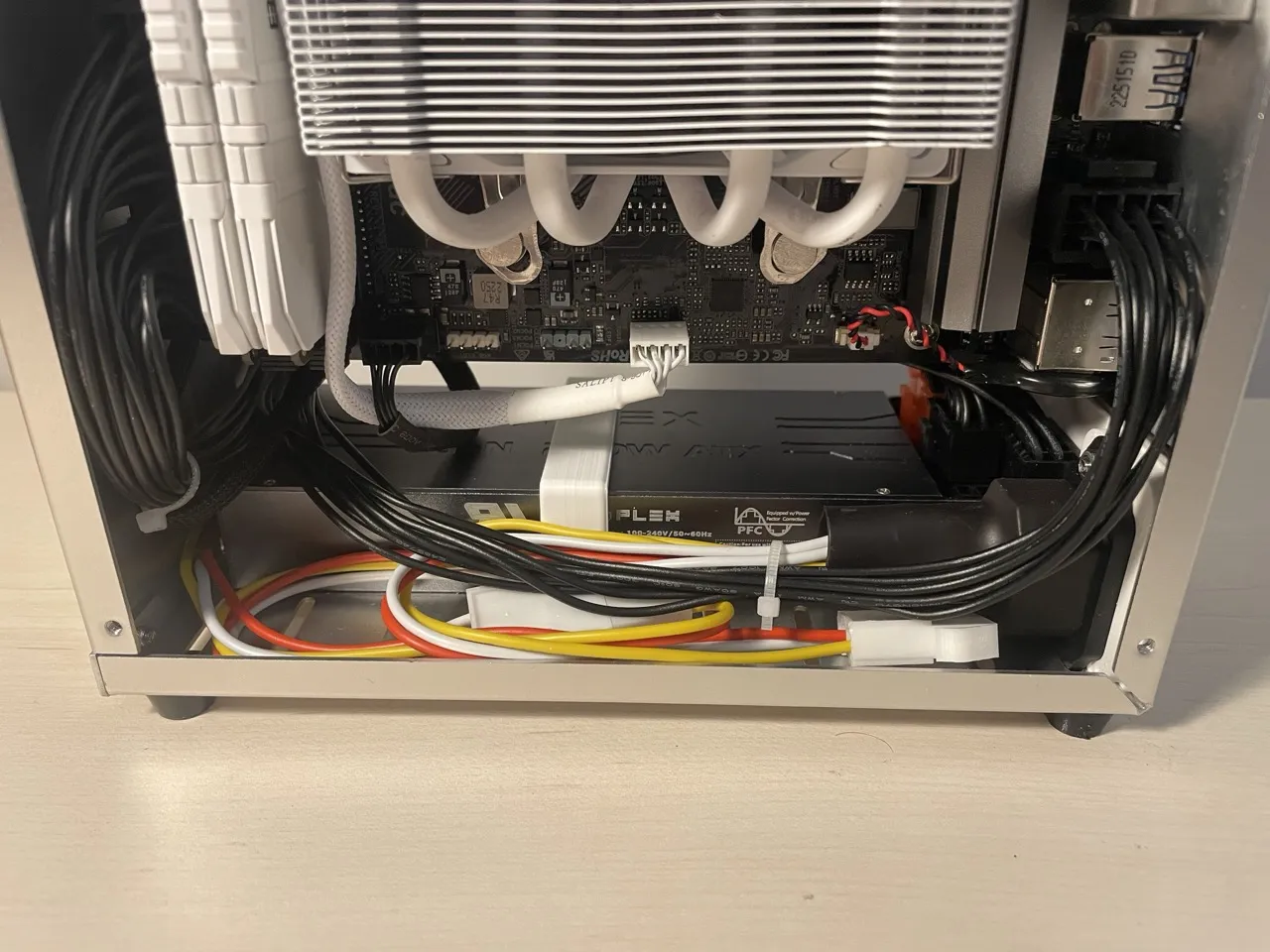

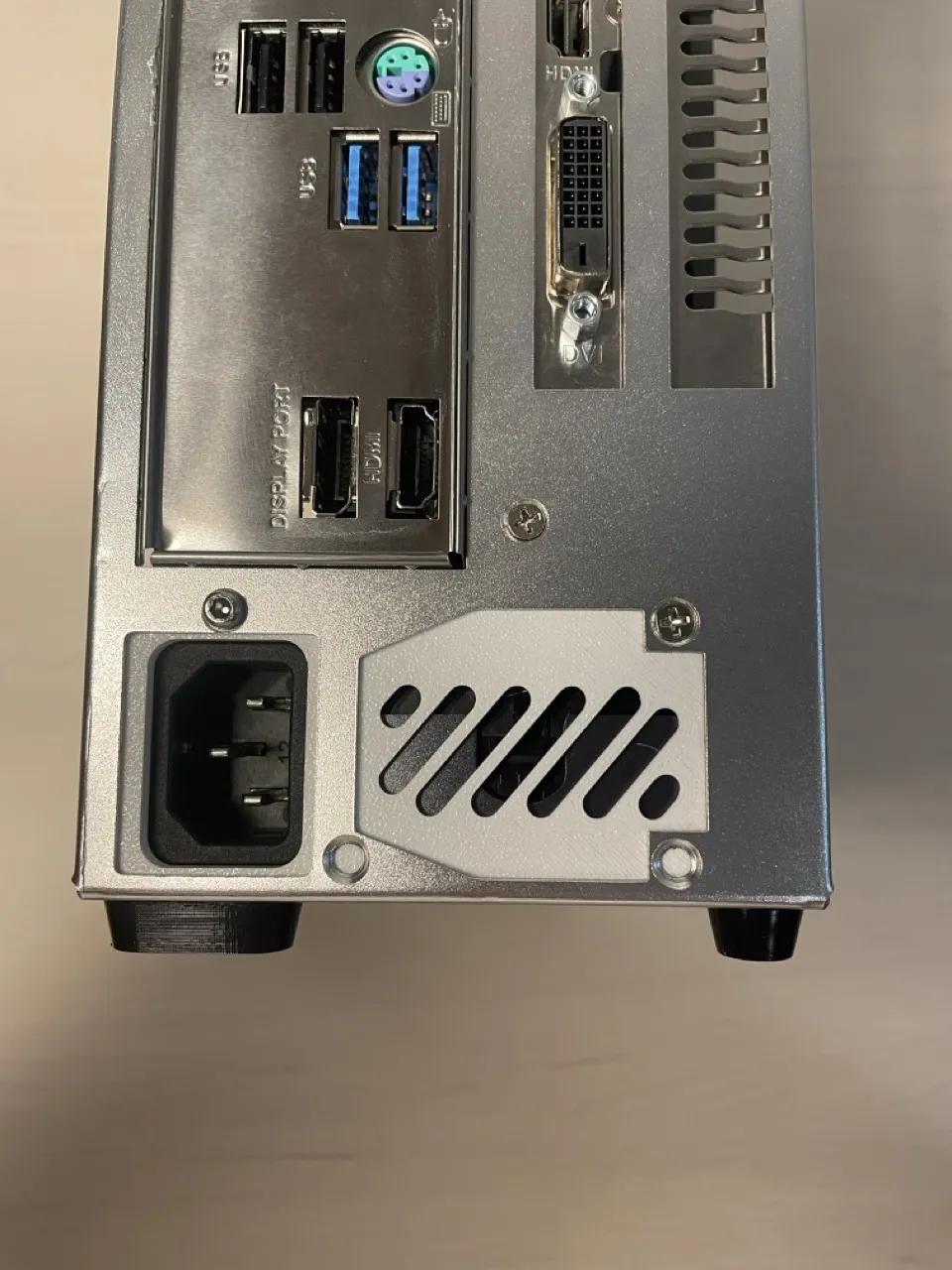

Bộ kit này bao gồm một tấm gắn phía sau để giữ ổ cắm điện ở mặt sau của case, một kẹp để cố định PSU bên trong case, và một chân case được thiết kế lại để che và đỡ ổ cắm điện nhô ra ở phía dưới. Thiết kế này dành riêng cho case M24; tuy nhiên, có thể cần một vài chỉnh sửa cho các case khác, và tôi đã cung cấp các tệp STEP cho mục đích này.
Tôi đã chọn PETG để in kẹp và tấm gắn vì khả năng chịu nhiệt vượt trội của nó. PSU HDPLEX có định mức nhiệt độ hoạt động tối đa là 75°C (tôi biết đây không phải là nhiệt độ tối đa có thể đạt được nhưng nó cho một ý tưởng sơ bộ), và nhiệt độ Vicat của PETG là 85°C, nên nó sẽ ổn. Sau vài giờ chơi game, khi hệ thống của tôi rút khoảng 150W, các bộ phận PETG thậm chí còn không nóng.

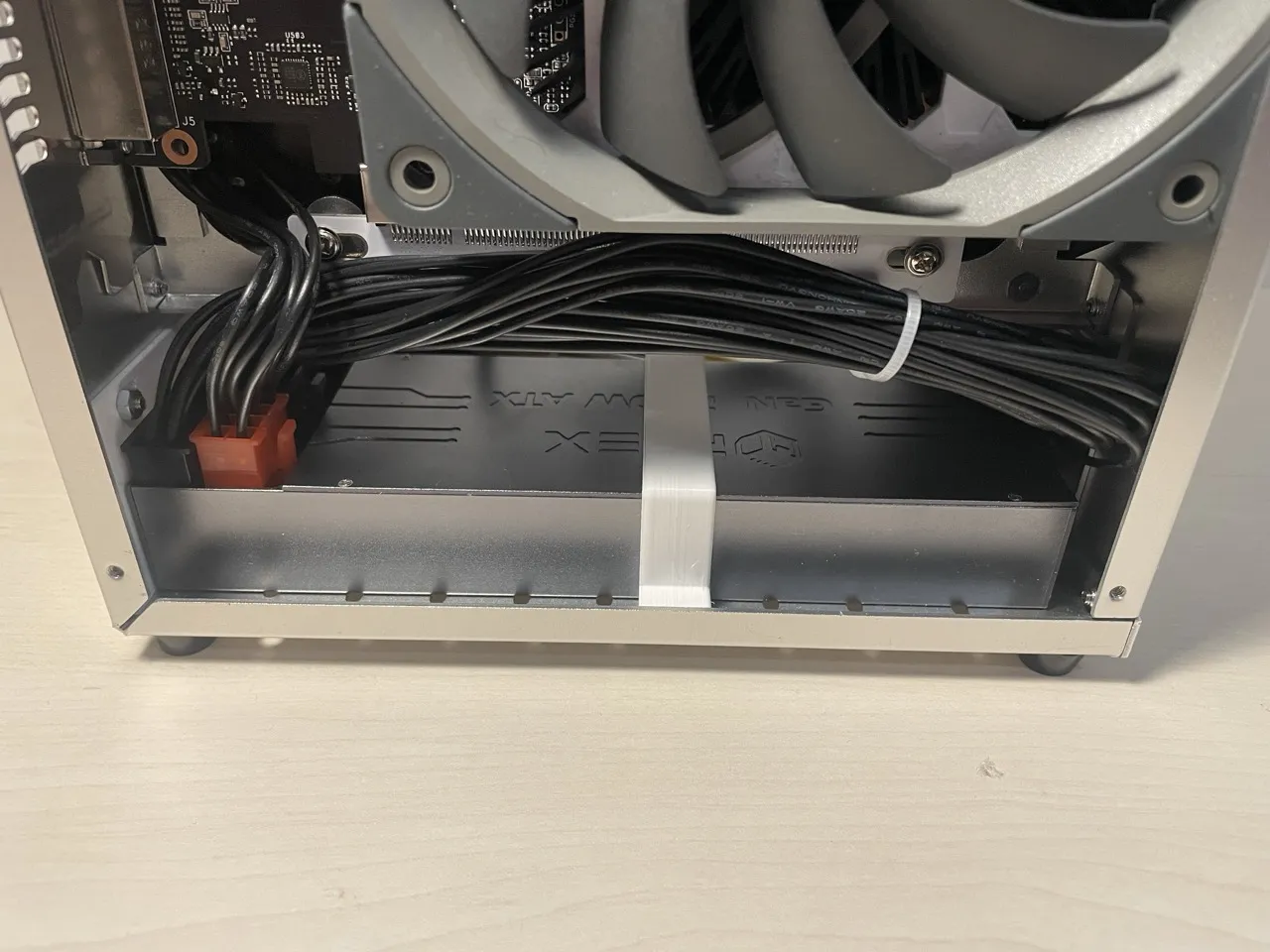

Để lắp kẹp, bạn sẽ cần 2 vít M3 6mm. Các đai ốc vừa với các khe được thiết kế đặc biệt cho mục đích này trong kẹp. Tấm gắn phía sau được cố định bằng một vít M3 12mm và một đai ốc M3.

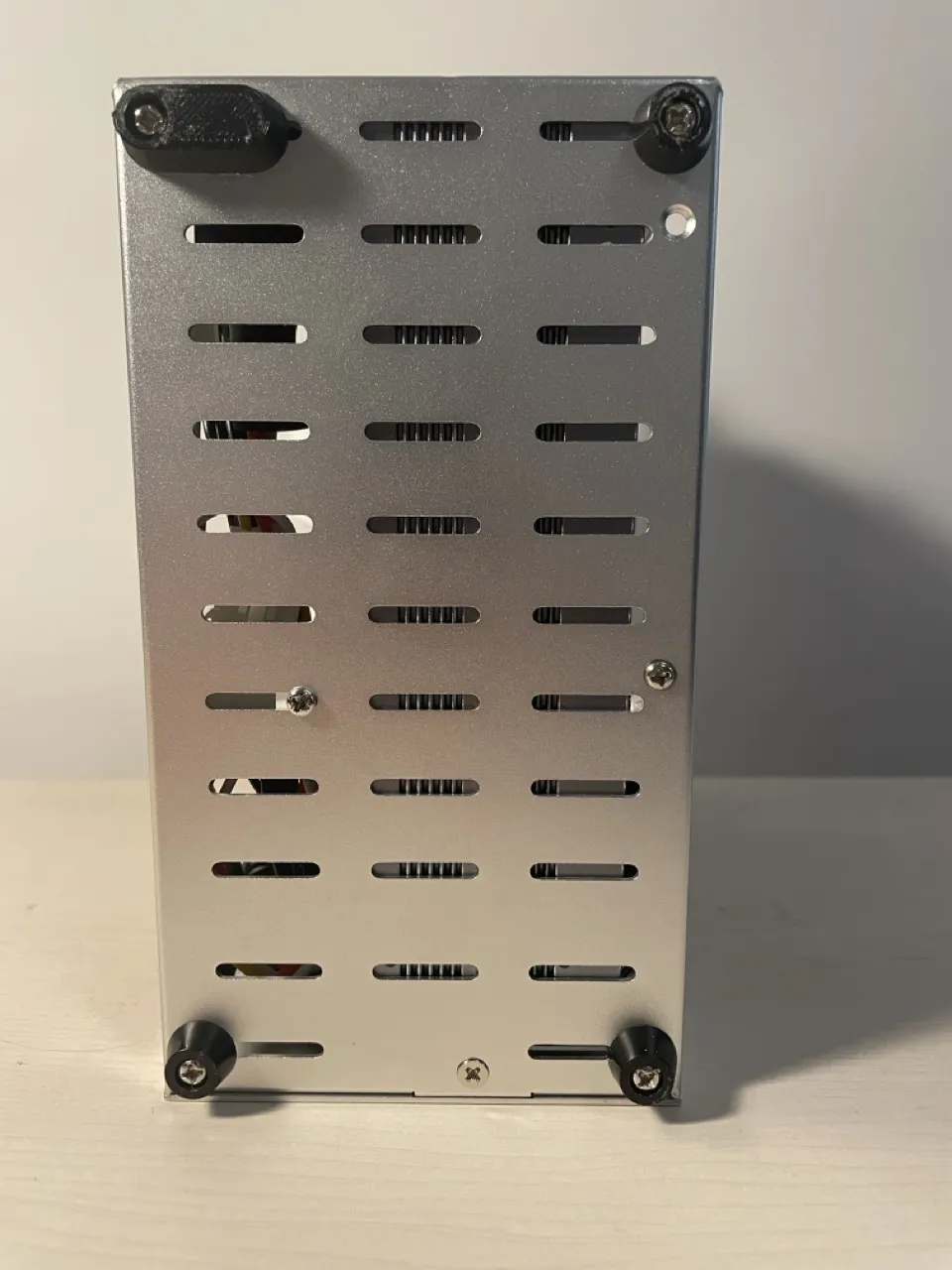

Chân đế được thiết kế vì ổ cắm điện nhô ra khỏi case ở phía dưới. Nó được thiết kế để giữ ổ cắm điện đúng vị trí mà không cần sử dụng vít, và nó hoạt động tốt, giữ mọi thứ đúng chỗ ngay cả khi tác dụng lực khá mạnh. Tôi đã in nó bằng TPU, nhưng PETG và PLA cũng có thể dùng được.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 6
- Tổng dung lượng
- 381,1 KB
- File lớn nhất
- 88,4 KB
