Bộ chuyển đổi giá đỡ Celestron sang ray Picatinny

Tác giả Max_407793

Lượt tải
24
Lượt thích
10
Lượt coi
364

File 2 2,6 KB

  • celestron_tube_adp_v2.stlSTL · 1,8 KB
  • celestron_tube.scadSCAD · 811 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

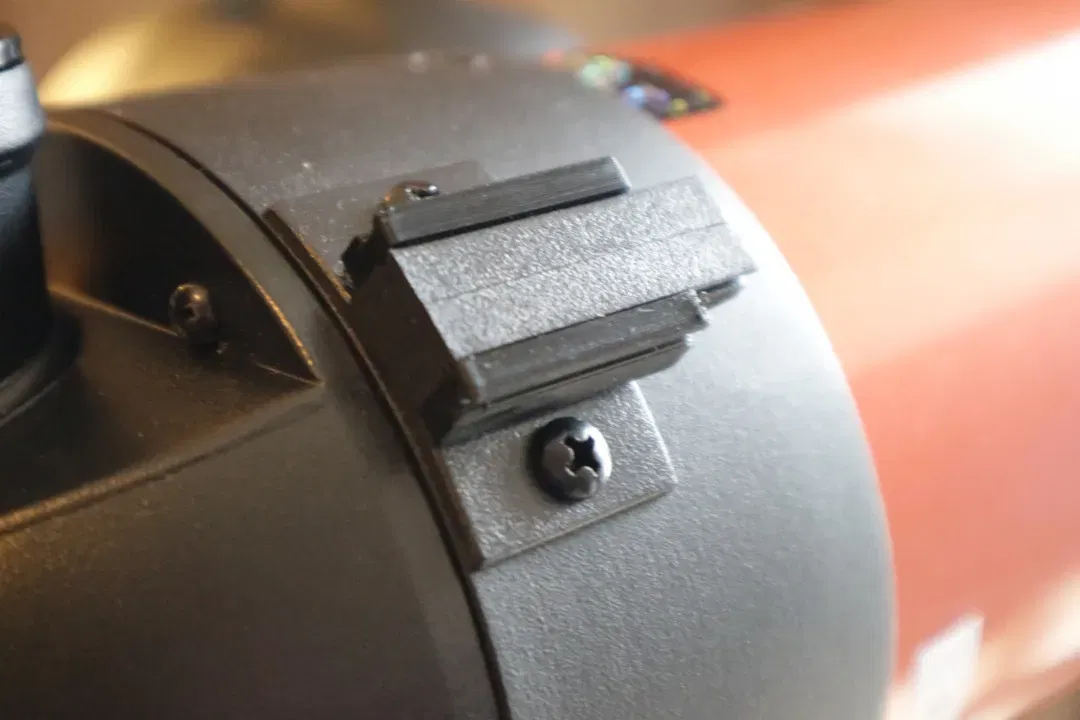

In ấn đơn giản, in hai mảnh và sau đó sử dụng băng dính hai mặt rất mỏng để giúp mảnh giữ nguyên vị trí trong quá trình lắp đặt và khi không sử dụng. Khi các ống kính được gắn vào, chúng sẽ kẹp chặt phần đó và giữ nó ở vị trí.

Không cần hỗ trợ, quạt làm mát phần đã được sử dụng với nền nhiệt độ cao.

Các thử nghiệm sơ bộ cho thấy giá đỡ là nhất quán và có thể lặp lại. Cần có bầu trời trong xanh để thử nghiệm thêm.

In SLA không được khuyến nghị do độ giòn của các bộ phận, PLA có thể không phải là nhựa tốt nhất và có thể tốt hơn nếu sử dụng PETG để nó có một chút "dễ uốn" hơn và khả năng chịu nhiệt tốt hơn.

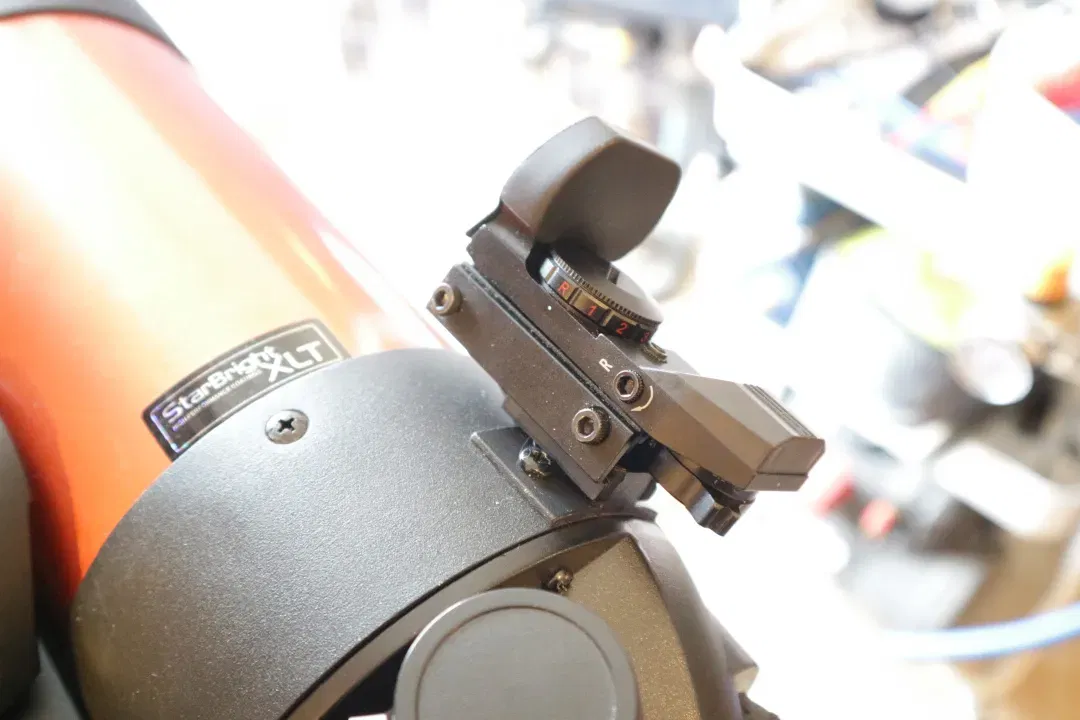

Khi được lắp đặt, giá đỡ nên có độ nghiêng khoảng 20mm, điều này đưa nó vào khoảng cho các đường ray picatinny (có độ nghiêng khoảng ~21 mm, hoặc 0.825")

Lựa chọn ống kính:

Cái của tôi là một RDS rẻ tiền từ ebay nhưng các điều chỉnh thì khá tệ (lượng lực cần thiết để điều chỉnh thì thật sự rất mạnh, nó ở đầu kia của quang phổ, RDS Celestron thì là một đống lộn xộn trong khi RDS không tên từ ebay thì quá cứng để sử dụng trong thiên văn học)

Tôi sẽ gợi ý một ống ngắm RDS/ống ngắm phản xạ tầm trung với các điều chỉnh ngắm không cứng hơn một con dingo chết. Tốt nhất là một cái có độ sáng có thể điều chỉnh rất tinh vi vì các RDS từ ebay thường có các điều chỉnh độ sáng trung bình đến thấp và thường có xu hướng ở phía “quá sáng”.

Cài đặt in:

  • Chiều cao lớp đầu tiên: 0.35mm
  • Chiều cao lớp tiếp theo: 0.3mm
  • Đường kính vòi phun: 0.4mm
  • Vỏ: 3x Ngang, 3 Dọc
  • Vật liệu: PLA
  • Đổ đầy: 15%
  • Hỗ trợ: Không
  • Quạt làm mát: Khuyến nghị nhưng có thể không cần thiết
  • Nền nhiệt: Khuyến nghị nhưng có thể không cần thiết
