Công tắc giới hạn cho Elegoo Phecda (trục X và Y)
Bộ holder công tắc giới hạn có thể điều chỉnh cho trục X và Y của Elegoo Phecda, sử dụng micro switch cơ bản. Bao gồm file 3MF đã chuẩn bị sẵn cho Bambuslicer và các chi tiết riêng lẻ. Hướng dẫn chi tiết lắp đặt và đi dây.
Mô tả
File “limit switches parts.3mf” là một dự án Bambuslicer đã được chuẩn bị sẵn, bao gồm cả support và các chi tiết khác.
Nếu bạn không sử dụng BambuSlicer, bạn có thể sử dụng 4 chi tiết đơn lẻ đi kèm.
Bạn cũng có thể xem dự án OnShape của tôi. Lưu ý: nó có thể hơi lộn xộn một chút. Dự án OnShape “LimitSwitch”
Bạn cần:

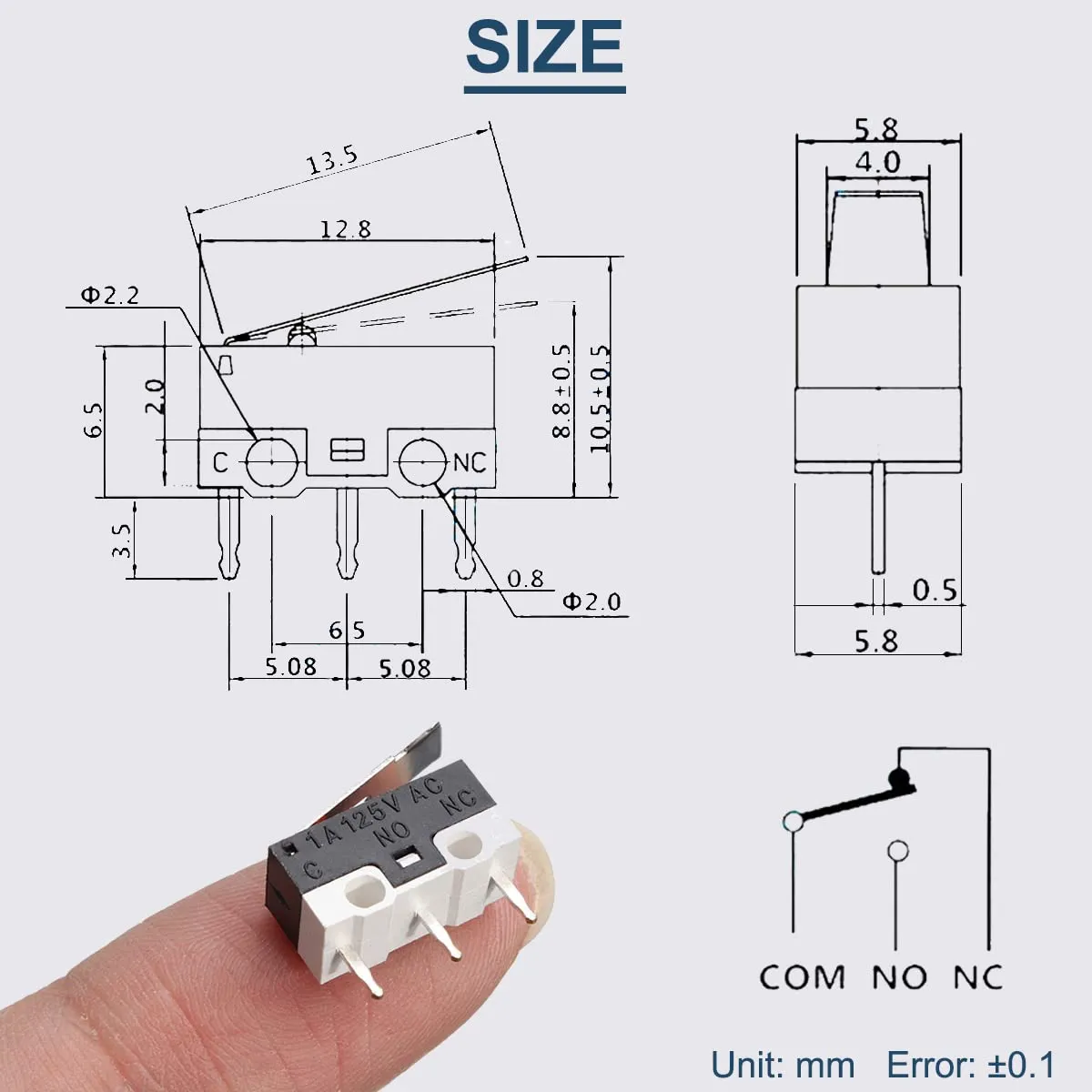

- 2x Micro Switches TIAIHUA 1A 125V (tìm kiếm trên Amazon với từ khóa “Mikroschalter”)
- 4x ốc M2 x 10 mm
- 4x đai ốc M2
- 3x ốc M3 x 10 mm
- 3x đai ốc M3
- 2x vòng đệm M3
- 2x ốc M4 x 12 mm
- 2x Jack Cắm JST, 3 chân, female

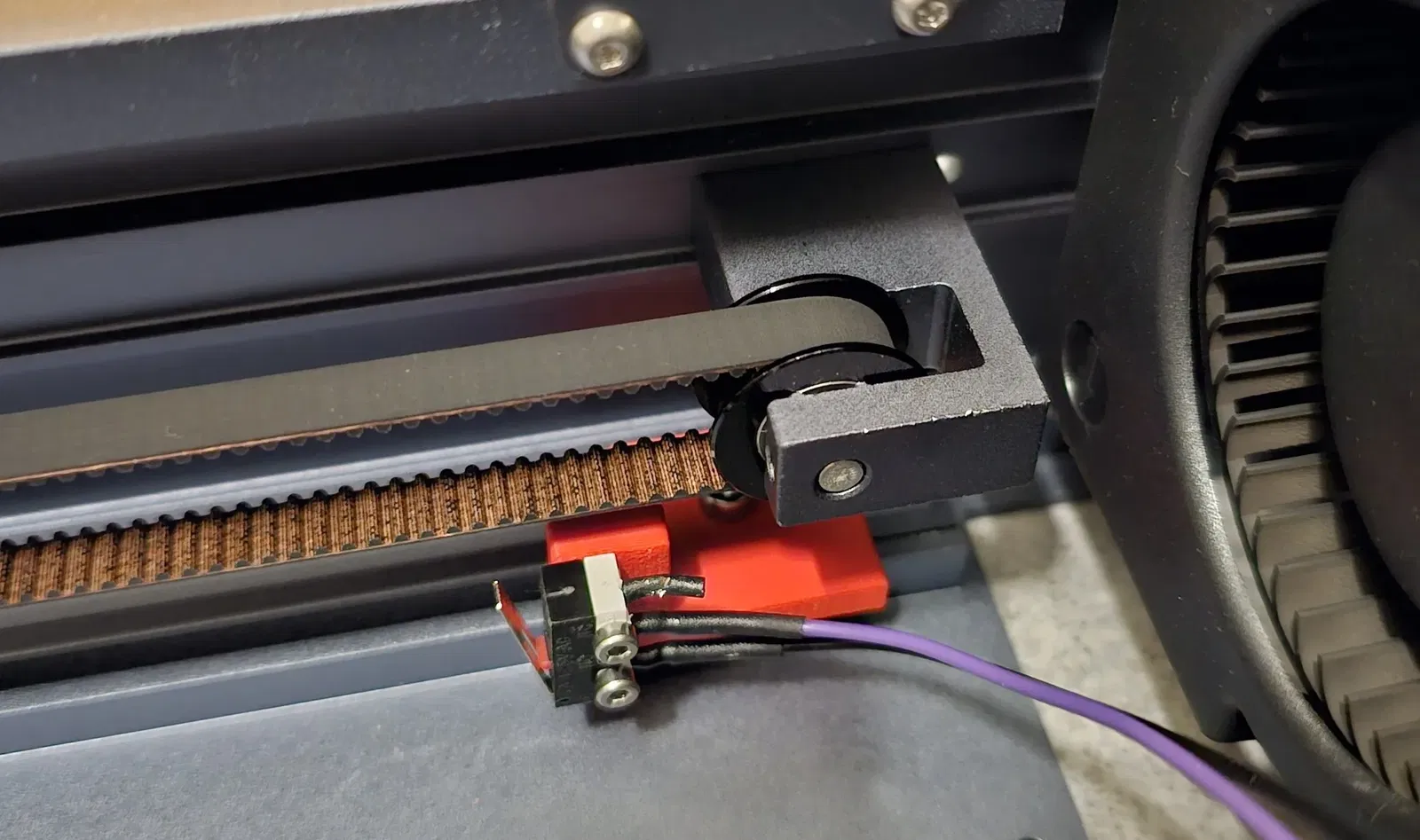

Để lắp trên trục X, tốt nhất là tháo thanh trượt ray đỡ. Sau đó, bạn có thể trượt đai ốc vào rãnh chữ V từ bên cạnh.

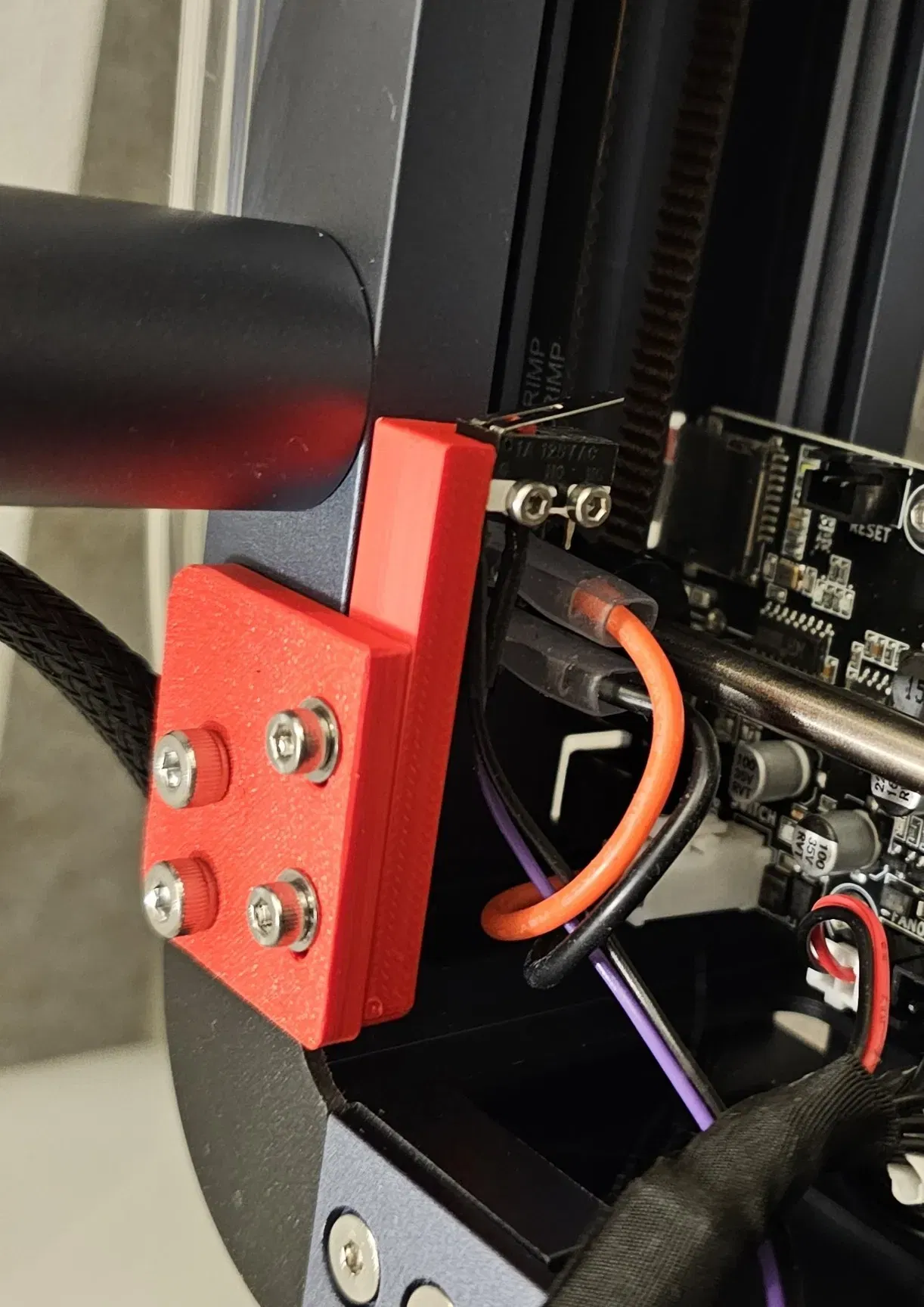

Để lắp trên trục Y: tháo 2 ốc của khung máy phía dưới nút bật nguồn. Thay thế bằng tấm đế và cố định bằng hai ốc M4x12. Gắn microswitch vào bộ phận hình chữ L và gắn bộ phận này vào tấm đế.
Để đi dây:
- nối C trên công tắc với chân G trên bo mạch
- nối NO trên công tắc với chân S trên bo mạch
- Các chân còn lại NC và +5V không được sử dụng!
Tôi lấy cảm hứng từ các dự án này. Bạn có thể tìm thêm thông tin ở đây:
