Công tắc giới hạn cho máy khắc/cắt laser Elegoo Phecda

Thông báo: Những điều này được cung cấp như là, việc bạn can thiệp vào máy của mình là việc của bạn và không phải lỗi của tôi.

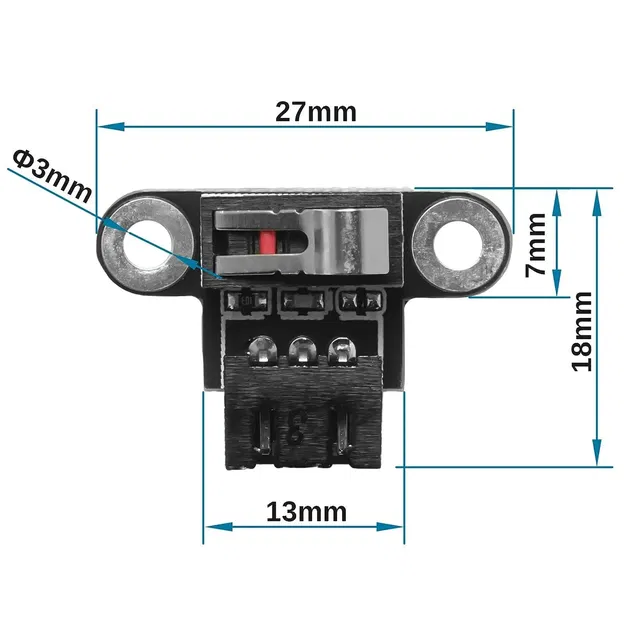

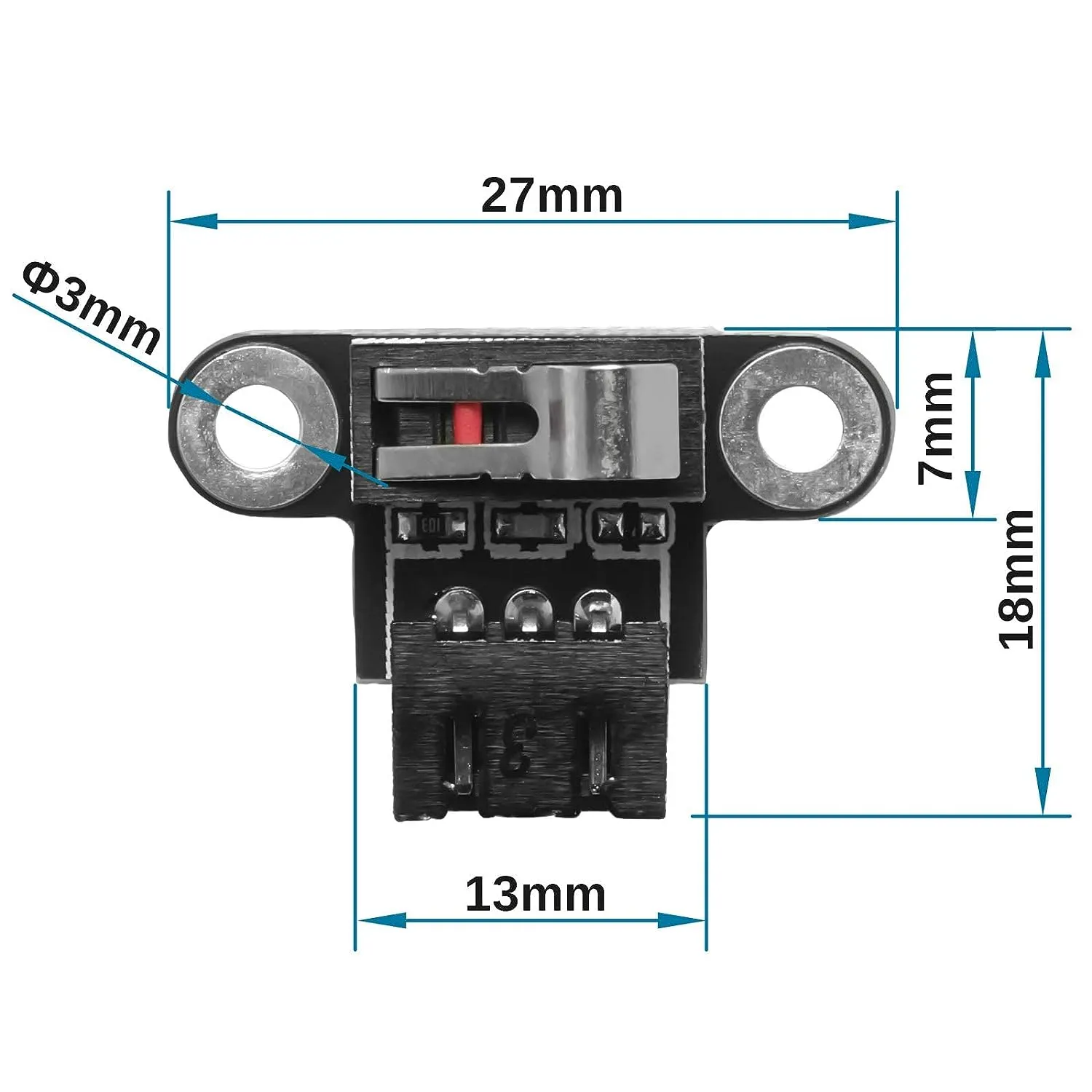

Lưu ý: Điều này chỉ hoạt động nếu bạn có công tắc giới hạn Genmitsu (hoặc bản sao). Tôi đã có những cái này còn lại sau khi sửa chữa 3018, vì vậy nếu bạn có chúng, chúc mừng bạn. Nếu bạn sử dụng những công tắc giới hạn này, hãy xác thực Nguồn/Tín hiệu/Đất, tôi đã phải đảo dây của mình để làm cho chúng hoạt động.

Laser Elegoo Phecda không đi kèm với công tắc giới hạn/công tắc dừng, vì vậy sau khi nhìn rất lâu vào khung để tìm một số ý tưởng phù hợp, tôi đã mày mò và tìm ra giải pháp của mình.

Hai phần. Một cái sẽ đi ở phía trước bên phải kết nối với khung của bạn (cho Y). Cái khác sẽ đi bên dưới cầu trục ở bên phải của bạn được gắn qua một số lỗ m3 (cho X).

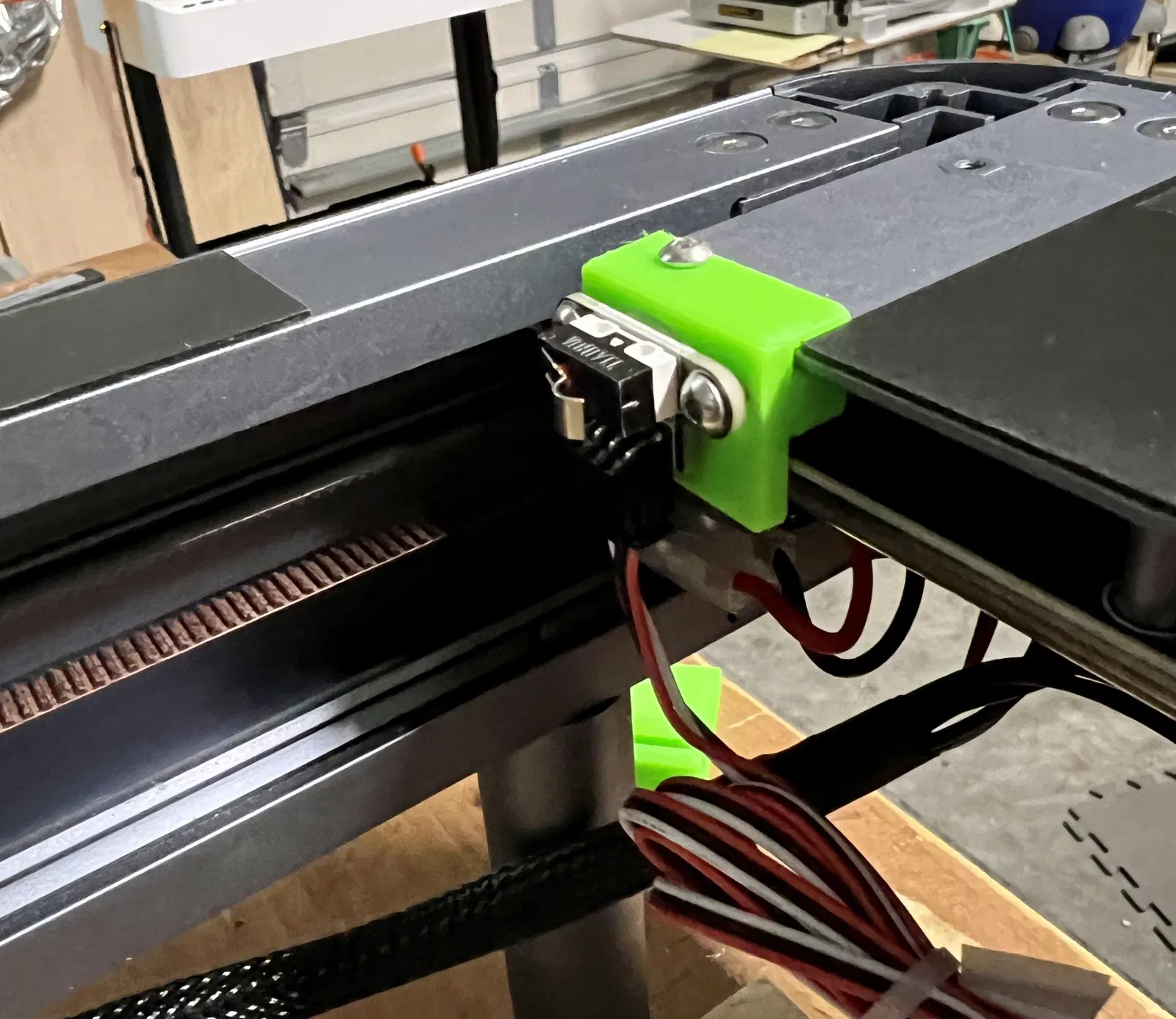

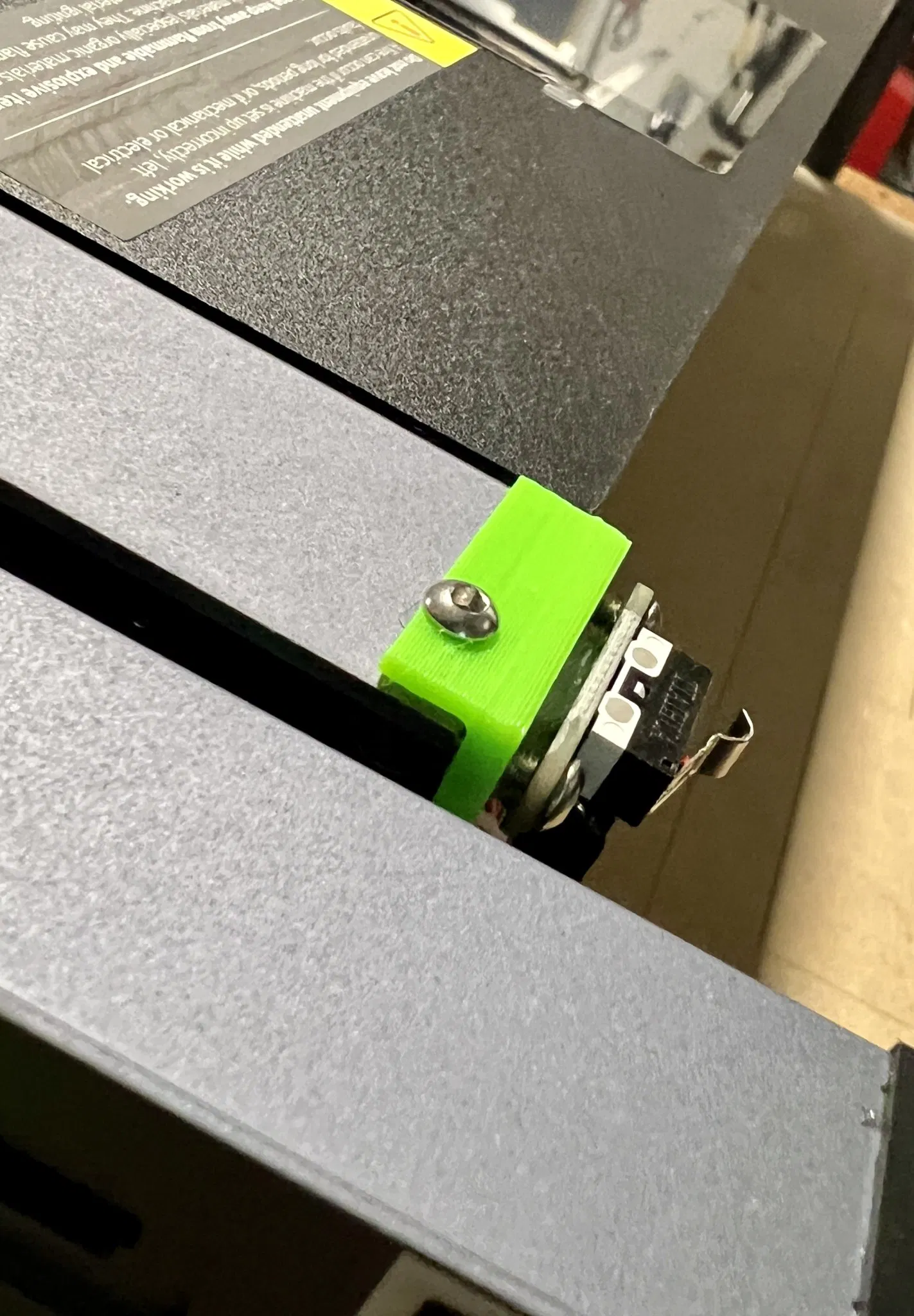

Phần Y trượt ngay qua khoảng trống ở trên cùng của khung và bo mạch chính. Bạn có thể cố định nó bằng một vít m3 qua một lỗ có sẵn. Nếu bạn đã dán nhãn lên, nó sẽ ẩn đi.

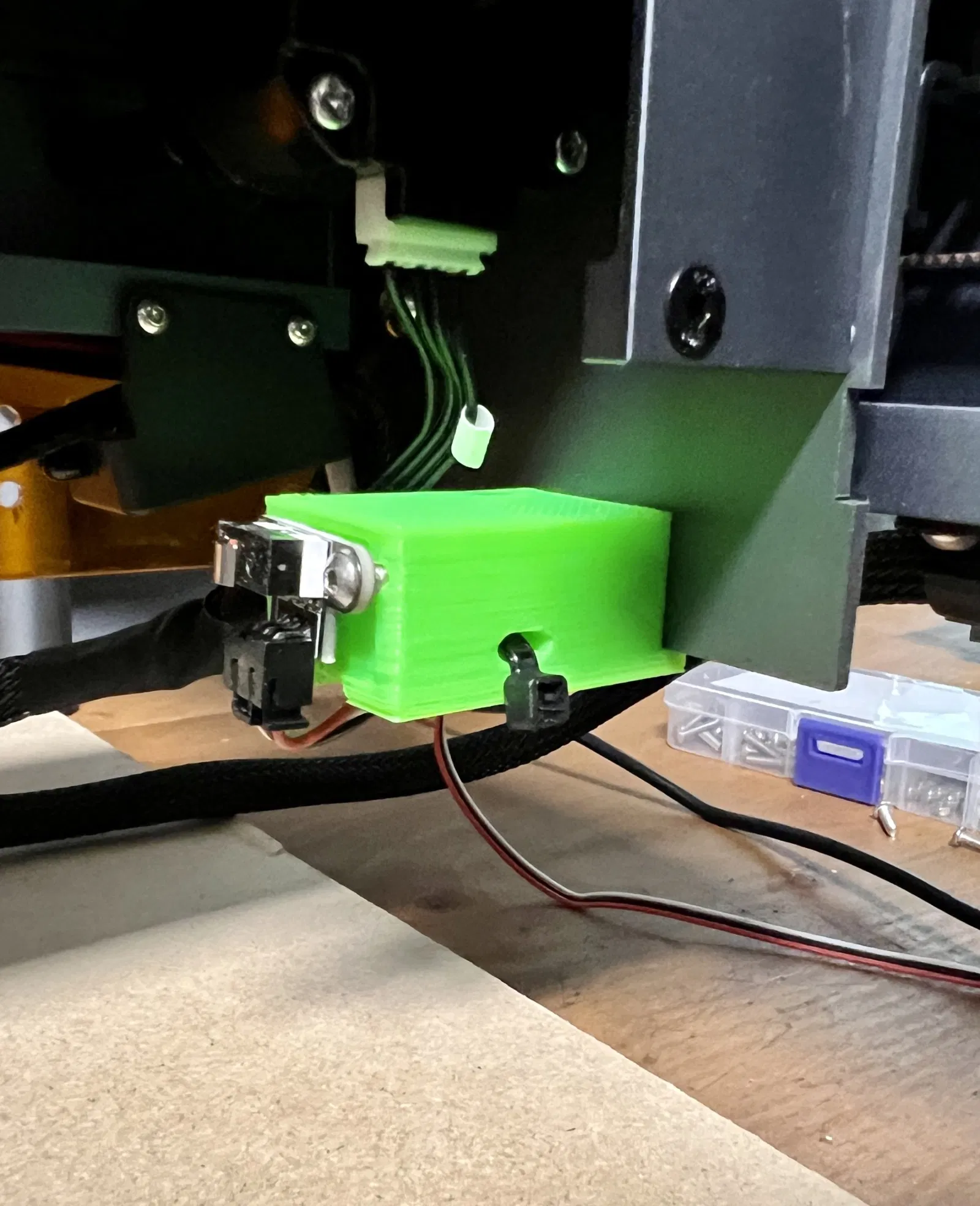

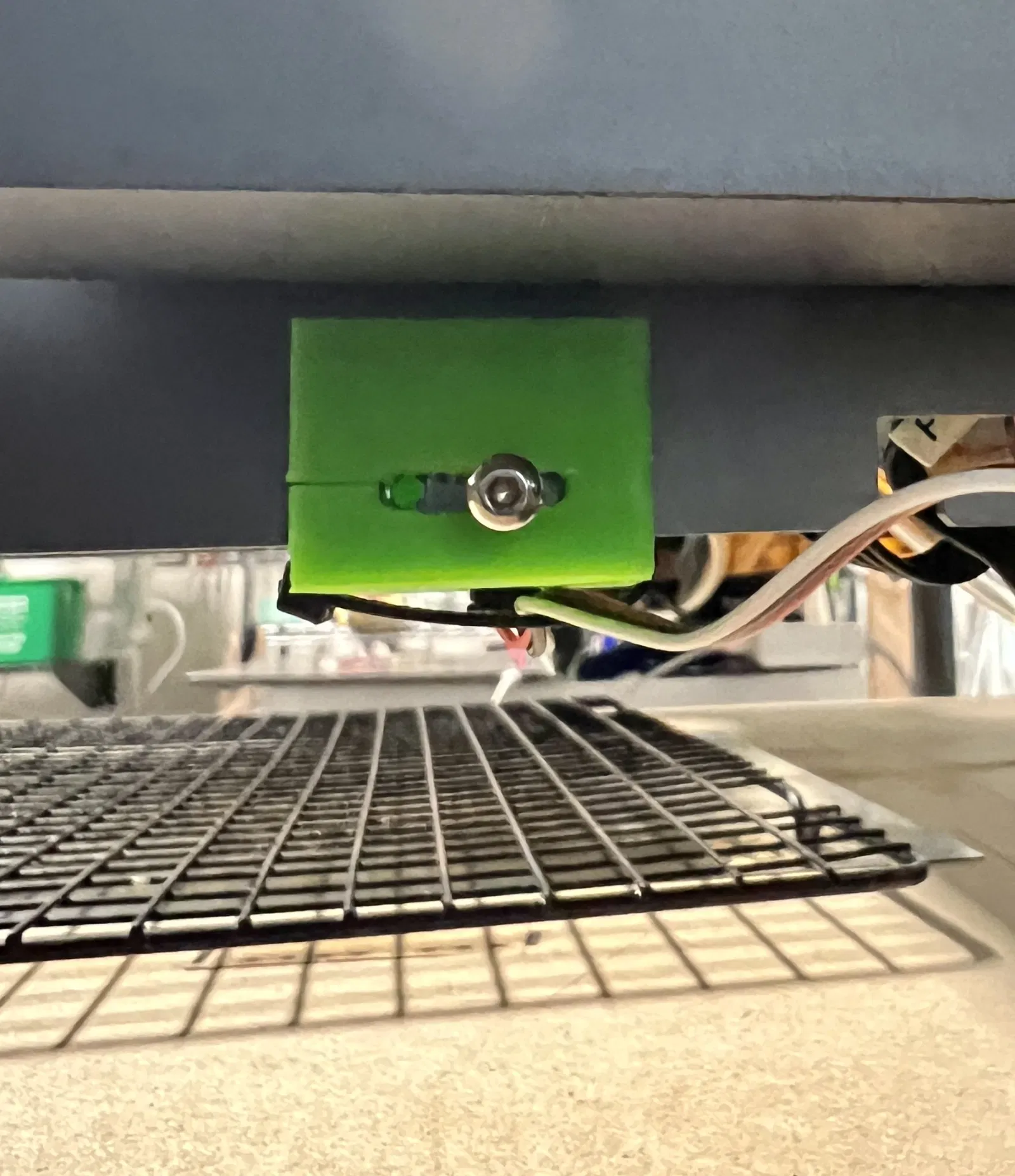

Phần X - cầu trục có hai lỗ m3 ở phía dưới bên phải. Tôi đã lấy những cái này làm vị trí gắn của mình. Nó nên trượt ở phía trước và phía sau những lỗ đó và 2 m3 sẽ giữ nó lại.

Bạn có thể phải điều chỉnh hoặc ấn mạnh để làm cho các m3 gắn vào các mảnh nhựa, nhưng một khi chúng gắn chặt, chúng dường như tạo ra một kết nối rất tốt và sau vài ngày sử dụng, tôi không thấy vấn đề gì.

Khuyến nghị in: Không, bất cứ thứ gì bạn có sẵn miễn là nó có thể tạo cầu tốt. Trừ khi laser của bạn bắt lửa, PLA có thể sẽ đủ. YMMV.

Tôi không lãng phí tài nguyên để làm F3D cho những điều này vì chúng có vẻ đơn giản đủ để chỉ cần làm trong tinkercad:

Công tắc dừng X: https://www.tinkercad.com/things/fpMKID6rYDH

Công tắc dừng Y: https://www.tinkercad.com/things/aOS3BSyYSYn

Chỉnh sửa để phù hợp với nhu cầu của bạn và chia sẻ công việc của bạn.

cập nhật1: Endstop X - 42mm//Bạn có thể muốn đặt X dừng xa hơn một chút. Tôi đã loại trừ trường hợp của mình và nhận ra rằng endstop Y không có acrylic bảo vệ đôi khi không chạm đúng. YMMV. Tôi sẽ làm cho Y lớn hơn một chút trong tương lai nhưng một thứ nhỏ như một mảnh băng dính trên gantry đã khiến vấn đề này trở nên không quan trọng với tôi.

cập nhật2: Để làm cho tất cả điều này hoạt động, tôi đã phải nói chuyện với những người ở Lightburn: https://forum.lightburnsoftware.com/t/work-offset-issue/108289/

Vấn đề là Elegoo làm một điều kỳ lạ với biên dịch grbl của họ tại thời điểm này. Và không ai trong chúng ta muốn đào sâu và tìm hiểu điều đó. Hành vi trở nên rất kỳ lạ khi điều khiển, như bạn có thể đọc.

Cách thiết lập điều này để hoạt động -- nhờ berainlb:

• $RST=# sẽ xóa bất kỳ offset công việc nào
• $3=6 sẽ đảo ngược hướng của X
• $23=3 sẽ đảo ngược hướng định vị của X để phù hợp với sự thay đổi ở X
• $10=1 sẽ khiến bộ điều khiển báo cáo vị trí máy
• Trong LightBurn, đi tới Chỉnh sửa->Cài đặt Thiết bị và thay đổi vị trí Gốc thành dưới bên phải
• Định vị lại

Tại thời điểm này, Set Pointer với UX sẽ hoạt động. Các nút Jog cả trên bàn phím NumPad và trong Ứng dụng nên hoạt động.

Máy hiện đang hoạt động dưới sự giả định rằng 0X,0Y là DƯỚI-BÊN PHẢI 400,0 sẽ là DƯỚI-BÊN TRÁI. Thực sự không nên quan trọng trừ khi bạn điều khiển theo số.

Hy vọng điều này hữu ích!

Phụ lục

Phương pháp này là một trong những phương pháp đầu tiên được thực hiện để giải quyết một vấn đề với một giải pháp mà tôi có sẵn. Đây không phải là giải pháp cuối cùng. Tôi sẽ liên kết các giải pháp khác ở đây khi tôi tìm thấy chúng hoặc nói chuyện với mọi người.

Khô nhất

• Chuỗi cáp trục X – makerworld/nl/models/30817#profileId-27381
• Chuỗi cáp trục Y -- makerworld/nl/models/30797#profileId-27359
• Công tắc giới hạn -- makerworld/nl/models/29345#profileId-25787
