Mô Hình Khối Giường Ngang

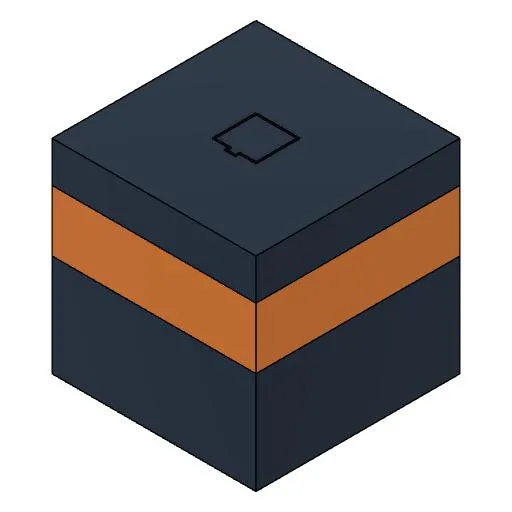

Một mô hình khối đơn giản cho thấy các lớp nằm ngang. Nó có một lõi có thể tháo rời để khơi gợi các cuộc thảo luận bổ sung trong lớp học. Chúng tôi sử dụng chúng trong các phòng thí nghiệm GEOL101 và các lớp Kỹ thuật thực địa Địa chất của mình. Đây là một trong tám mô hình được sinh viên sử dụng trong phòng thí nghiệm địa chất cấu tạo GEOL 101.

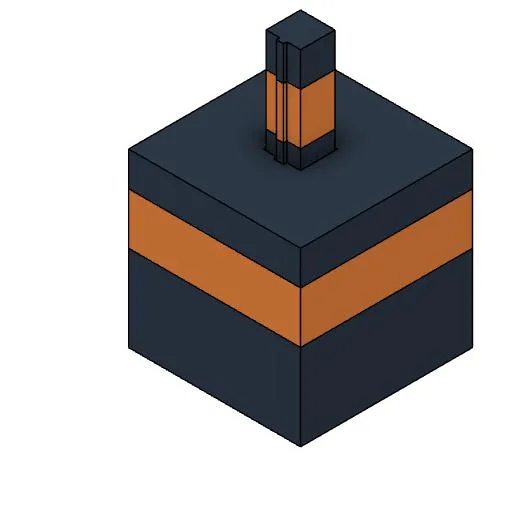

Các mô hình này thường yêu cầu sử dụng máy in hai đầu phun và có thể in bằng nhiều loại vật liệu. PLA là lựa chọn của chúng tôi và đã hoạt động tốt. Thư mục tệp máy in hai đầu phun chứa bốn tệp .stl. Các tệp đánh dấu lớp ngang và thân có thể được hợp nhất trong phần mềm in và gán các màu khác nhau. Mô hình lõi khoan được in riêng. Hãy nhớ khớp màu sợi của các bộ phận thân và đánh dấu lõi với các bộ phận thân và đánh dấu lớp bị lỗi.

Tất nhiên, cũng có thể in các bộ phận riêng lẻ và dán chúng lại với nhau! Thư mục thứ hai, có tên là “tệp máy in một đầu phun”, chứa từng bộ phận có thể được in riêng.

Nếu bạn muốn đọc thêm về kinh nghiệm của chúng tôi trong việc sử dụng các mô hình này trong Địa chất 101L, vui lòng xem ấn phẩm này: Joseph Gutierrez, Sinan Osman Akciz, Natalie Bursztyn, Kevin Nichols & John Thurmond (2023) Testing the efficacy of 3D-printed geologic models as tools for fostering spatial visualization abilities, International Geology Review, 65:8, 1320-1330, DOI: 10.1080/00206814.2022.2084647
