Mô hình khối địa chất có lớp nghiêng

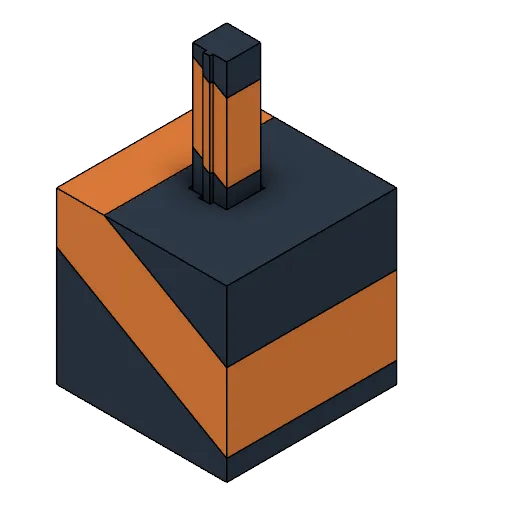

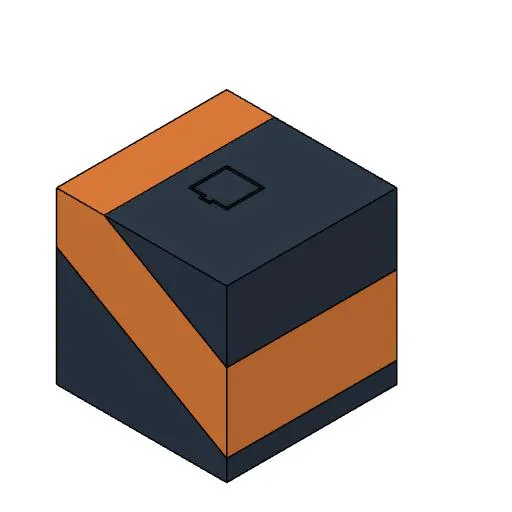

Mô hình khối địa chất đơn giản thể hiện các lớp nghiêng. Nó có một lõi có thể tháo rời để kích thích các cuộc thảo luận thêm trong lớp học. Chúng tôi sử dụng chúng trong các phòng thí nghiệm GEOL101 và các lớp Kỹ thuật thực địa địa chất. Đây là một trong tám mô hình được sinh viên sử dụng trong phòng thí nghiệm địa chất cấu tạo GEOL 101.

Các mô hình này thường yêu cầu sử dụng máy in hai đầu phun và có thể được in bằng nhiều loại vật liệu. PLA là lựa chọn của chúng tôi và đã hoạt động tốt.

Thư mục tệp máy in hai đầu phun chứa bốn tệp .stl. Tệp đánh dấu lớp ngang và tệp thân có thể được hợp nhất trong phần mềm in và được gán màu khác nhau. Mô hình lõi khoan được in riêng. Hãy nhớ làm cho các bộ phận thân lõi và lớp đánh dấu khớp với màu sợi của các bộ phận thân đứt gãy và lớp đánh dấu.

Tất nhiên, cũng có thể in từng bộ phận riêng lẻ và dán chúng lại với nhau!

Thư mục thứ hai, có tên “tệp máy in một đầu phun”, chứa từng bộ phận có thể được in riêng.

Nếu bạn muốn đọc thêm về kinh nghiệm của chúng tôi khi sử dụng các mô hình này trong Địa chất 101L, vui lòng xem ấn phẩm này: Joseph Gutierrez, Sinan Osman Akciz, Natalie Bursztyn, Kevin Nichols & John Thurmond (2023) Testing the efficacy of 3D-printed geologic models as tools for fostering spatial visualization abilities, International Geology Review, 65:8, 1320-1330, DOI: 10.1080/00206814.2022.2084647
