Mô hình khối gấp thẳng đứng

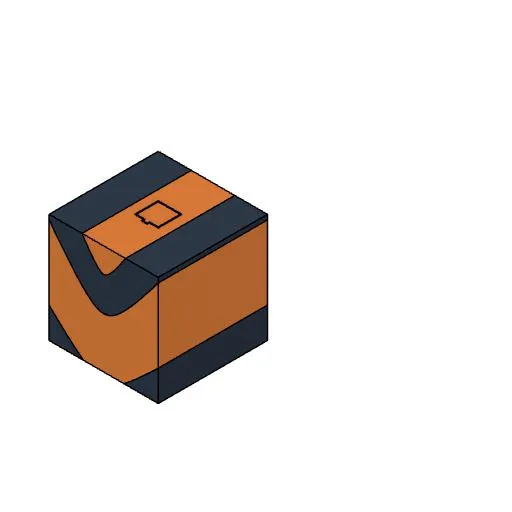

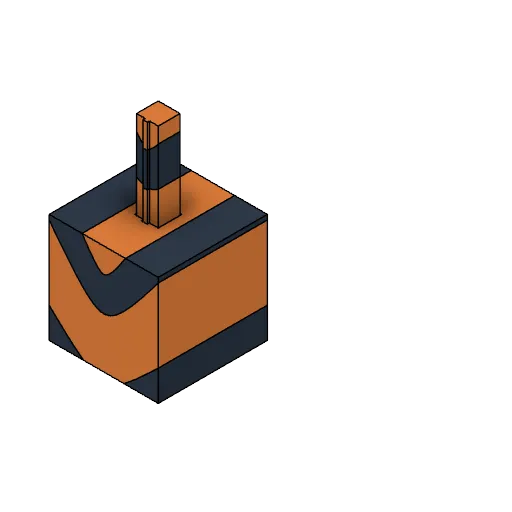

Một mô hình khối địa chất đơn giản cho thấy một nếp gấp. Tùy thuộc vào cách bạn cầm nó trong tay, bạn có thể hiển thị một dạng lồi hoặc dạng lõm. Nó có một lõi có thể tháo rời để kích thích các cuộc thảo luận bổ sung trong lớp học. Chúng tôi sử dụng chúng trong các buổi thí nghiệm GEOL101 và các lớp Kỹ thuật Địa chất Thực địa của mình. Đây là một trong tám mô hình được sinh viên sử dụng trong phòng thí nghiệm địa chất cấu tạo GEOL 101.

Các mô hình này thường yêu cầu sử dụng máy in hai đầu đùn và có thể in bằng nhiều loại vật liệu. PLA là lựa chọn của chúng tôi và đã hoạt động tốt. Thư mục tệp máy in hai đầu đùn chứa bốn tệp .stl. Các tệp folds_layers1and3 và folds_layers2and4 có thể được hợp nhất trong phần mềm in và được gán các màu khác nhau. Mô hình lõi khoan được in riêng. Nhớ đảm bảo các bộ phận của thân lõi và lớp đánh dấu khớp với màu sợi của các bộ phận lớp gấp.

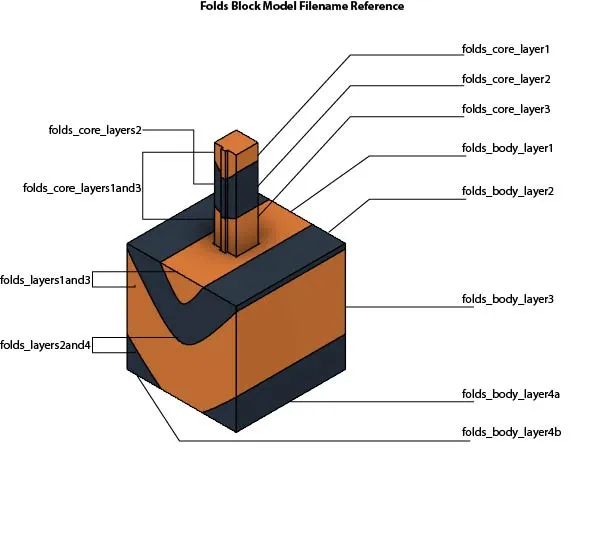

Tất nhiên, cũng có thể in các bộ phận riêng lẻ và dán chúng lại với nhau! Thư mục thứ hai, có tên “single-extruder printer files”, chứa từng bộ phận có thể in riêng. Bằng cách này, bạn có thể in từng lớp gấp với các màu khác nhau. Đừng quên kiểm tra ảnh tham khảo nếp gấp để xem tên của từng bộ phận của mô hình.

Nếu bạn muốn đọc thêm về kinh nghiệm của chúng tôi trong việc sử dụng các mô hình này trong Geology 101L, vui lòng xem ấn phẩm này: Joseph Gutierrez, Sinan Akciz, Natalie Bursztyn, Kevin Nichols & John Thurmond (2023) Testing the efficacy of 3D-printed geologic models as tools for fostering spatial visualization abilities, International Geology Review, 65:8, 1320-1330, DOI: 10.1080/00206814.2022.2084647
