Màn hình LCD Prusa mk3+ Gắn Dưới

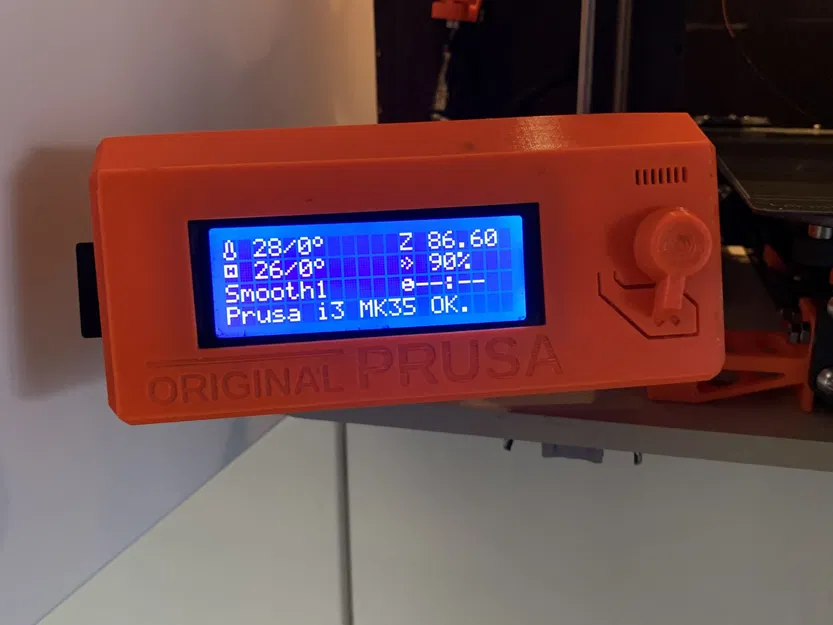

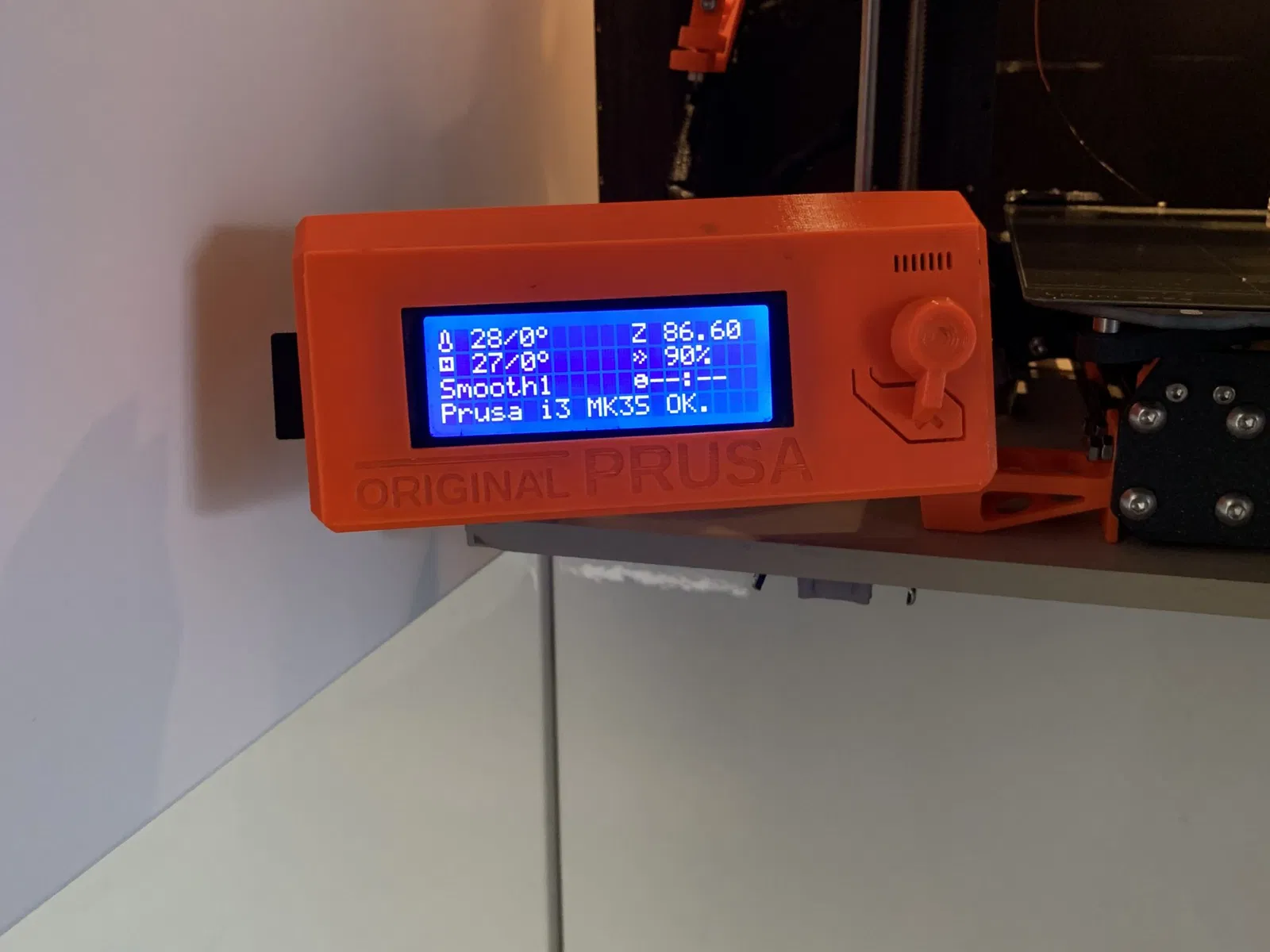

Giải pháp lắp màn hình LCD Prusa mk3+ vào khung dưới bên hông máy in, sử dụng bản lề xoay tiện lợi. Mod này giúp tiết kiệm không gian và dễ dàng cất giữ, sử dụng.
Mô tả
Đang cố gắng nhét em Prusa của mình vô cái tủ chung với mấy cái tủ khác dưới cầu thang.

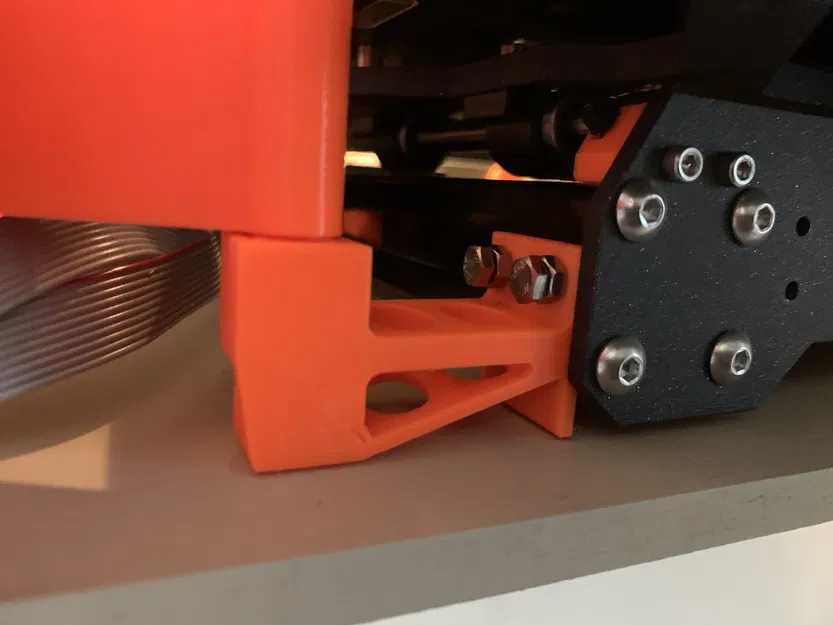

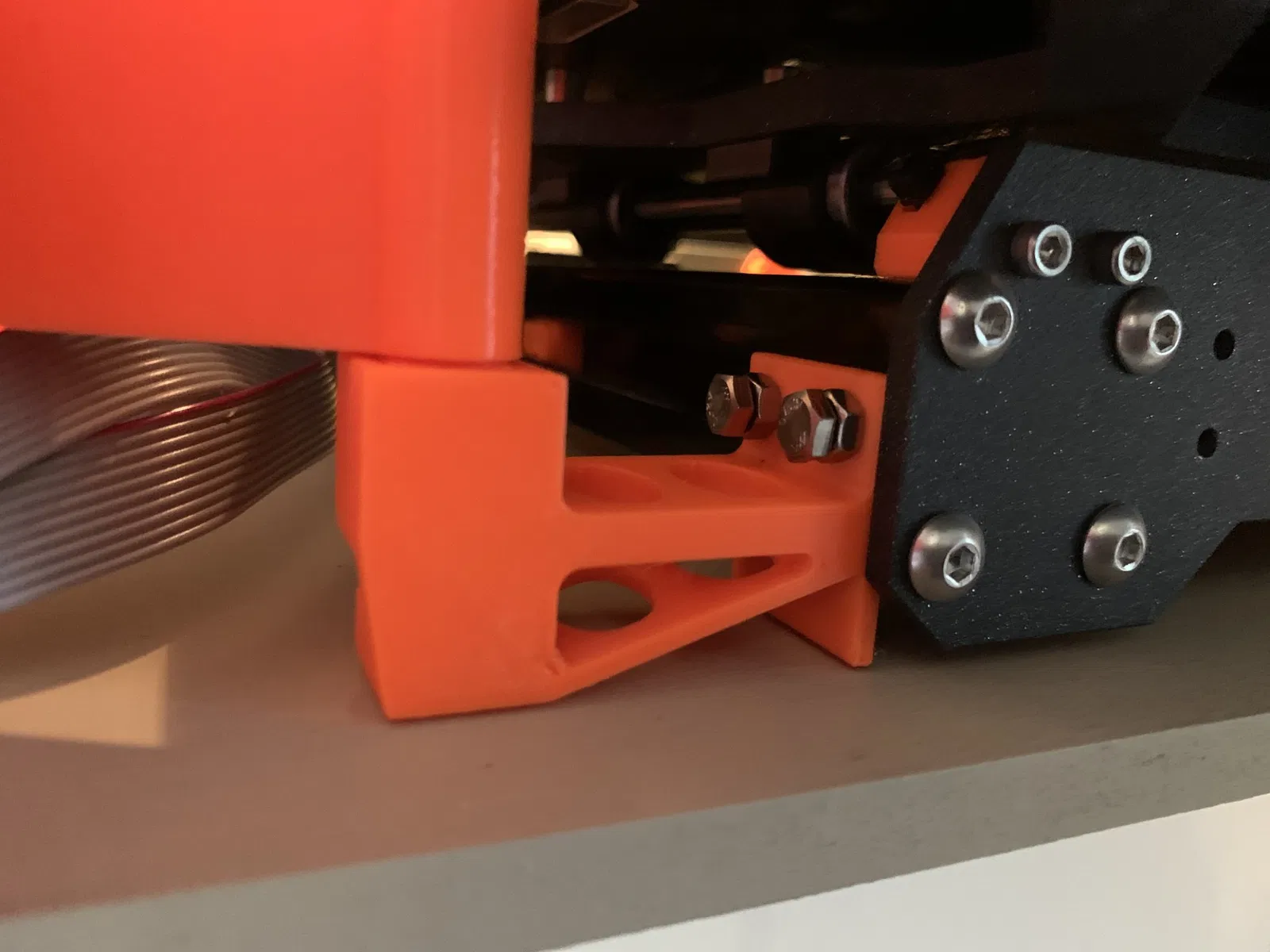

Móc vô khung nhôm bên hông bằng nửa con ốc M4 x 2 loại con tán tỳ. Mình chỉ có ốc 15mm nên phải độn thêm cho chắc nha.

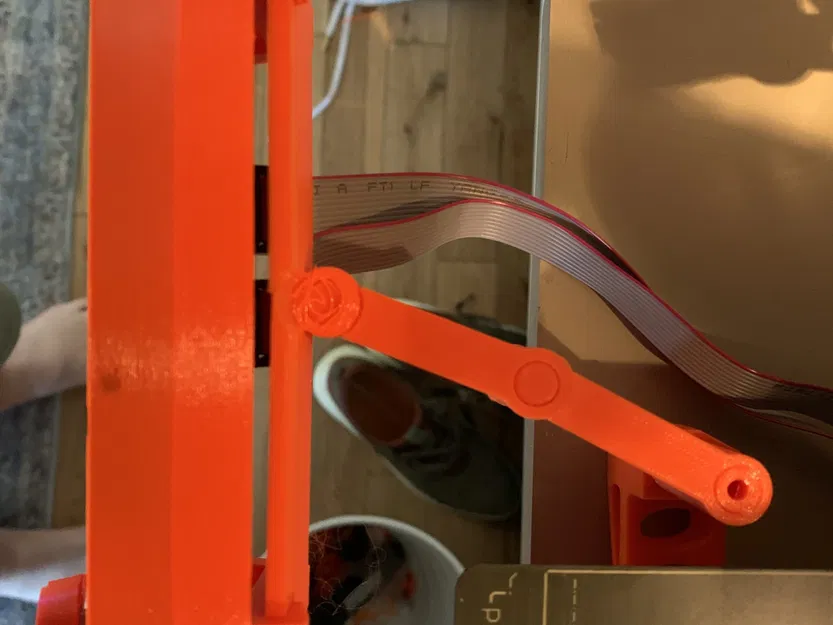

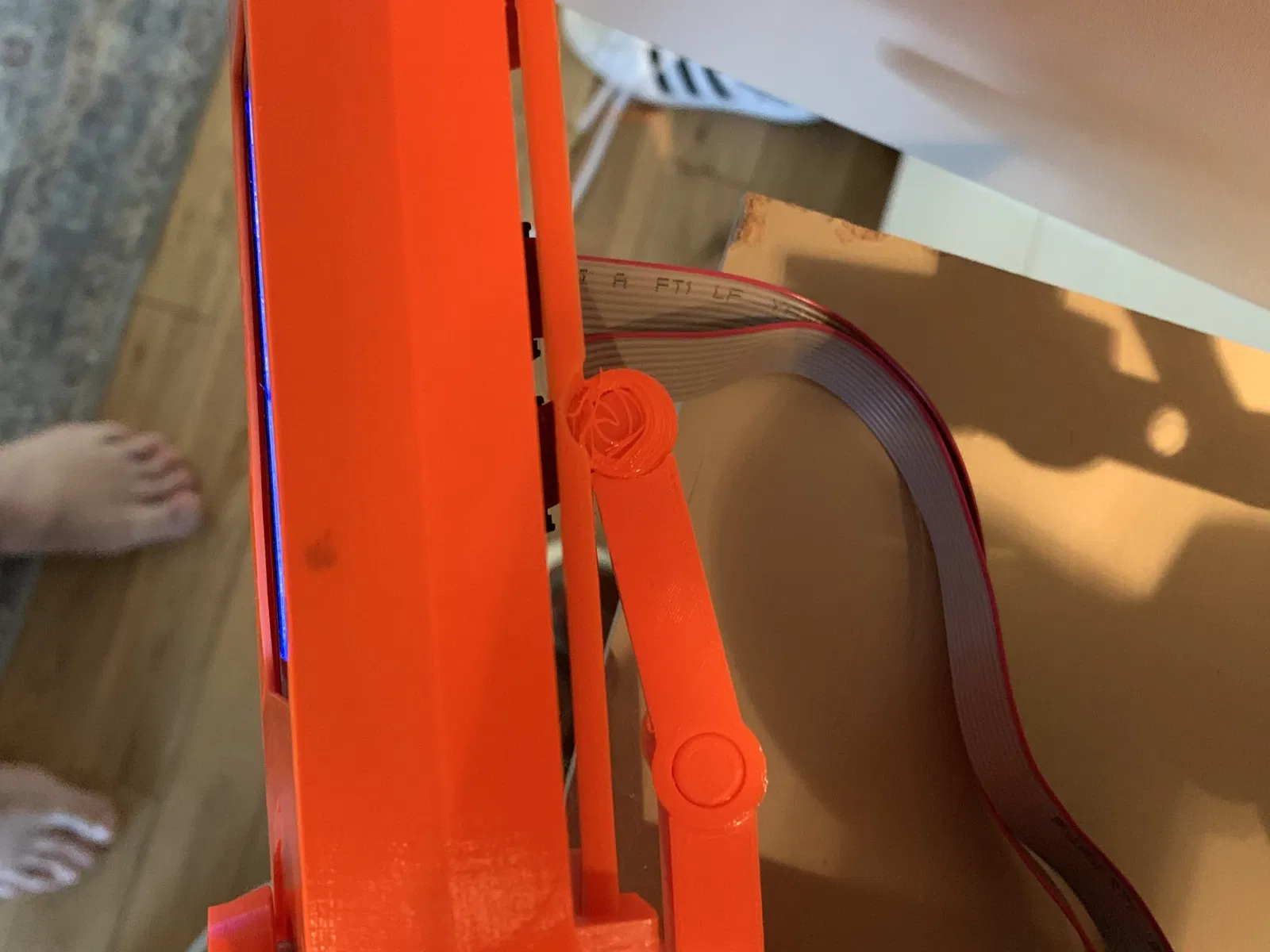

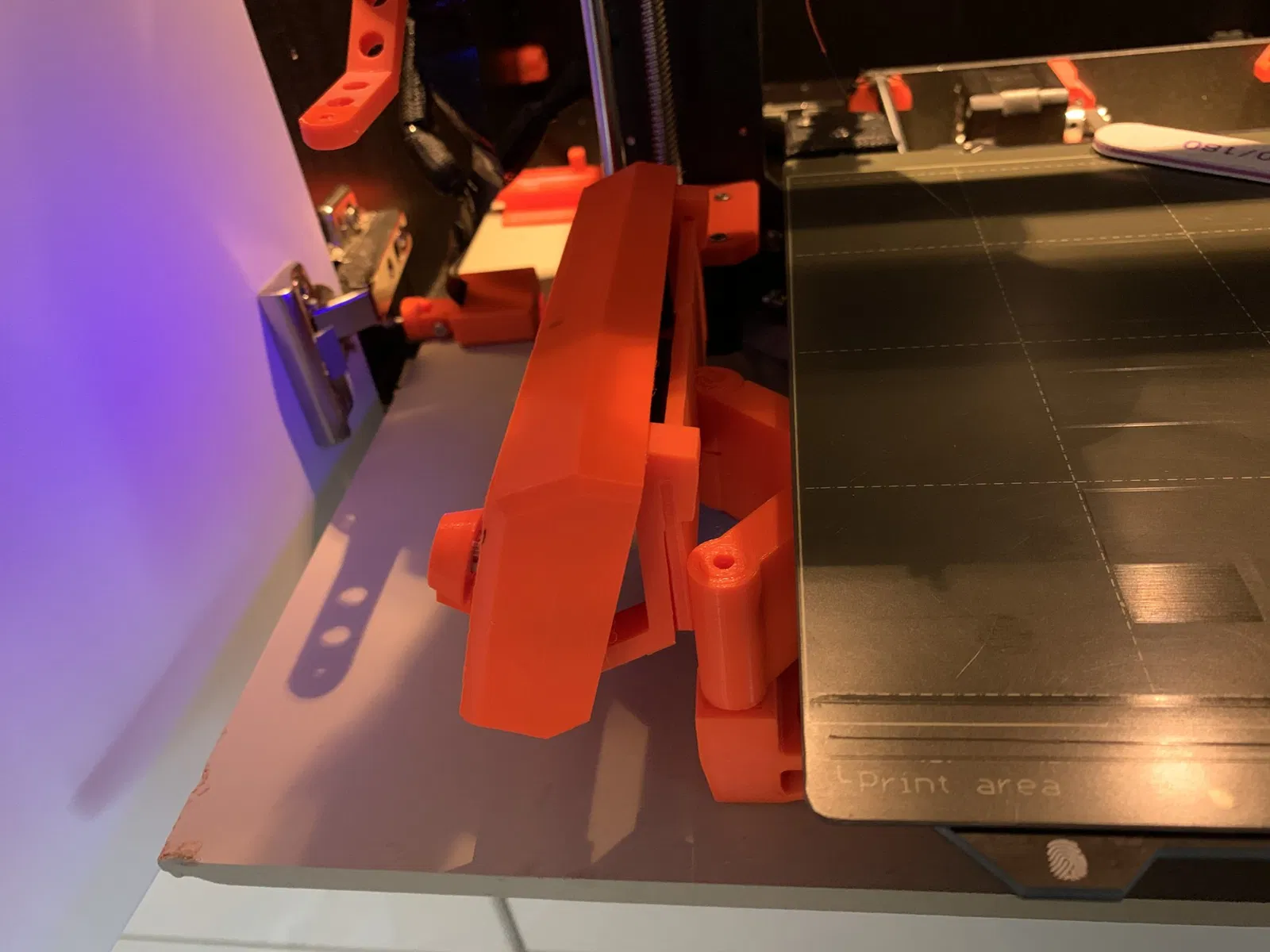

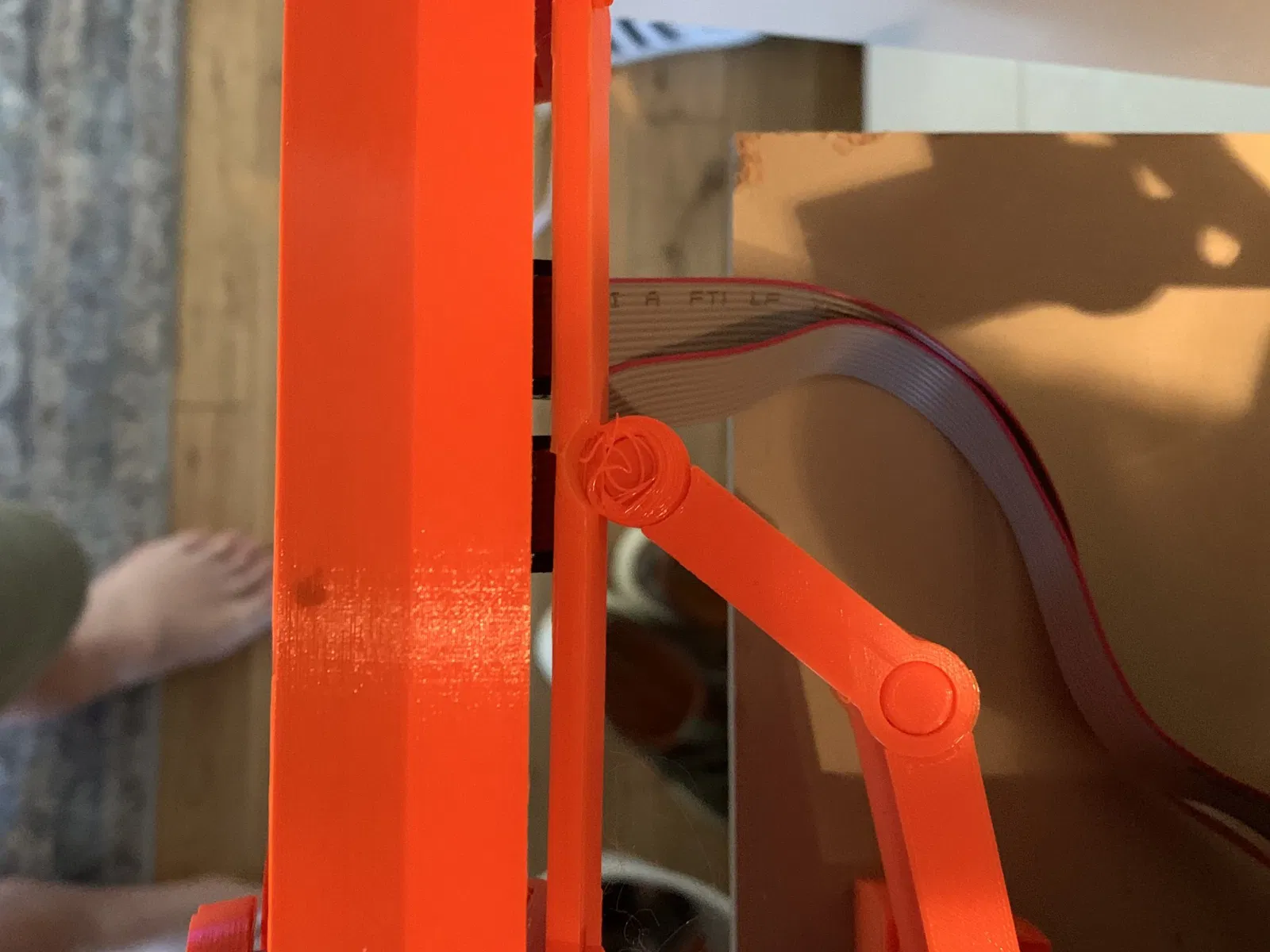

Đã cắt ngắn mấy cái cánh tay xoay để cái màn hình LCD có thể xoay vô xoay ra trong không gian hẹp, để dễ cất với dễ xài. Bản gốc ghi là cần ốc M4 x 25 với con tán để giữ cái TRỤ lại mà mình chưa thấy chỗ nào gắn hết. Hiện tại thì mọi thứ ổn mà không có ốc với tán, nhưng mà có gắn vô thì chắc cần cỡ 70 tới 80mm ha.
Mấy bạn cần tháo màn hình LCD ra khỏi vị trí cũ cẩn thận nha, rút mấy cái dây cáp ruy băng ra. Tháo cái vỏ màn hình ra rồi gỡ mấy cái miếng đỡ gắn vô khung máy in. Thay mấy cái miếng đỡ đó rồi ráp lại cái vỏ màn hình.

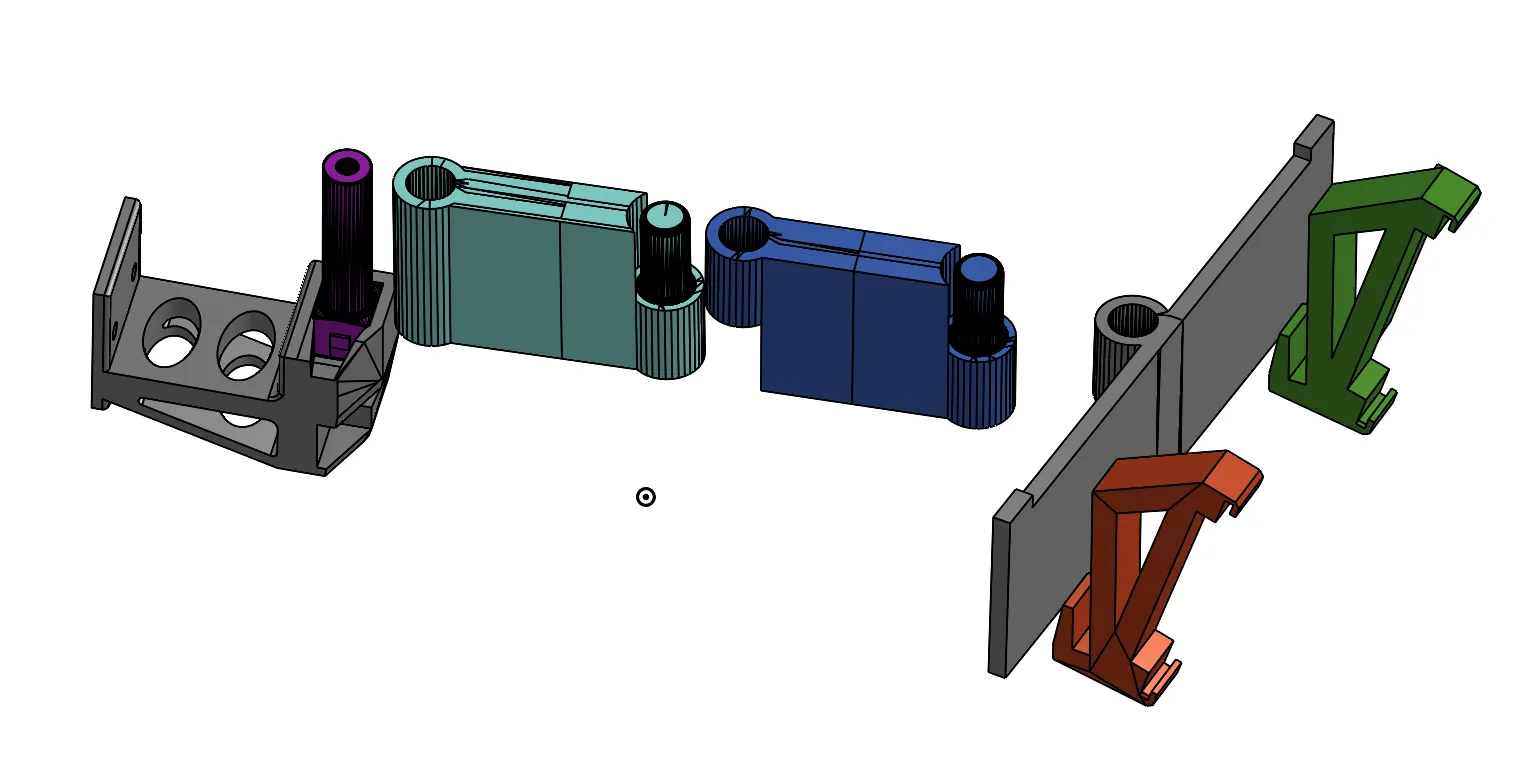

Mình có đính kèm một tấm hình lắp ráp, hy vọng nó dễ hiểu hơn mấy lời mình viết nha.
11/09/23. Thêm link file Onshape nè.
Đã thêm file Step để giúp bạn nào muốn sửa đổi nha.
