Giá đỡ LCD trên cho Prusa Mk3

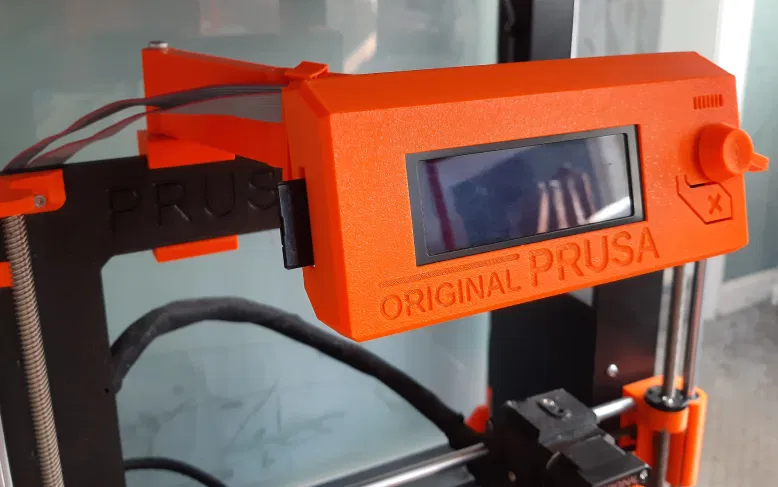

Sau khi xây dựng một vỏ máy cho Prusa i3 Mk3, Bảng điều khiển LCD đã ngăn cửa đóng hoàn toàn. Tôi đã di chuyển LCD lên khung trên để có thêm không gian cho nó và cửa vỏ máy.

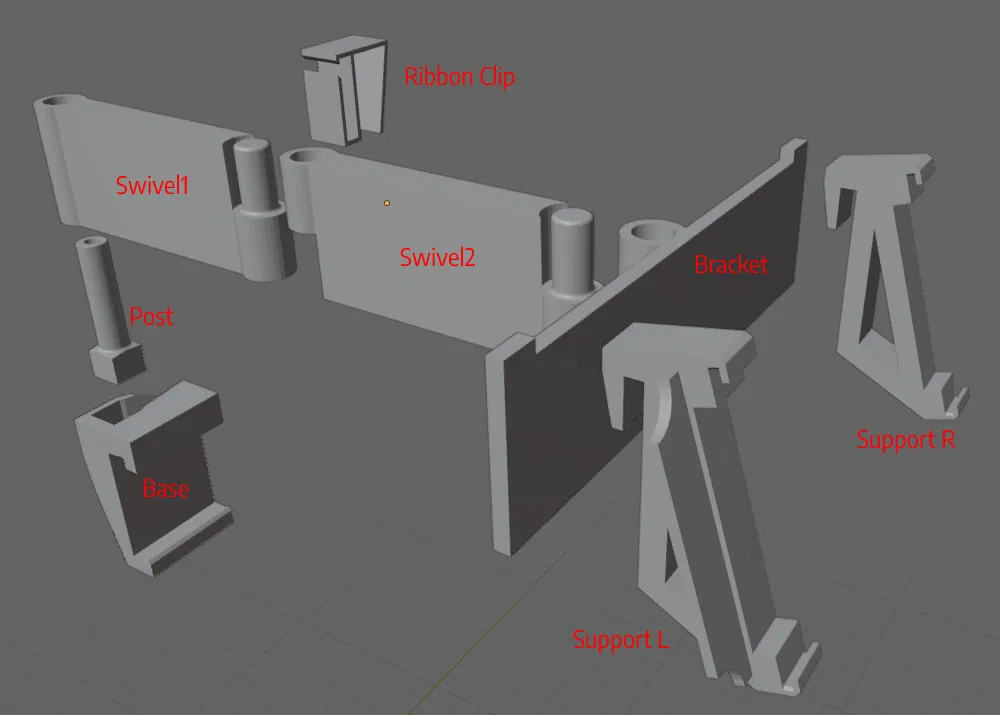

Các Bộ Phận:

Base gắn vào khung trên của Prusa i3 Mk3. Mô hình này được sửa đổi từ bộ giữ cuộn dây gốc của Prusa, cũng gắn vào khung theo cách tương tự.

Post được chèn vào Base và giữ bằng bu lông và đai ốc M4x25.

Swivel1 trượt lên Post.

Swivel2 gắn vào trụ nhỏ hơn ở cuối Swivel1.

Bracket gắn theo cách tương tự vào trụ nhỏ trên Swivel2.

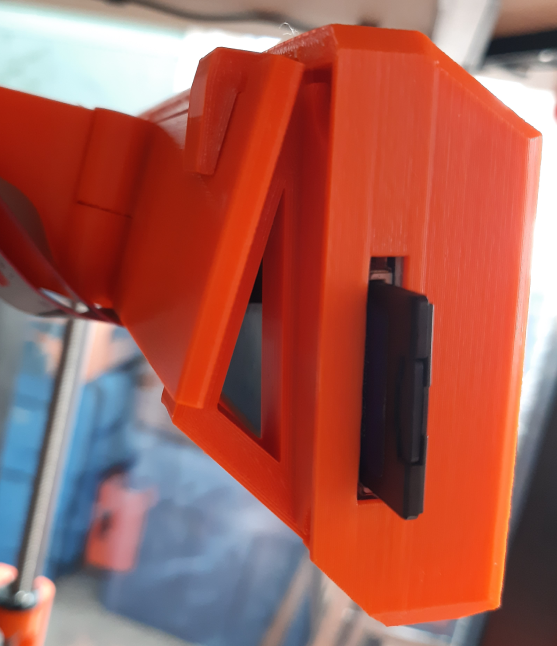

Các bộ phận Hỗ trợ (trái và phải) gắn vào bảng mạch của bảng điều khiển LCD. Chúng dựa trên các bộ phận hỗ trợ ban đầu đã gắn bảng điều khiển LCD ở phía trước của tấm nhiệt.

Cable Holder gắn cáp ruy băng vào Swivel2.

Lắp Ráp:

Cẩn thận tháo bảng điều khiển LCD khỏi vị trí lắp ban đầu và tháo các cáp ruy băng. Tháo rời vỏ bảng điều khiển và tháo các bộ phận hỗ trợ gắn vào khung máy in. Thay thế các bộ phận hỗ trợ và lắp ráp lại vỏ bảng điều khiển.

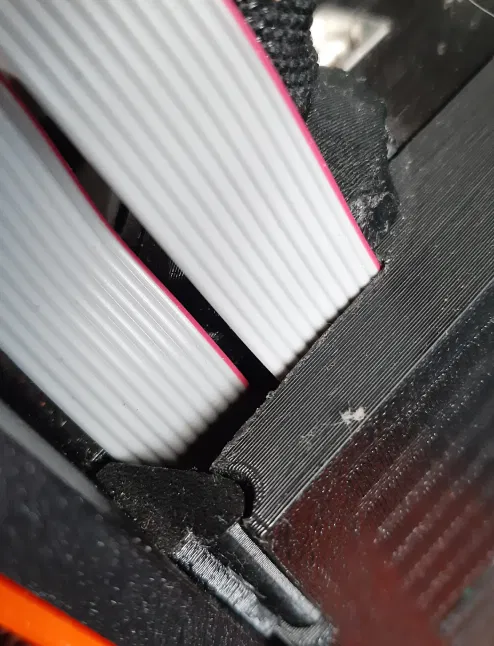

Cửa EINSY cần một mảnh hẹp được cắt từ đỉnh của nó để cho phép cáp ruy băng đi ra và di chuyển lên khung đến đỉnh của máy in. Điều này có thể được thực hiện bằng cách sửa đổi và in cửa EINSY tiêu chuẩn với một vết cắt nhỏ trên đó, hoặc bằng cách tháo cửa và cắt góc bằng dụng cụ tiện ích.

Di chuyển các cáp ruy băng bên trong hộp EINSY để đi ra qua vết cắt mới. Sử dụng một trong những Bộ giữ khung cáp ruy băng của tôi để gắn chúng vào khung máy in.

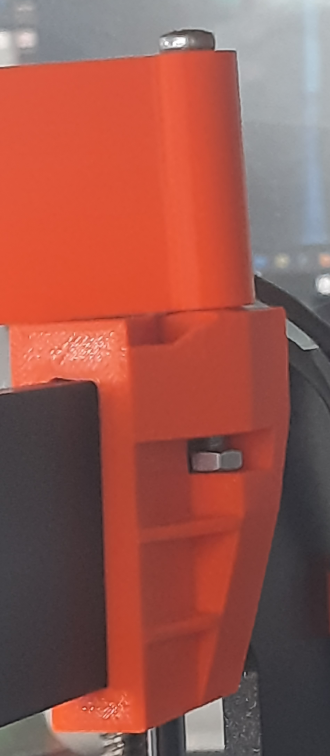

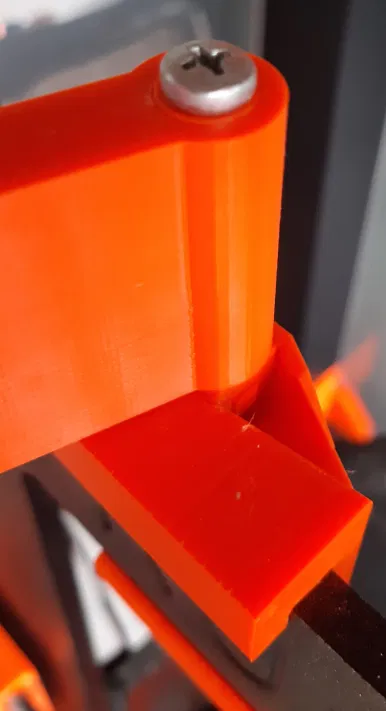

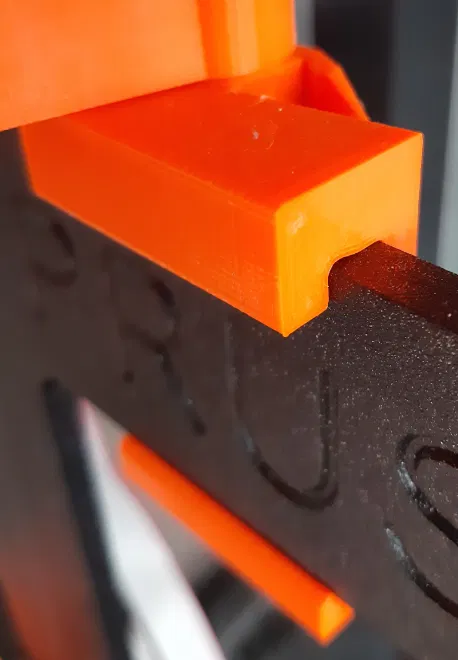

Lắp ráp các bộ phận Base và Post và kết nối chúng với nhau bằng bu lông và đai ốc M4x25. Post có một phần nhô ra ở một bên thẳng hàng với khu vực cắt của Base. Điều này đảm bảo rằng hai bộ phận này được định hướng đúng cách. Đai ốc chỉ cần siết chặt bằng tay. Nó chỉ nhằm mục đích giữ bu lông và Post đúng vị trí. Gắn lắp ráp này vào khung trên của máy in, ngay phía trên tên Prusa được khắc.

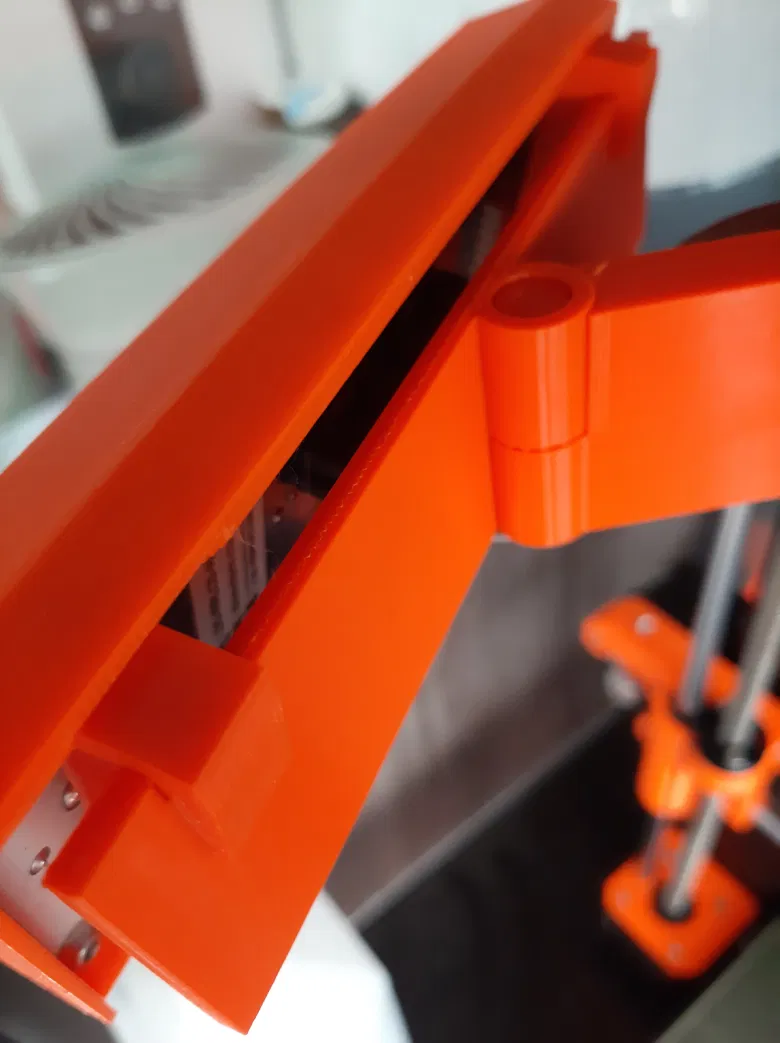

Gắn Swivel1 lên Post, sau đó gắn Swivel2 và Bracket. Gắn lại các cáp ruy băng vào mặt sau của Bảng điều khiển LCD, sau đó gắn bảng điều khiển LCD vào Bracket bằng cách sử dụng các bộ phận Hỗ trợ mới. Các cáp ruy băng nên chạy bên dưới Bracket.

Gắn Kẹp Cáp Ruy băng vào Swivel 2

Vui lòng tham khảo hình ảnh để hỗ trợ lắp ráp.

In ấn:

Tất cả các bộ phận được thiết kế để không yêu cầu hỗ trợ. Tùy thuộc vào máy in và cài đặt của bạn, bạn có thể thấy rằng cần có hỗ trợ. Tệp gcode bao gồm tất cả các bộ phận cần thiết, được định hướng để in tốt nhất. Vui lòng xem mô hình Kẹp cáp ruy băng riêng của tôi để gắn cáp ruy băng vào khung máy in.
