Đế kẹp micro cài áo cho bàn

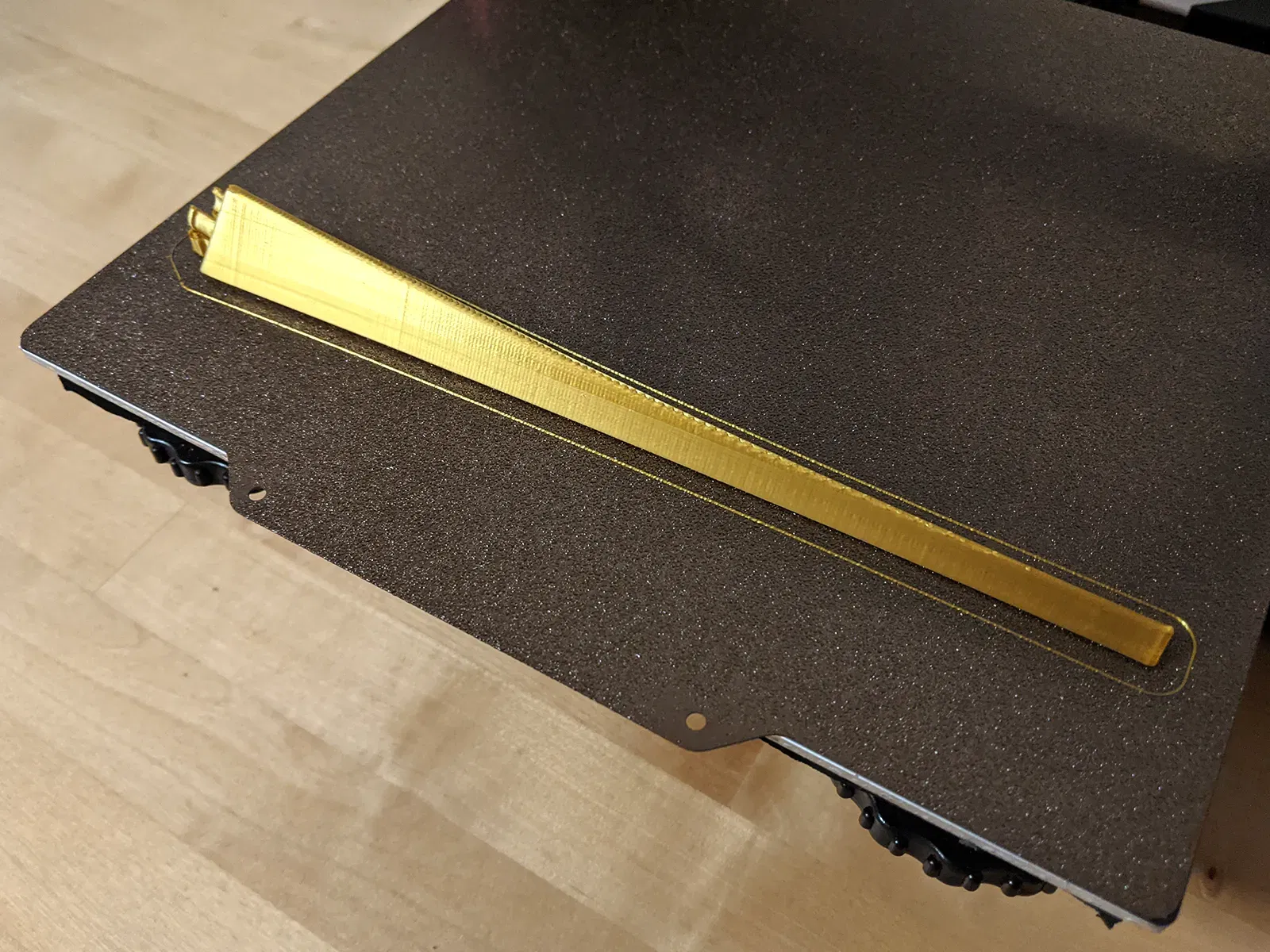

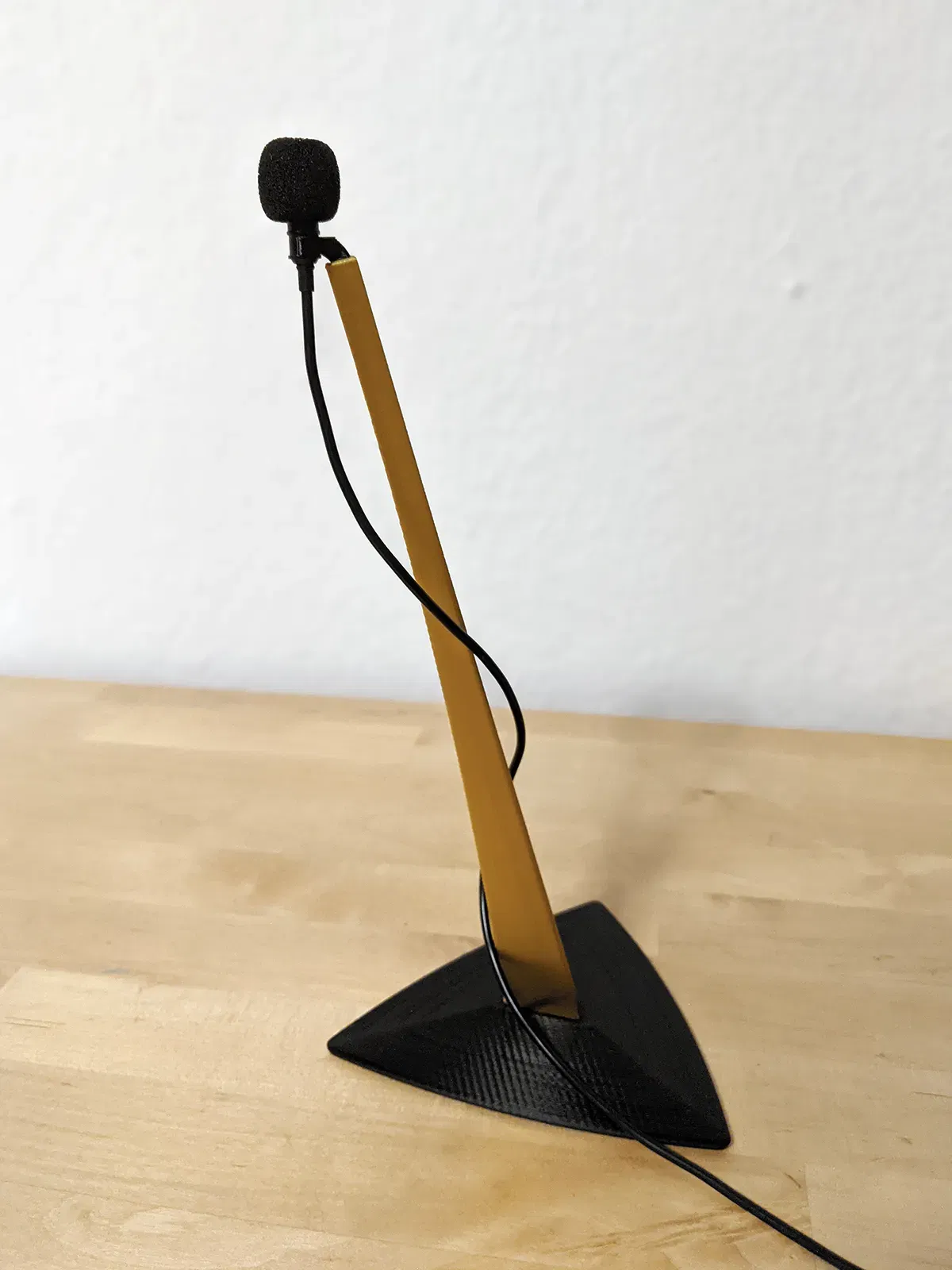

Một đế kẹp micro cài áo dạng module. Đế đứng có ba phần: Đế, tay đỡ và kẹp micro có thể thay thế. Tay đỡ có hai loại dài 200 và 250 mm, gắn vào đế - không cần dụng cụ hay ốc vít. Tôi đã in bản dài 200 mm cho mình (xem hình).

Đế đứng trông đẹp và nhẹ, nhưng cực kỳ chắc chắn. Kẹp micro có thể thay thế giúp bạn dễ dàng điều chỉnh theo nhu cầu. Hiện tại, có hai loại kẹp: Một loại cho micro cài áo đường kính 5.3 mm và một đế tròn dẹt để kẹp các loại micro dạng cá sấu.

Để tự thiết kế kẹp, bạn có thể dùng các file STL có sẵn làm mẫu. Hoặc bạn có thể vẽ các bộ phận mới trong phần mềm CAD của mình: Mặt cắt của kẹp là hình tam giác đều với cạnh 5.7 mm. Các góc được bo tròn (R=0.5 mm). Lỗ kẹp trên tay đỡ sâu 10 mm.

Cài đặt in

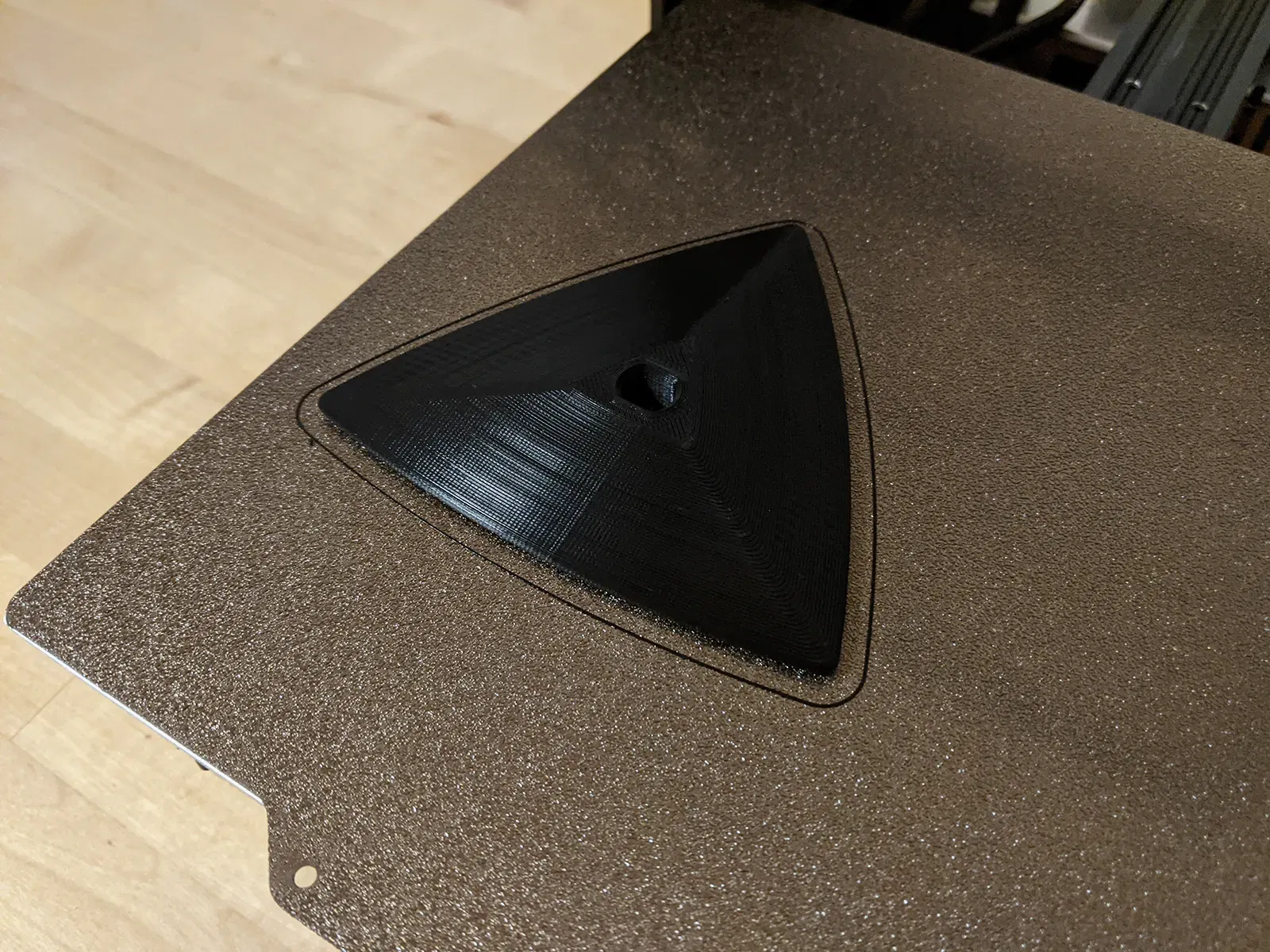

• Độ cao lớp 0.16 mm (tay đỡ & kẹp), 0.12 mm (đế)
• Độ rộng đường in 0.42 mm
• Infill 15-20% (tay đỡ & kẹp), tối thiểu 30% (đế)
• 4 lớp thành
• 5-6 lớp đáy
• 6-9 lớp trên
• Độ bám dính bàn in: 10 đường brim (chỉ kẹp)
• Bật hỗ trợ, vị trí hỗ trợ “mọi nơi”

In phần kẹp có thể hơi khó do kích thước nhỏ. Tôi khuyên bạn nên đặt làm mát tối đa, đồng thời giảm nhiệt độ in xuống 10°C. Có thể hữu ích nếu in 3 cái kẹp cùng lúc, để mỗi lớp có thêm thời gian làm mát.

Thời gian in ước tính @ 60 mm/s: Tay đỡ 200 mm 1:10 giờ / Tay đỡ 250 mm 1:20 giờ / Đế 3:00 giờ / Kẹp 0:05 giờ
