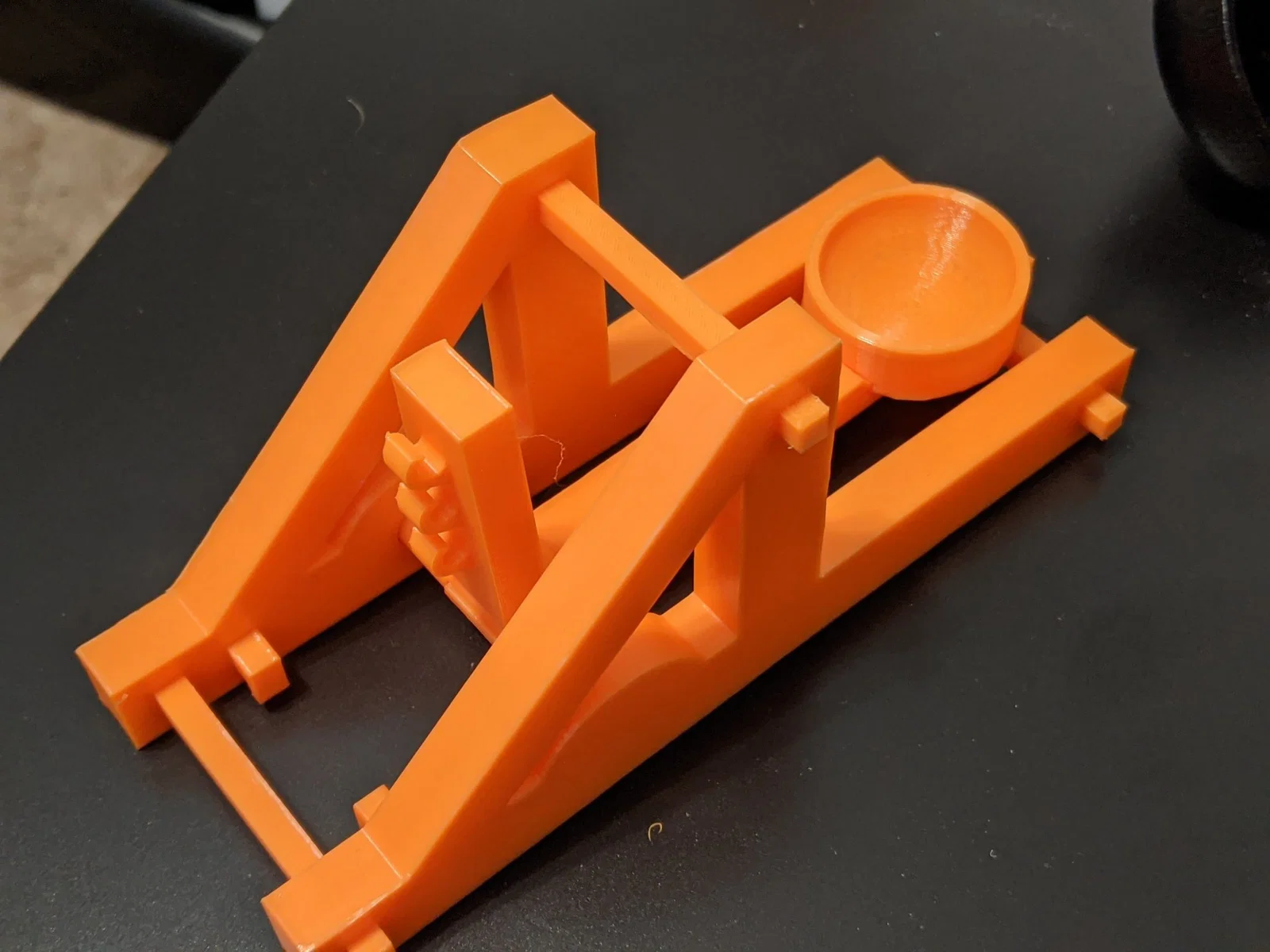

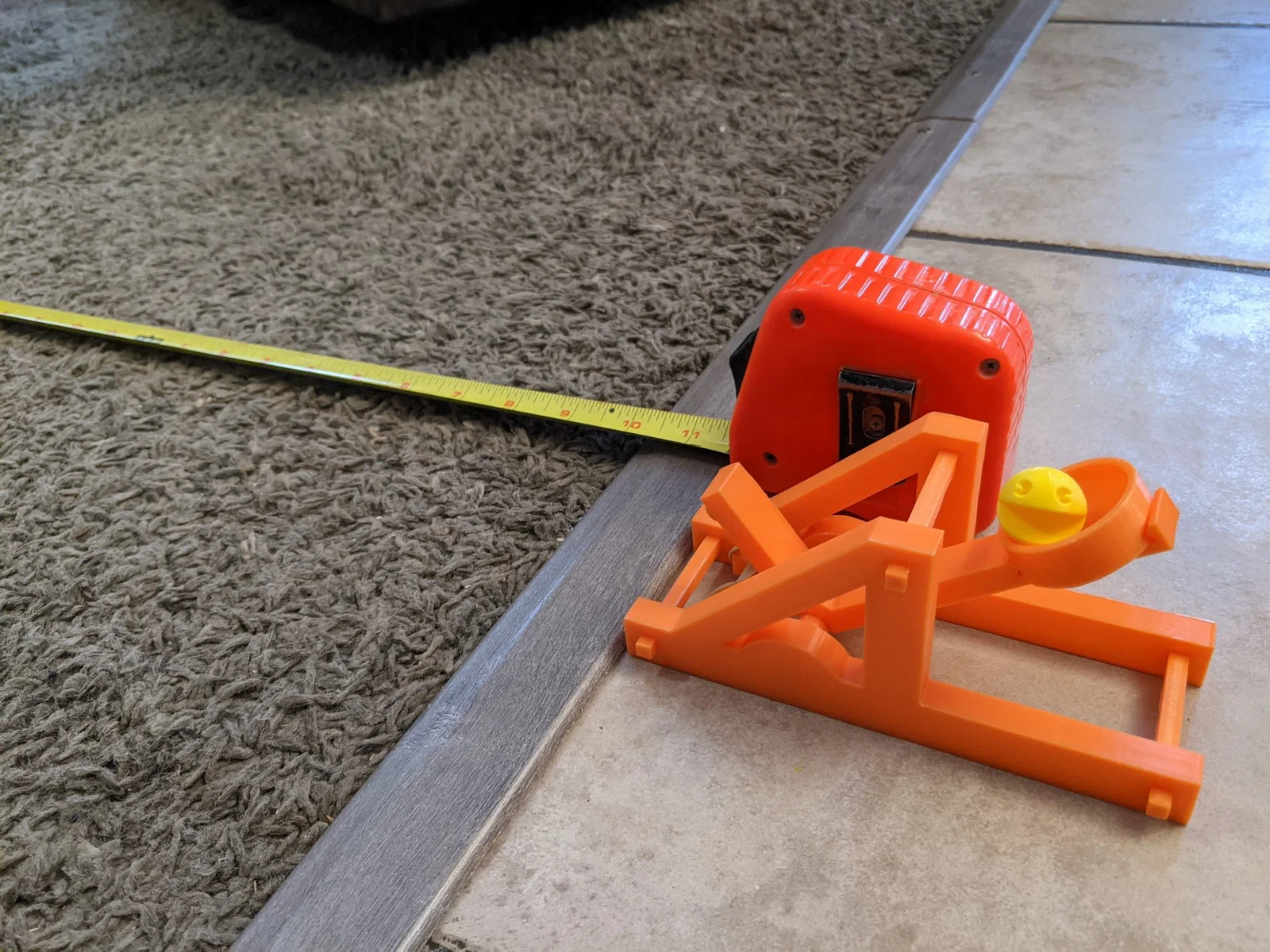

Torqapult - Máy phóng ứng dụng nguyên lý mô-men xoắn

Tác giả Sodium_Hydrogen

Lượt tải
58
Lượt thích
12
Lượt coi
482

File 8 595,1 KB

  • Frame-left_1765557872.stlSTL · 40,1 KB
  • Frame-right_1765557878.stlSTL · 40,1 KB
  • Arm_1765557883.stlSTL · 95,6 KB
  • Pin_1765557890.stlSTL · 684 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là một mô hình minh họa để cho thấy rằng sự gia tăng tuyến tính của lực lò xo không tương quan với sự gia tăng tuyến tính của mô-men xoắn phóng. Thay vào đó, mô-men xoắn phóng sẽ có hành vi logarit khi góc của lực lò xo tăng lên.

In ấn

Khuyến khích sử dụng vật liệu hỗ trợ cho các móc trên cánh tay và khung, cũng như khe trên trục xoay.

Các chốt nên được in để có độ bền cao. Một trong số chúng được dùng để chặn cánh tay.

Cài đặt tôi đã sử dụng:

  • 40% độ đặc ruột (infill)
  • 3 lớp chu vi (perimeters)
  • 0.15 mm độ cao lớp (layer height)
  • PLA

Lắp ráp

Tôi không cần dùng keo dán. Các bộ phận nên được ép chặt với nhau.

  1. Ép chặt 3 chốt vào một trong các mảnh khung.
  2. Ép mảnh khung còn lại vào các chốt. Để đủ chỗ cho trục xoay trượt giữa các mảnh khung.
  3. Trượt khay vào cánh tay.
  4. Trượt cánh tay vào khe của trục xoay.
  5. Lắp cụm cánh tay vào khung, căn chỉnh trục xoay với các lỗ tròn trên khung.
  6. Ép chặt khung lại để giữ trục xoay. Cụm cánh tay nên di chuyển trơn tru.
