Bộ dụng cụ bắn đĩa tự động cho mèo

Khi tôi muốn kết hợp một số in 3D với điện tử và tôi nghĩ rằng sẽ thật tuyệt nếu kết quả là một cái gì đó mà mèo thích chơi :-)

Vì vậy, tôi đã nghĩ ra cái súng bắn đĩa nhỏ này.

Như bạn thấy, cơ chế hoạt động khá đơn giản. Để hiểu rõ hơn, hãy xem hình ảnh tiếp theo.

Phần màu cam là phần quan trọng nhất. Nó hoạt động như một lò xo và cũng giữ các đĩa lại để chúng không rơi ra khỏi thiết bị.

Cái trượt màu đỏ đẩy đĩa qua lò xo và sau một điểm nhất định, lò xo sẽ tăng tốc đĩa và bắn ra ngoài.

Sự quay của servo được chuyển đổi thành chuyển động thẳng thông qua bánh răng và thanh răng.

Có một trục đĩa có thể giữ tối đa mười đĩa cho hoạt động hoàn toàn tự động.

Các bộ phận được ghép lại với nhau bằng những chốt nhỏ màu xanh. Tôi cũng đã thêm vào một phiên bản sau (xem video thứ hai) hai dây đai lớp giúp toàn bộ cấu trúc ổn định hơn. (Nhưng chúng không dễ để lắp ráp.)

Hãy xem video chuyển động chậm thú vị tiếp theo. Bật âm thanh lên nhé!

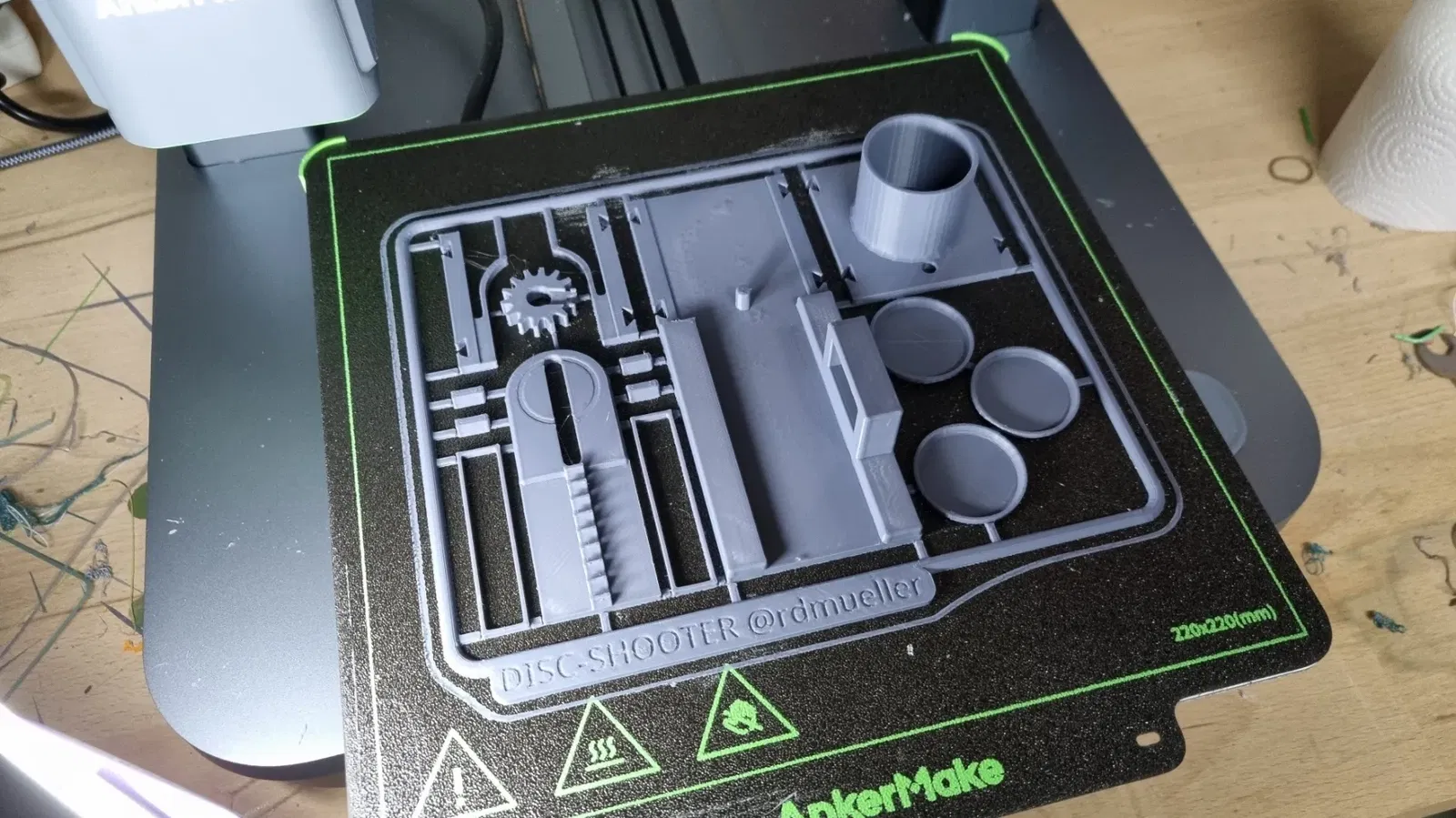

nhân tiện: Tôi đã thêm một số "tai" vào một số mô hình để dễ in hơn, nhưng bạn cần phải gỡ bỏ chúng sau đó. Chúng bảo vệ bản in của bạn khỏi bị cong.

sử dụng mô hình và mã của bạn với rủi ro của riêng bạn và chúc bạn vui vẻ!
không nhắm hoặc bắn vào sinh vật sống!

Mã được thiết kế cho một arduino nano rẻ tiền. Nó cho phép bạn điều khiển súng bắn qua bàn phím của bạn (màn hình nối tiếp) hoặc qua điều khiển từ xa hồng ngoại.

Đặt tùy chọn màn hình nối tiếp cho ký tự trở về là không có ký tự trở về và nhập một số giữa 0 và 180 cho vị trí của servo.

Màn hình cũng sẽ hiển thị mã phím của điều khiển từ xa IR của bạn để bạn có thể cập nhật mã cho phù hợp với điều khiển từ xa IR của bạn.

PS: xem mô hình gốc để biết thêm hình ảnh
