Vỏ bảo vệ snap cho Flipper Zero Small ProtoBoard v1.1

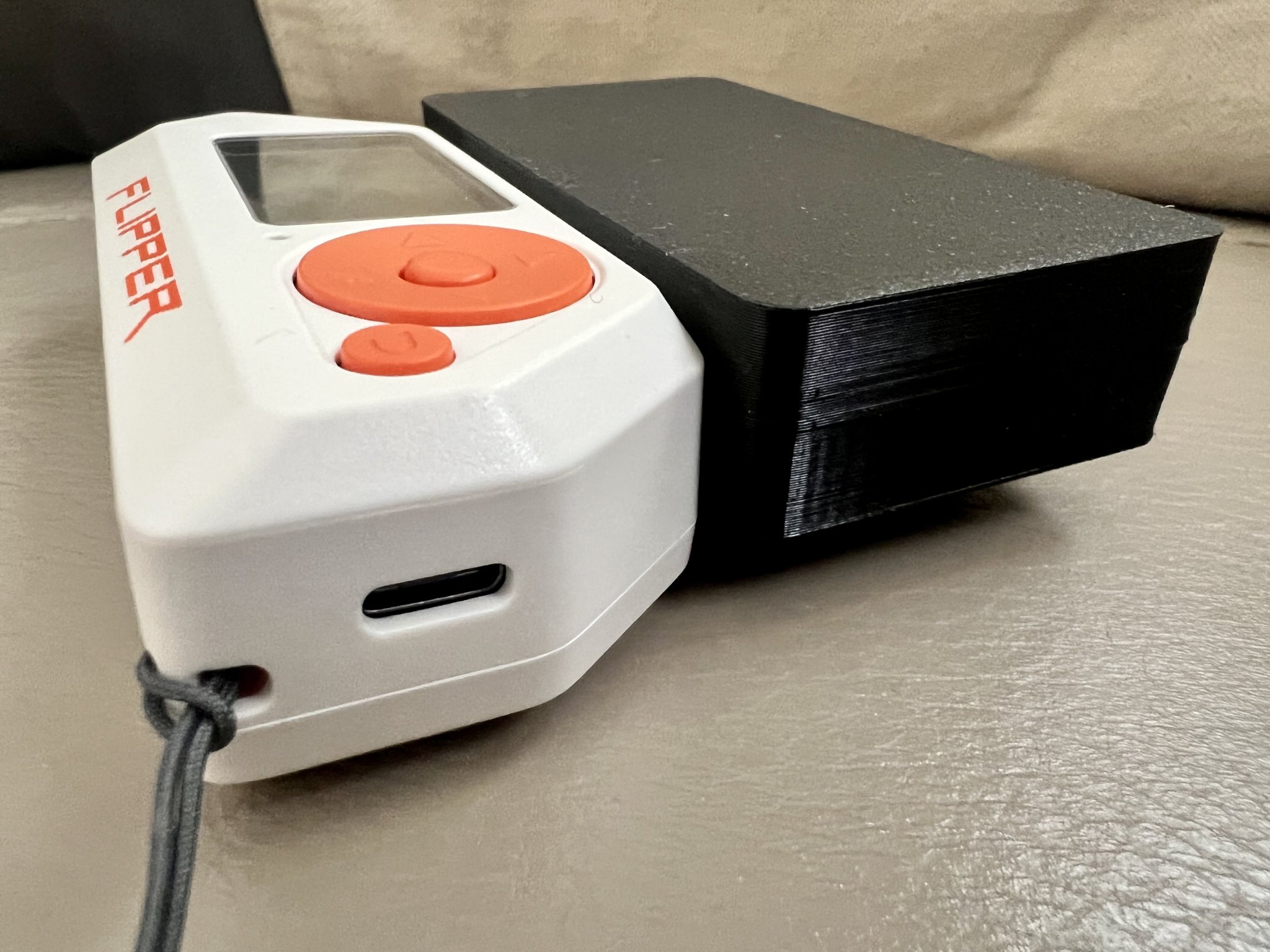

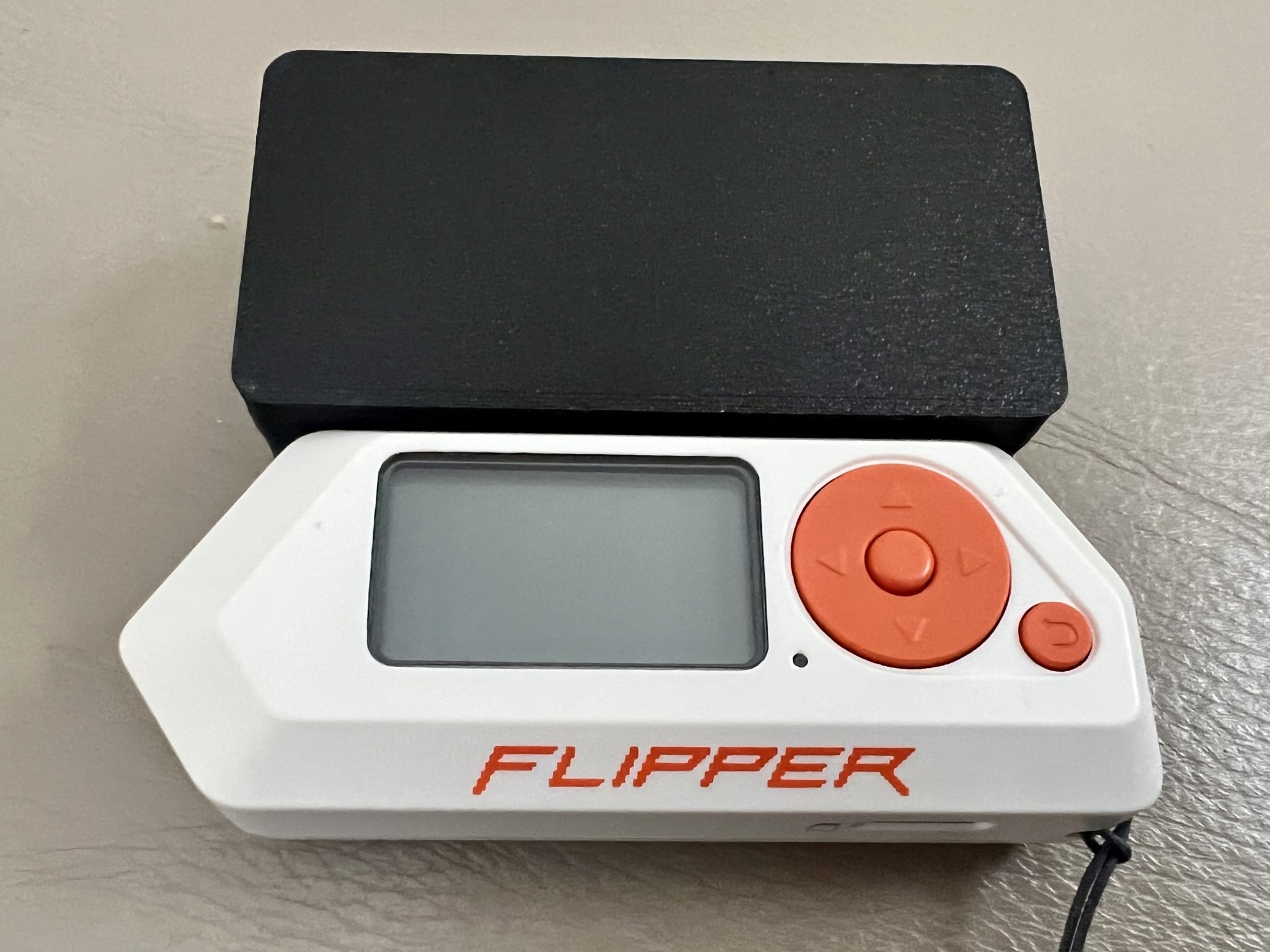

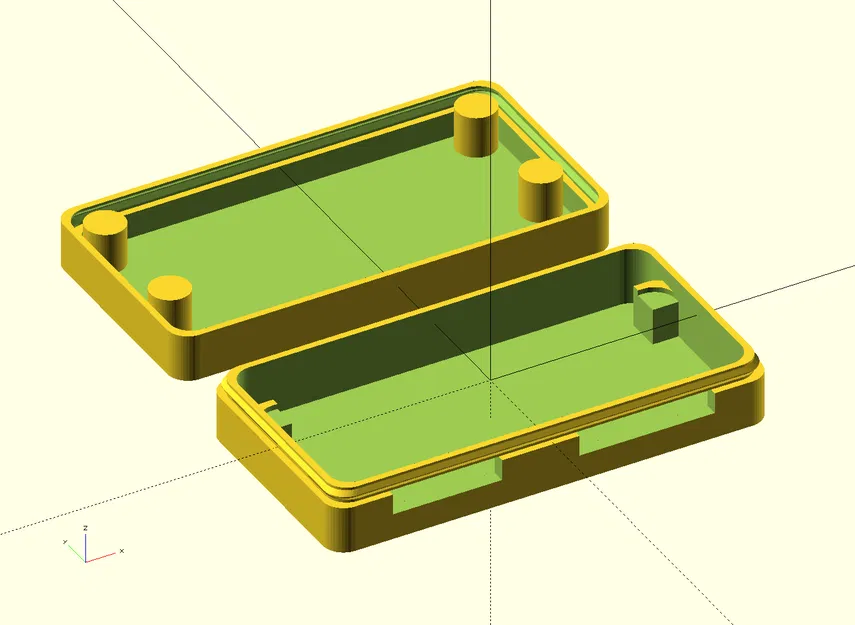

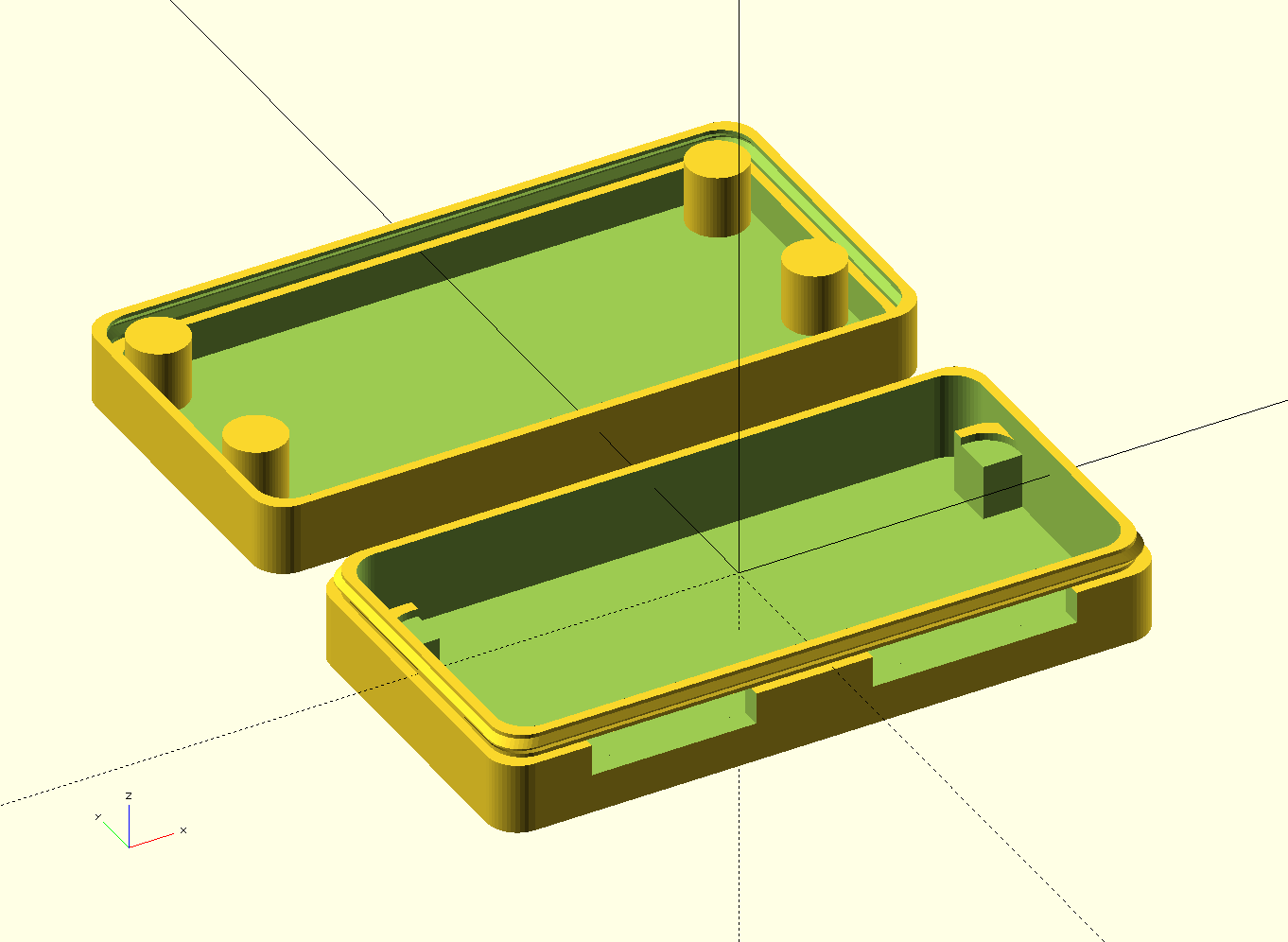

Đây là một vỏ snap (không vít, không keo) được thiết kế để giữ một Flipper Zero Small ProtoBoard v1.1.

Vỏ cung cấp khoảng trống cho các linh kiện ở trên và dưới PCB cũng như ở phía bên đối diện với cổng/kết nối:

• 8mm phía trên PCB
• 7mm phía dưới PCB
• 8mm ở phía trước (đối diện với kết nối)

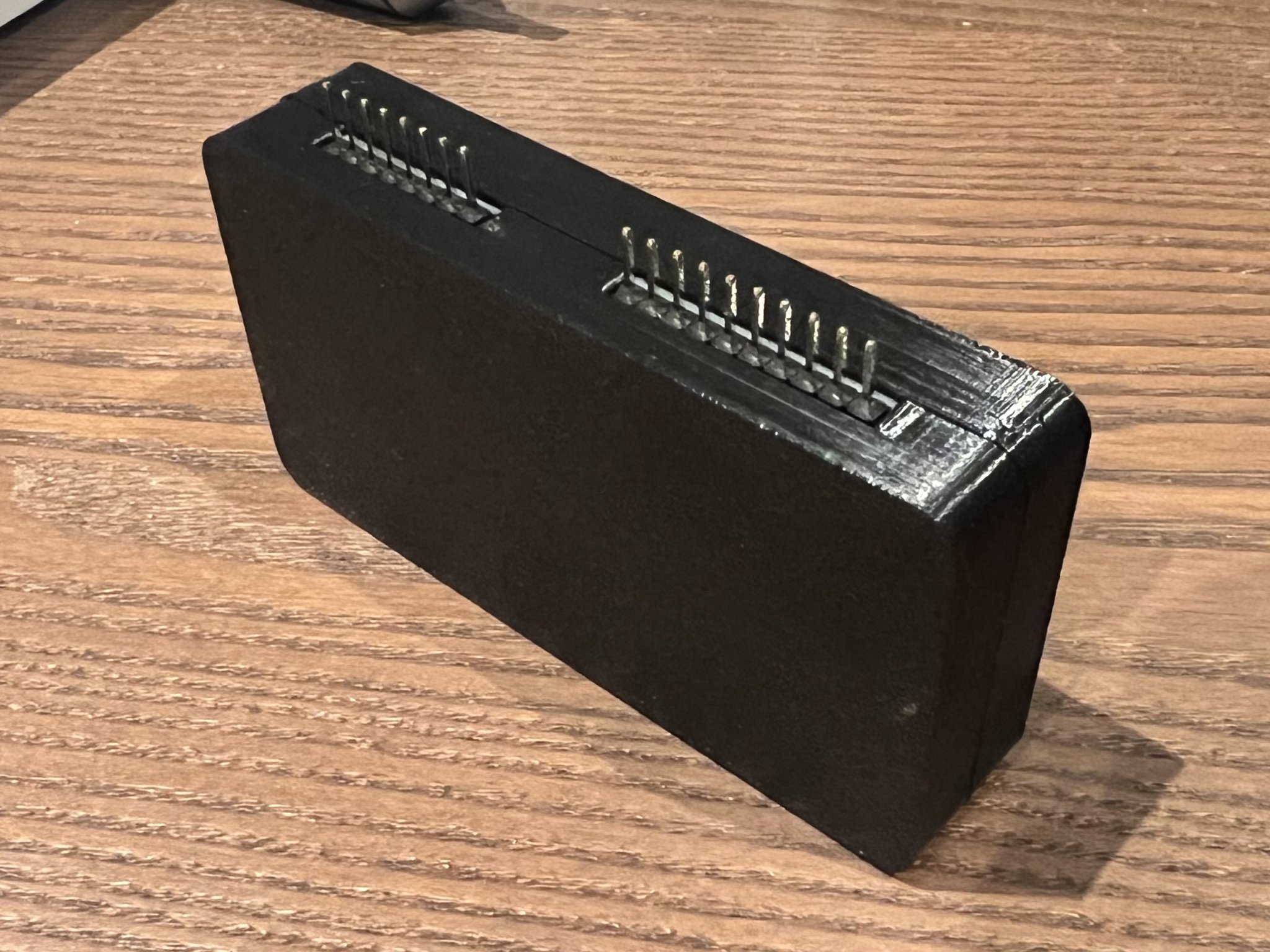

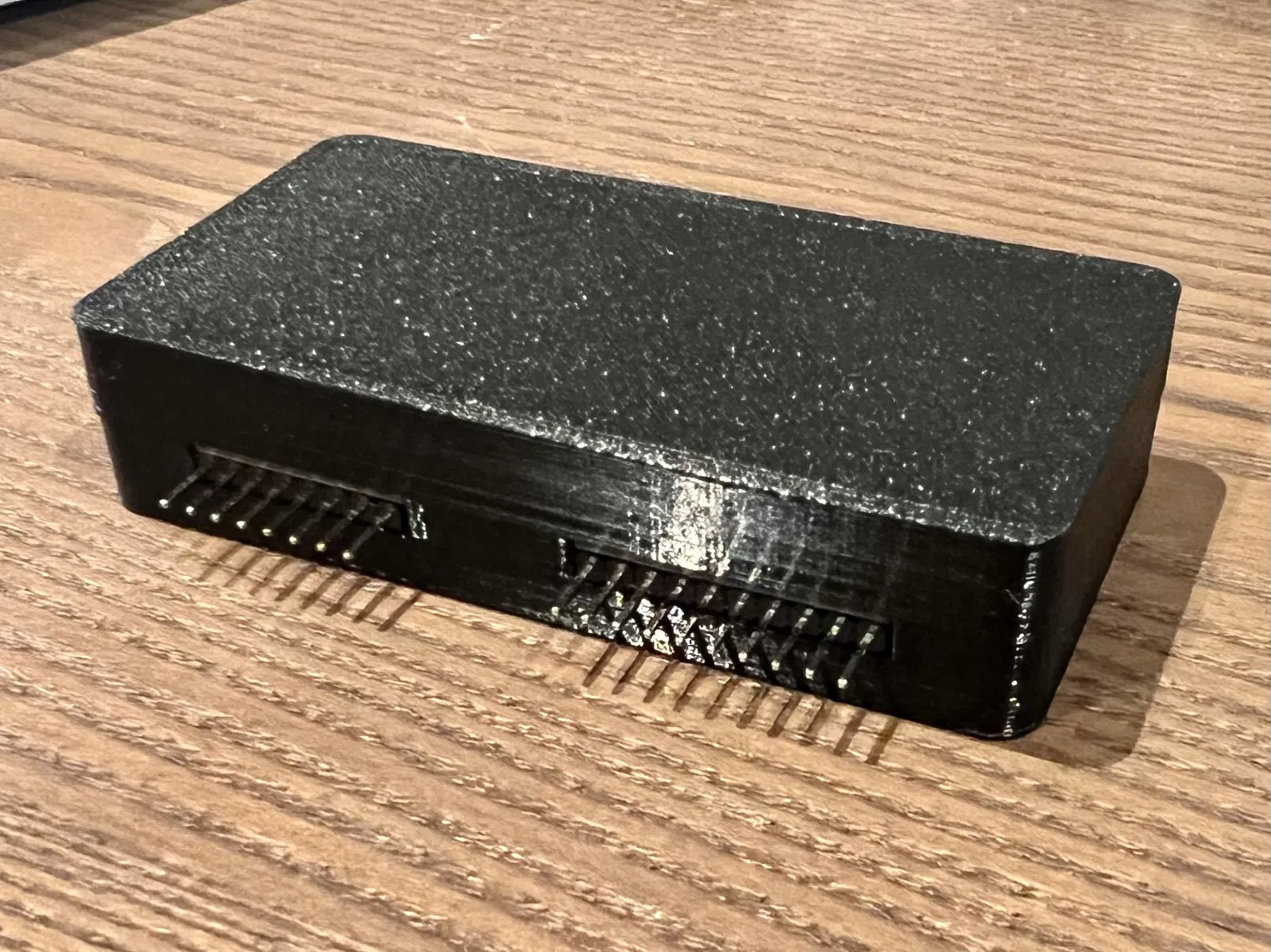

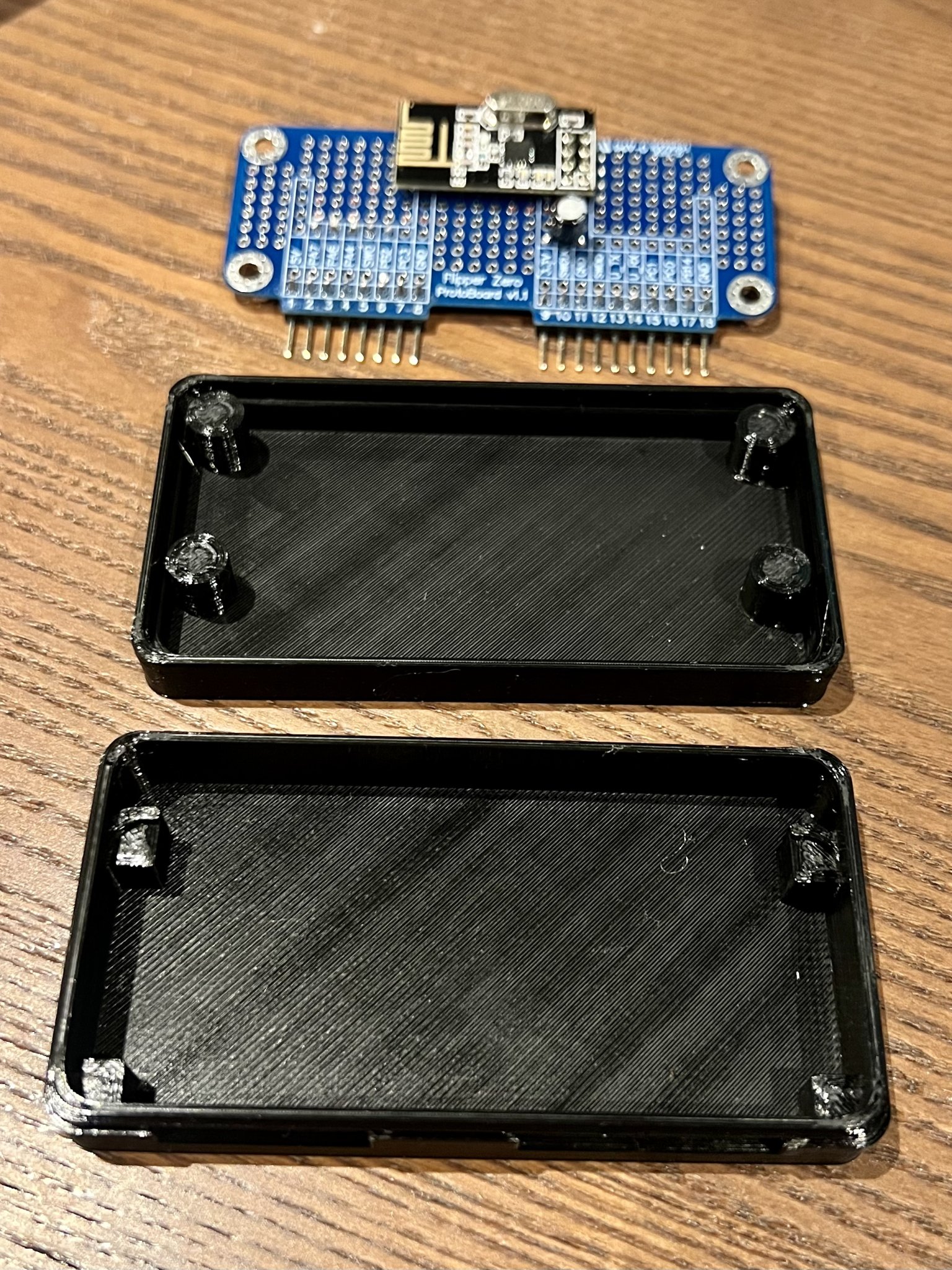

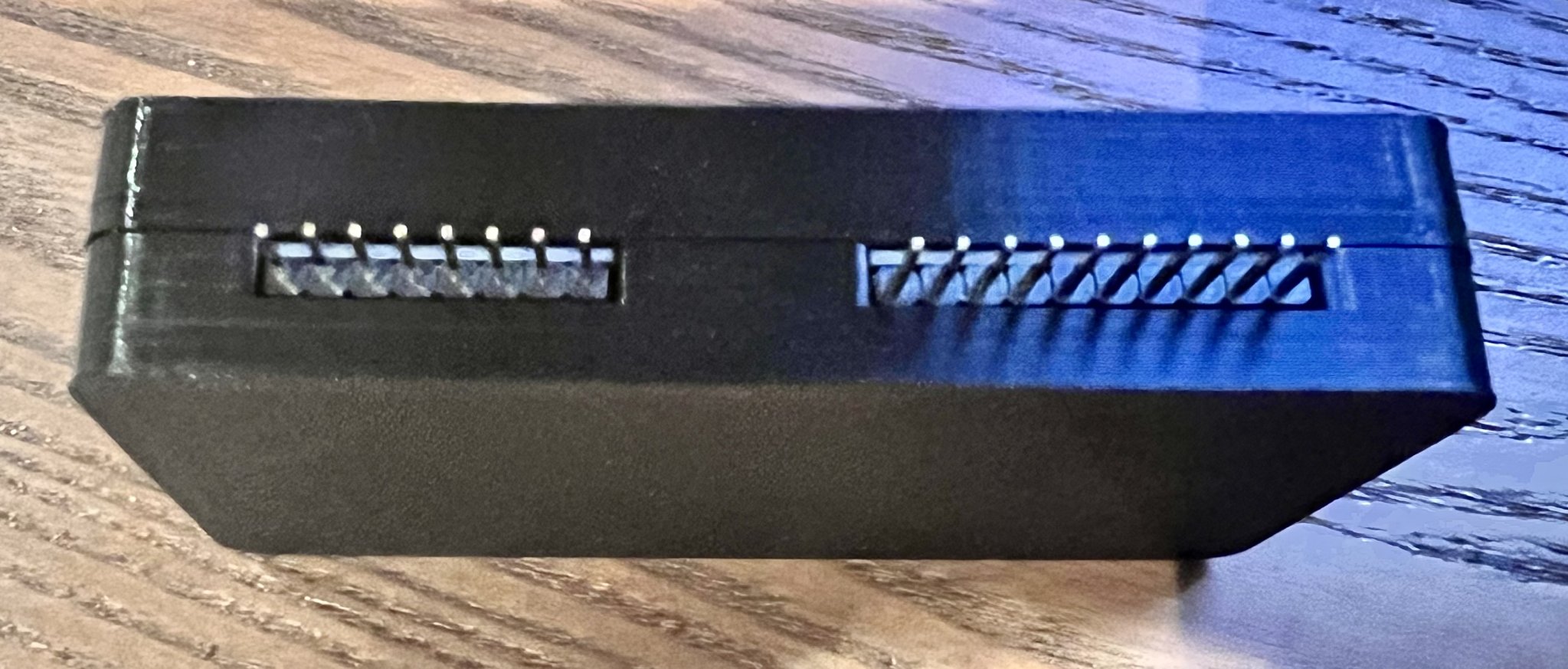

Vỏ chỉ cần ghép lại với nhau (không cần vít/keo). PCB nằm trên các giá đỡ trong vỏ và có các chốt trên nắp được căn chỉnh với các pad vít để giữ PCB ở vị trí. Có hai lỗ ở phía trước của vỏ cho các kết nối.

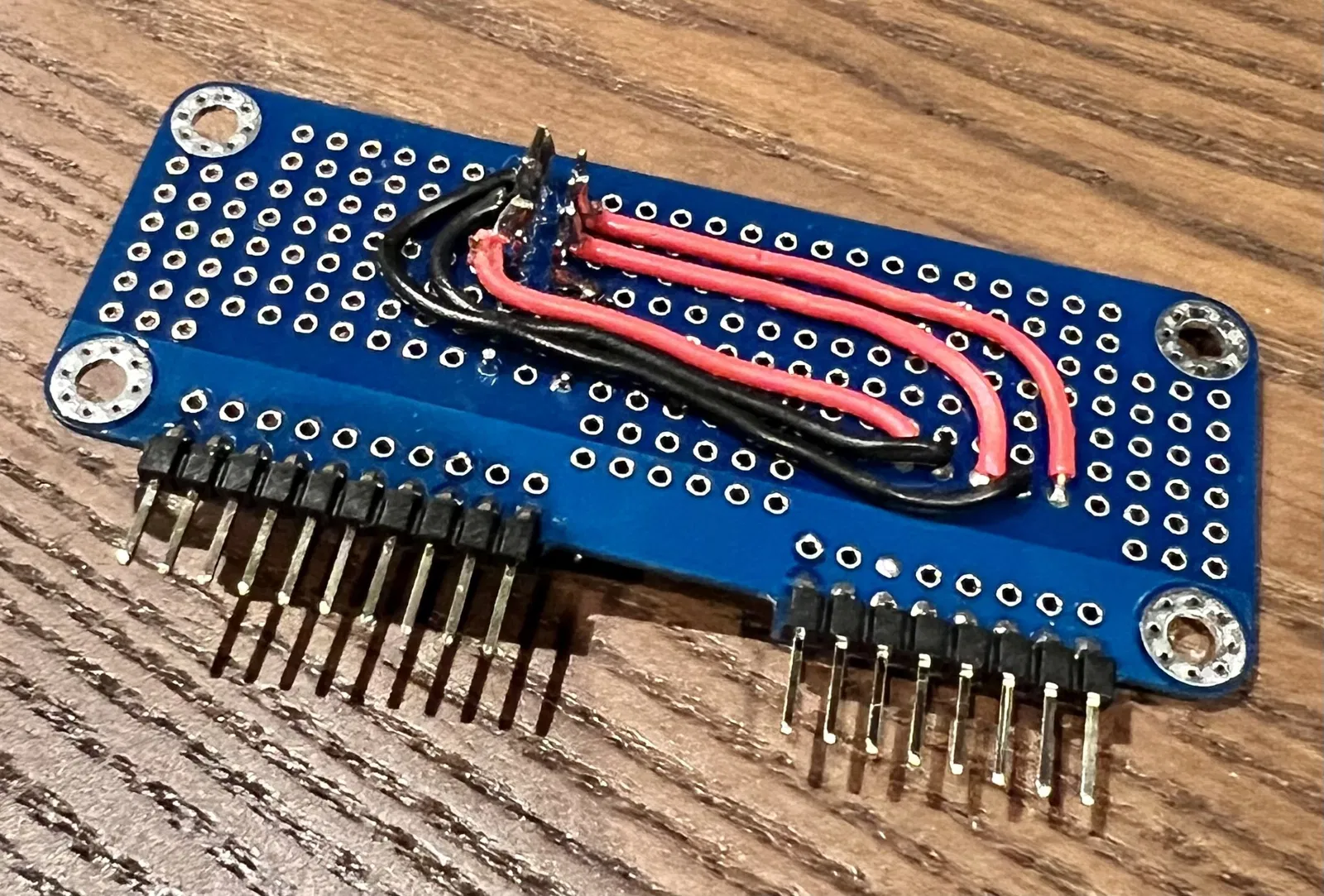

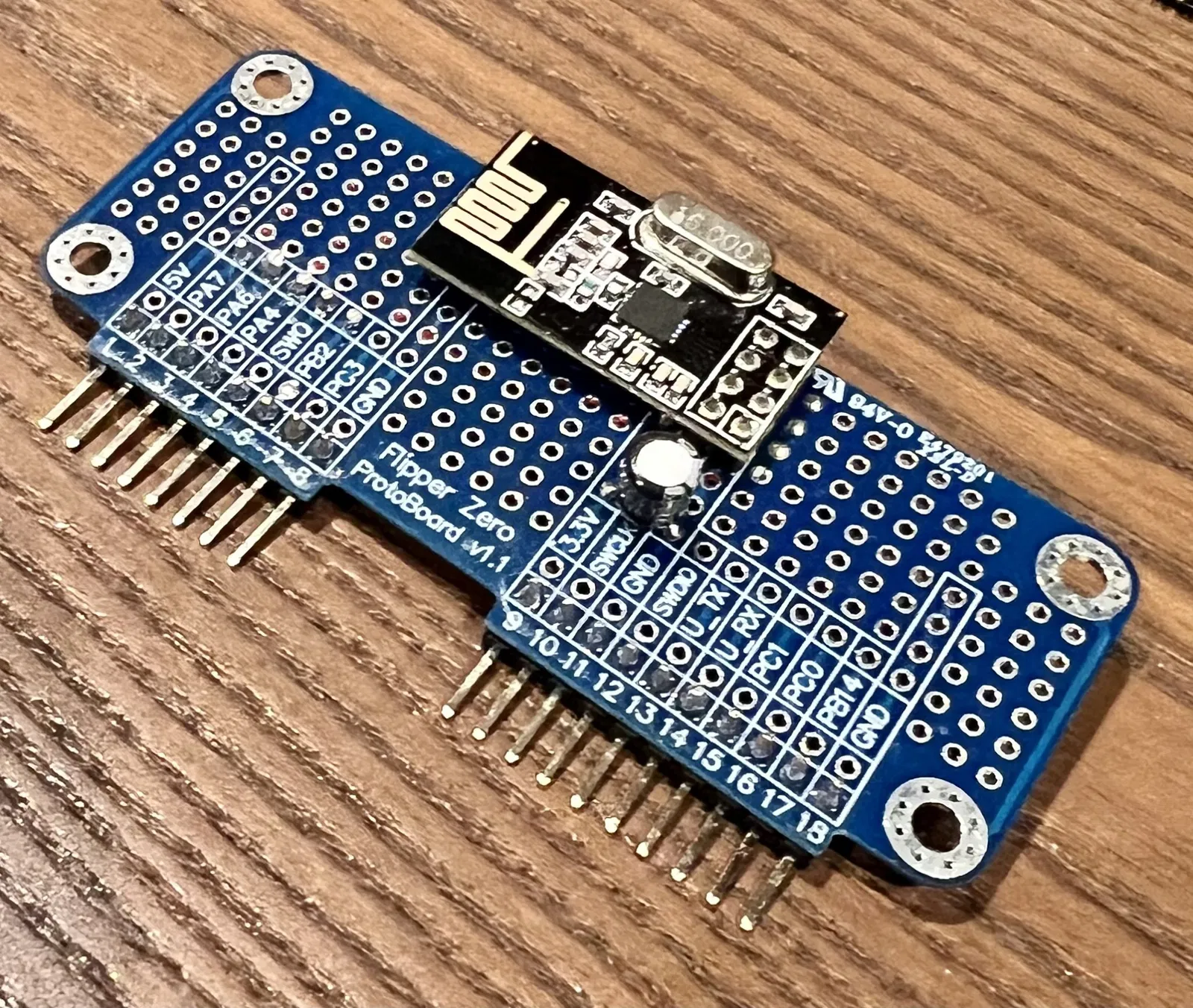

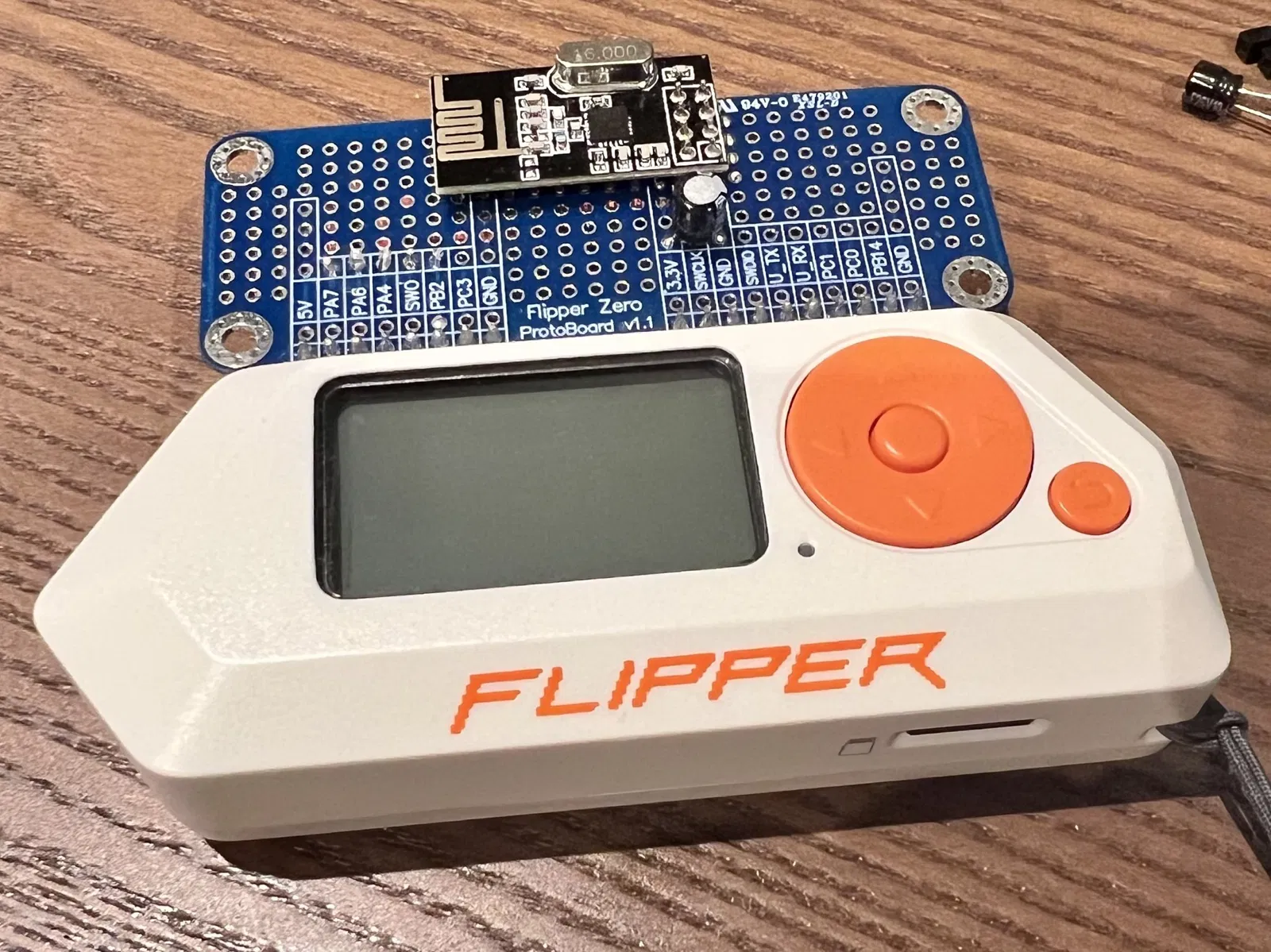

Tôi đã thiết kế vỏ để giữ một bo mạch mở rộng mà tôi đã tạo cho mô-đun NRF24L01+ (cơ bản chỉ là mô-đun, một tụ 10uF và dây). Mô-đun này có thể được sử dụng để nghe lén lưu lượng không dây từ một số dongle bàn phím/chuột cũ dễ bị tấn công và gửi các phím bấm tùy ý (jack chuột). Nó đã giúp tôi xác định các thiết bị dễ bị tấn công mà tôi đã sử dụng.

Tôi đã in các mẫu thử nghiệm của mình bằng PETG/0.4n/chiều cao lớp 0.2/4 đường viền. Tôi KHÔNG thử nghiệm với PLA, nó có thể quá cứng, bạn sẽ cần thử.
