Khung máy tính mở 4 (OPF-4) với thiết kế cải tiến

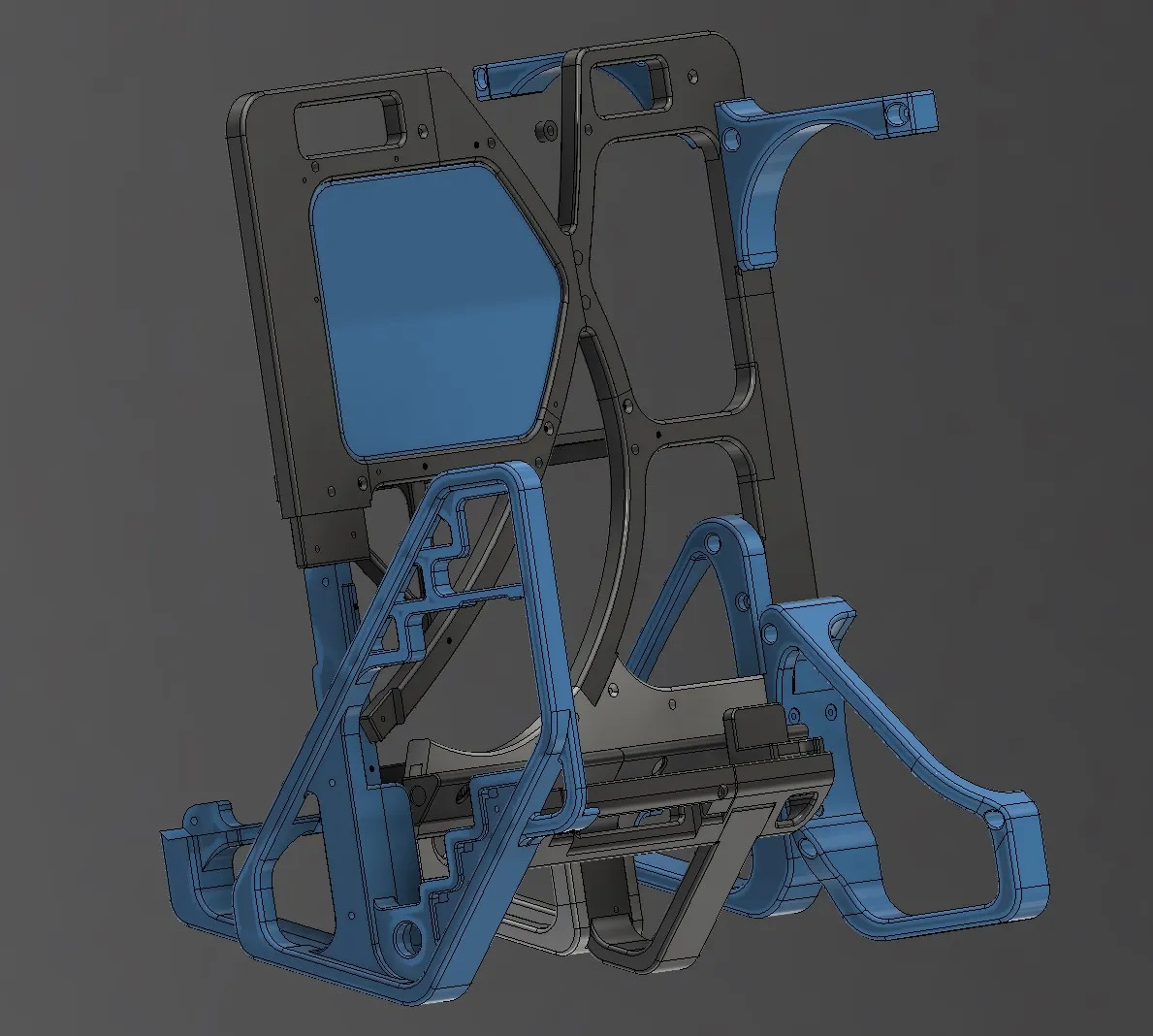

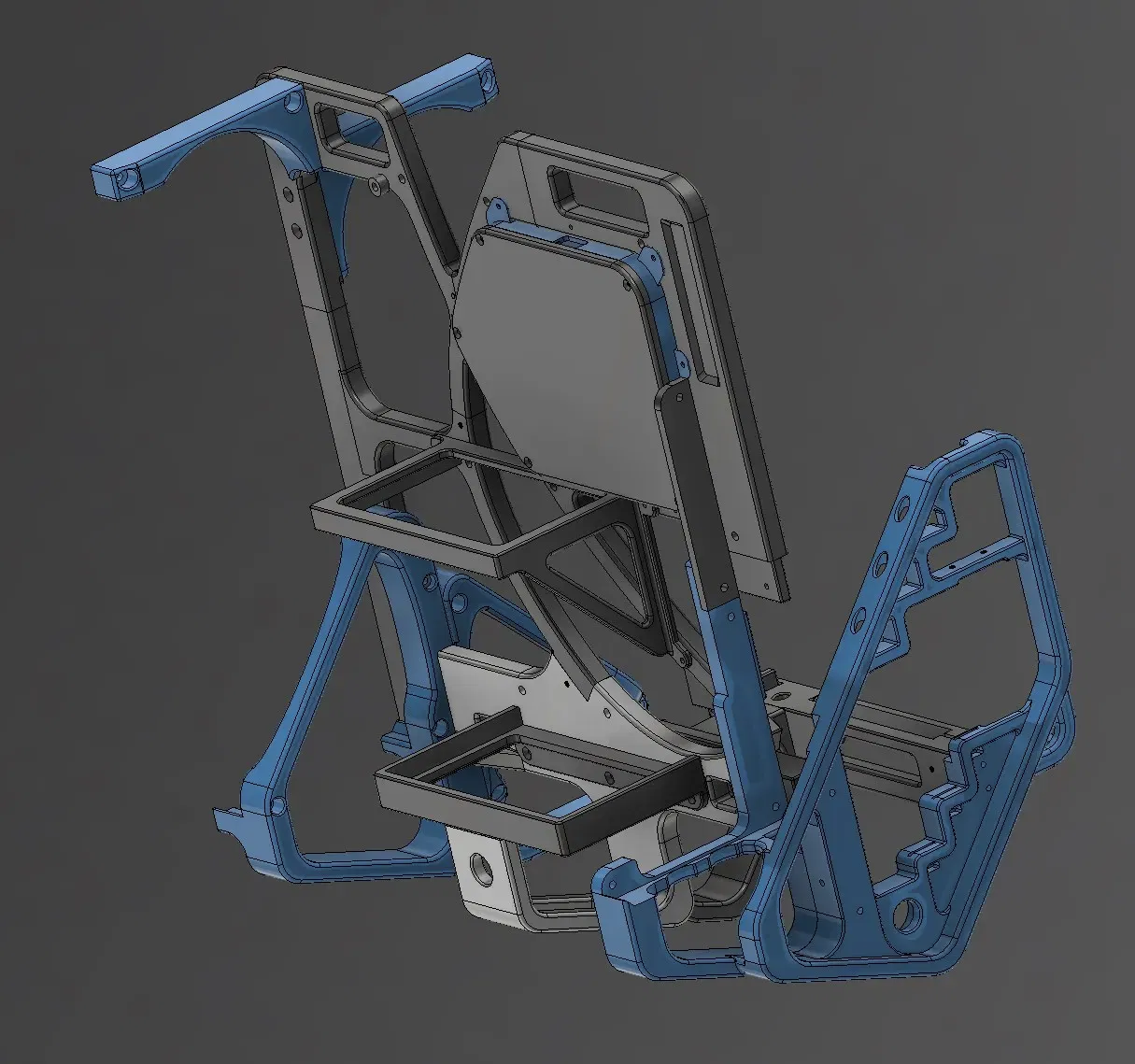

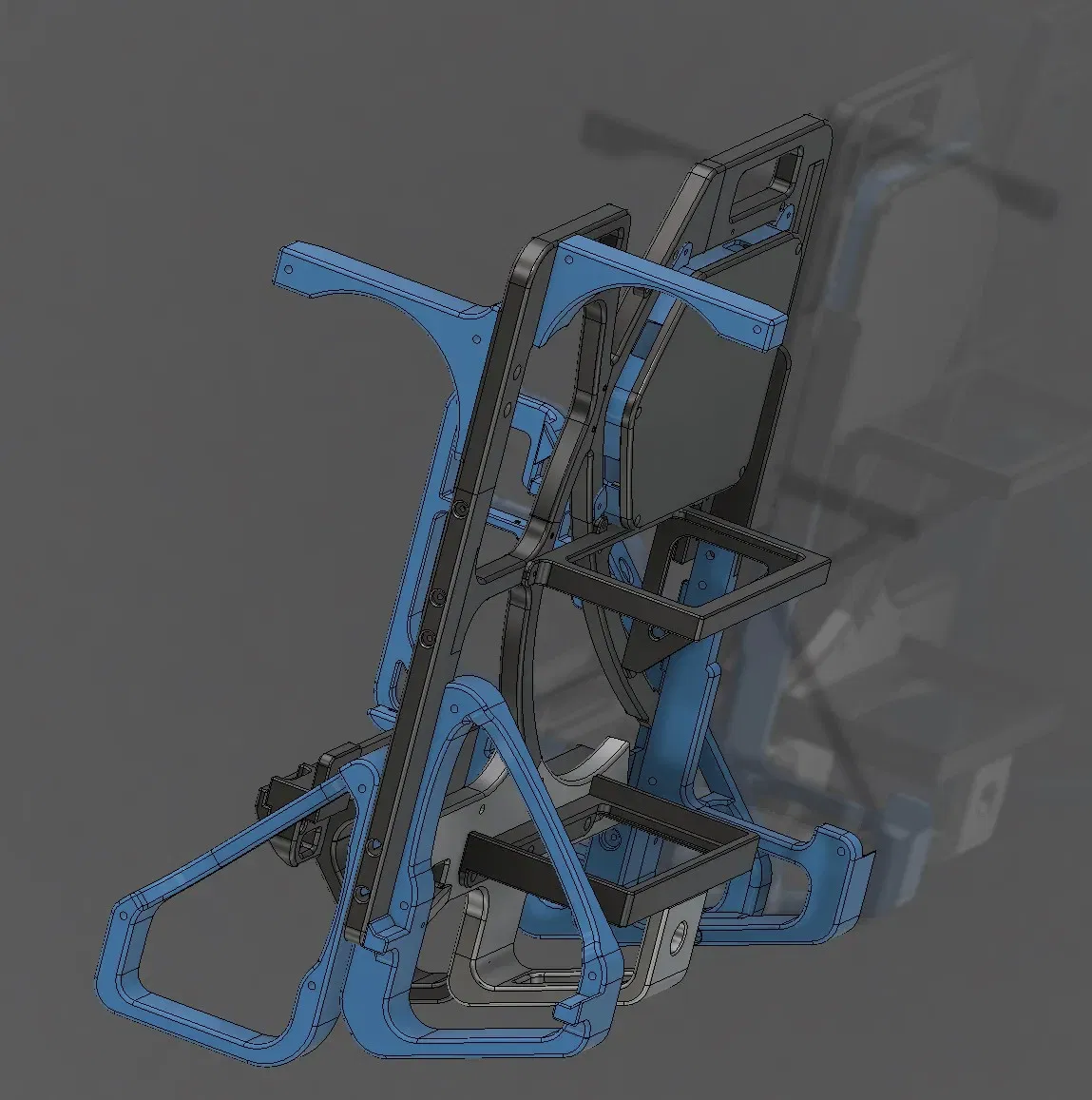

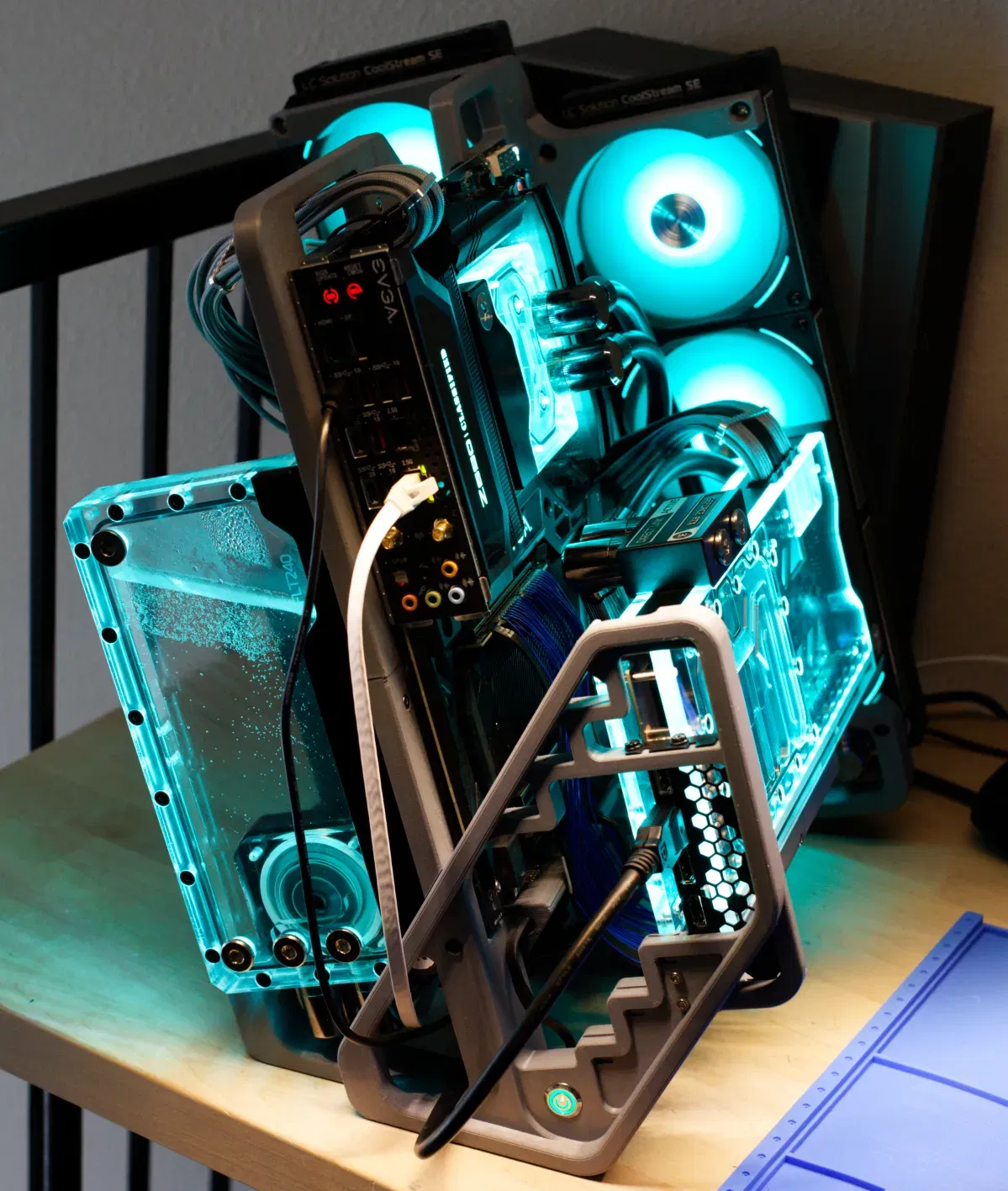

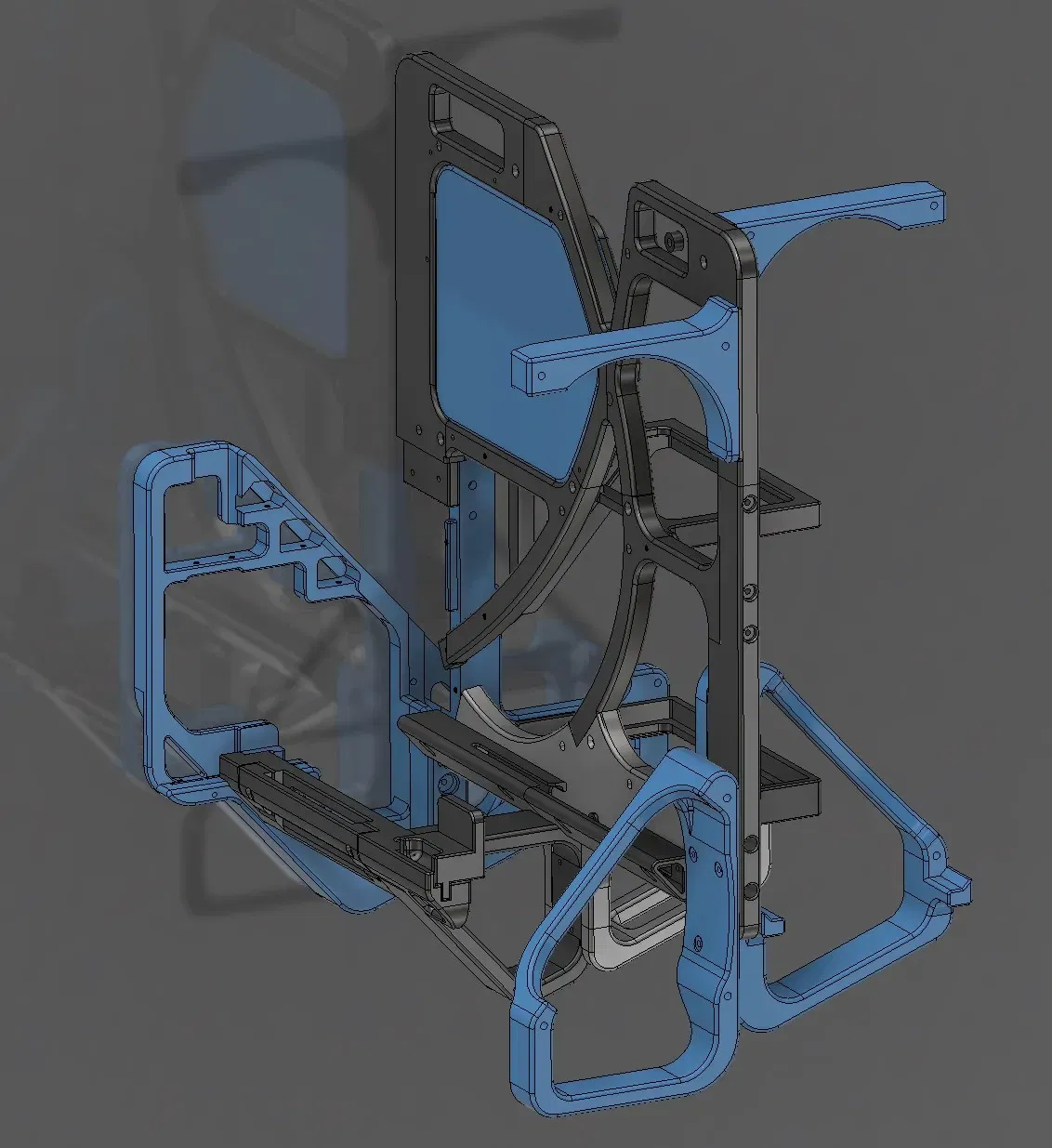

Mở khung PC 4. Điều này dựa trên OPF-3. Tôi đã di chuyển bể chứa ra phía sau và card đồ họa xuống dưới. Tất cả các bộ phận đã được thay đổi. Bạn cũng có thể sử dụng cái này mà không cần bể chứa.

Có lẽ bạn muốn cáp tùy chỉnh với cái này.

In bằng sợi carbon PETG để đảm bảo độ chính xác về kích thước. Đầu phun 0.4 mm, 20% độ đặc, 2 lớp viền, 5 lớp dưới và 7 lớp trên. Không sử dụng PLA vì nó sẽ mềm ở 60C. Các tệp STL không được định hướng, hãy đặt sao cho chúng in tốt nhất trên máy in của bạn. Tốt nhất là sử dụng ống mềm. Mặc dù thiết kế sử dụng các thành phần để tăng cường độ cứng, nhưng nó linh hoạt hơn một vỏ kim loại.

Bạn cần một số ốc vít 6-32 đa dạng cho các phần trước và sau, nguồn điện và bể chứa. Ốc vít 6-32 dài 1 3/4 inch cho quạt và bộ tản nhiệt. Ốc vít M3 để lắp ráp các bộ phận. Sử dụng acrylamide và chất kích hoạt trên các ren nếu ốc vít M3 không giữ được. Chèn nhiệt M3 và ốc vít M3 cho bo mạch chủ. Bo mạch chủ ngồi trên các giá đỡ in cao 5.5 mm (dán sau khi lắp chèn nhiệt).

Sẽ phù hợp với bo mạch EATX hoặc nhỏ hơn và hầu hết các card đồ họa khủng.

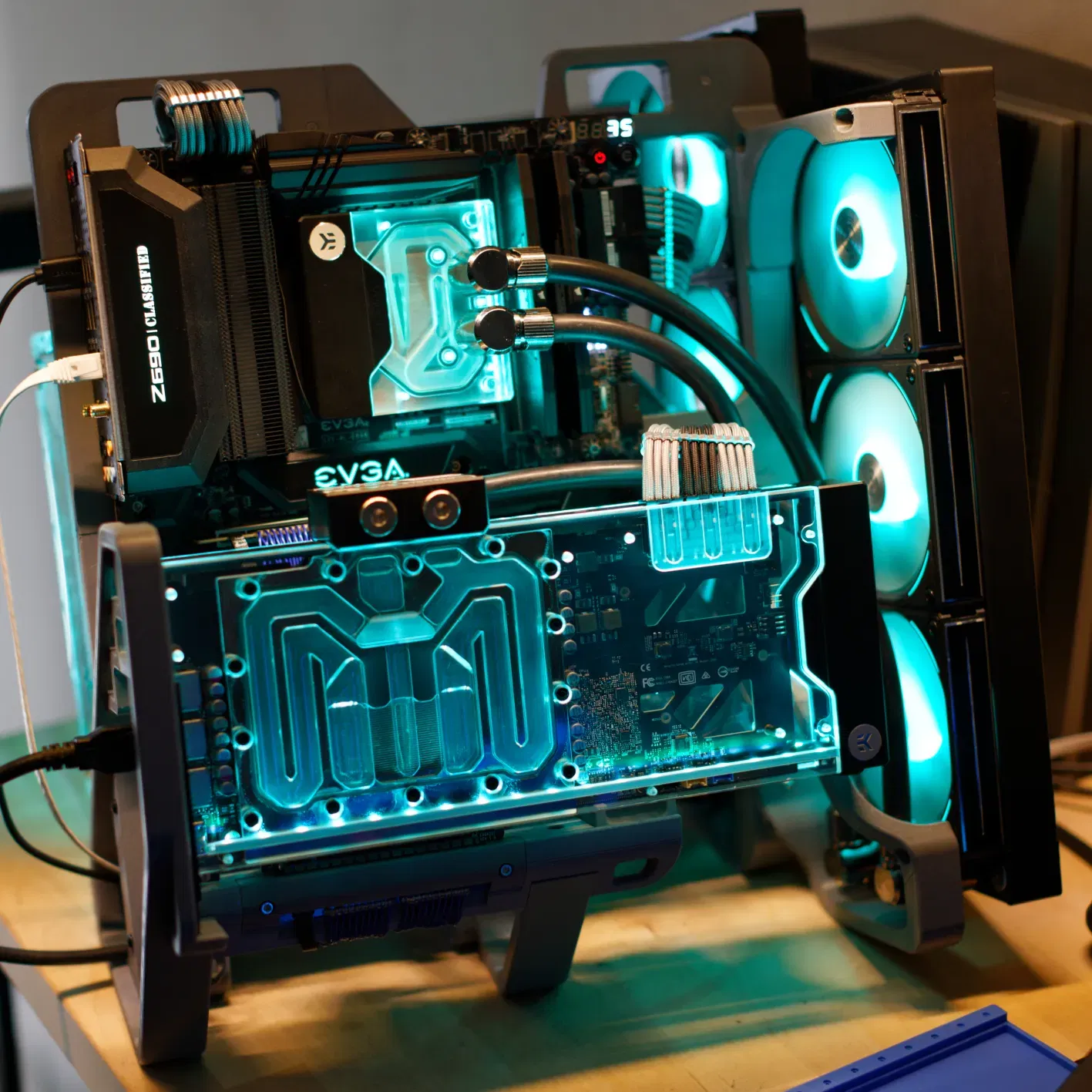

Tôi đã sử dụng một bo mạch EVGA Z690 phân loại và một card đồ họa EVGA 3090 FTW3 ultra với các khối làm mát nước EKWB phía trước và phía sau.

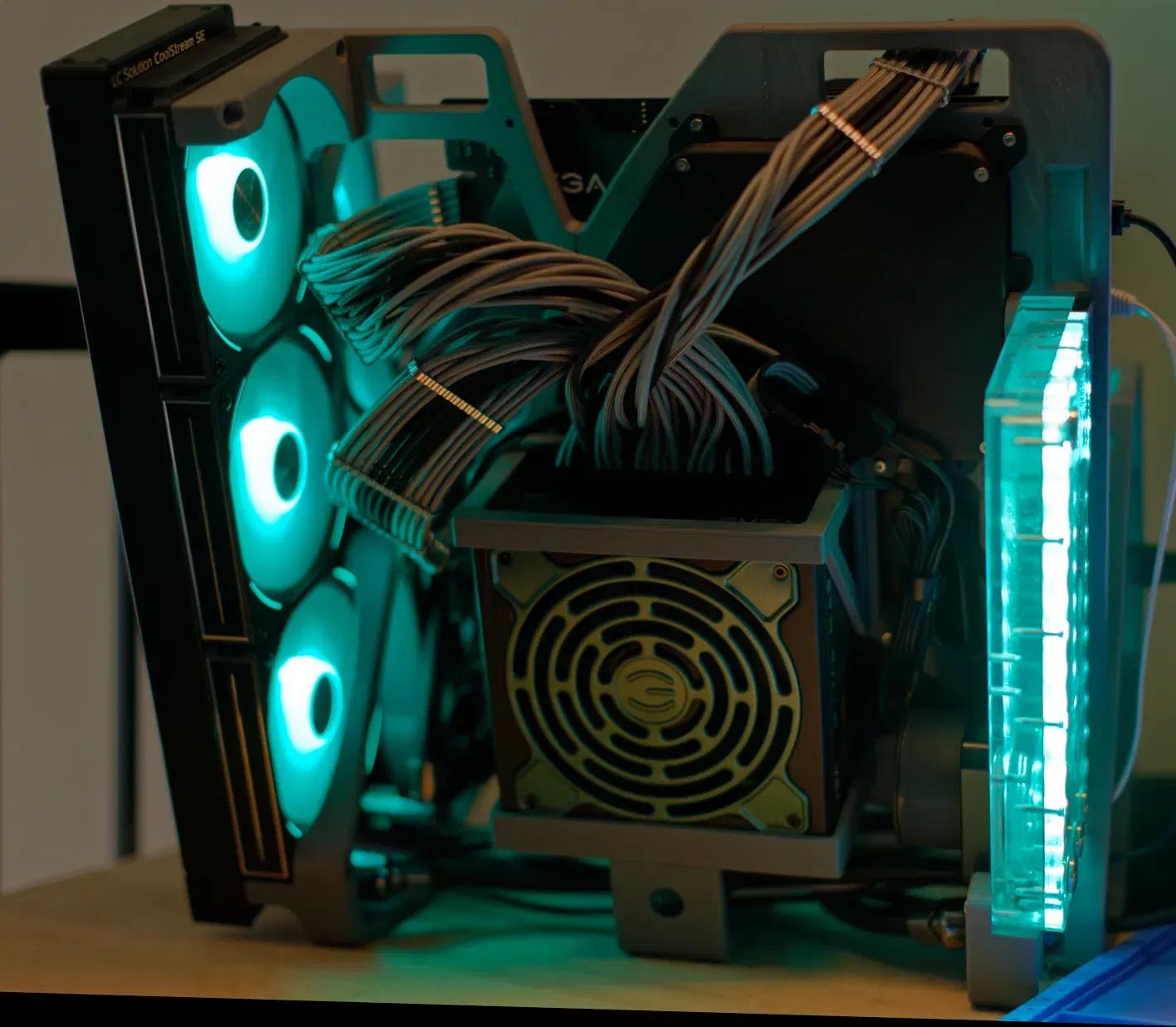

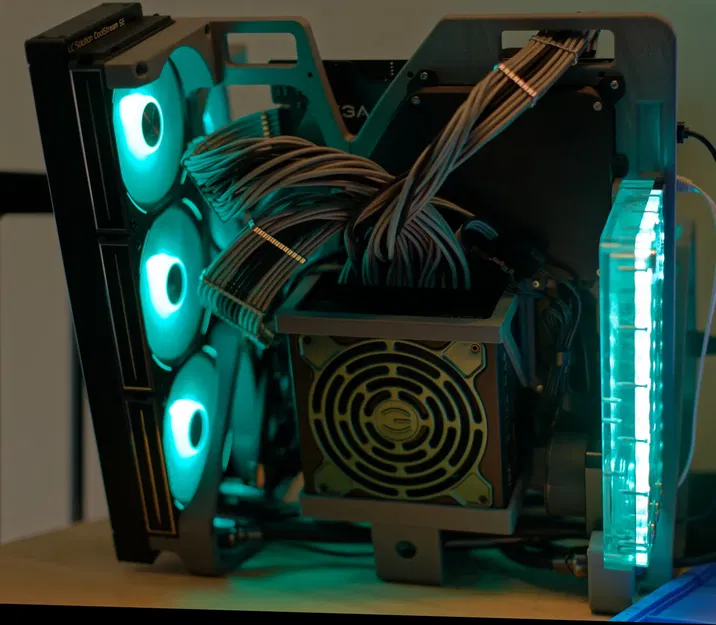

Cáp nối LOUQE Cobalt RC260 Twinax Gen4+ PCI-e 4.0. Nguồn điện: EVGA G5 1000W Bộ tản nhiệt: EKWB EK-CoolStream SE 360 Radiator, Slim Triple, Black Bể chứa/bơm EK-Quantum Kinetic FLT 240 D5 PWM D-RGB

Tôi đã sử dụng quạt Lian Li Uni AL và vỏ sẽ phù hợp với bảng điều khiển Lian Li.

Công tắc kim loại NOYITO 16mm.

Xin hãy nhận ra rằng tôi chỉ chia sẻ các thiết kế tôi làm cho bản thân vì tôi muốn chúng và để xem những gì người khác có thể làm với chúng. Chúng thường được chia sẻ theo giấy phép chia sẻ không thương mại. Điều này dành cho những người sáng tạo và yêu cầu một số cân nhắc và công cụ cẩn thận. Quan trọng là, đây là một thiết kế thử nghiệm và không phải là sản phẩm thương mại. Xin vui lòng gửi phản hồi và lo ngại.

Tôi không đủ trình độ để tư vấn về các linh kiện PC cụ thể. Để làm điều đó, hãy theo dõi kênh YouTube yêu thích của bạn. Nếu bạn không có máy in 3D hoặc bề mặt xây dựng của bạn quá nhỏ, hãy ghé thăm không gian sáng tạo địa phương của bạn. Chúc bạn vui vẻ khi chế tạo và hãy chia sẻ kết quả.

Empiricus@Dremomys
