Nắp bảo vệ trục X thấp cho CR-10 Smart Pro 1

1 hình

Máy In 3D

Nắp bảo vệ trục X thấp cho CR-10 Smart Pro

Tác giả JamesCFoley_401007

Lượt tải
50
Lượt thích
9
Lượt coi
565
Bình luận
3

File 3 1,8 MB

  • CR-10_Smart_Pro_Belt_Cover_1766281271.stlSTL · 506,7 KB
  • CR-10_Smart_Pro_Belt_Cover_v2_1766281272.stlSTL · 498,2 KB
  • CR-10_Smart_Pro_Belt_Cover_Microprobe_v2_1766281273.stepSTEP · 860,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#5324
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Nếu bạn có một CR-10 Smart Pro, bạn biết rằng quạt làm mát hotend rất ồn. Có một bộ chuyển đổi quạt 40mm cho hotend Sprite nhưng nó gây cản trở với nắp trục X. Chà, cái này giữ mọi thứ hoạt động và thậm chí điều chỉnh căn chỉnh của công tắc giới hạn. Dùng khi chuyển đổi sang quạt áp suất tĩnh cho phần tử làm nóng trên một bộ đùn sprite.

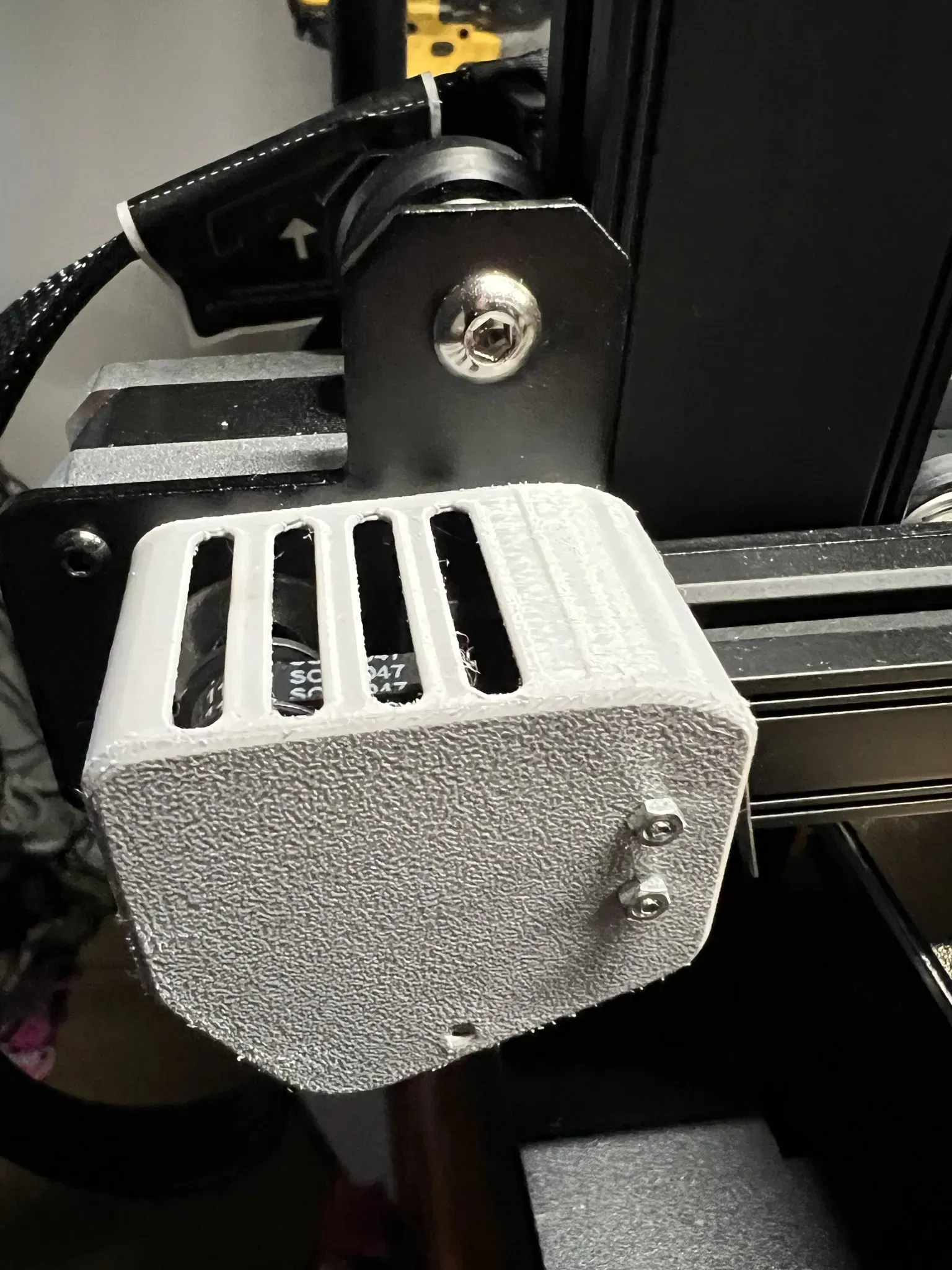

Phiên bản 1 bạn sẽ cần tái sử dụng phần cứng gốc của mình, các chèn ren M3, và như bạn có thể thấy trong hình ảnh, tôi không sử dụng các chèn M2 để giữ công tắc giới hạn. Nếu bạn có chúng thì hãy sử dụng, nếu không thì hãy dùng bất cứ thứ gì khác mà bạn có.

Phiên bản 2 các lỗ gắn được giảm xuống còn 2.65mm id để có nhiều nhựa để cắt ren vào trong trường hợp bạn không có các chèn đồng. Tôi không nghĩ rằng việc bạn sử dụng các chèn hay không trong trường hợp này sẽ quan trọng. Tôi chỉ có chúng và quyết định sử dụng chúng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
3
Tổng dung lượng
1,8 MB
File lớn nhất
860,3 KB
