Tăng cường Y cho máy in 3D Sidewinder X1

Tác giả Edwin

Lượt tải
79
Lượt thích
11
Lượt coi
620
Bình luận
2

File 4 582,2 KB

  • X1_knob-X1_1767796261.stlSTL · 225,2 KB
  • X1_knob_1767796262.stlSTL · 220,5 KB
  • X1_Y-tensioner-logo_1767796263.3mf3MF · 77,6 KB
  • X1_Y-tensioner_no-logo_1767796264.3mf3MF · 58,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#52630
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

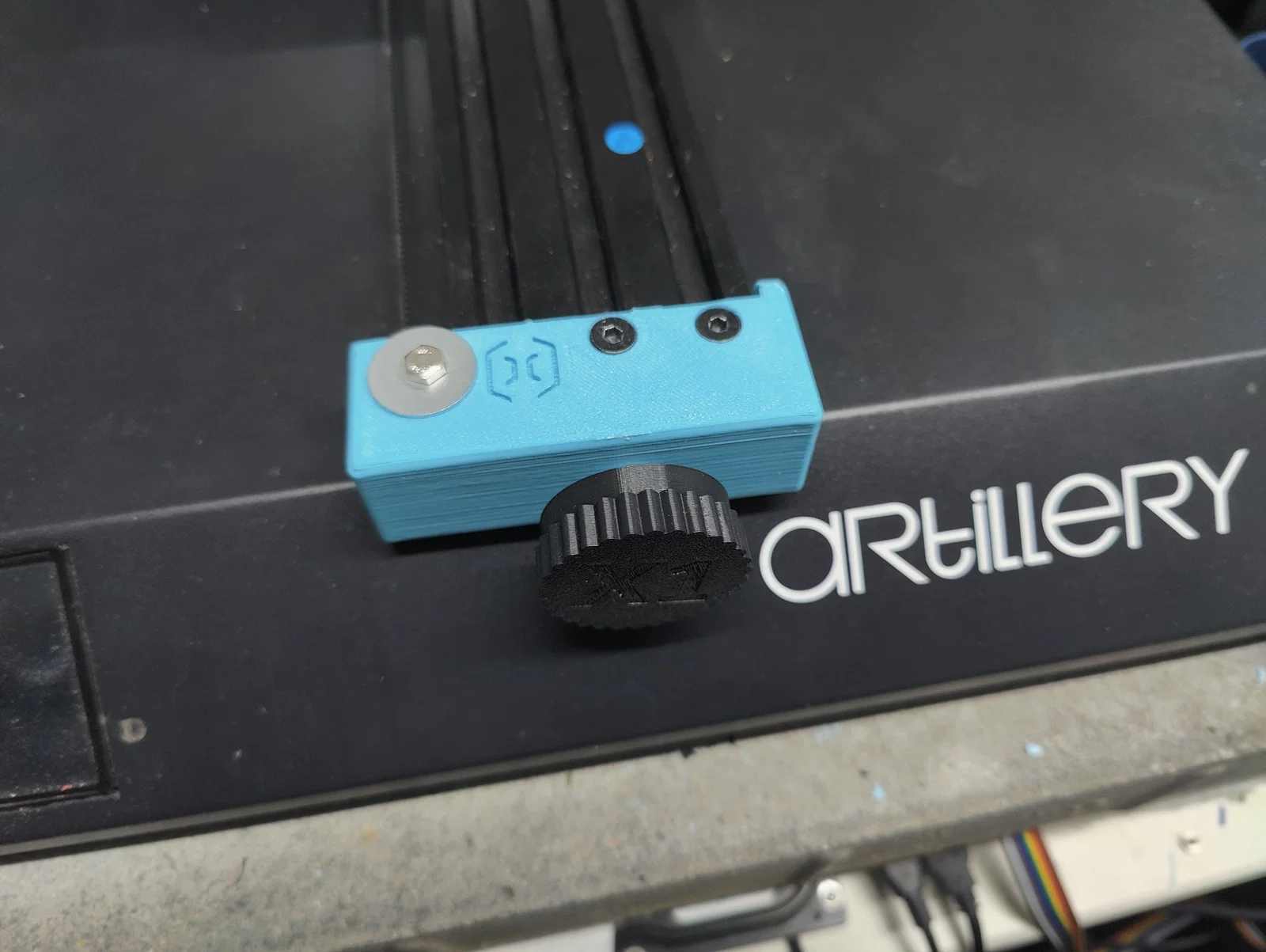

Đây là một bộ căng Y dựa trên thiết kế khác với việc bổ sung một đai ốc và bu lông kim loại và tạo ra núm để xoay nó.

Nó cần một đai ốc M8 và một bu lông M8 dài 20mm. Núm nên được ép chặt vào đó.

Có 2 phiên bản của các món đồ, chọn cái bạn thích. Một núm có chữ X1 nổi và cái kia thì không. Một giá đỡ có logo Artillery/Evnovo và cái kia thì không.

Chỉ cần in 1 núm và 1 giá đỡ. Ưu tiên là ABS/ASA để tránh biến dạng theo thời gian. Bộ căng hiện có có thể được bắt vít vào với một miếng đệm ở cả hai bên của nhựa để kẹp nó và cung cấp thêm sức mạnh.

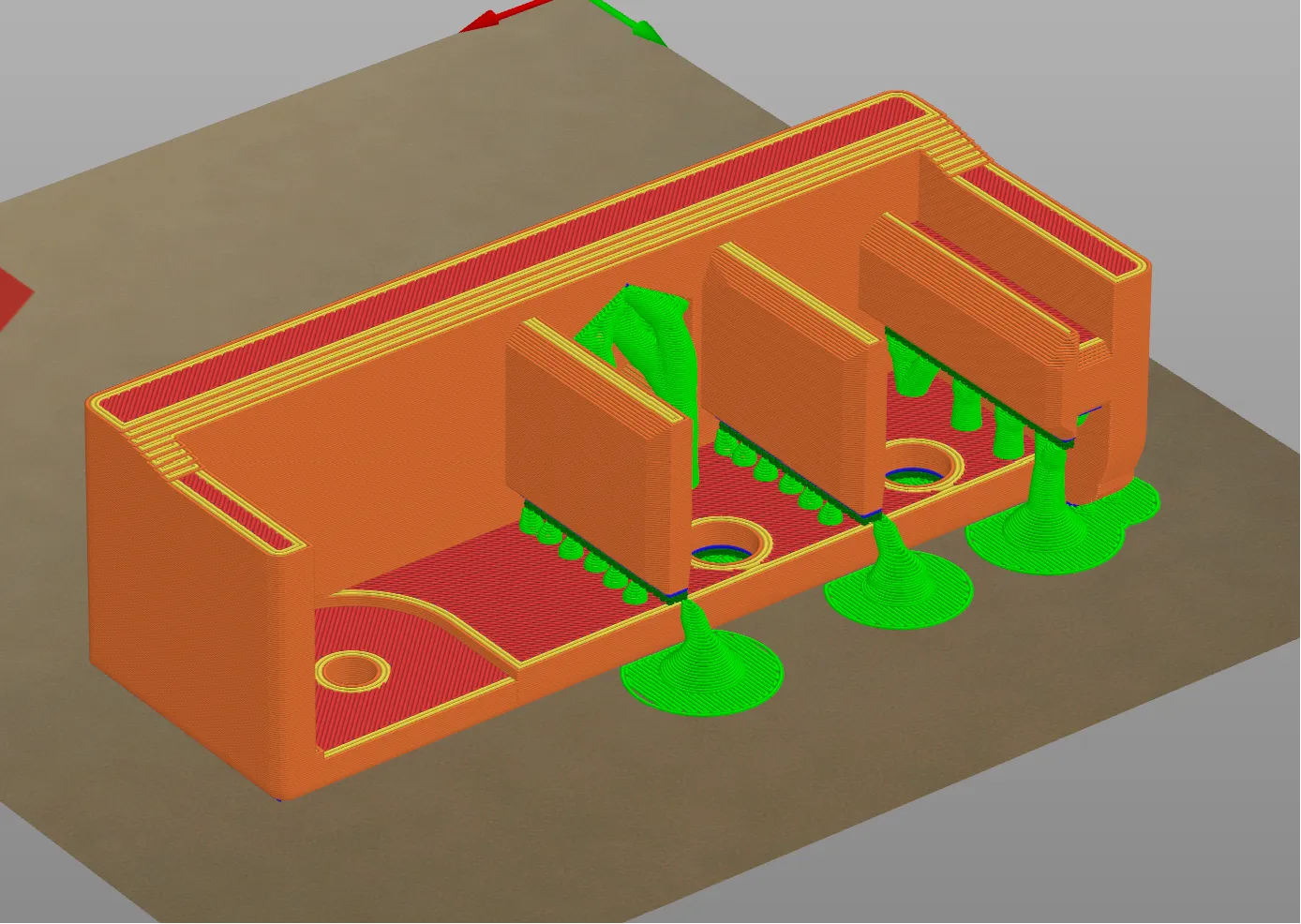

Các bản in được định hướng theo cách mà bạn có thể in mà không cần hỗ trợ. Tôi đã chọn định hướng như trong hình để có mặt logo trên bàn. Bởi vì bề mặt có kết cấu nhưng sau đó bạn có thể muốn sử dụng hỗ trợ như đã chỉ ra.

Để có sức mạnh tối đa, miếng đệm phẳng M5 với đường kính ngoài 20mm được khuyến nghị.

Những cái này có thể được sử dụng ở cả hai bên của nhựa. Một miếng đệm M4 nhỏ hơn cũng sẽ hoạt động nhưng sẽ hy sinh một chút sức mạnh. Chọn cái bạn thích.

Bu lông/vít đầu phẳng tiêu chuẩn 20mm không đủ dài. Bạn nên sử dụng một bu lông/vít M4 dài 25mm cho điều này.

Để lắp vào máy in, bạn cần tháo giá đỡ nguyên bản.

Bạn cũng cần tháo dây đai ra khỏi bánh đai ở phía sau để tạo đủ độ lỏng để lắp giá đỡ vào.

Khi dây đai được đặt quanh bánh đai căng phía trước, giá đỡ có thể được trượt vào phần đùn càng xa càng tốt.

Sau đó, bạn cần đặt dây đai quanh bánh đai phía sau trên động cơ một lần nữa. Bạn có thể bắt đầu bằng cách đặt nó qua bên trong của bánh đai và di chuyển bàn để nó quay ngược chiều kim đồng hồ và kéo bánh đai xung quanh.

Bây giờ bạn có thể siết núm để có độ căng mà bạn muốn.

Các vít nguyên bản sau đó có thể được lắp lại để khóa mọi thứ vào vị trí.
