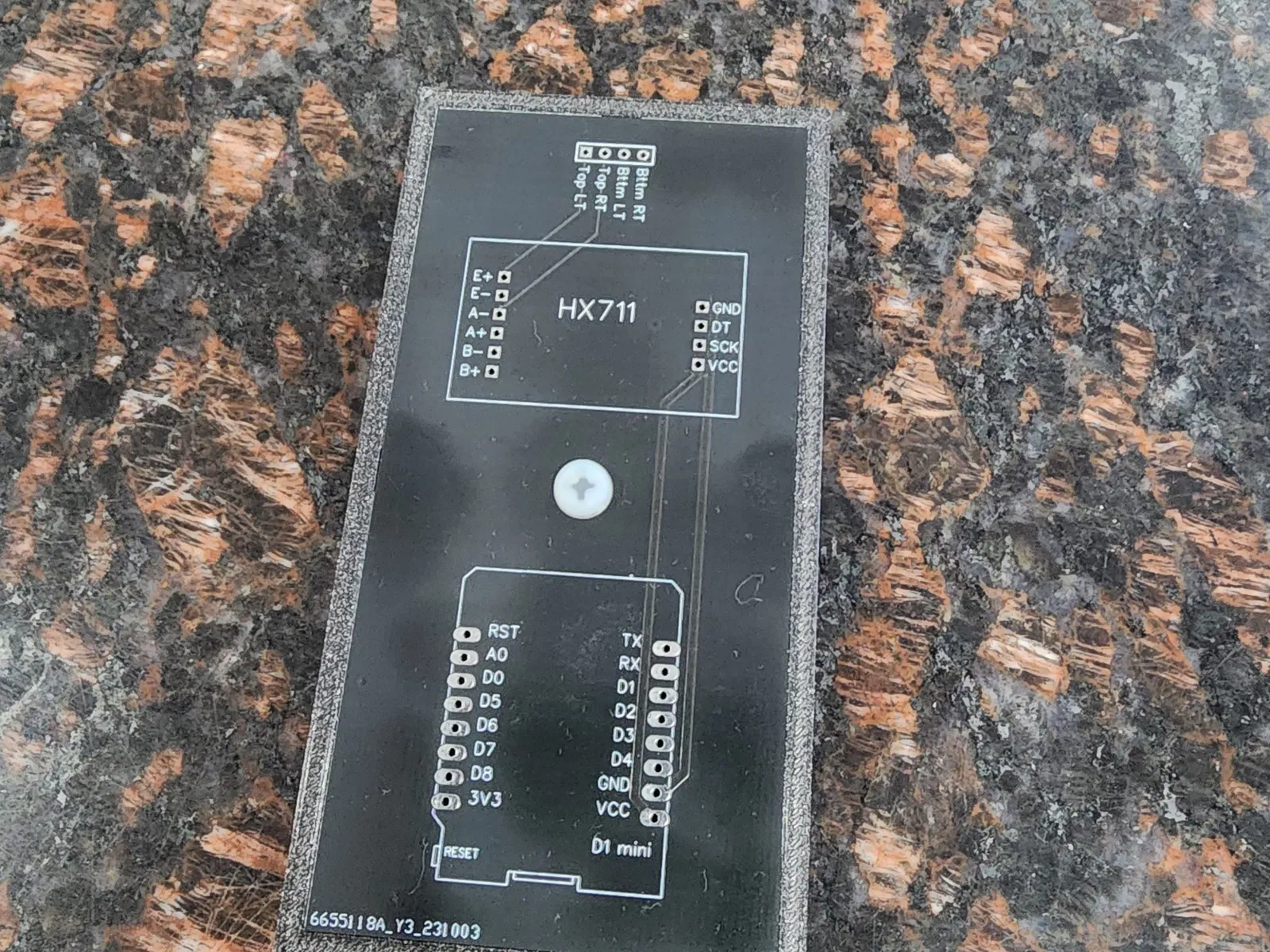

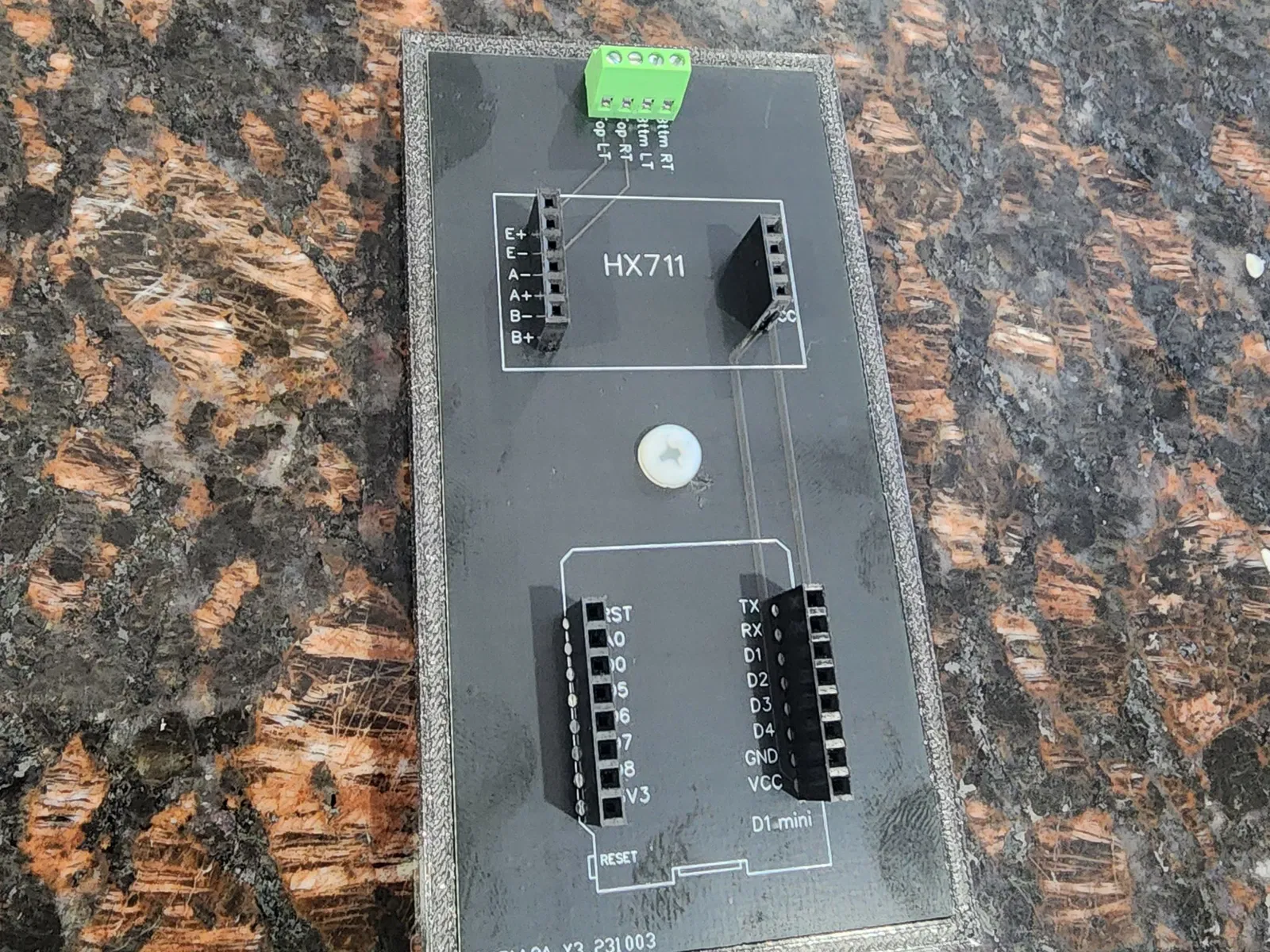

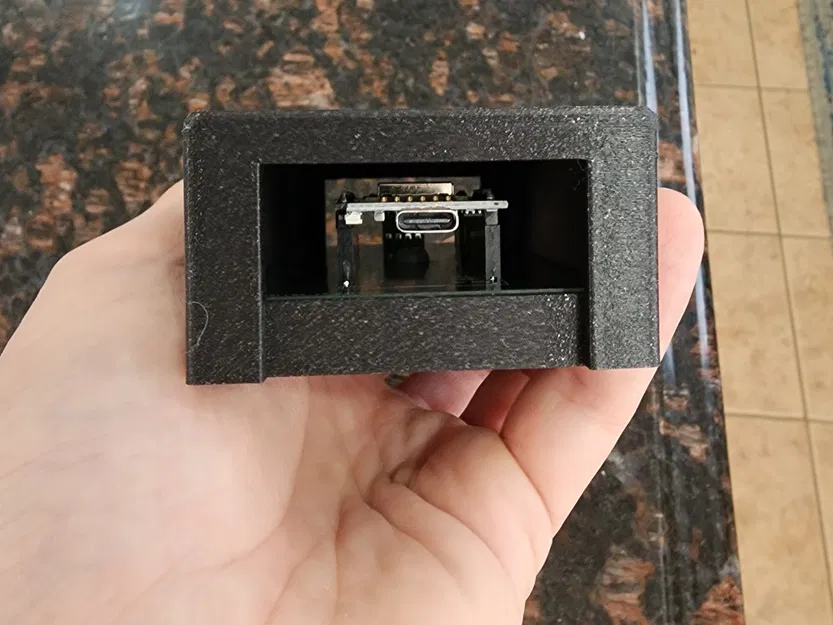

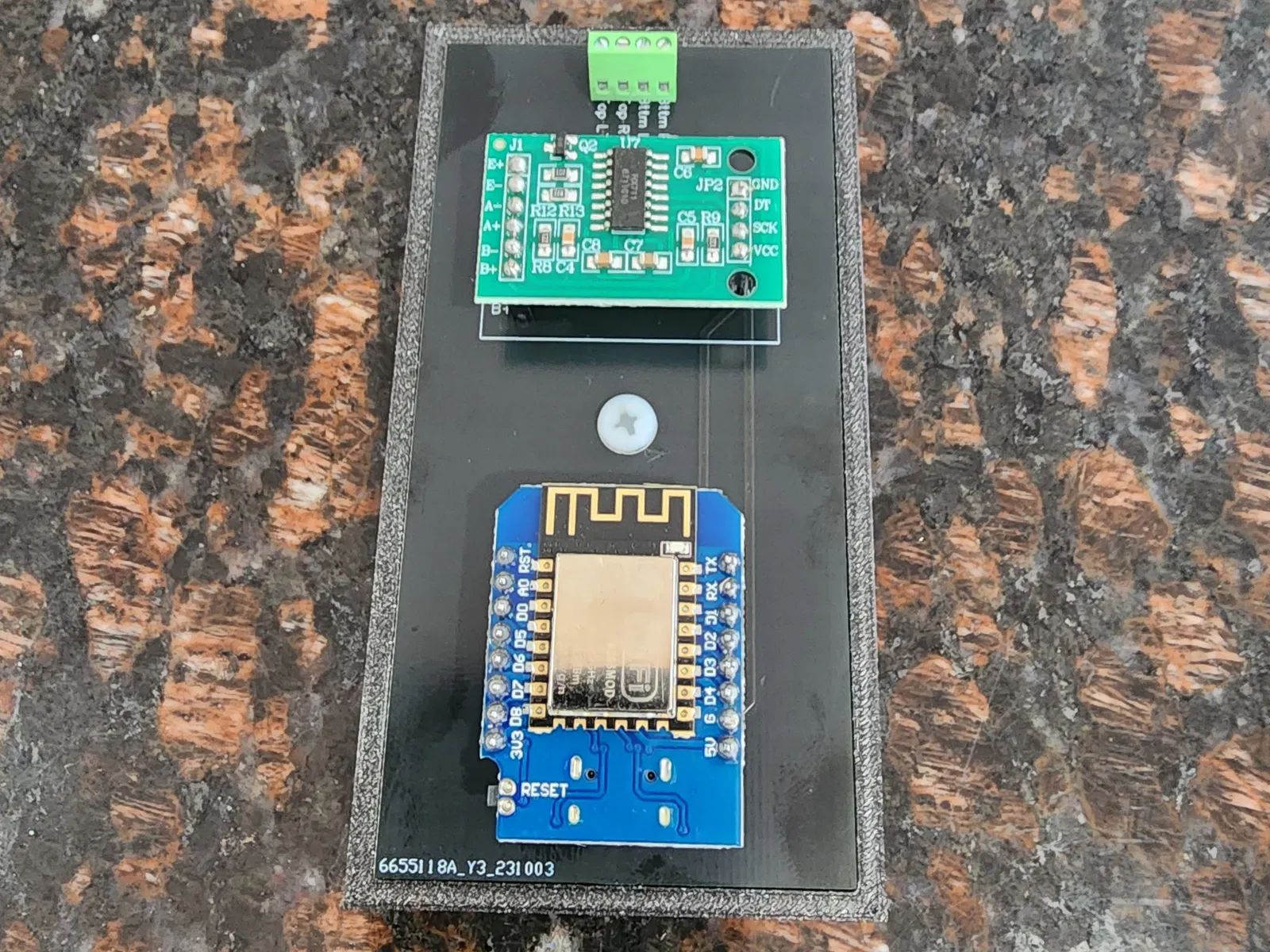

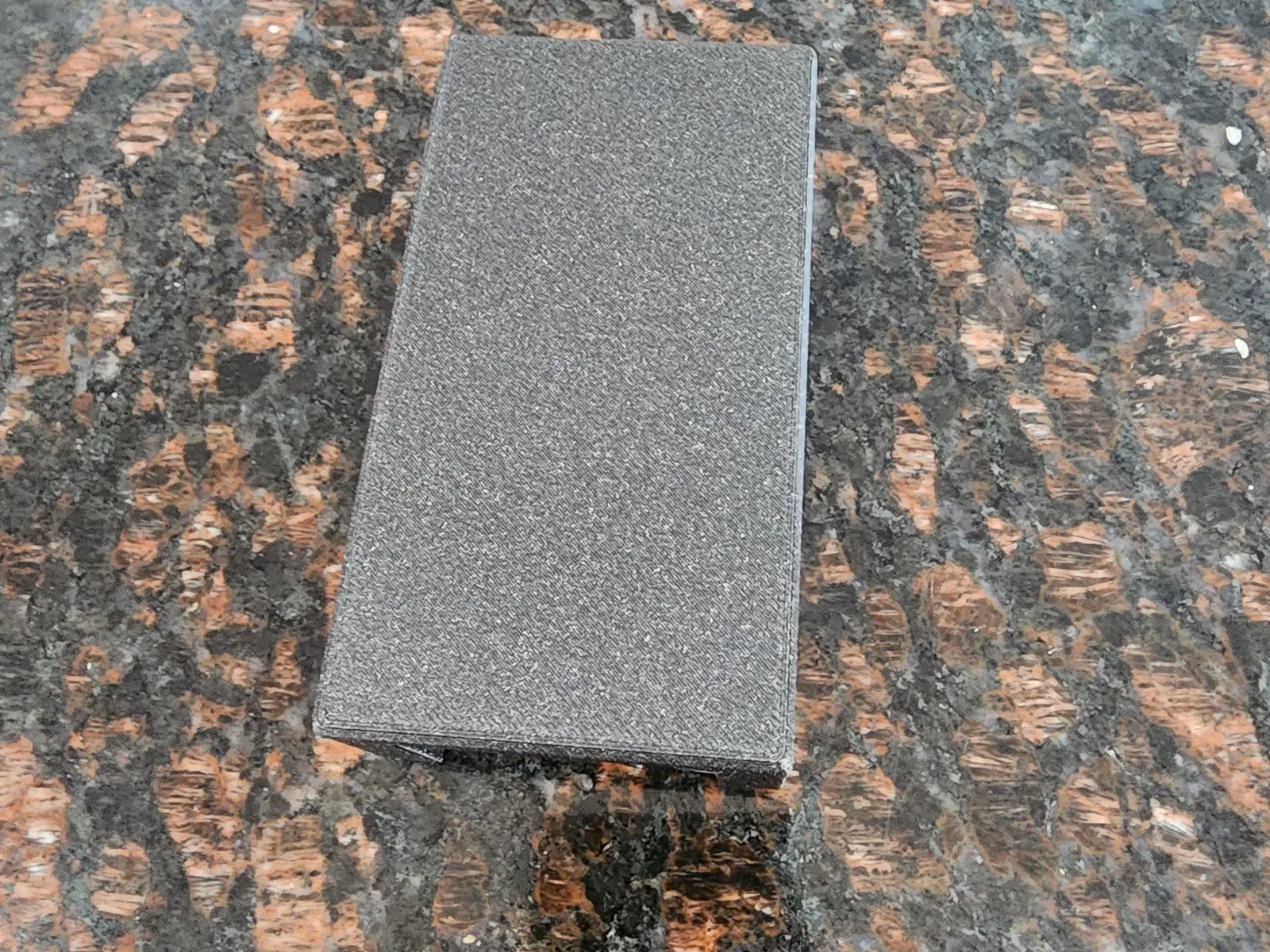

Đây là mô hình 3D cho một PCB mà tôi thiết kế để kết nối một D1 Mini và một HX711 với 4 cảm biến tải để tạo ra một cân hoặc cảm biến chiếm dụng. Vỏ được thiết kế để sử dụng một bu lông m4x10 và đai ốc m4. Không có đường dẫn nào đi đến lỗ nhưng tôi đã sử dụng bu lông nylon vì vỏ sẽ nằm trên thảm. Sơ đồ dây như sau:

D0 → DT hoặc DAT trên HX711

D1 → SCK hoặc CLK trên HX711
