Giá đỡ cuộn bi cho máy in 3D Elegoo Neptune 3/4 Pro/Plus/Max

Remix từ Giá đỡ cuộn dây bi Elegoo Neptune 3 Pro/Plus/Max hạ 20mm Tác giả rui_nelson_708658

Tác giả Casef_694754

Lượt tải
955
Lượt thích
189
Lượt coi
7.854
Bản remix
1
Bình luận
17

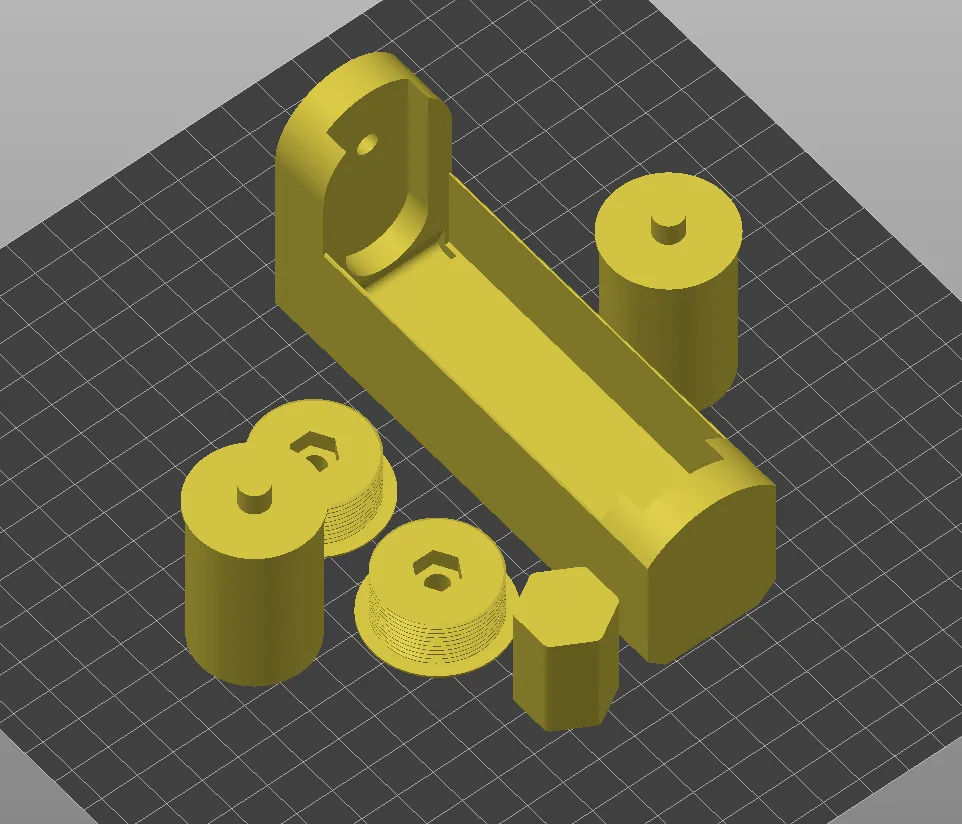

File 4 1,1 MB

  • 2xHalf_Cylinder_Option_A_1766319328.stlSTL · 116,3 KB
  • 1xHexagonal_Pin_Option_A_1766319329.stlSTL · 60,2 KB
  • 1xMain_Body_for_M6_bolt_1766319331.stlSTL · 72,3 KB
  • 1x_thread_adapter_for_m6_1766319331.stlSTL · 896,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Giá đỡ cuộn cho Elegoo Neptune 3 Pro (Plus, Max và các loại khác) sử dụng bi bạc đạn để cung cấp thức ăn mượt mà.

Cũng hạ máy của bạn xuống 2cm, giúp nó vừa với hầu hết các lều nhỏ cho máy in 3D (ví dụ: các loại mang thương hiệu Creality).

Bạn có thể gắn hai giá đỡ cuộn ở mỗi bên.

Phần cứng

  • 2x bi bạc đạn 608ZZ (bi bạc đạn ván trượt) mỗi bên
  • 1x bu lông M6x20mm (bước ren 1mm) mỗi bên
  • 1x đai ốc M6 mỗi bên

Hướng dẫn in

Chiều cao lớp 0.2mm, 2 lớp, 15% độ đầy gyroid.

Lắp ráp

  1. Tạo một hình trụ hoàn chỉnh bằng cách nối hai nửa hình trụ lại với nhau bằng một chốt lục giác
  2. Thêm hai bi bạc đạn 608ZZ vào mỗi đầu của hình trụ
  3. Thả hình trụ vào thân chính
  4. Sử dụng keo để gắn các đai ốc M6 vào các lỗ lục giác của các bộ chuyển đổi ren
  5. Sử dụng bu lông M6x20mm để gắn thân chính vào một phần bộ chuyển đổi ren (sau đó, bạn không thể lấy hình trụ ra)
  6. Gắn giá đỡ hoàn chỉnh vào máy in của bạn

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,1 MB
File lớn nhất
896,9 KB
