Giá đỡ cuộn dây bi Elegoo Neptune 3 Pro/Plus/Max hạ 20mm

Giá đỡ cuộn dây cho Elegoo Neptune 3 Pro của bạn (Plus, Max, và các loại khác)

Tính năng

• Cho ăn mượt mà bằng vòng bi

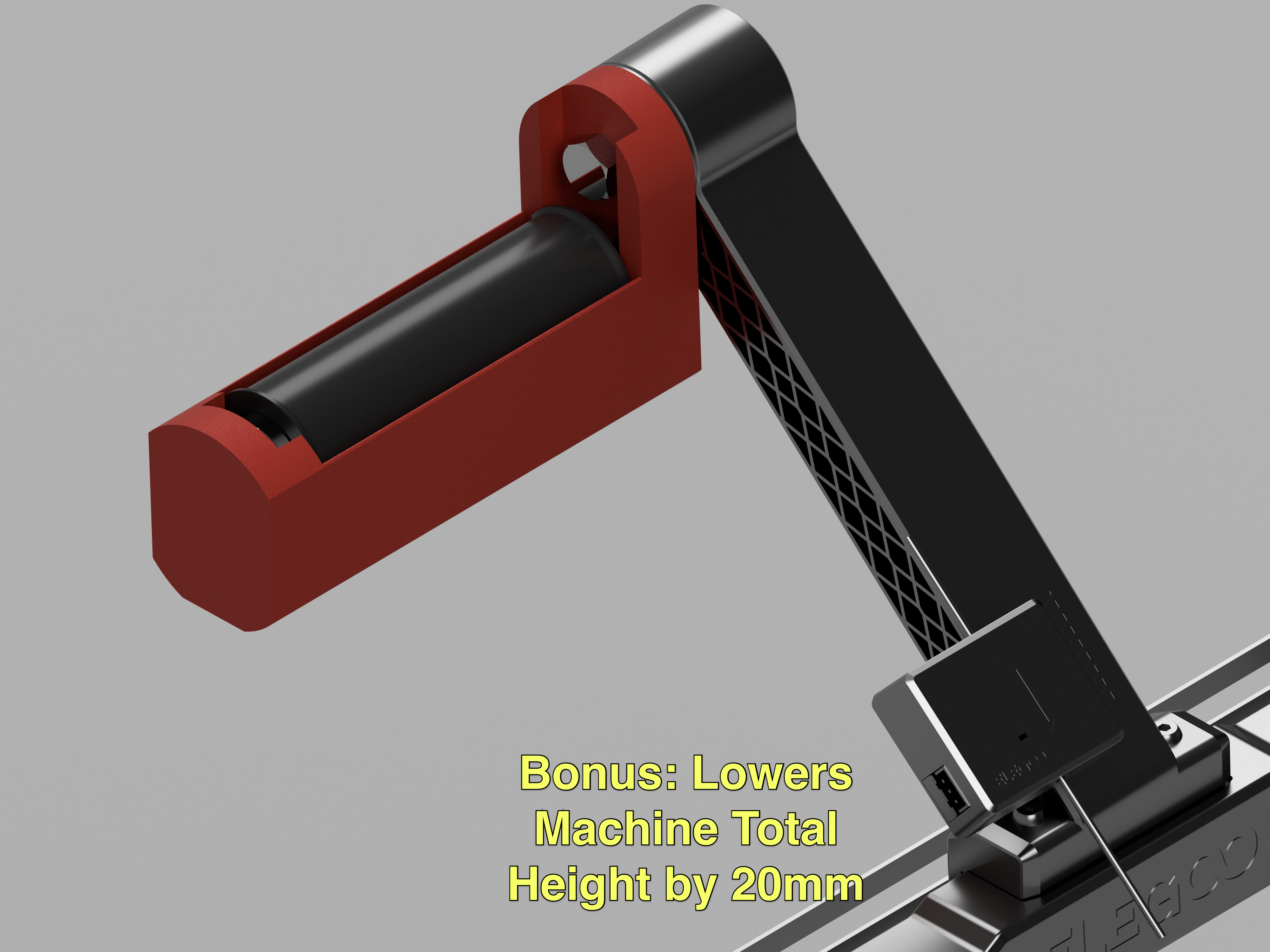

• Hạ thấp máy 2cm, giúp nó vừa với hầu hết các lều nhỏ cho máy in 3D (ví dụ: thương hiệu Creality) cùng với cuộn dây

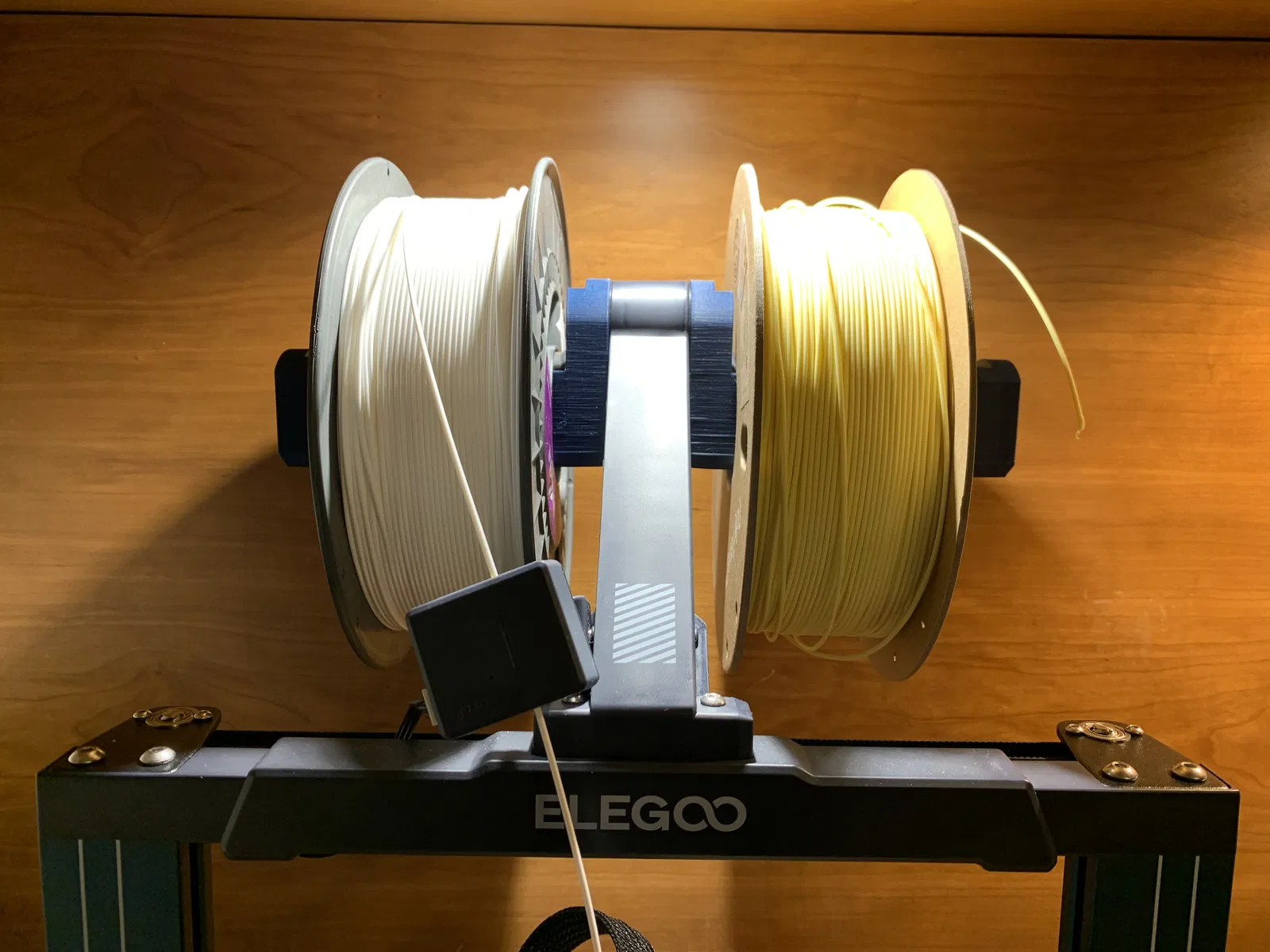

• In hai cái và gắn hai giá đỡ cuộn dây, một cái cho mỗi bên.

Phần cứng

• 2 vòng bi 608ZZ (vòng bi ván trượt) cho mỗi bên
• 1 bu lông M8x20mm (bước ren 1mm) cho mỗi bên

Hướng dẫn in

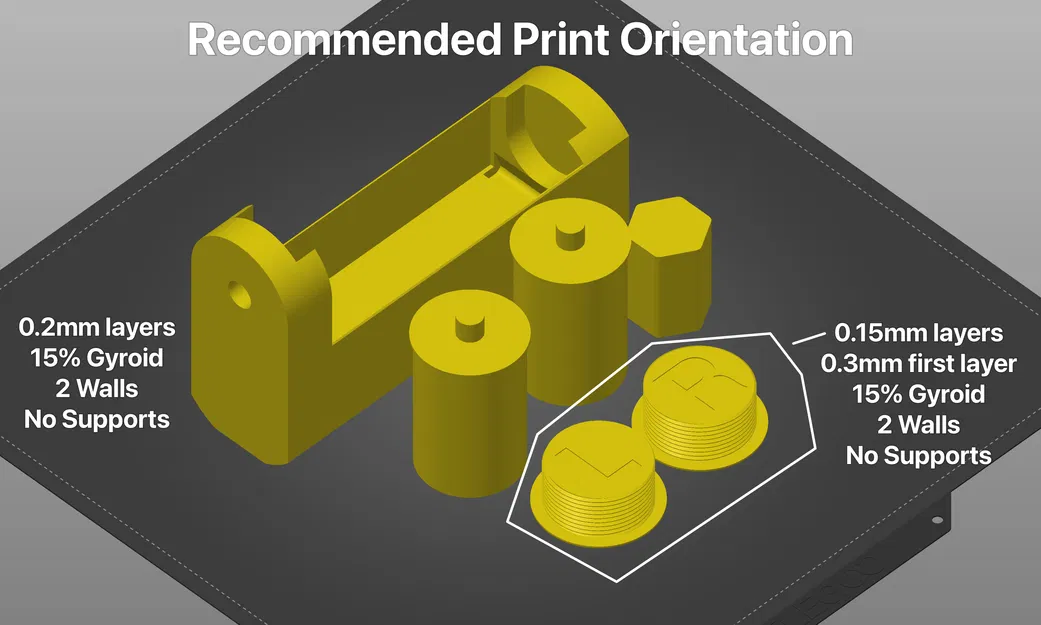

Có một hình ảnh với các hướng được đề xuất và cài đặt in mà tôi đã sử dụng.

Lắp ráp

1. Tạo một hình trụ hoàn chỉnh bằng cách ghép hai nửa hình trụ với một chốt hình lục giác
2. Thêm một vòng bi 608ZZ vào mỗi đầu của hình trụ
3. Thả hình trụ vào thân chính
4. Sử dụng bu lông M8x20mm để gắn thân chính vào bộ phận Bolt-Bolt (sau đó, bạn không thể lấy hình trụ ra)

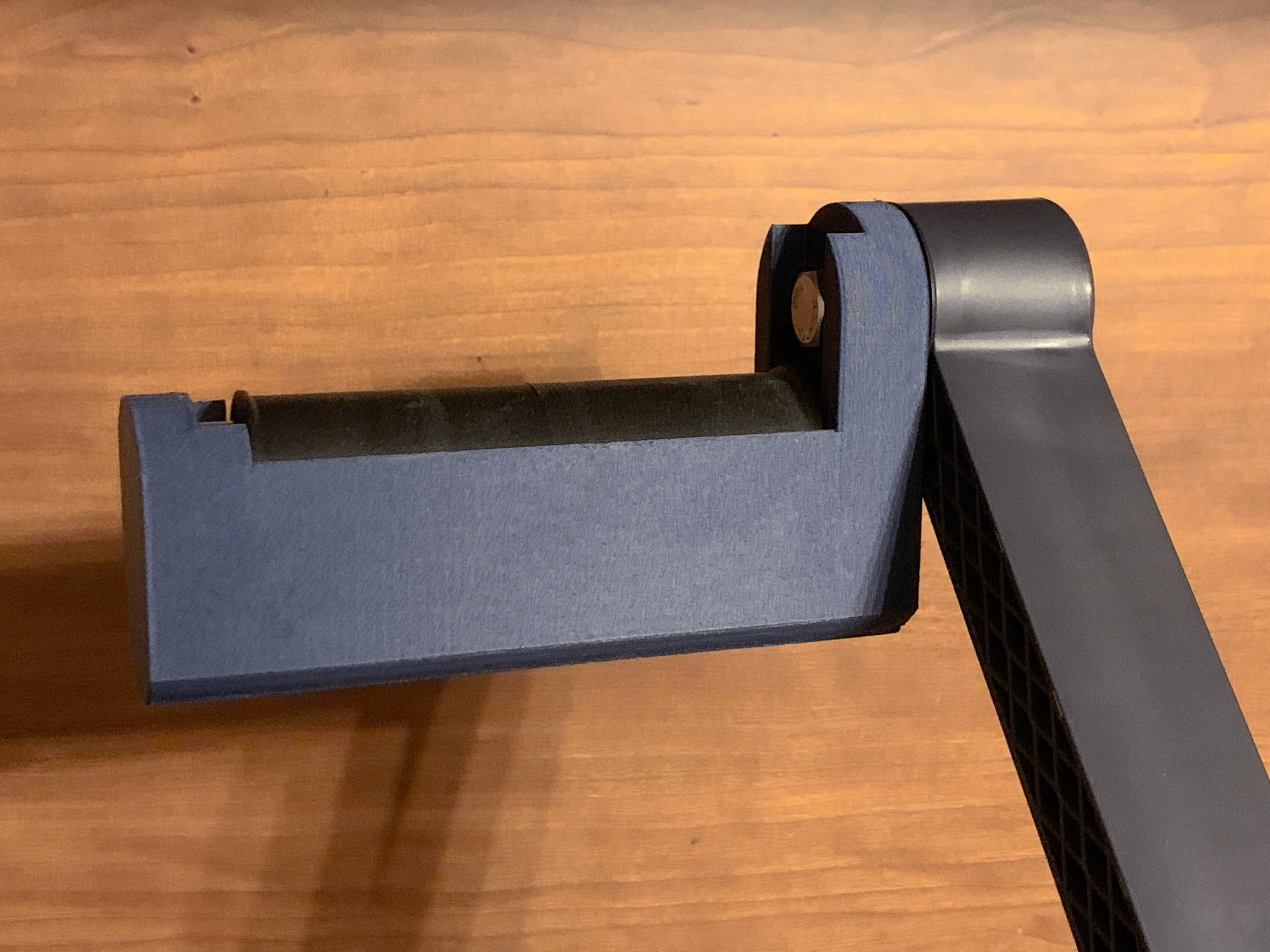

5. Gắn giá đỡ đã hoàn thành vào máy in của bạn
6. Nhớ like mẫu này nha ;-)
