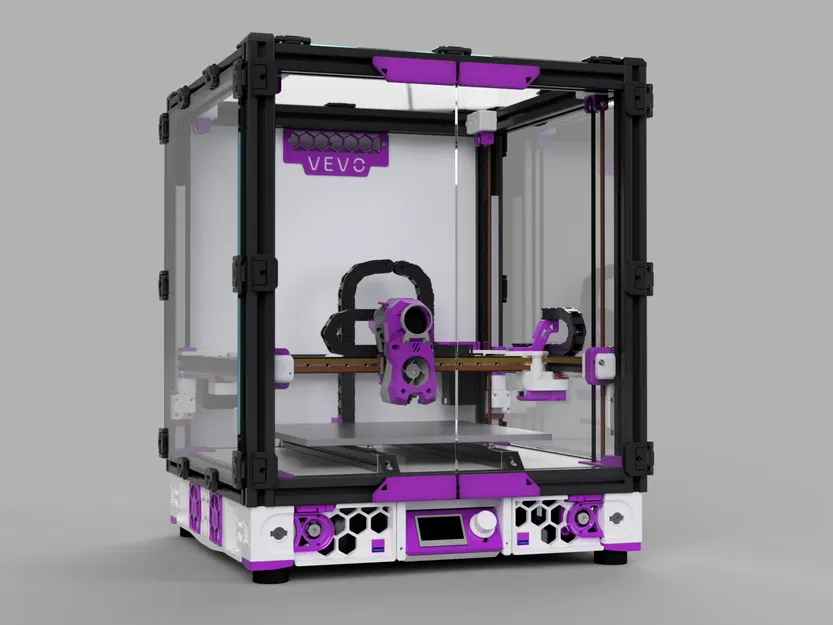

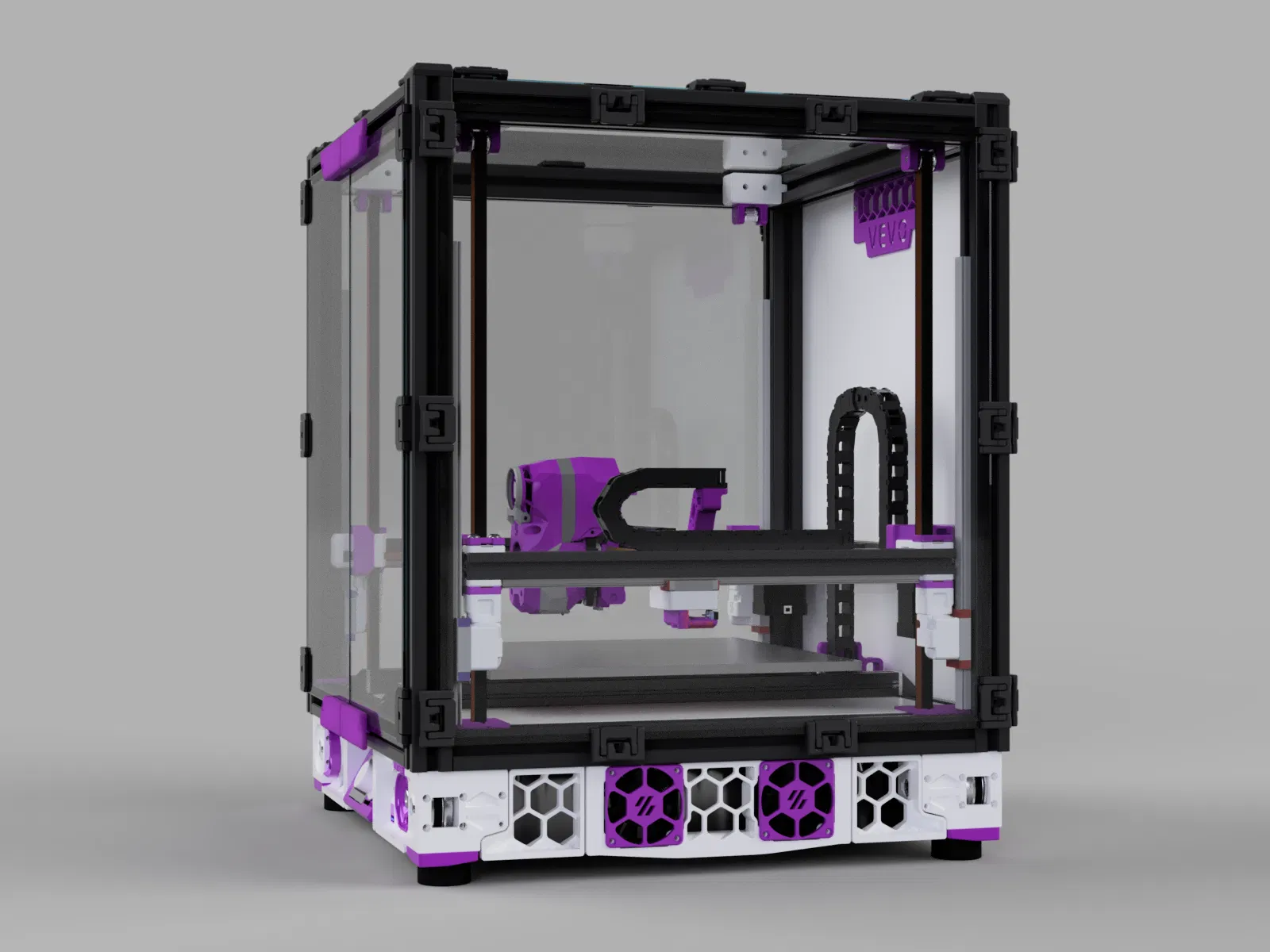

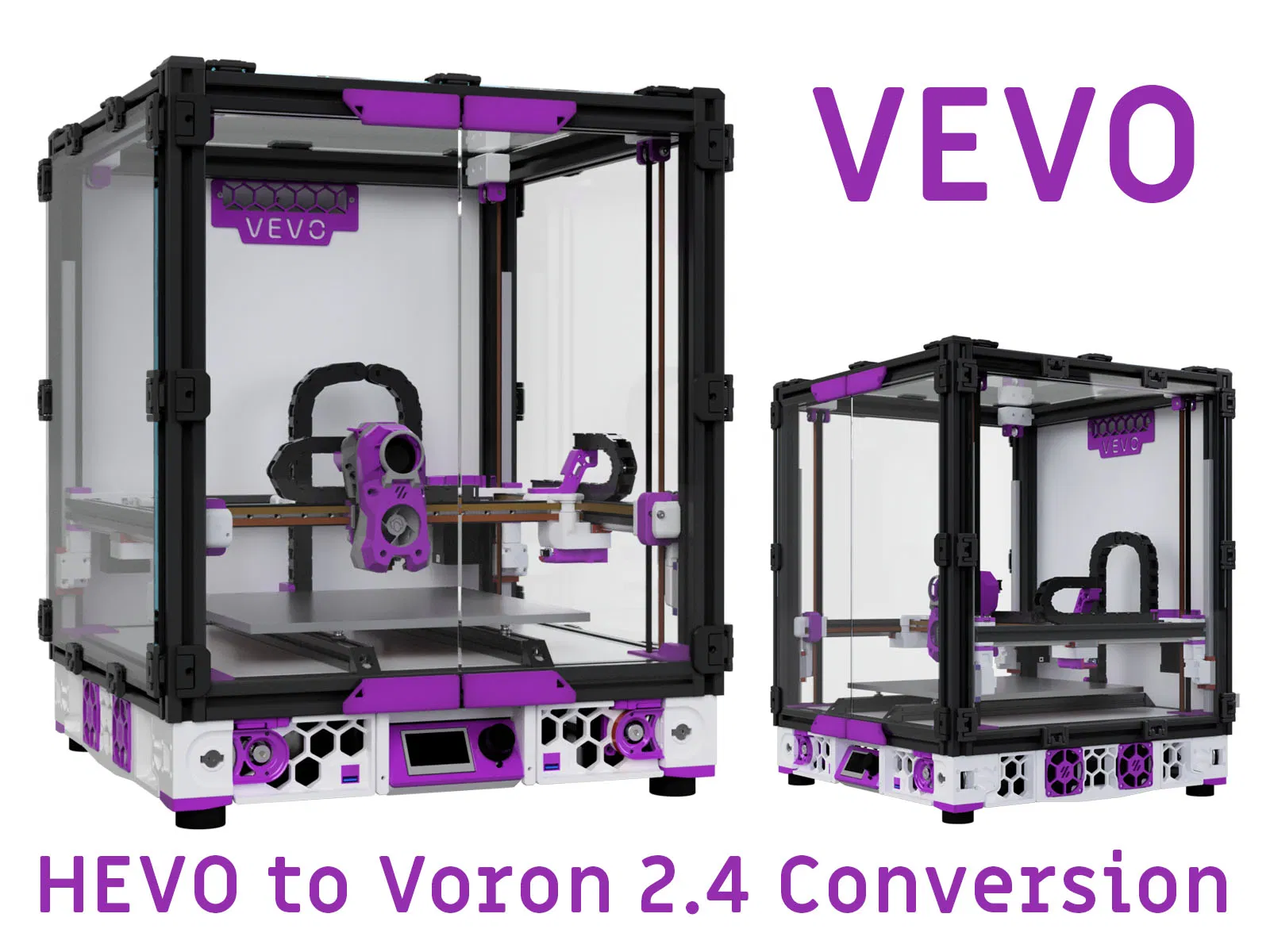

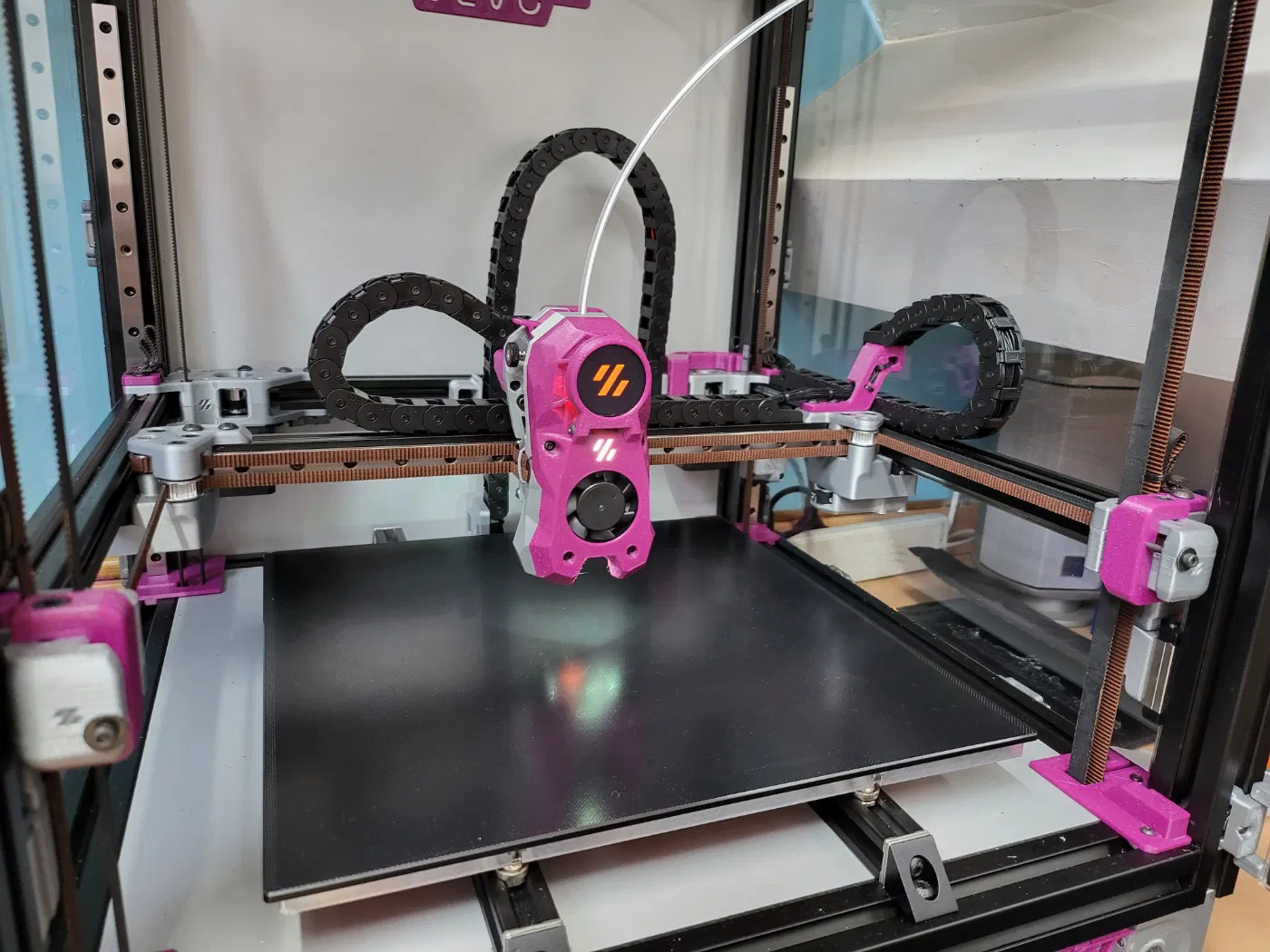

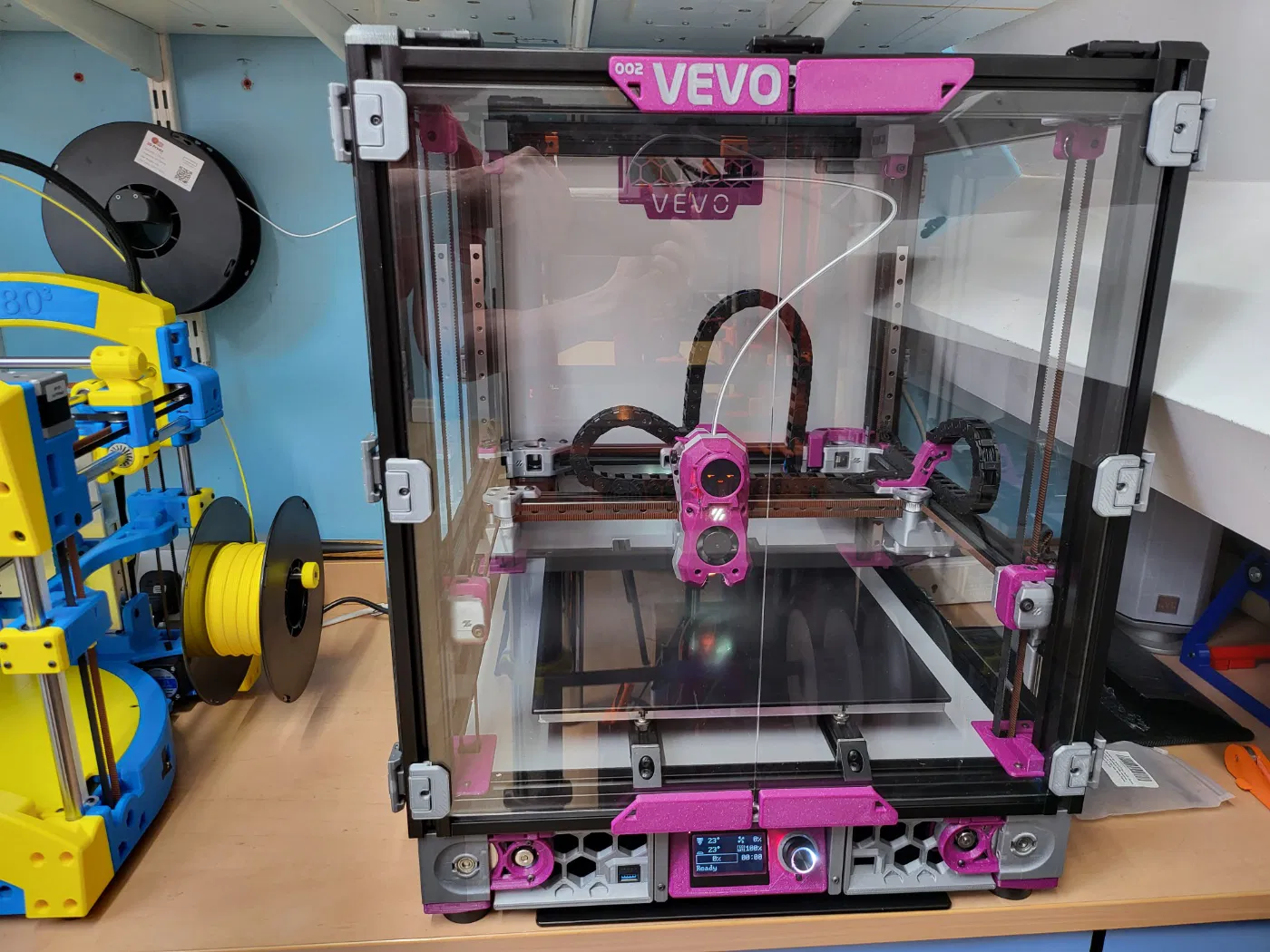

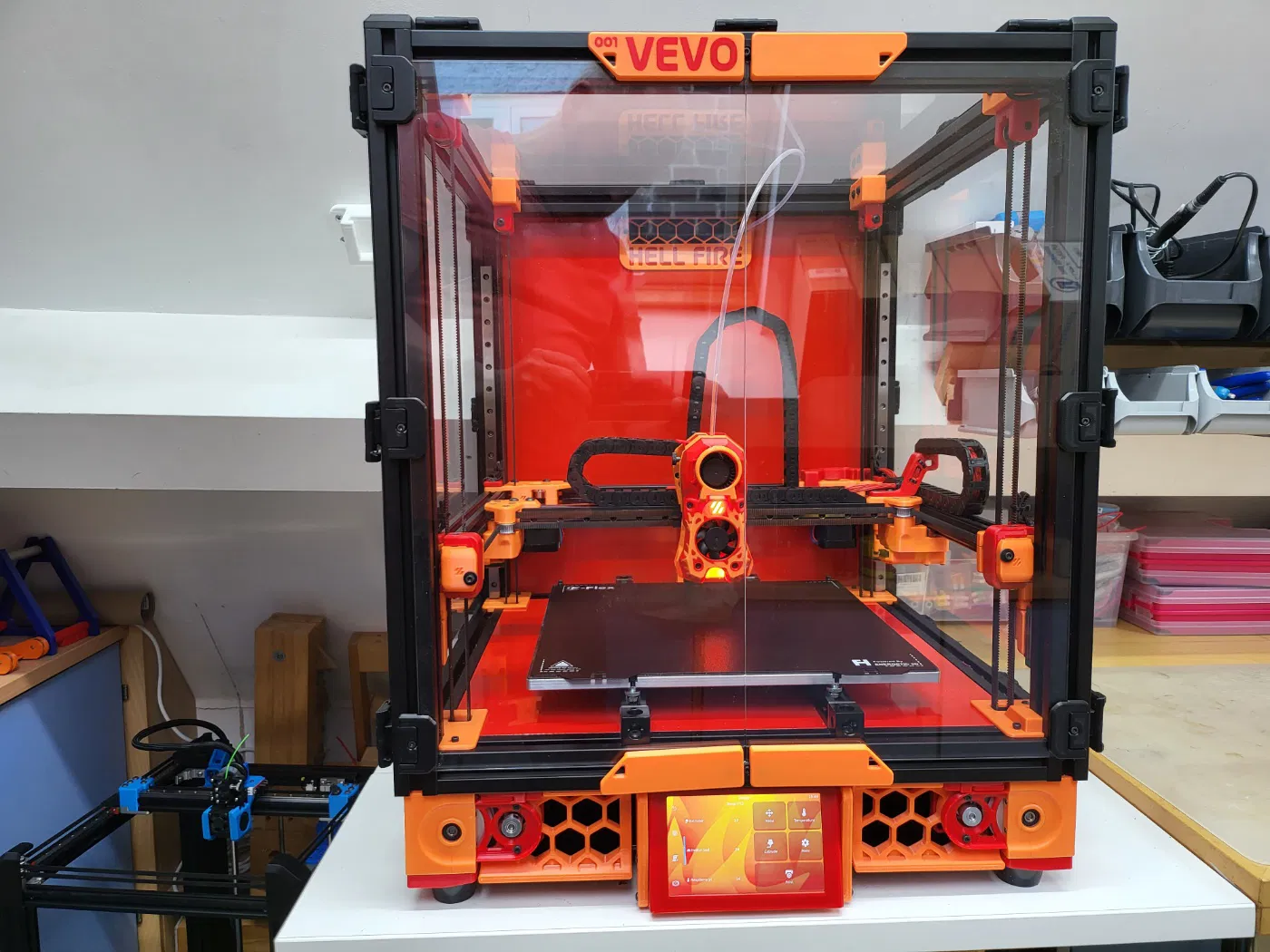

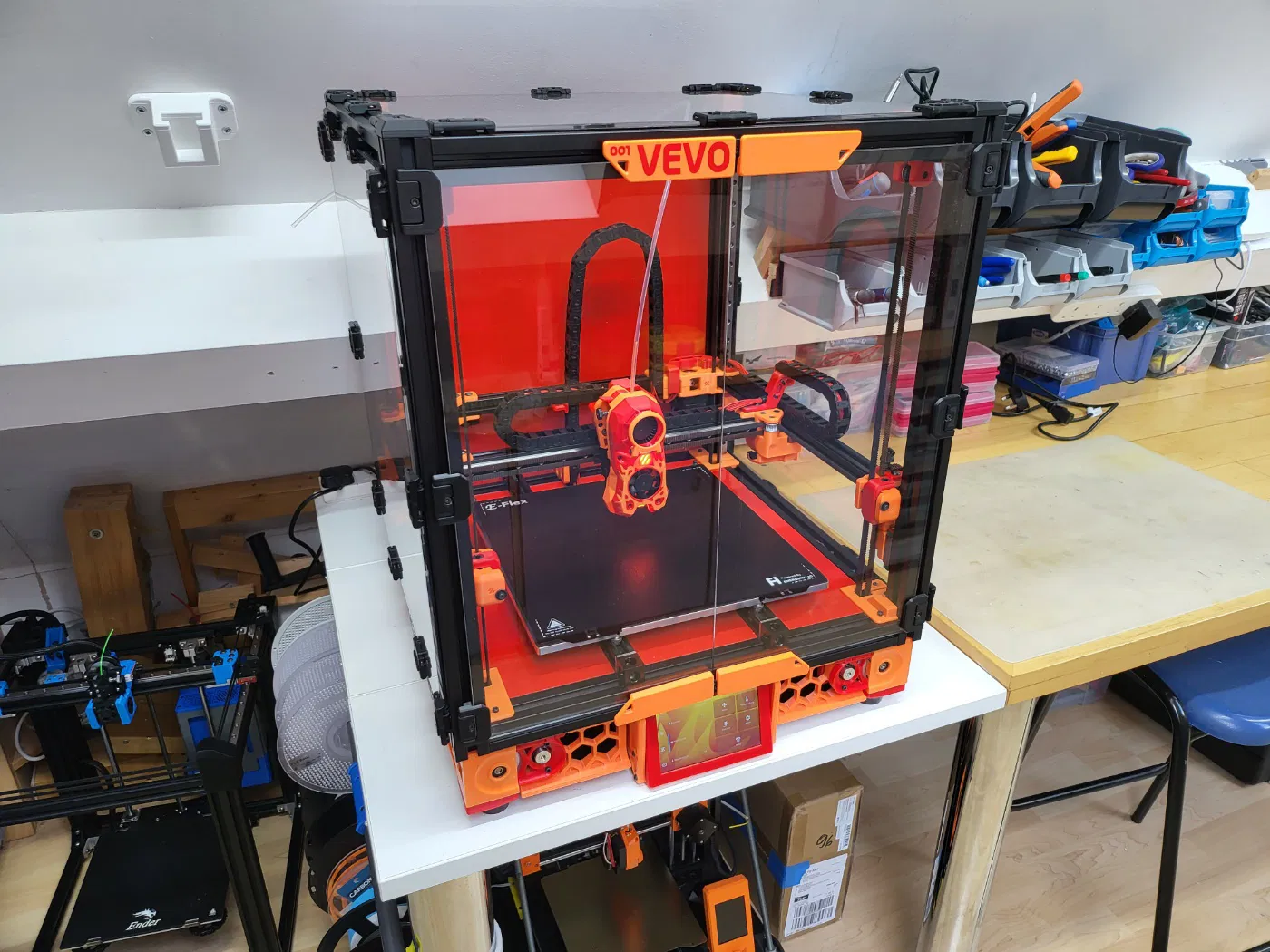

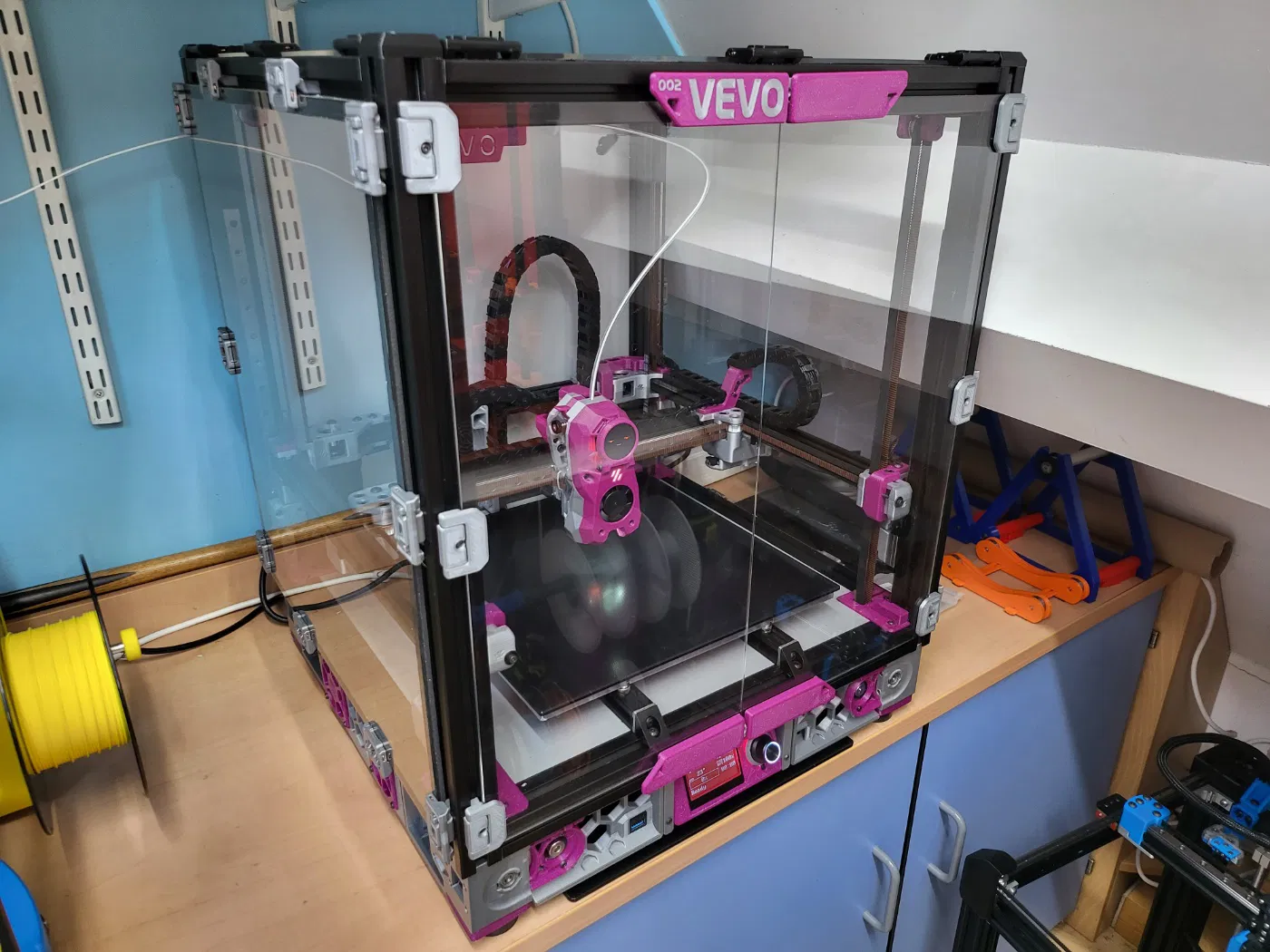

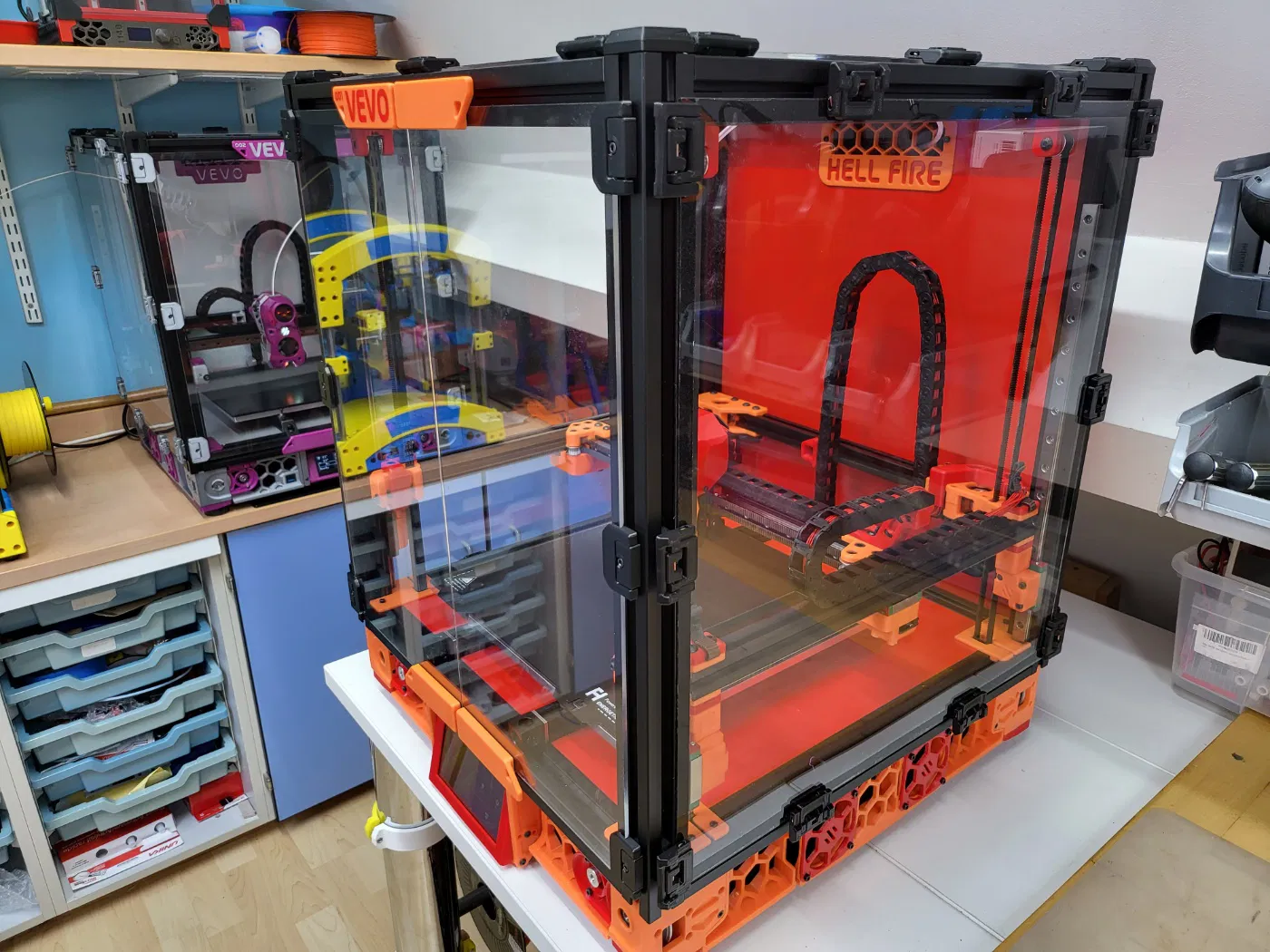

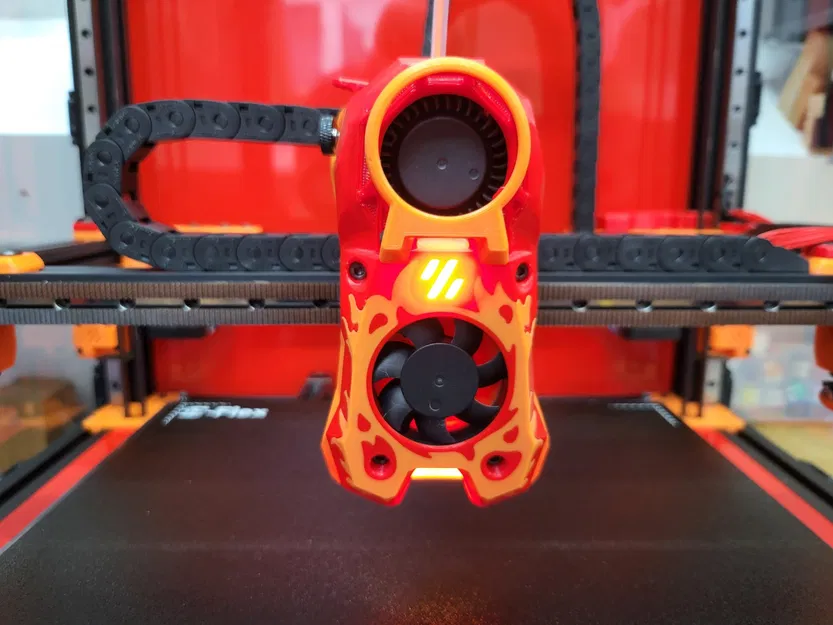

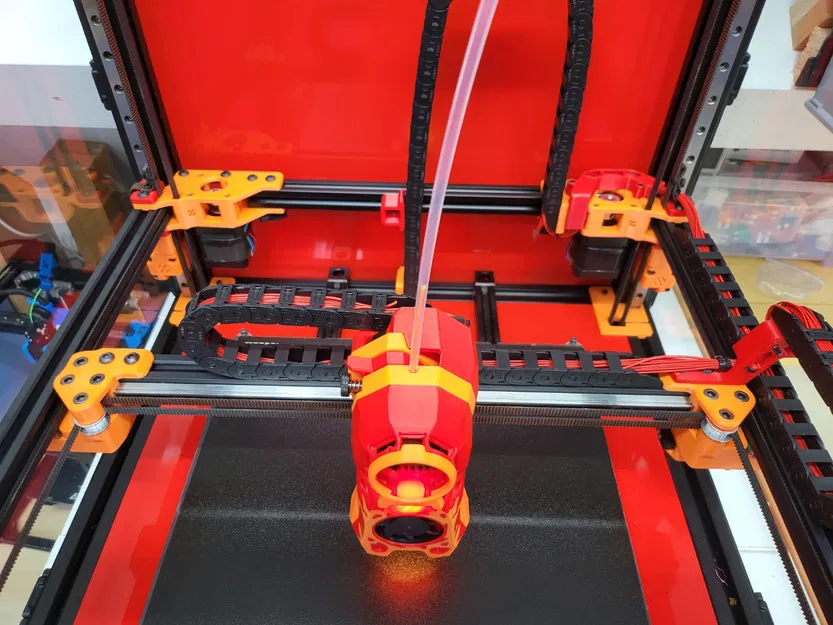

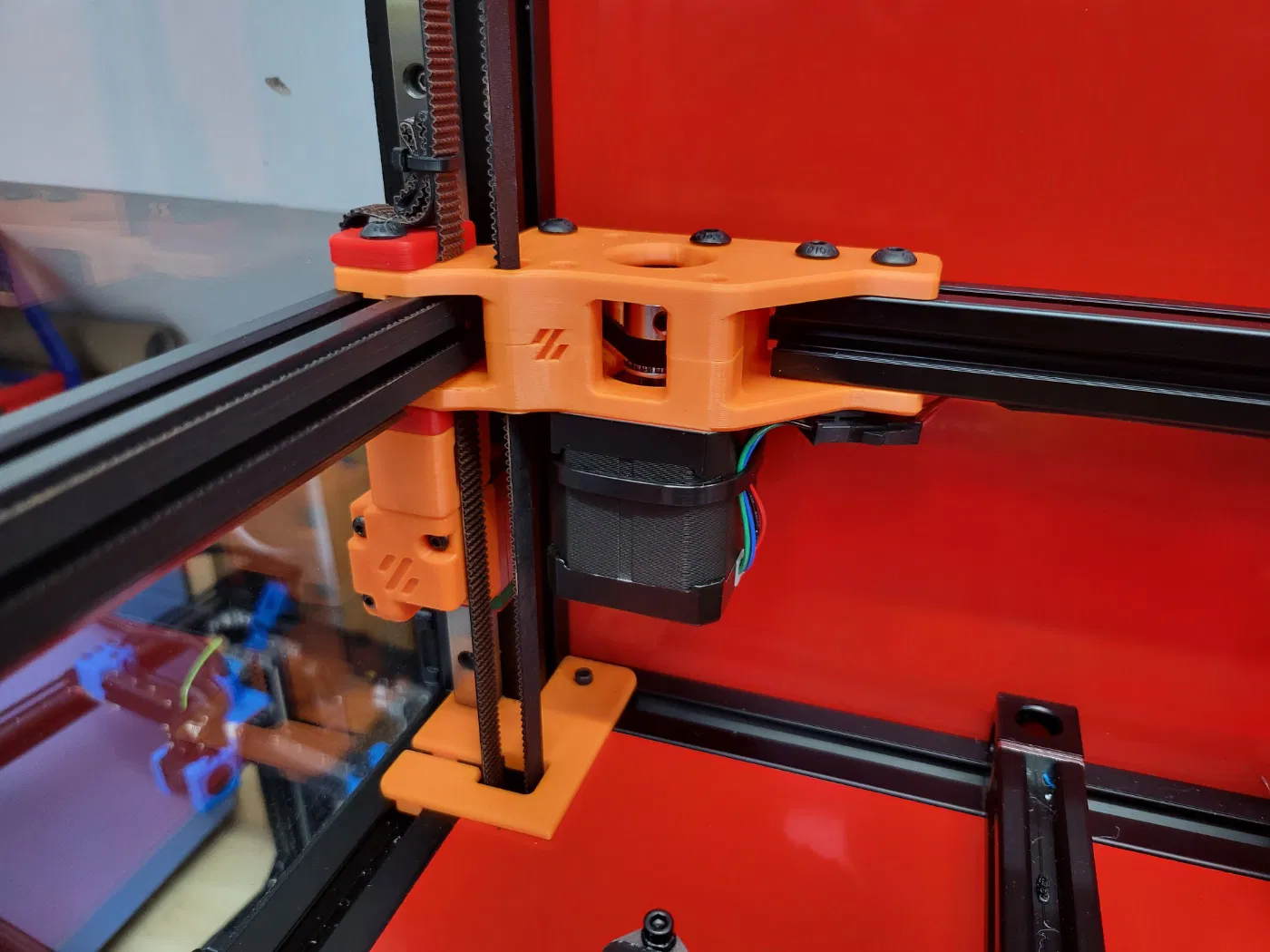

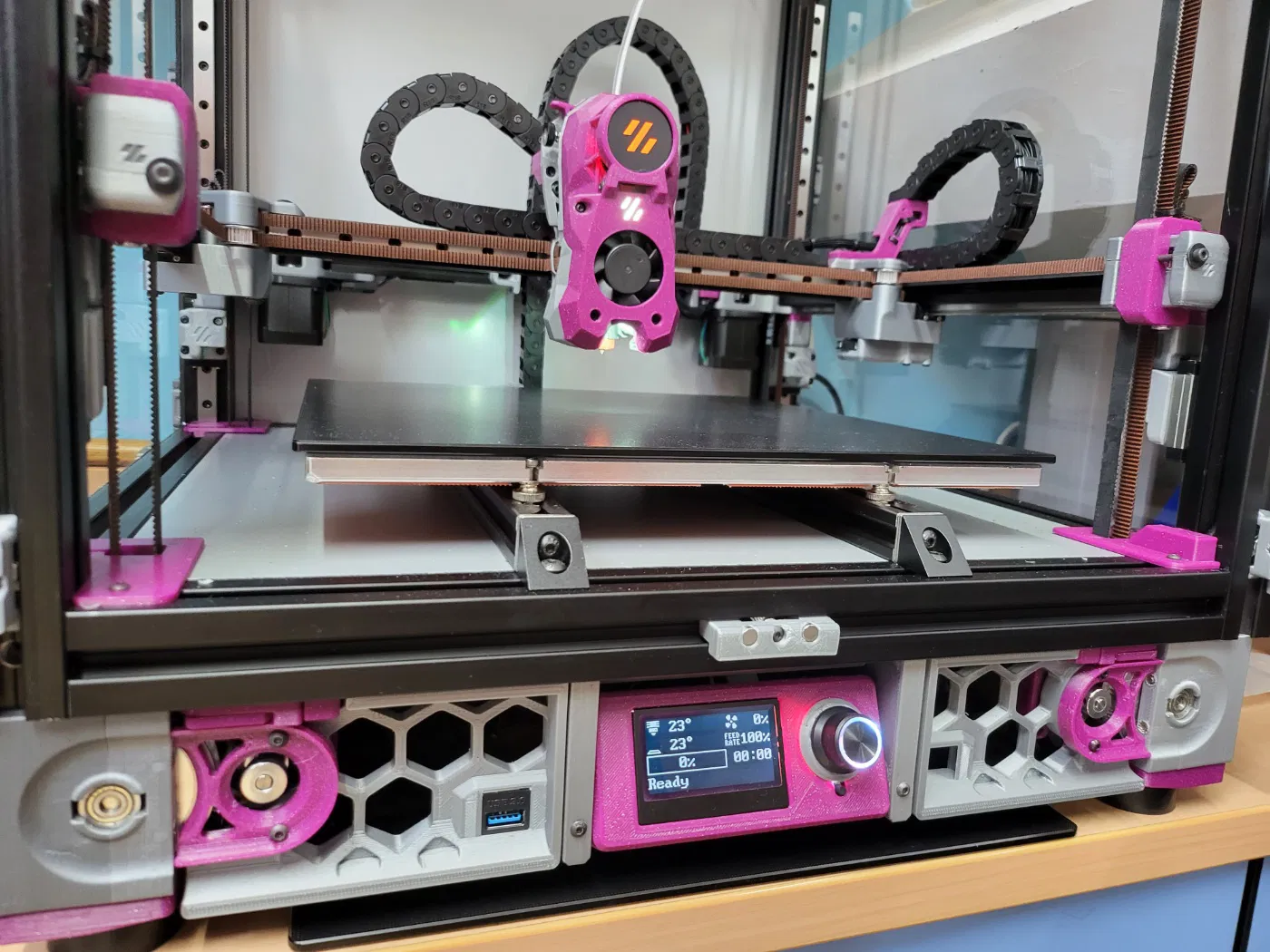

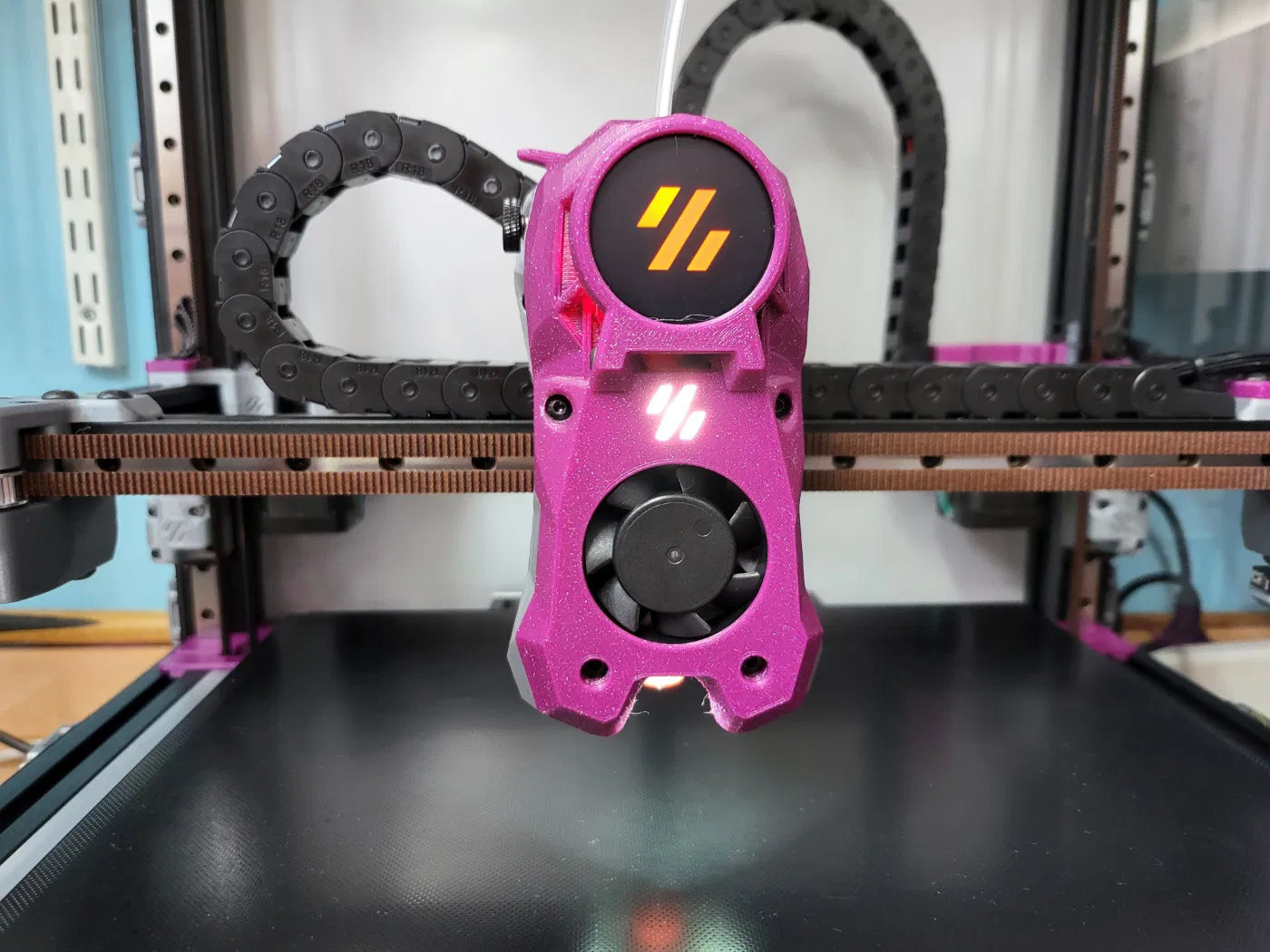

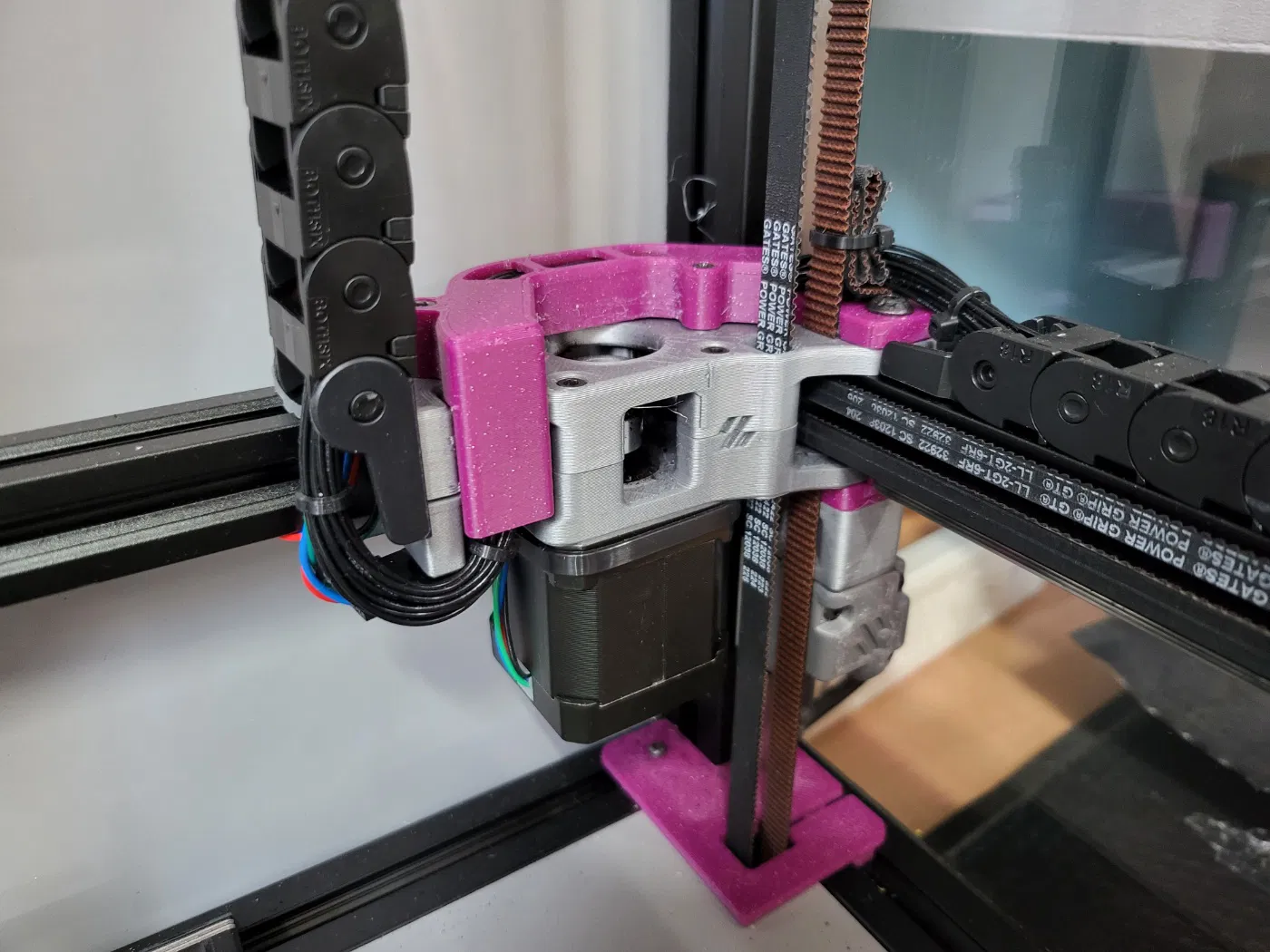

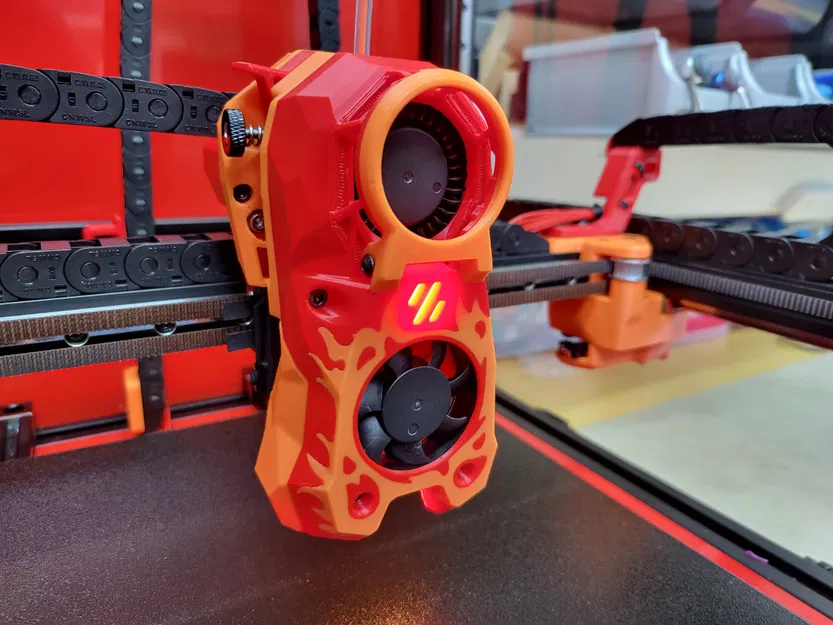

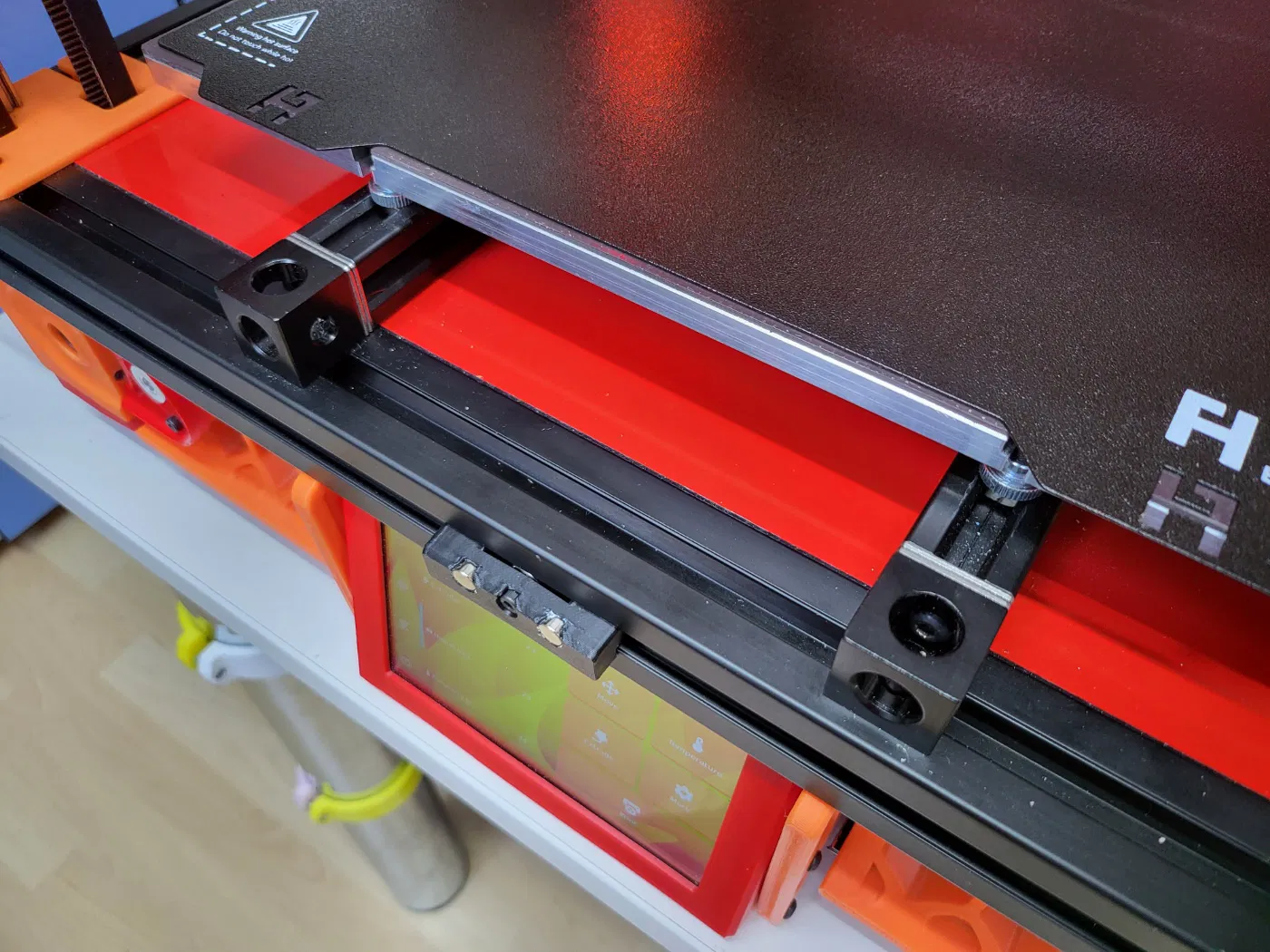

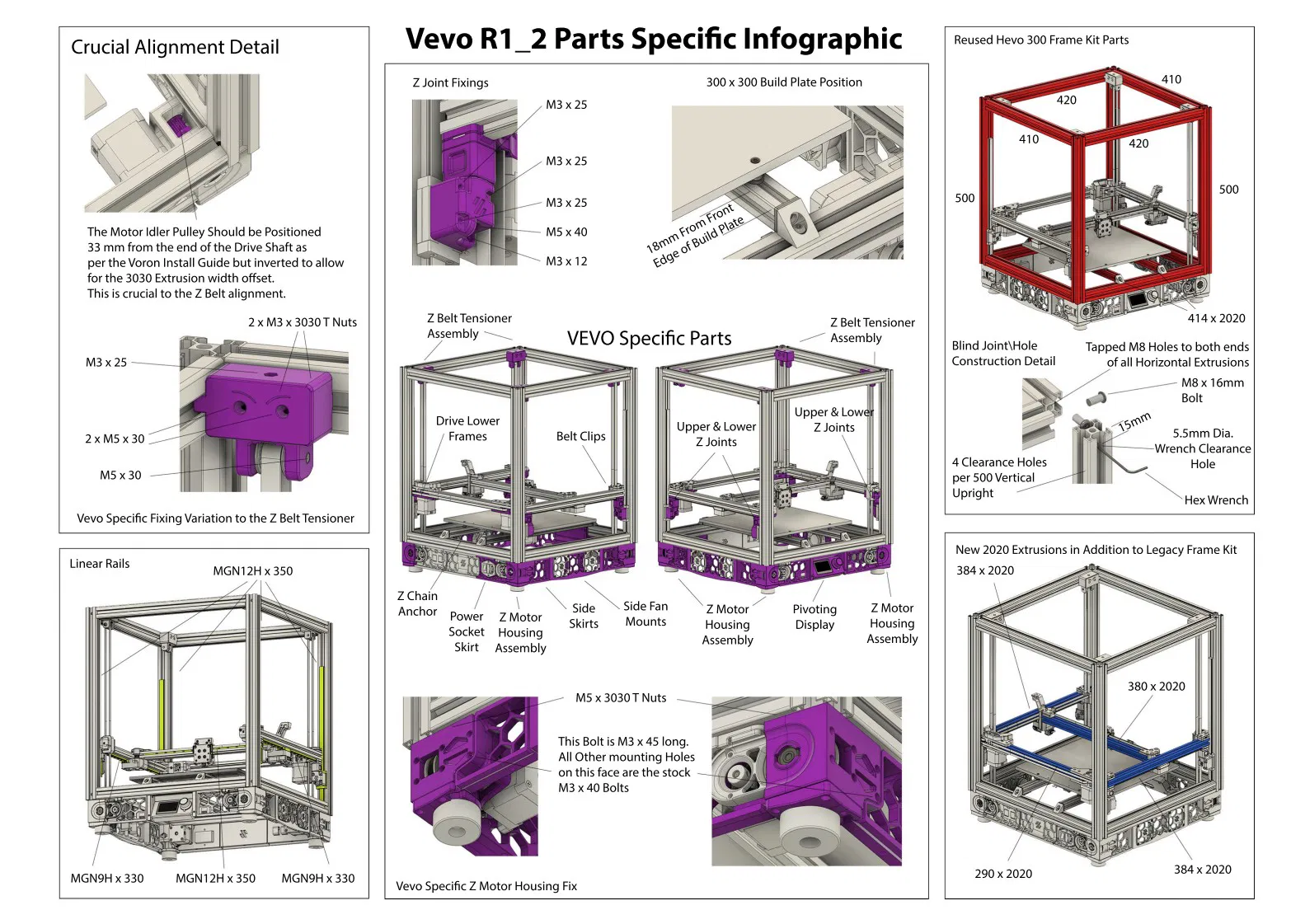

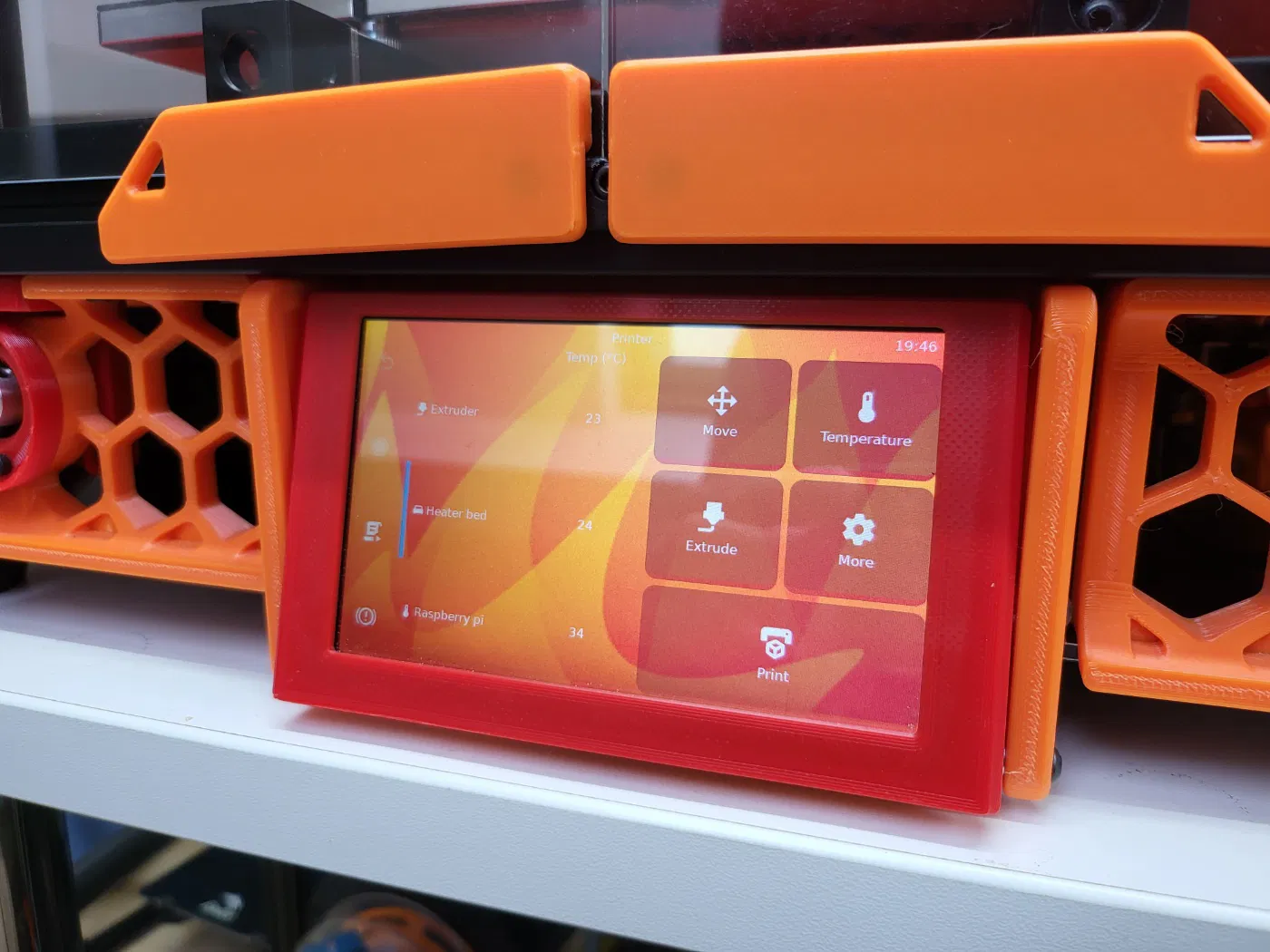

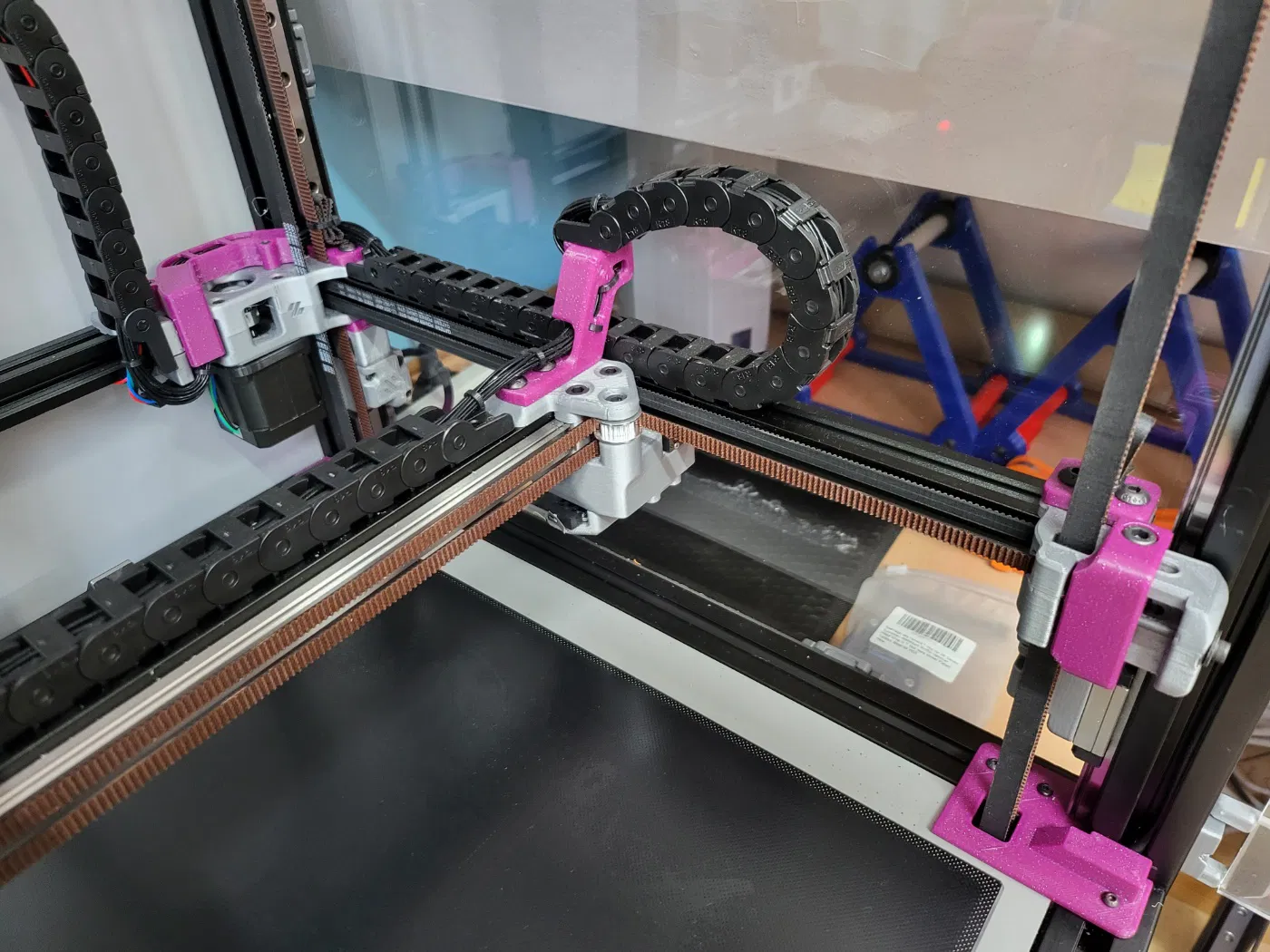

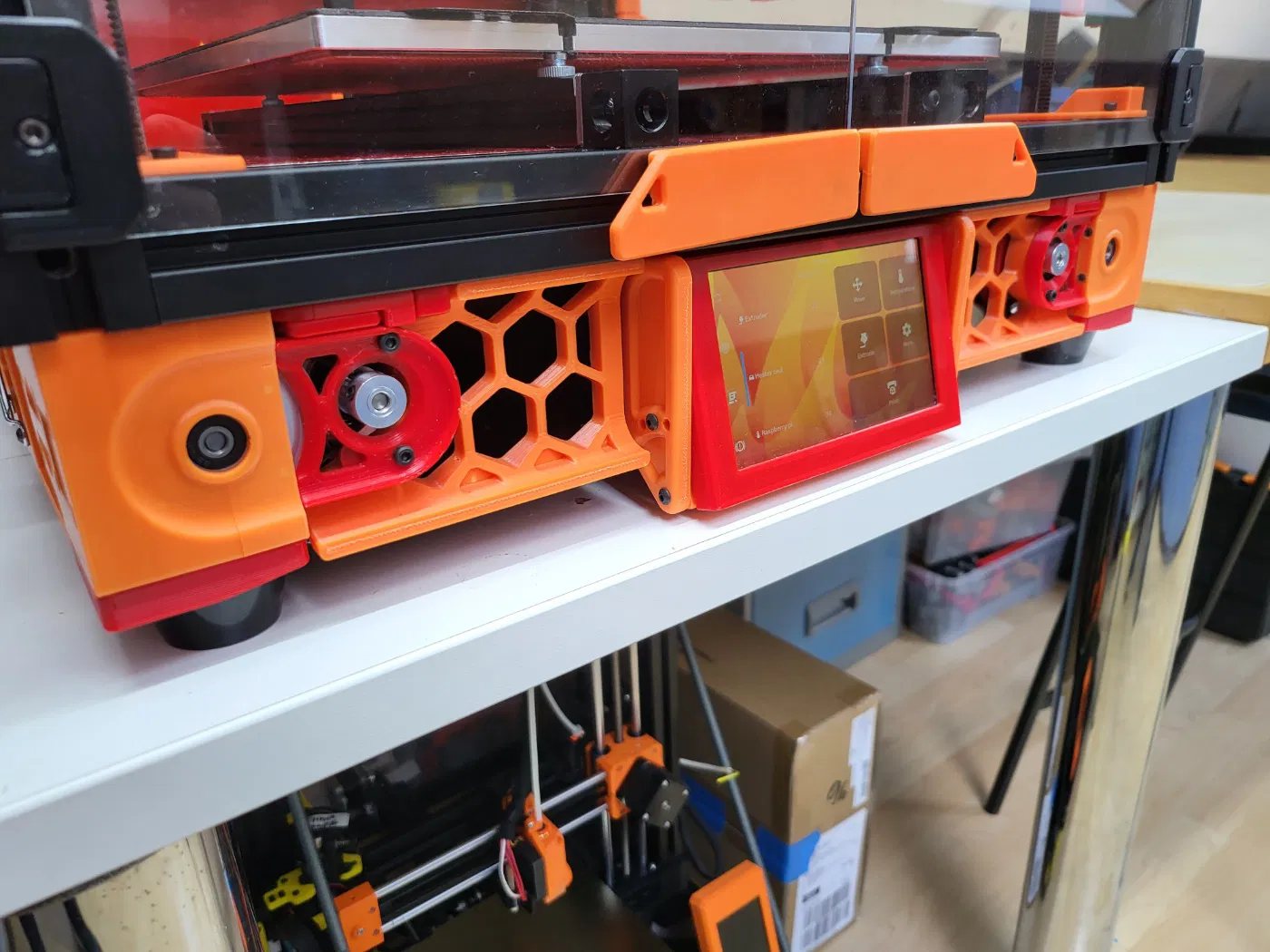

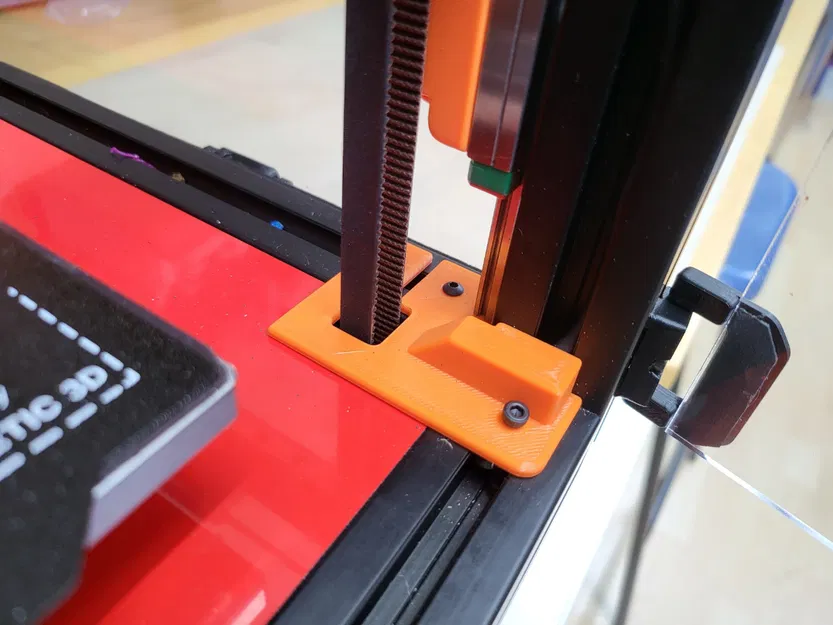

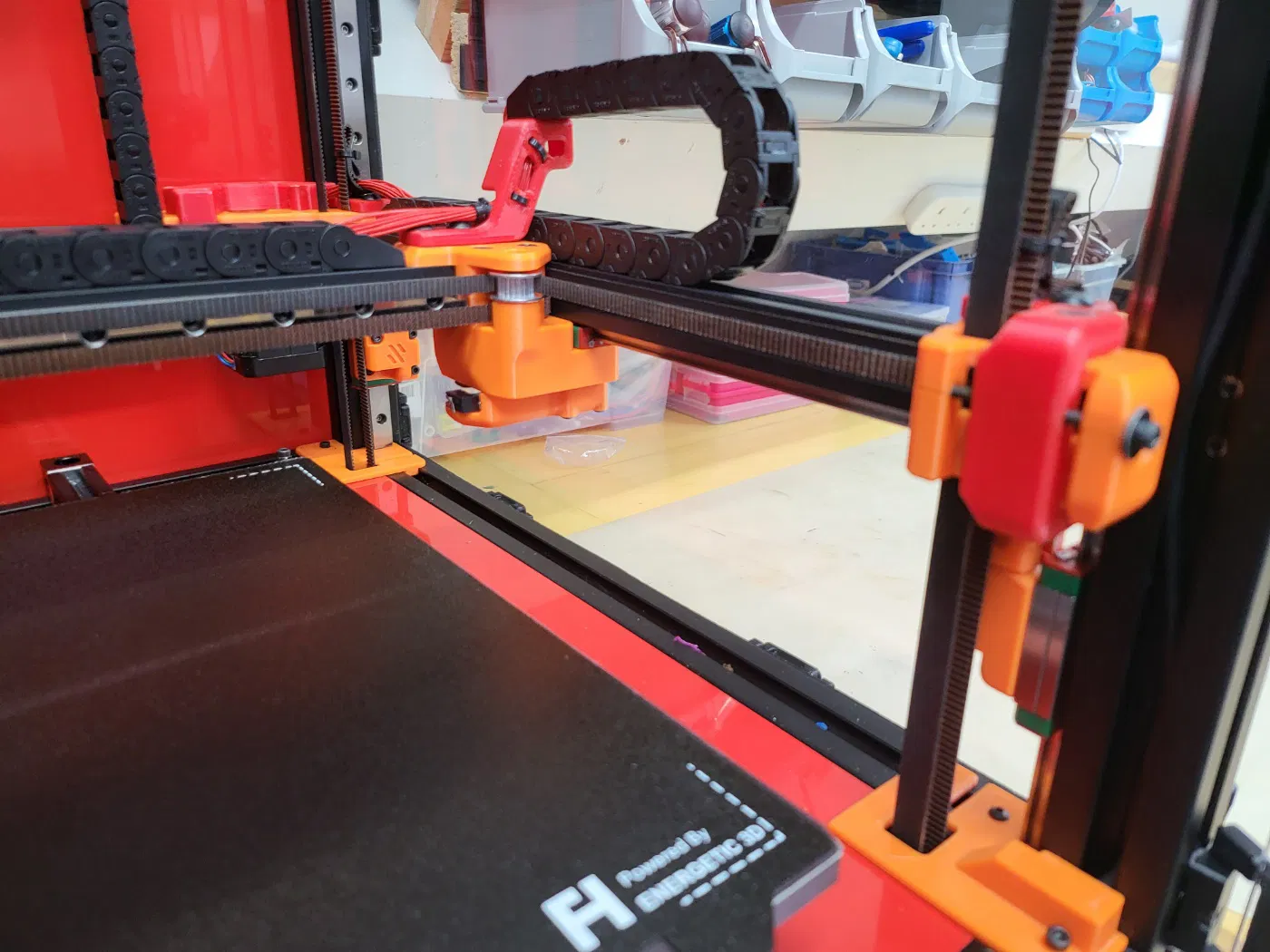

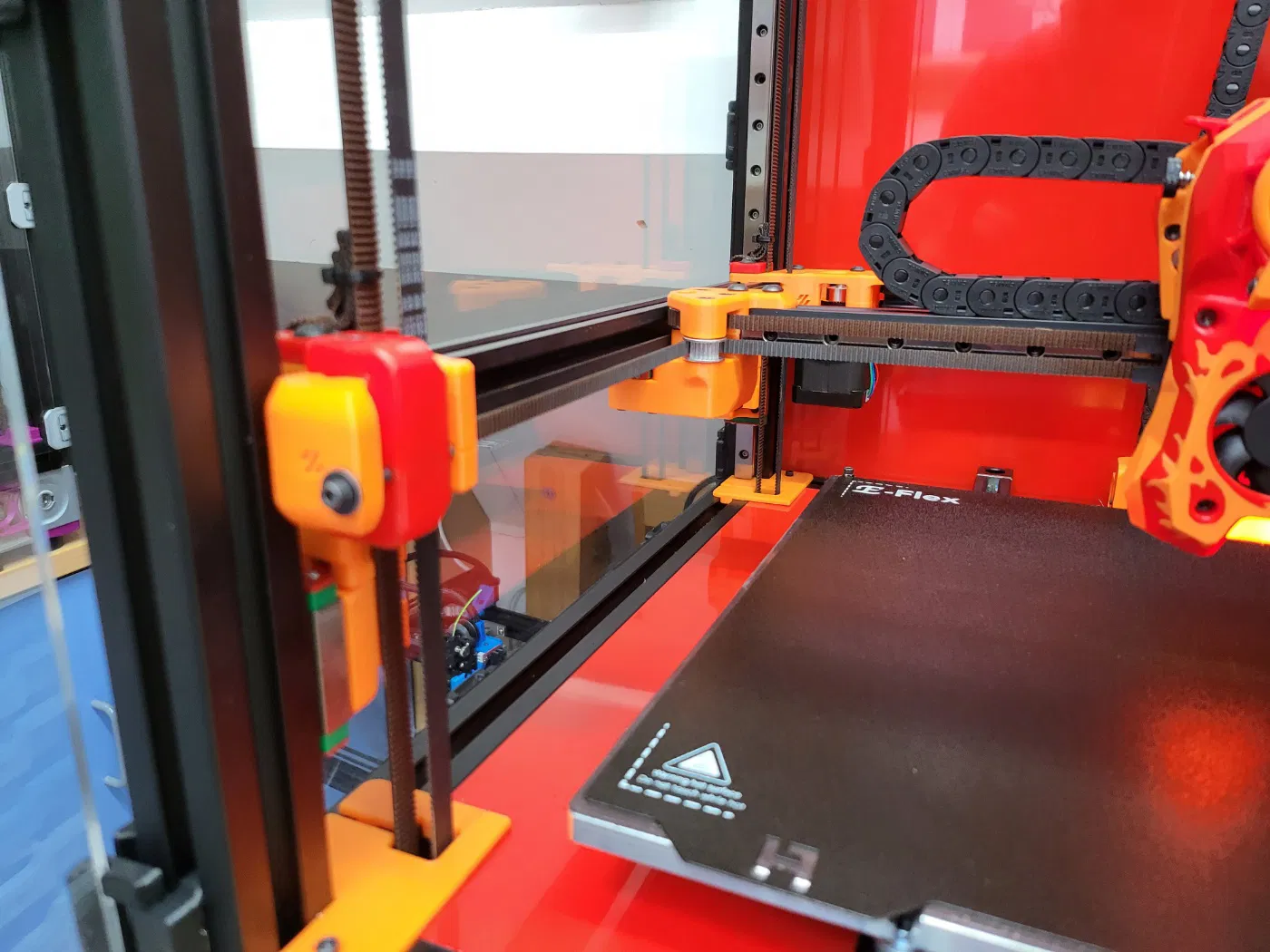

Chuyển đổi Khung Hypercube Evolution thành Voron 2.4 R2 (Vevo)

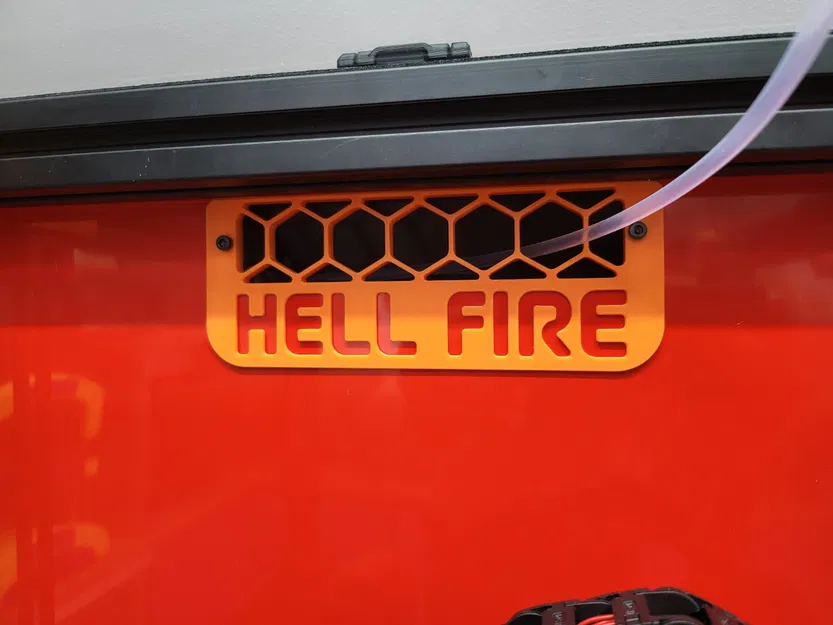

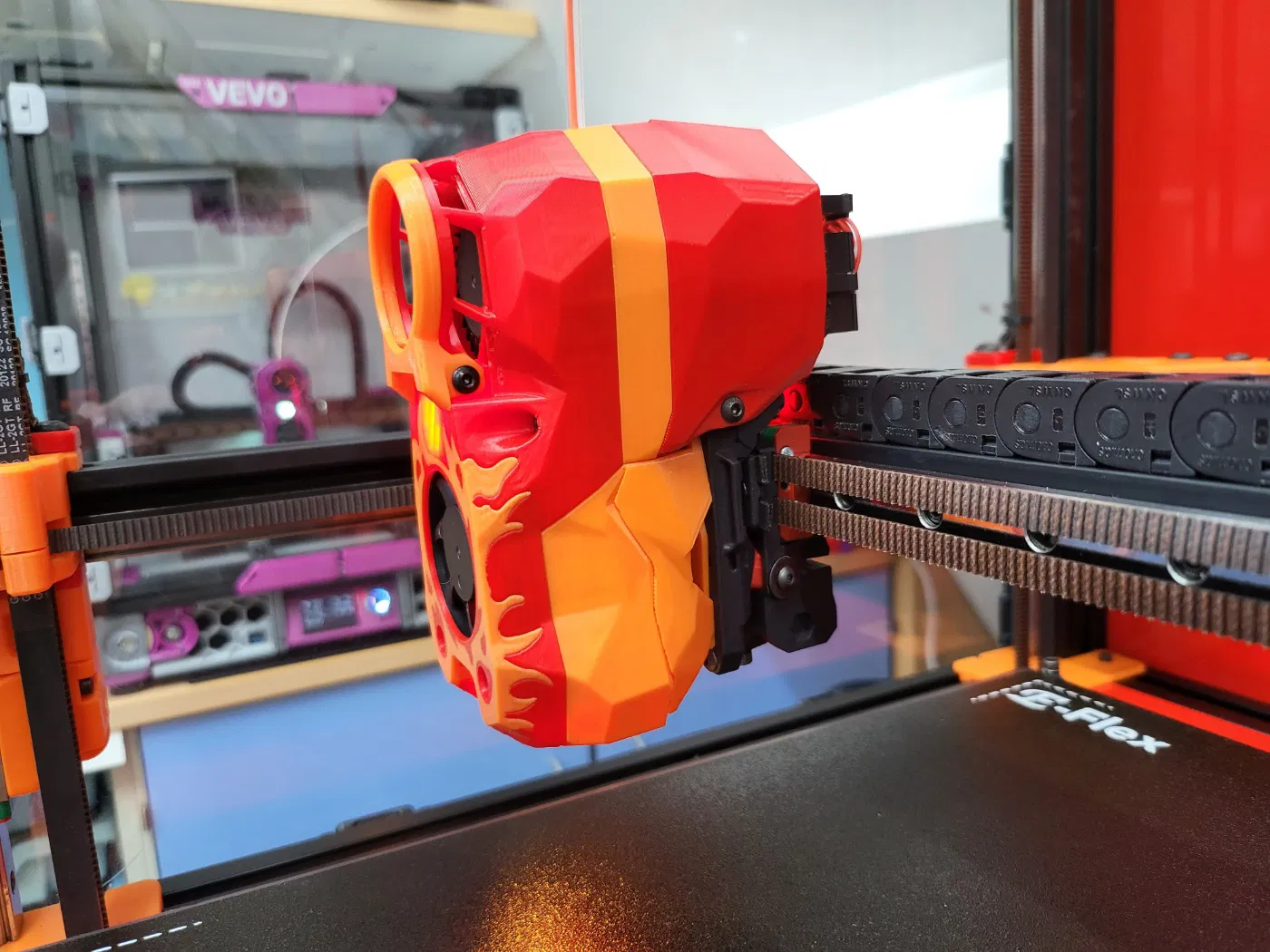

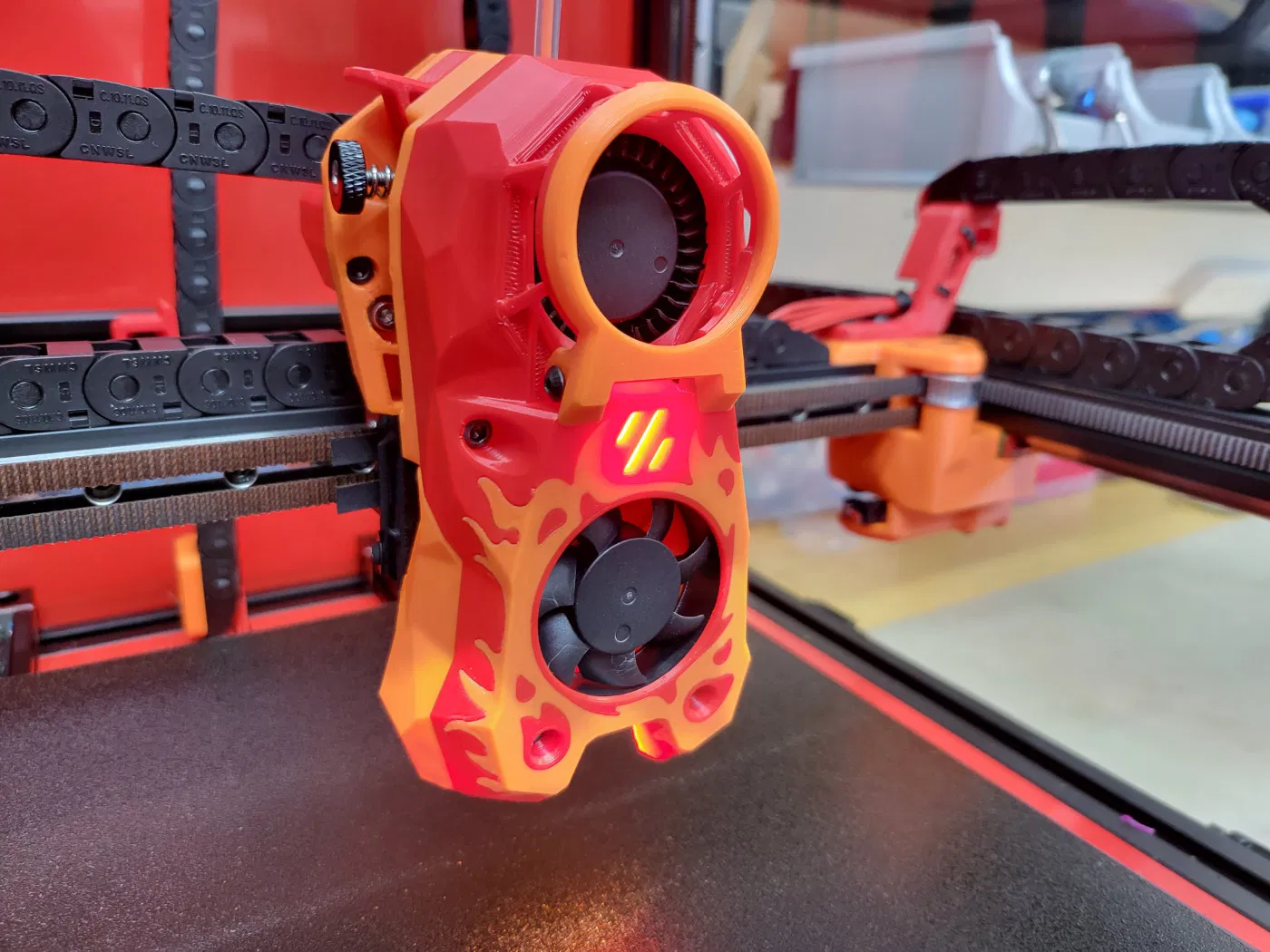

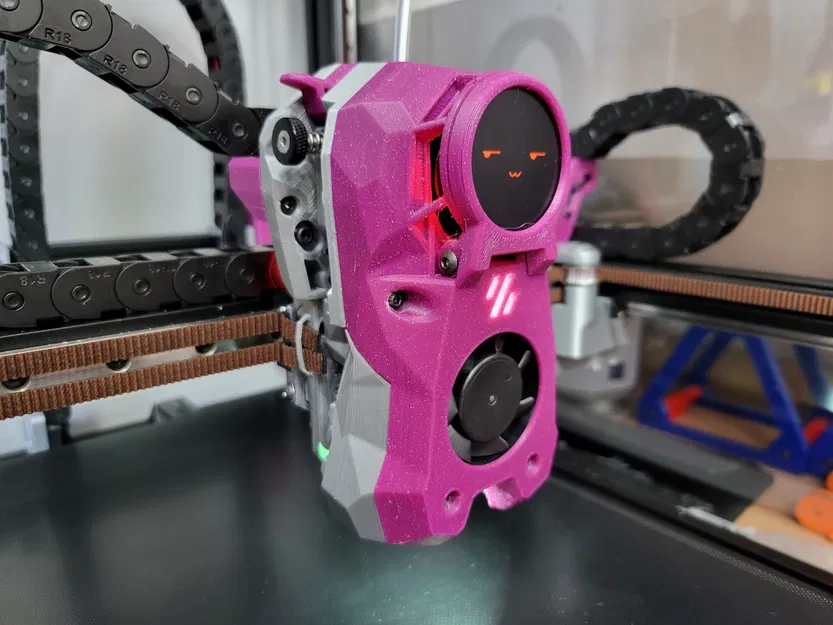

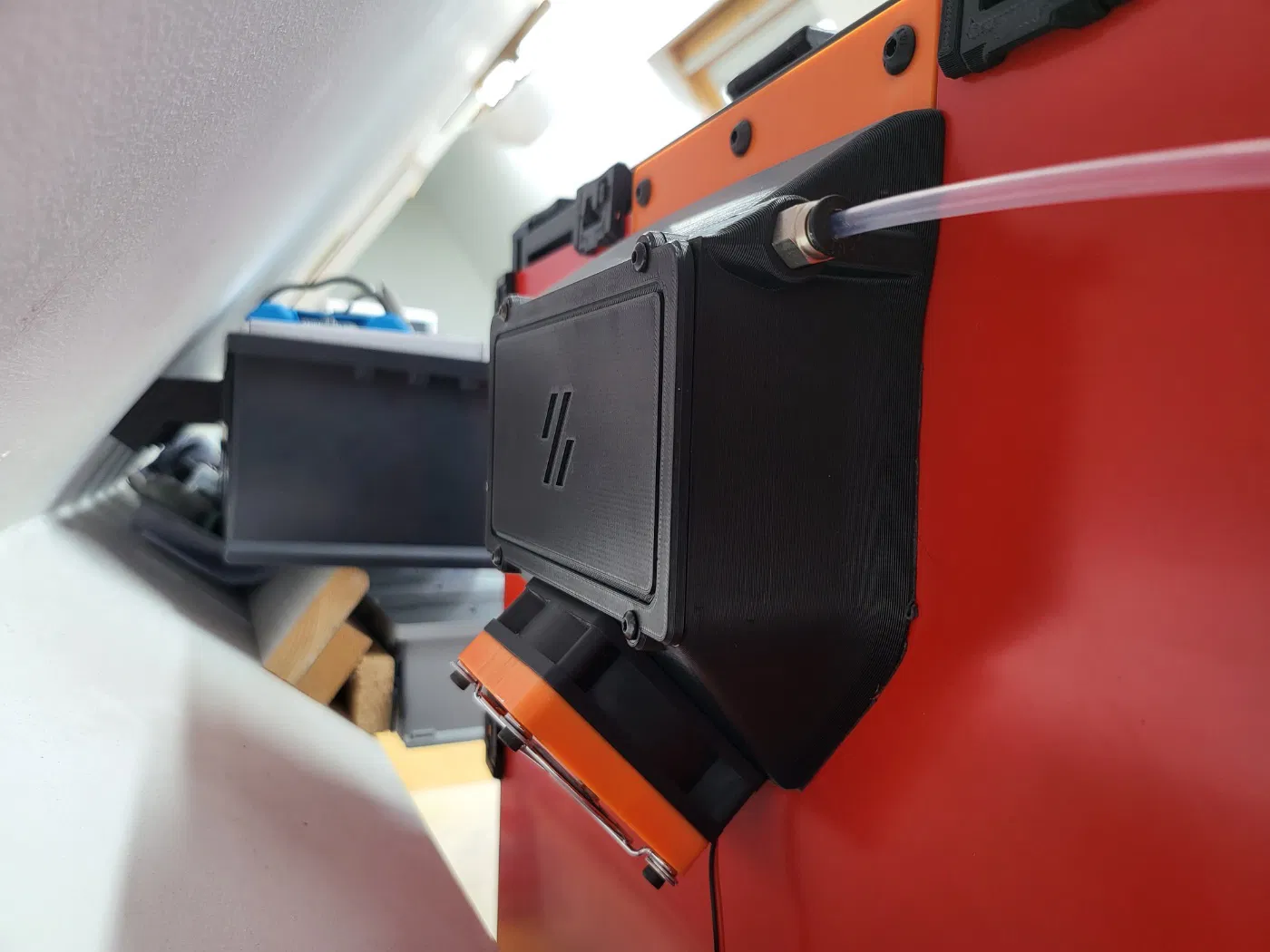

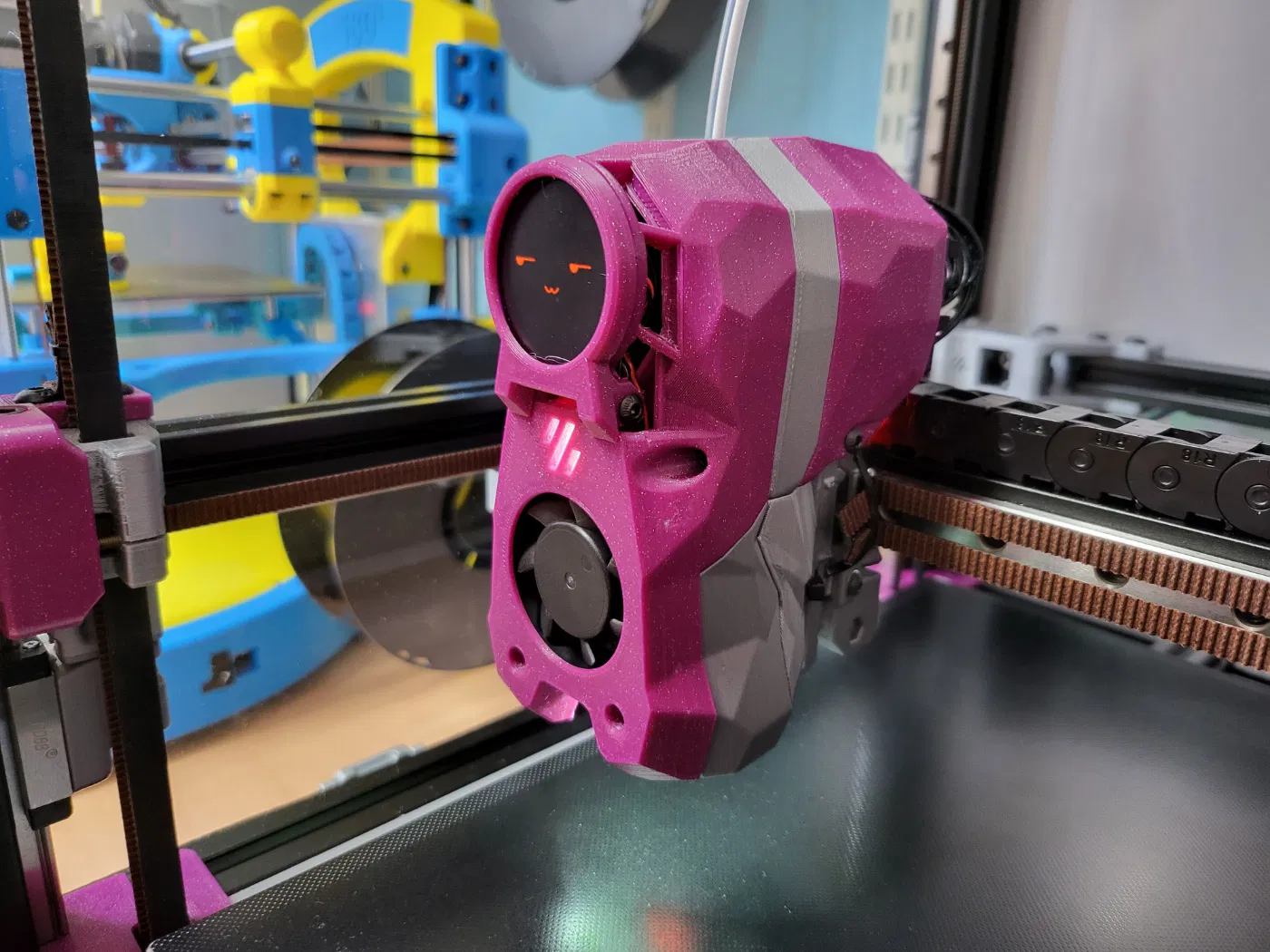

Thiết kế đã được kiểm tra đầy đủ nhưng tài liệu đang trong quá trình hoàn thiện, vui lòng nhắn tin nếu có bất kỳ câu hỏi nào. Chỉnh sửa lần cuối ngày 24\09\23. Ghi nhận & Công nhận cho Nhóm Thiết kế Voron Tôi không chắc liệu đây có thể được coi là một bản remix chính thức hay không và nếu tôi coi nó như vậy, liệu nó có làm mọi thứ trở nên phức tạp hơn không? Do đó, tôi muốn ghi nhận & công nhận đầy đủ cho Nhóm Thiết kế Voron về thiết kế, tài liệu gốc của Voron 2.4 R2 & công việc thiết kế mã nguồn mở tuyệt vời của họ nói chung. Ghi nhận & Công nhận cho nhchiu Bánh răng lớn CW2 của nhchiu. Xem phần Stealthburner bên dưới. /3d-model/1521-dong-ho-banh-rang-lon-voron-clockwork2 Ghi nhận & Công nhận cho togi Bộ phận chuyển đổi khí thải gắn bên của tôi dựa trên bộ phận chuyển đổi Voron tuyệt vời này. Bản gốc hoạt động hoàn hảo, tôi chỉ thêm các chốt nắp bổ sung và xoay lại bộ phận để in tốt hơn một chút theo ý kiến của tôi. Tôi sẽ xuất bản riêng dưới dạng bản remix. Voron Mods - Exhaust housing side fitting by togi (vorondesign.com) Chi phí Chuyển đổi Một vài suy nghĩ ban đầu về việc chuyển đổi này. Bạn thực sự chỉ giữ lại Bộ khung Extrusion từ bộ kit HEVO ban đầu (trừ khi bạn đã sử dụng Klipper và có thể tái sử dụng RPI). Bạn sẽ không thể tái sử dụng bo mạch điều khiển hiện có trừ khi nó có thể điều khiển độc lập 7 động cơ bước để sử dụng với QGL (Quad Gantry Levelling). Động cơ bước Nema 17 riêng lẻ có thể được tái sử dụng nhưng không phải loại có trục vít tích hợp. Tốt hơn nên có bốn động cơ bước khớp nhau cho bộ nâng Z. Động cơ nhiệt độ cao tốt hơn cho động cơ X & Y bên trong buồng. Thực hiện nỗ lực này, bạn chắc chắn sẽ tiết kiệm được khoảng 150 đô la cho khung nhưng bạn cũng có thể chi thêm ít nhất 700 đến 900 đô la cho các mặt hàng bổ sung, tùy thuộc vào thông số kỹ thuật để hoàn thành dự án này. So với một số bộ kit cao cấp có sẵn, đây vẫn là một giá trị rất tốt nhưng vẫn là một khoản chi phí đáng kể. Khoản chi tiêu cần được xem xét trước khi thực hiện dự án này. Mọi thứ có thể vượt quá tầm kiểm soát, bạn đã được cảnh báo! Tiêu chí Xuất bản - Vui lòng đọc trước khi Bình luận Cập nhật: 24_09_23 Đã tải lên các tệp STL Đã tải lên BOM Bộ phận Chính Đã tải lên Infographic Đặc biệt Vevo Đã tải lên Bản vẽ Tấm Deck. Đã tải lên cài đặt cấu hình QGL & Bed Mesh Các tệp stl chưa được dịch hướng in tốt nhất. Nó nằm trong danh sách dài. Vui lòng bình luận ở đây hoặc trên discord để làm rõ. Discord: https://discord.gg/WmZrQFNe   Vui lòng bình luận hoặc nhắn tin và tôi sẽ cố gắng trả lời trong thời gian ngắn. Tôi không muốn phát minh lại bánh xe với ấn phẩm này. Tôi đã bao gồm một tệp Fusion 360 đầy đủ để minh họa việc lắp ráp chung của việc chuyển đổi nhưng sẽ tải lên BOM & các tệp STL cho những gì khác biệt với công việc tuyệt vời mà Nhóm Thiết kế Voron đã tạo ra trong BOM, Hướng dẫn & các tệp STL ban đầu. Nếu bất kỳ Thành viên nào của Nhóm Thiết kế Voron có bất kỳ vấn đề nào với bất kỳ điều gì trong số này hoặc bất kỳ hình thức ghi nhận/cấp phép nào, vui lòng cho tôi biết và tôi sẽ điều chỉnh càng sớm càng tốt. Tôi đã ghi chú nơi có những thay đổi cụ thể về chốt và kích thước. Tuy nhiên, tôi sẽ không liệt kê tất cả các chốt tiêu chuẩn trong hướng dẫn hoặc BOM gốc, chỉ những thay đổi. Tôi cũng đã thiết kế nhiều bộ phận chuyển đổi bổ sung cho Vevo, chẳng hạn như màn hình gắn trên đỉnh có thể xoay: BTT TFT35-SPI V2.1 Pivoting Display Mount by boothyboothy | Tải xuống mô hình STL miễn phí | Printables.com Bộ phận Tiêu chuẩn so với Bộ phận Tùy chỉnh Phần lớn các bộ phận là tiêu chuẩn ngoại trừ một vài con bu lông lẻ tẻ. Thay đổi lớn là việc sử dụng Ray trượt tuyến tính MGN12H cho trục Z vì khe của thanh nhôm 3030 quá lớn so với ray MGN9H tiêu chuẩn cho trục Z. Thiết kế vẫn giữ ray MGN9H cho trục Y và ray MGN12H cho trục X nhưng cả hai đều có độ dài khác với thiết kế V2.4 300 tiêu chuẩn. Ngoài ra còn có 3 thanh nhôm 2020 bổ sung với độ dài khác nhau cần thiết cho Gantry XY. Hai trong số các bộ phận hỗ trợ giường HEVO 2020 hiện có có thể được tái sử dụng cho bộ phận hỗ trợ Tấm Lắp ráp nhưng sẽ yêu cầu thêm một vài vòng đệm vuông để bù đắp 6 mm trên chiều dài vì chúng hơi ngắn. Các puli không tải của động cơ trên bộ phận động cơ Z được đặt cách trục 33 mm theo Tài liệu Voron nhưng bị đảo ngược để cho phép thanh nhôm lớn hơn. Đây là một điểm quan trọng và cần lưu ý. Không đảo ngược các puli sẽ gây ra rất nhiều rắc rối sau này trong quá trình lắp ráp. Tôi sẽ cố gắng xuất bản một cái gì đó về điều này sớm. Vui lòng đảm bảo bạn tham khảo các trang bổ sung của Hướng dẫn khi xuất bản hoặc nhắn tin cho tôi. Có một vài điều chỉnh, như đảo ngược các puli/bánh răng không tải của trục Z, sẽ rất khó để sửa chữa sau này trong quá trình xây dựng. Các Công cụ Bổ sung Cần thiết: Máy khoan cầm tay hoặc máy khoan bàn chạy điện Dao ren để tiện ren lõi thanh nhôm. Kích thước phù hợp với kiểu thanh nhôm. Dụng cụ chấm tâm kim loại loại nhỏ. Bàn kẹp hoặc kẹp giúp cuộc sống dễ dàng hơn nhiều. Lắp ráp Khung Có một số chế tạo cơ bản cần thiết cho các thanh nhôm. Tối thiểu cần một số kỹ năng làm việc kim loại cơ bản. Máy khoan bàn và kẹp không phải là thiết yếu nhưng chúng giúp cuộc sống dễ dàng hơn rất nhiều. Một bộ gá khoan có thể in được có thể là một lựa chọn nếu sử dụng máy khoan cầm tay. Bạn cũng sẽ cần một dao ren 6 hoặc 8 mm để tiện đầu các thanh nhôm. Tôi không có ý định giải thích cách thực hành tốt nhất hoặc cung cấp bộ gá cho cả hai quy trình cần thiết này. Nếu thanh nhôm 3030 bao gồm chi tiết chấm tâm tuyến tính. Đánh dấu đường tâm cách đầu 15 mm bằng dụng cụ chấm tâm trước khi khoan là một thao tác tương đối dễ dàng và chính xác. Với phương pháp lắp ráp lỗ bịt, các lỗ có dung sai khá lớn. Tất cả chúng chỉ đóng vai trò là lỗ hở, cho phép dụng cụ lục giác tiếp cận để xoay bu lông được che giấu. Bu lông di chuyển lên xuống theo chi tiết khe thanh nhôm tuyến tính nên có khá nhiều khoảng trống tương đối. Thiết kế V2 thực sự chỉ phù hợp với phương pháp lắp ráp lỗ bịt/che giấu của Voron. Việc chuyển đổi này thực sự sẽ không hoạt động với một số loại kẹp góc như các thiết kế khác hoặc phương pháp lắp ráp HEVO ban đầu. Không nên giả định rằng phương pháp lắp ráp khung HEVO hiện có có thể được sử dụng, điều này sẽ không hoạt động hoặc ít nhất là hạn chế nghiêm trọng thể tích xây dựng. Bộ kit thanh nhôm HEVO 3030 hiện có được lắp ráp bằng phương pháp lỗ bịt tiêu chuẩn của Voron. Do đó, tùy thuộc vào kiểu thanh nhôm (xem tài liệu lắp đặt), một lỗ 5,5 đến 6 mm sẽ cần thiết cách đầu 15 mm ở hai bên của các thanh nhôm 500 mm (trục Z). Các thanh nhôm liền kề cũng sẽ cần được tiện để nhận các bu lông cố định. Phương pháp này vượt trội/gọn gàng hơn hầu hết các phương pháp cố định khác mà tôi đã sử dụng (làm tốt lắm Voronies!). Nó cũng rất cứng cáp và làm cho mọi thứ vuông vắn một cách đẹp mắt. Đặc biệt với chốt bu lông M8. Đầu nóng/Đầu công cụ Stealthburner. Stealthburner đi kèm là bản remix của tôi về các yếu tố thiết kế khác nhau và không phải là bản tiêu chuẩn. Thiết kế hiện tại sử dụng Voron Tap R8 làm cảm biến cân bằng. Tôi cũng đã kết hợp với một số bản remix & lời cảm ơn, Bánh răng lớn CW2 của nhchiu. liên kết tại đây: Large Gear Clockwork2 by nhchiu | Tải xuống mô hình STL miễn phí | Printables.com Tôi sẽ xuất bản bản remix Bánh răng lớn riêng và ghi nhận bản remix trong tương lai gần khi tôi chuyển sang SB Tiêu chuẩn. Tôi cũng đã bao gồm một chốt bu lông phía trên bổ sung cho thân chính và bao gồm Kenny Mod 2 của tôi cho Màn hình BTT Knomi liên kết tại đây: Kenny Mod 2 for the BTT Knomi Display by boothyboothy | Tải xuống mô hình STL miễn phí | Printables.com Tệp Fusion hiện tại bao gồm đầu nóng Revo Voron tiêu chuẩn. Có một phiên bản Rapido UHF bổ sung trong Kenny Mod 2 ở trên nhưng thân chính là tiêu chuẩn mà không có chốt trên của tôi. Vì thiết kế này sử dụng Voron Tap tiêu chuẩn, tất cả các tùy chọn tiêu chuẩn đều có sẵn từ Git hoặc trang web của Voron Design. Hoặc bạn vẫn có thể sử dụng bộ phận gắn X carriage R2 ban đầu với Đầu dò Klicky nếu muốn. Nếu sử dụng R8 trở lên, tôi khuyên bạn không nên chọn cấu hình bốn nam châm. Ngay cả với keo, sự vừa khít với hai nam châm N52 đối diện là không đủ theo kinh nghiệm cá nhân của tôi. Một mặt trước SB tiêu chuẩn thay thế với bộ phận sửa đổi chốt trên được bao gồm trong tệp Fusion nhưng bộ phận đó bị tắt theo mặc định. Bản lề, Tay nắm & Chốt Cửa Một Bản lề thay thế với độ lệch 0.3 để cho phép khoảng trống lớn hơn cho các tấm cửa cũng được bao gồm trong tệp Fusion nhưng một lần nữa, bị tắt theo mặc định. Thiết kế Chốt sử dụng nhiều độ dài dây đồng 1.5, được tước từ giữa cáp điện đôi & đất. Bất kỳ dây có đường kính tương tự nào cũng được. Chốt của tôi có độ bền thấp khá nhỏ và sử dụng khá nhiều lực căng. Một đoạn dây tóc nhựa cho trục xoay như các thiết kế khác sẽ không bền theo ý kiến của tôi. Có các thiết kế thay thế có sẵn trực tuyến, chỉ cần đảm bảo kích thước tấm được đề xuất được xem xét khi áp dụng thiết kế khác. Tôi đã bao gồm một chi tiết tay nắm kéo dài chỉ để cung cấp diện tích bề mặt lớn hơn cho băng VHB bám vào cửa. Các phiên bản tiêu chuẩn nhỏ hơn nằm trong tệp CAD nhưng bị tắt theo mặc định. In ấn Bánh răng Động cơ lớn & Tấm chính cho SB có một số bộ phận hỗ trợ tích hợp để giúp in các rãnh hướng xuống. Tôi đã sử dụng chiều cao lớp kép trên các khớp trục Z. Giảm chiều cao lớp xuống 0,1 để làm cho khớp nối trơn tru nhất có thể ở phía trên. Tôi cũng đã chà nhám & đánh bóng cả hai mặt của khớp nối sau khi in để đảm bảo khớp nối di chuyển trơn tru nhất có thể mà không bị kẹt. Bản lề Cửa cũng yêu cầu chiều cao lớp tối đa là 0,16 cho trục bản lề và lỗ. Lớp 0,2 sẽ hoạt động nhưng bản lề có thể hơi thô trong quá trình hoạt động. Nói chung, tôi đã in tất cả các bộ phận bằng ABS hoặc ABS+ với 4 lớp bao quanh, 4 lớp trên & dưới và 30% điền. Video https://www.youtube.com/watch?v=yg8zIM2desg https://www.youtube.com/watch?v=Mi-Jn6-ShI8 https://www.youtube.com/watch?v=u2-N2EaZag8&t=2s https://www.youtube.com/watch?v=zLemlD3wsrc&t=3s Chúc may mắn & lời chúc tốt đẹp nhất Boothy Tháng 9 năm 2023
