Giá đỡ màn hình xoay cho BTT TFT35-SPI V2.1

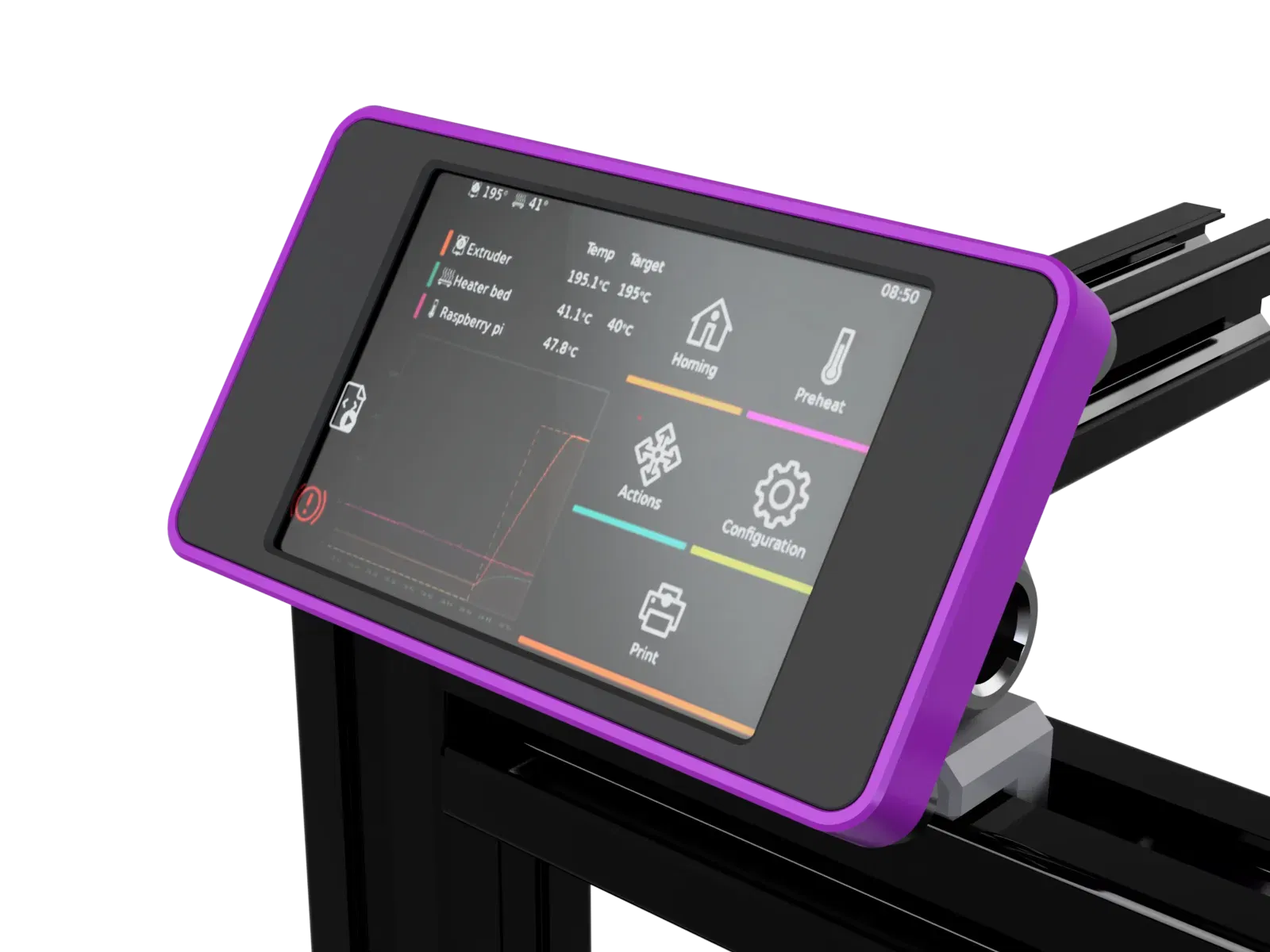

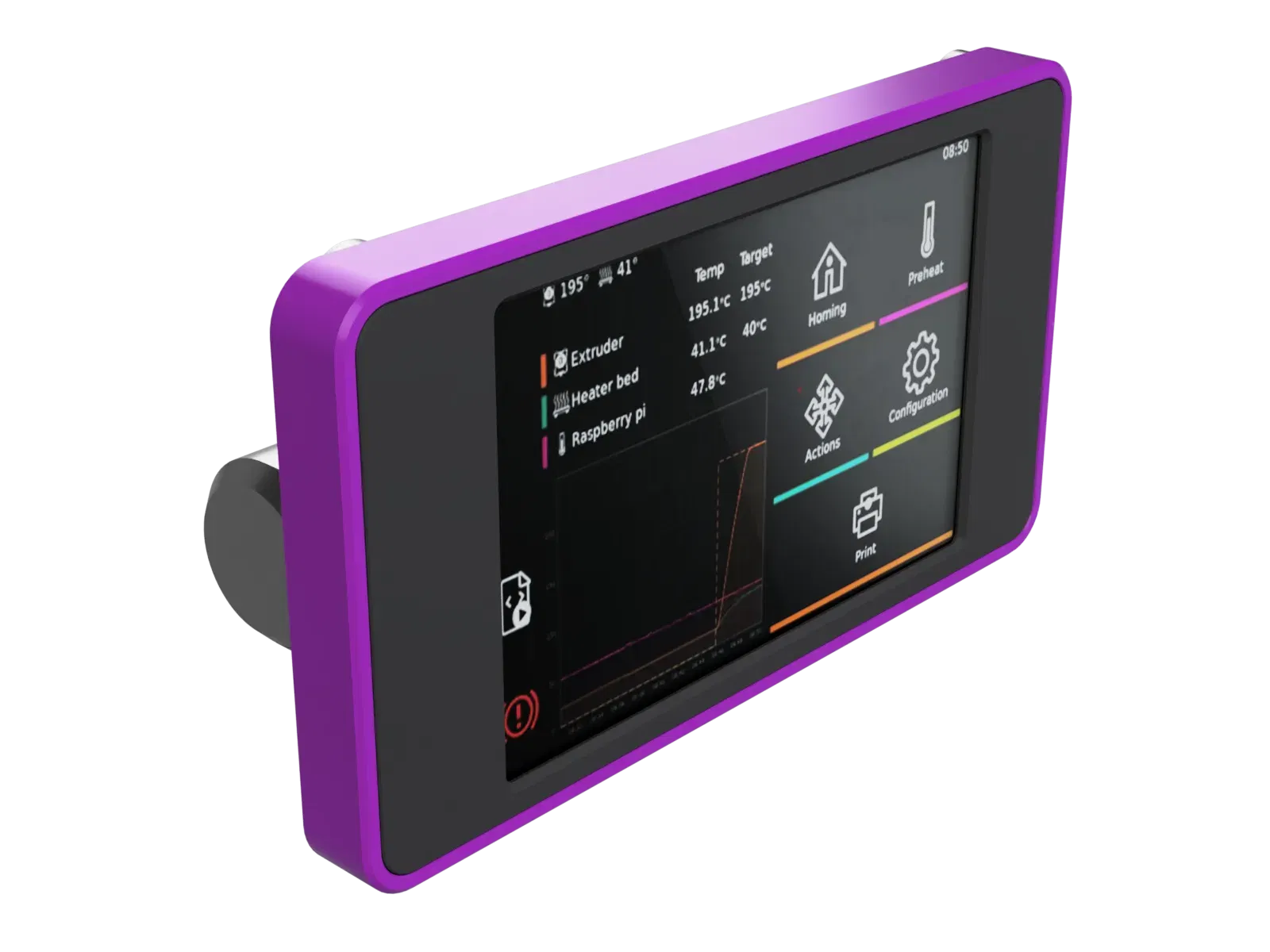

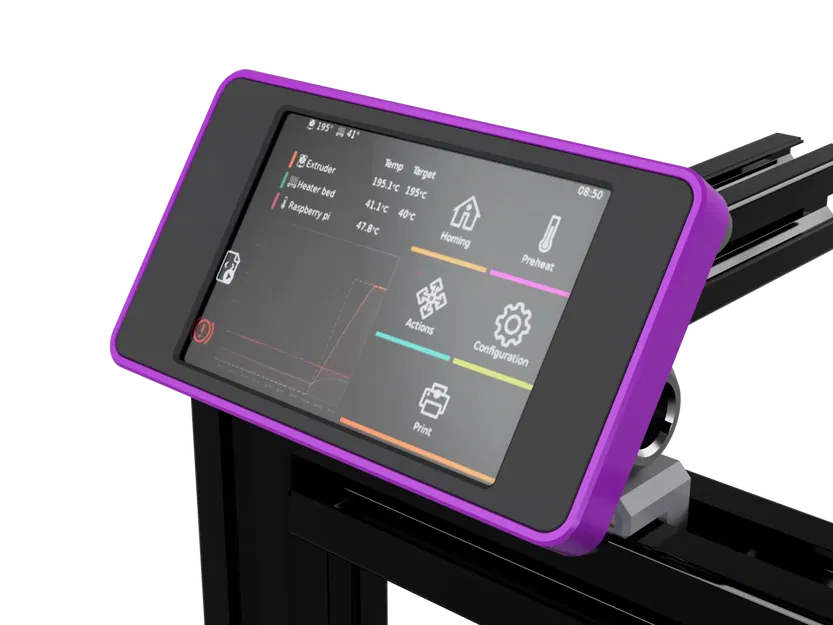

Đây là một Giá Treo Màn Hình Xoay cho BTT TFT35-SPI V2.1

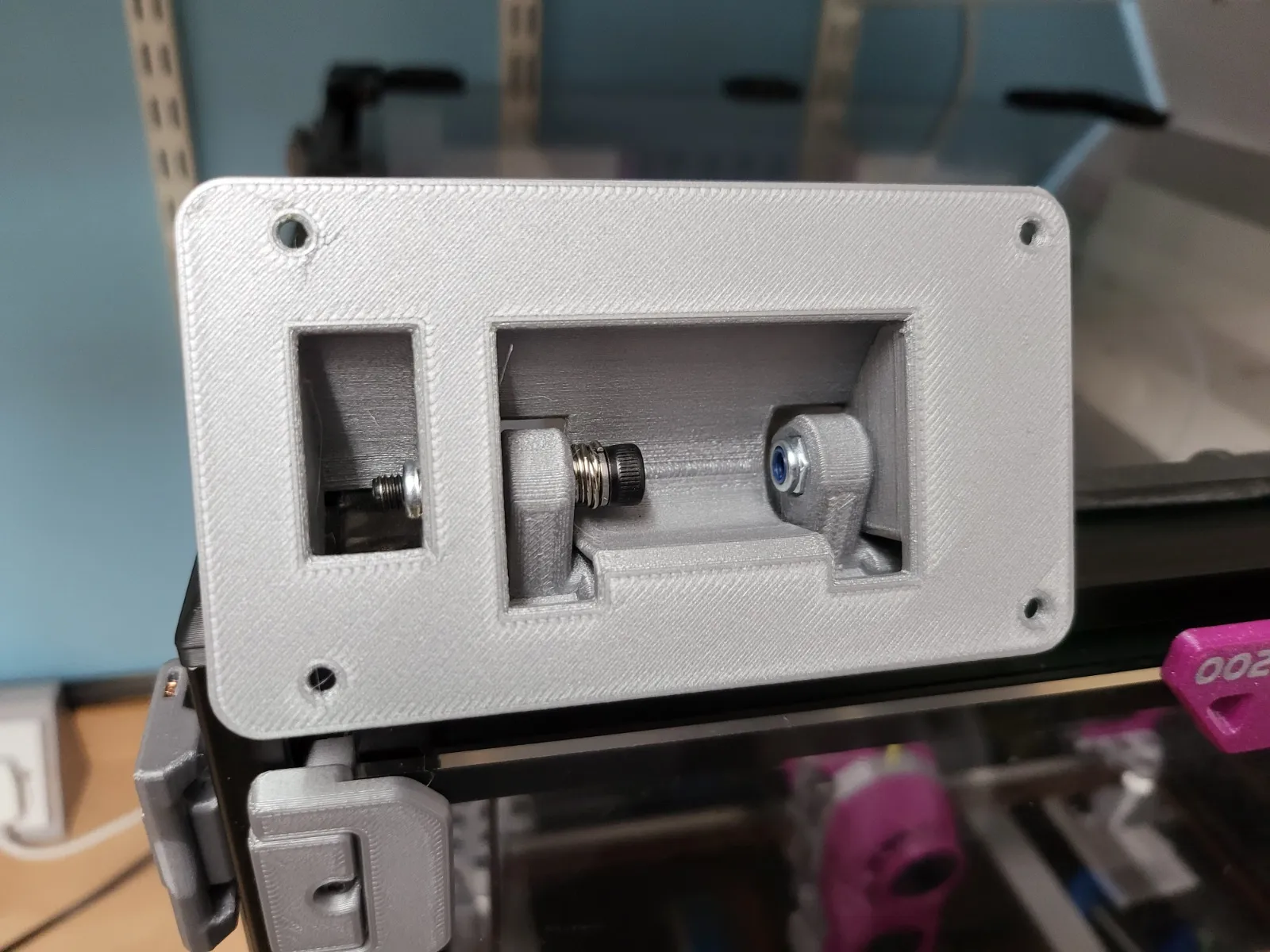

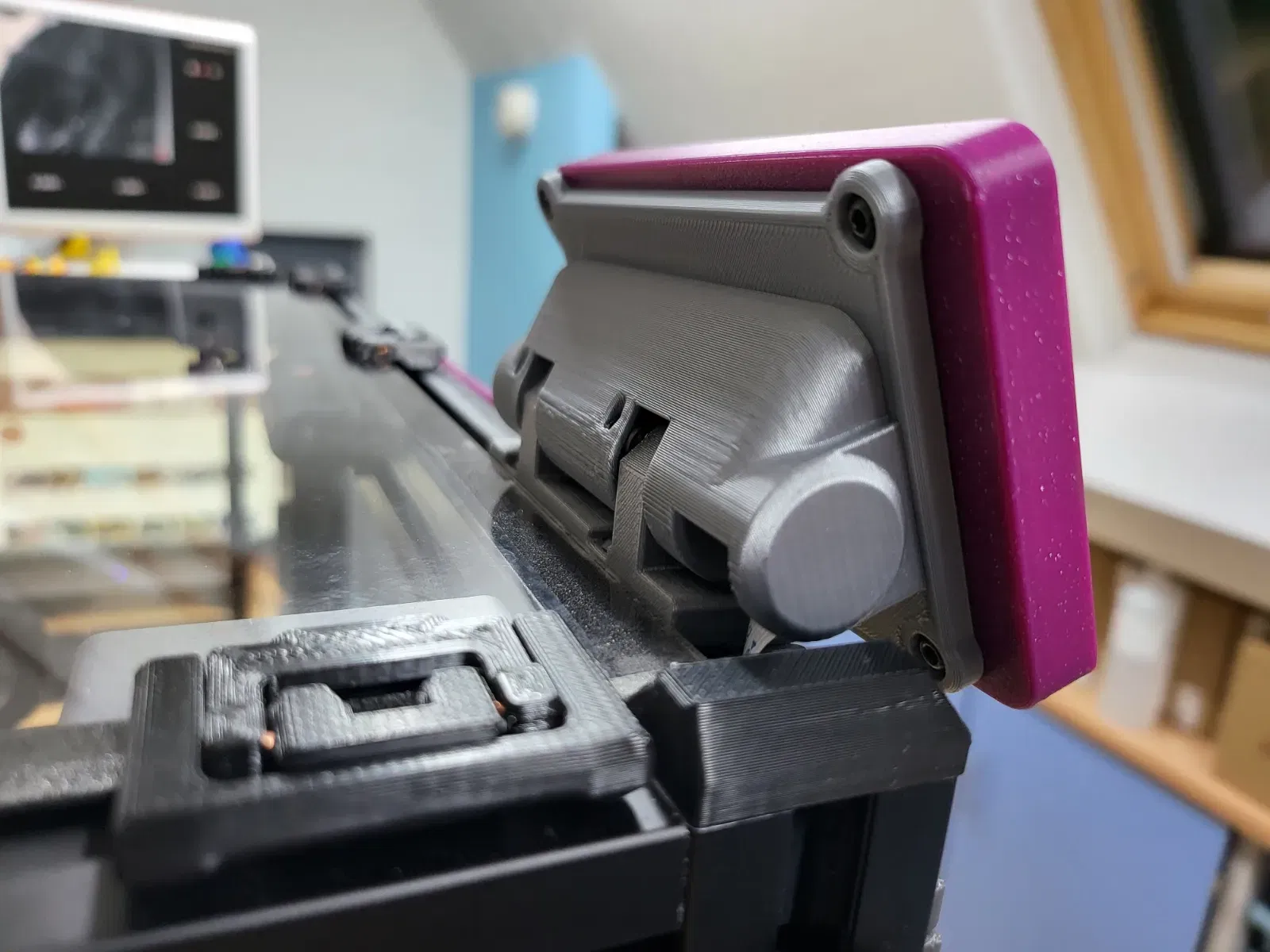

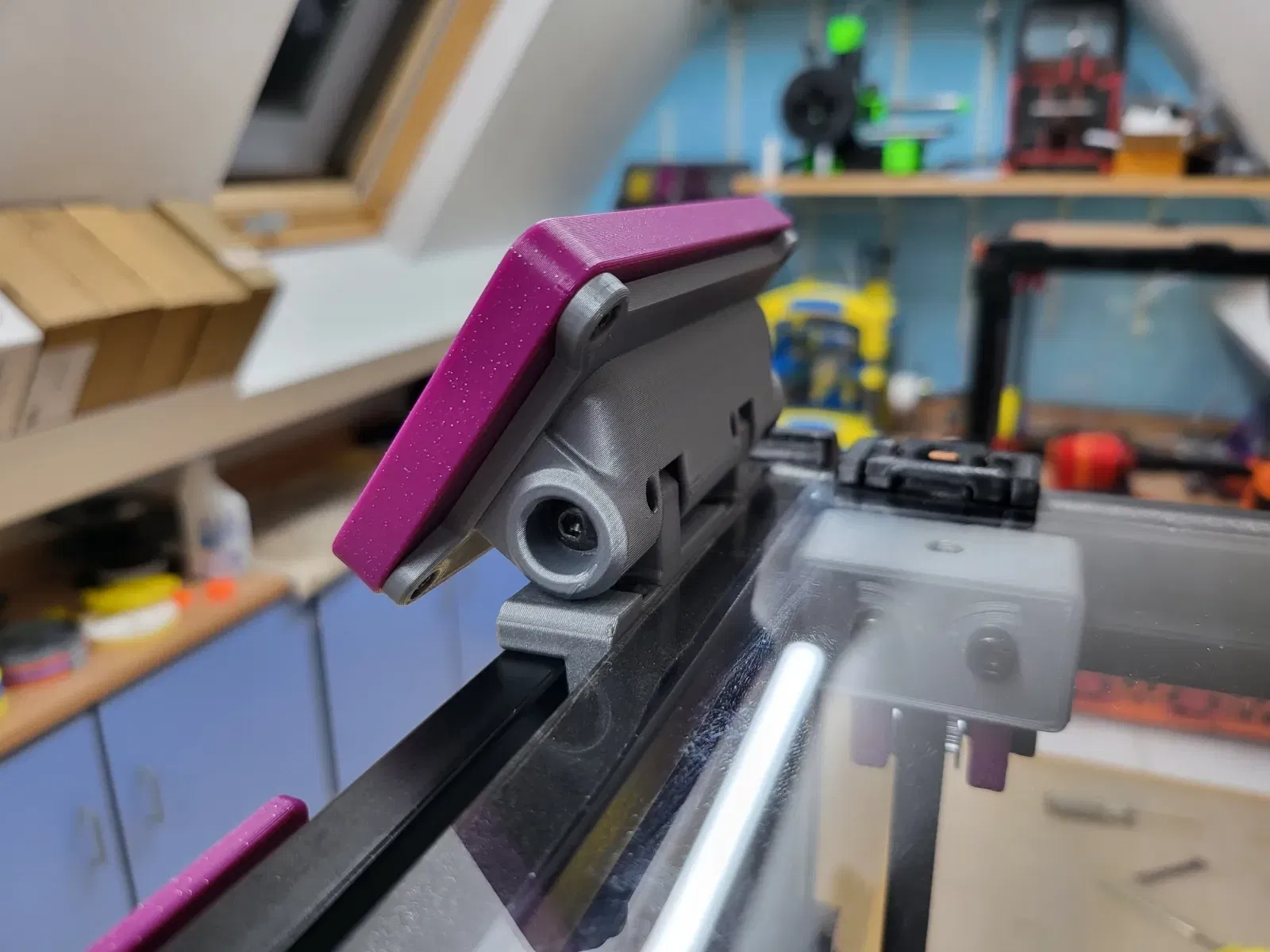

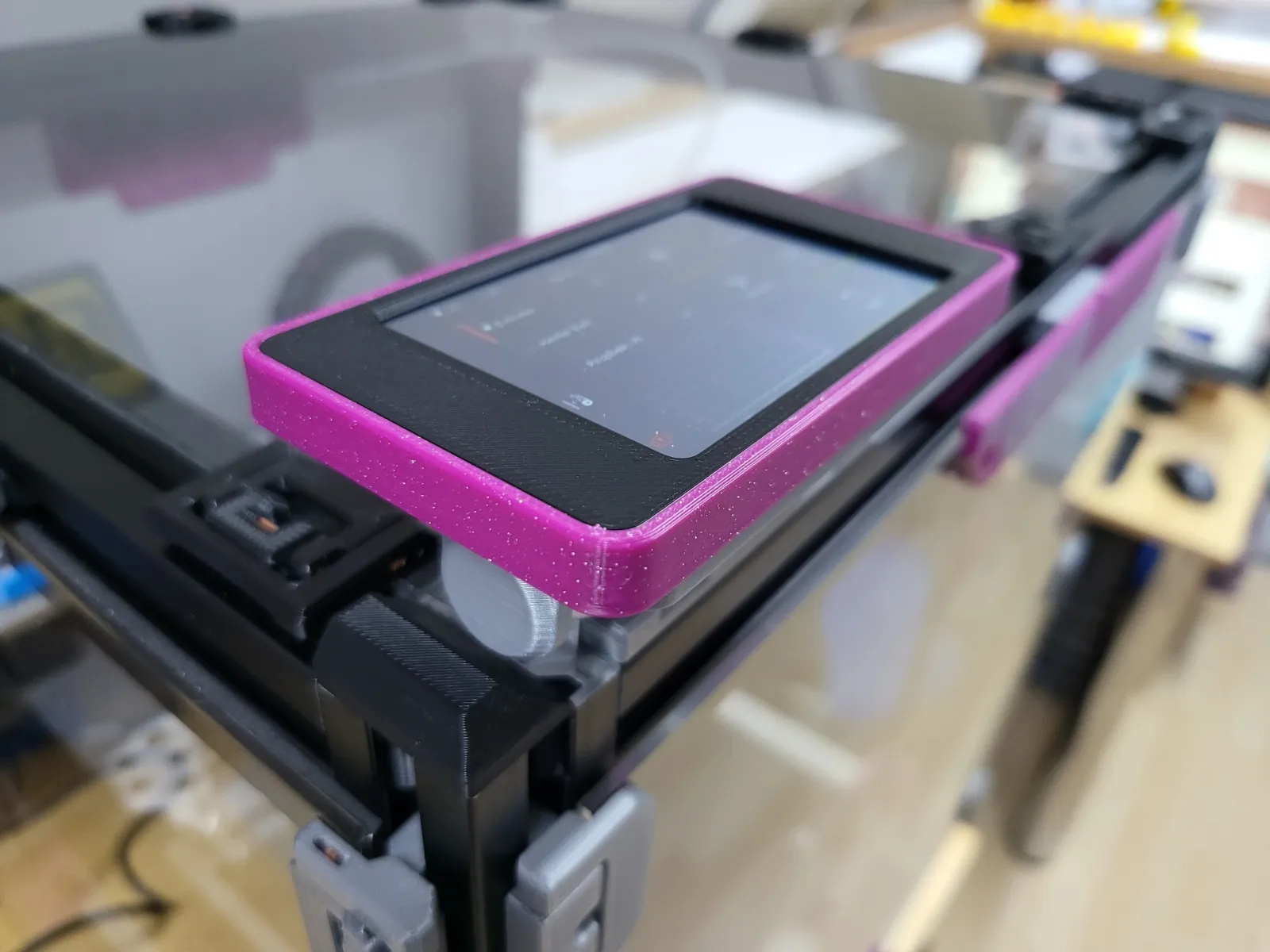

Cụm xoay được căng bằng lò xo để tạo ra ma sát cho cơ chế. Tôi đã tái sử dụng một lò xo cân bằng giường cũ cho điều này. Một lò xo khá chắc chắn với đường kính tối thiểu là 5,5 mm và dài khoảng 20 mm sẽ đủ.

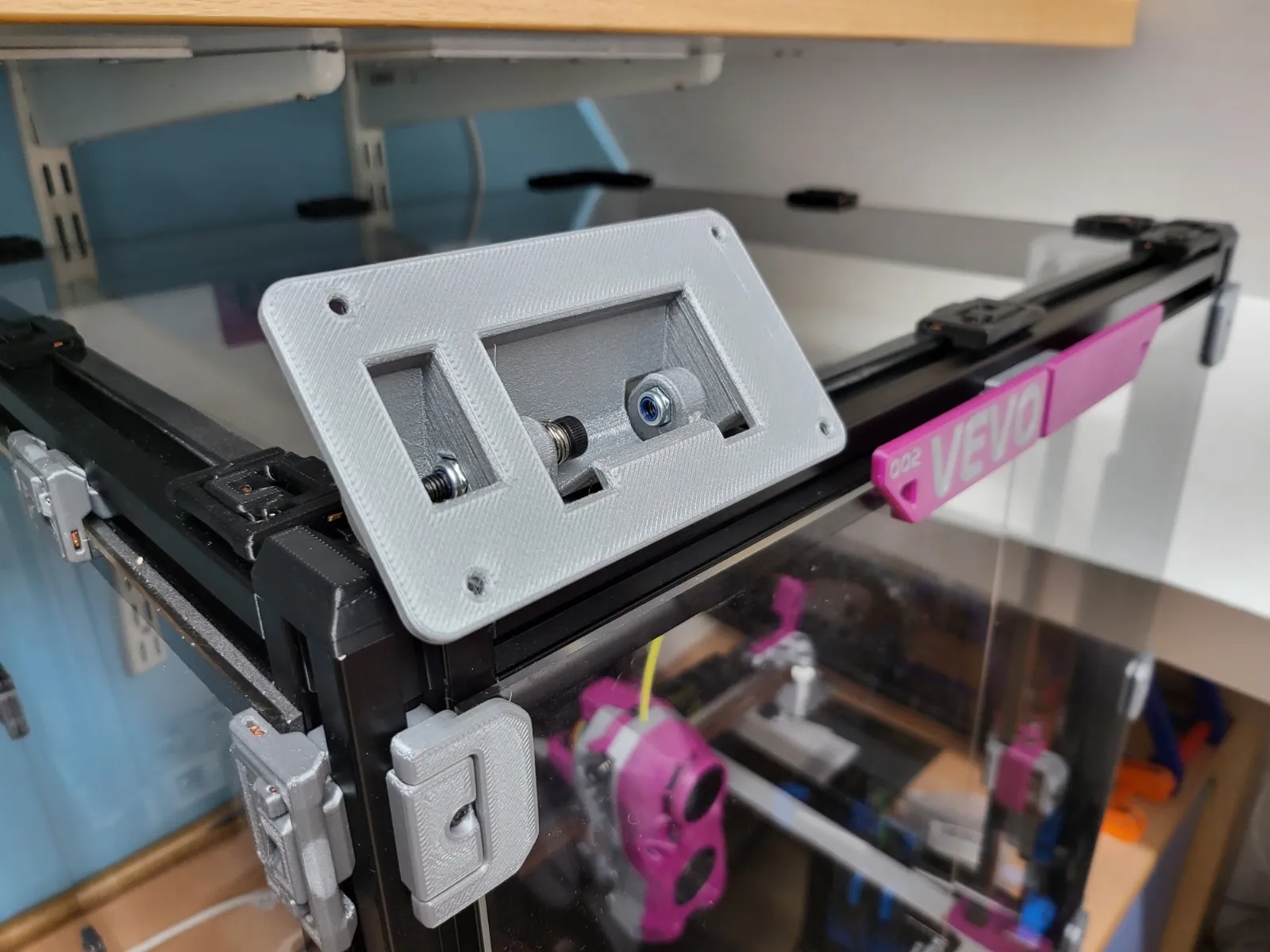

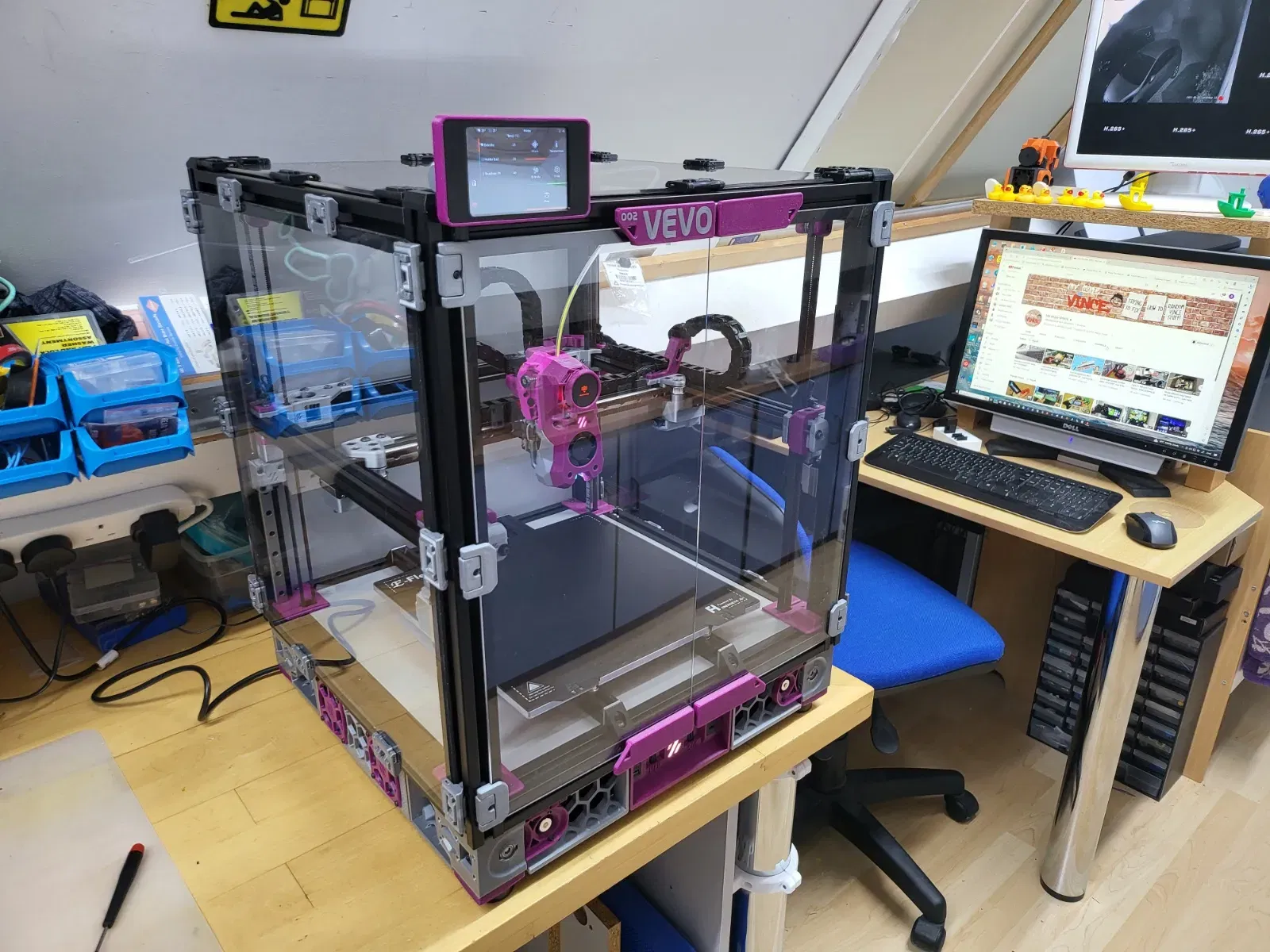

Tôi chủ yếu thiết kế điều này cho một bản chuyển đổi Voron 2_4 Hevo sử dụng thanh 3030. Tôi cũng đã tải lên các tệp cho máy in dựa trên 2020 hoặc các máy in khác.

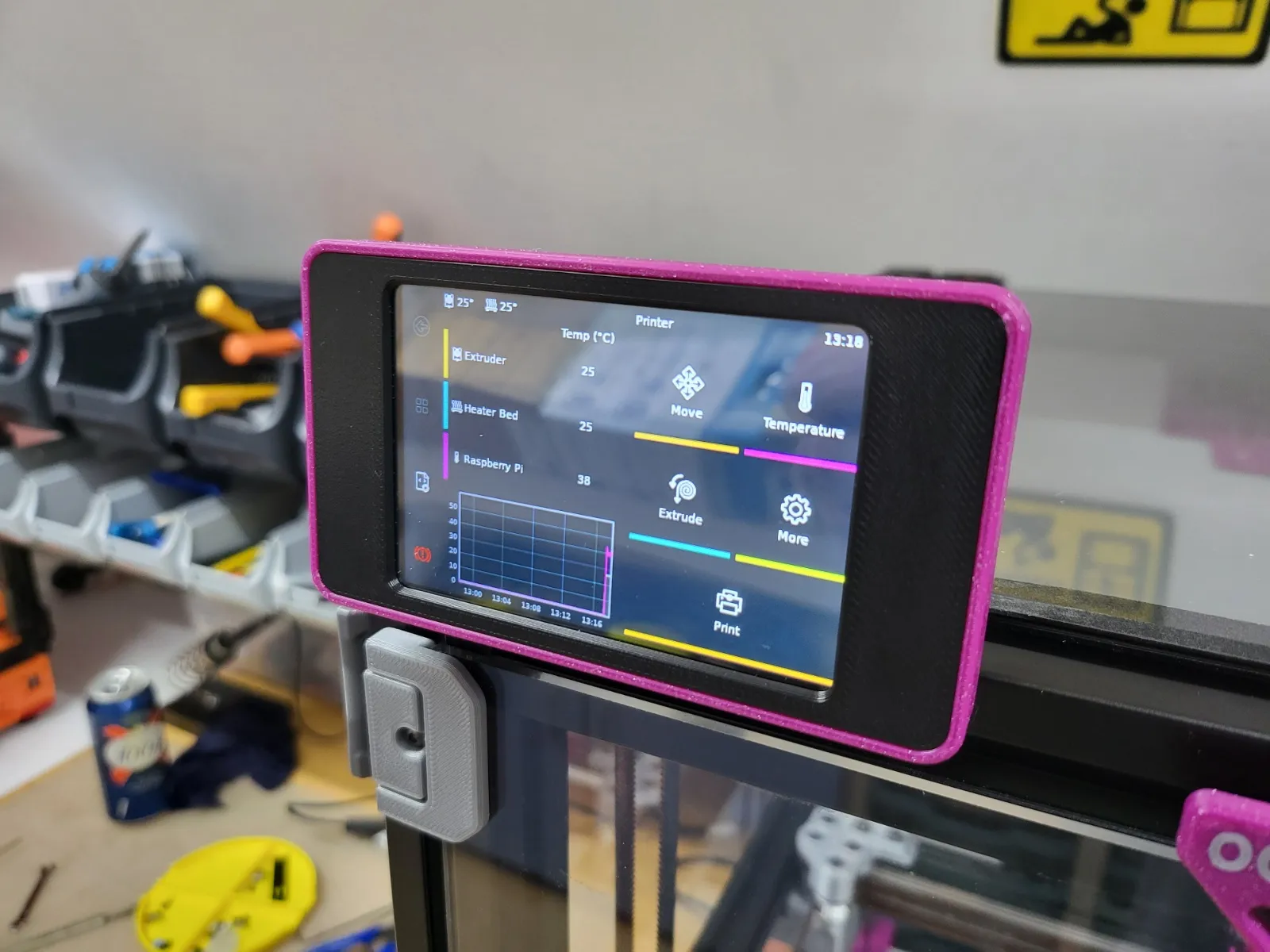

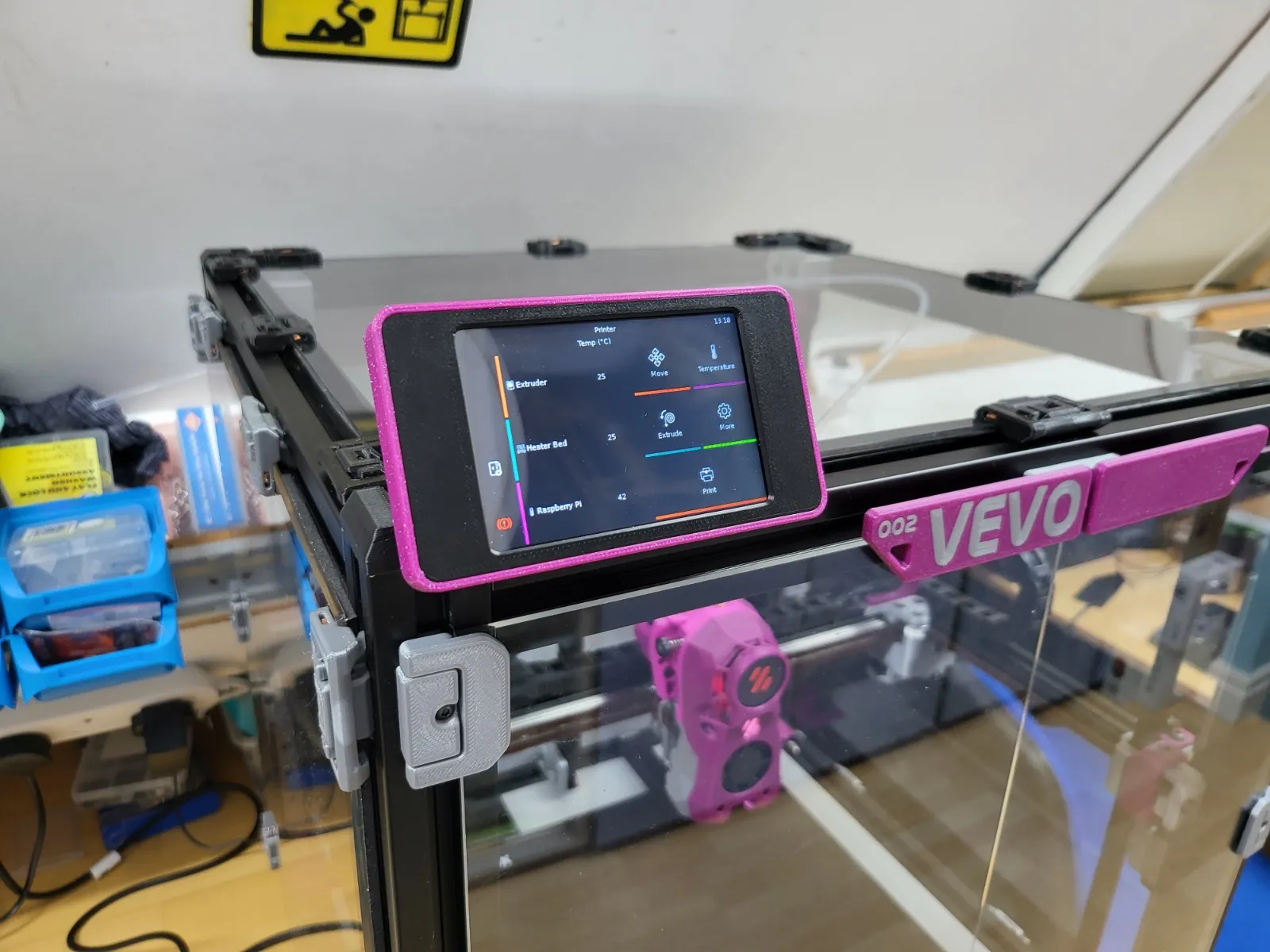

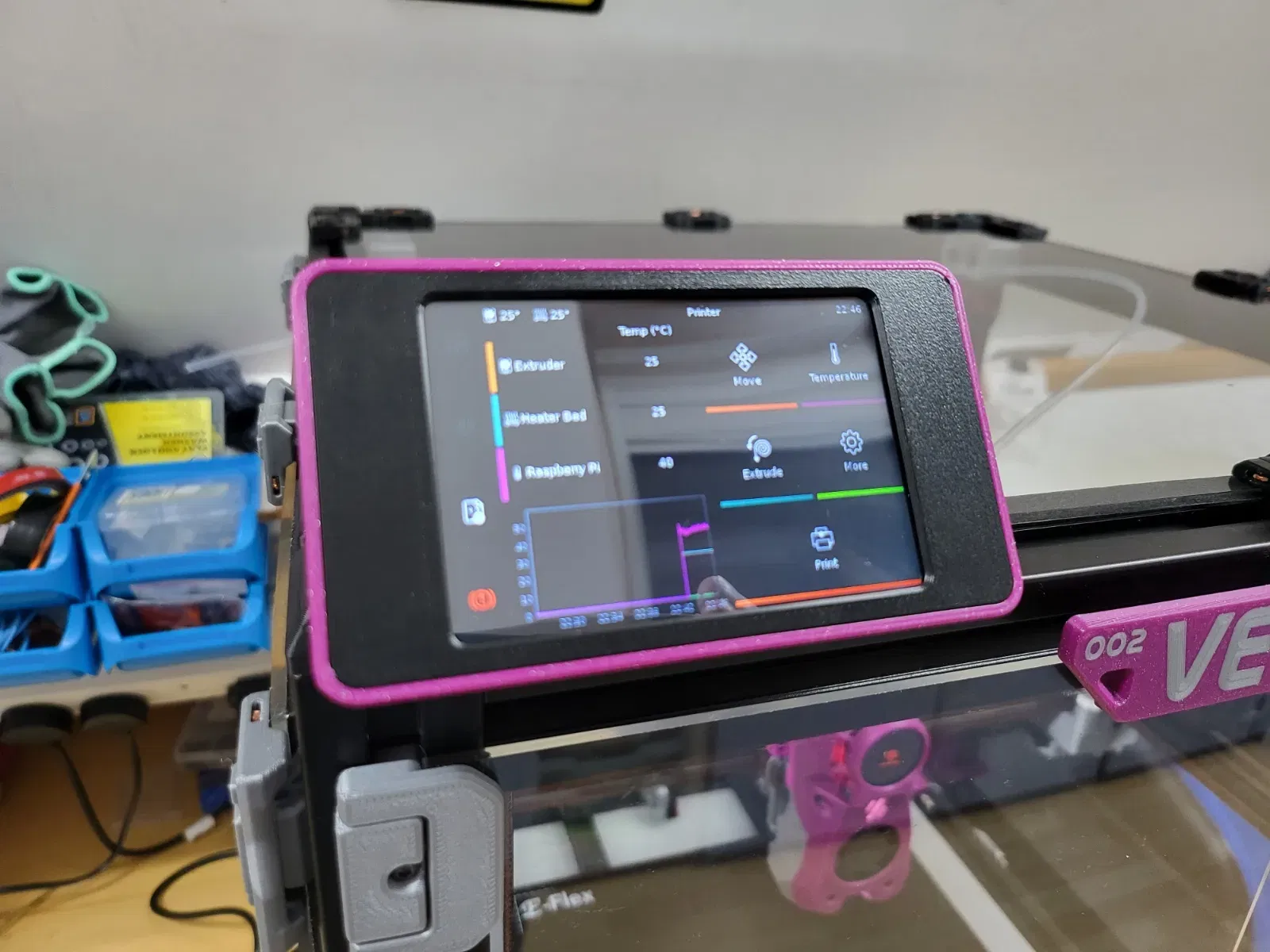

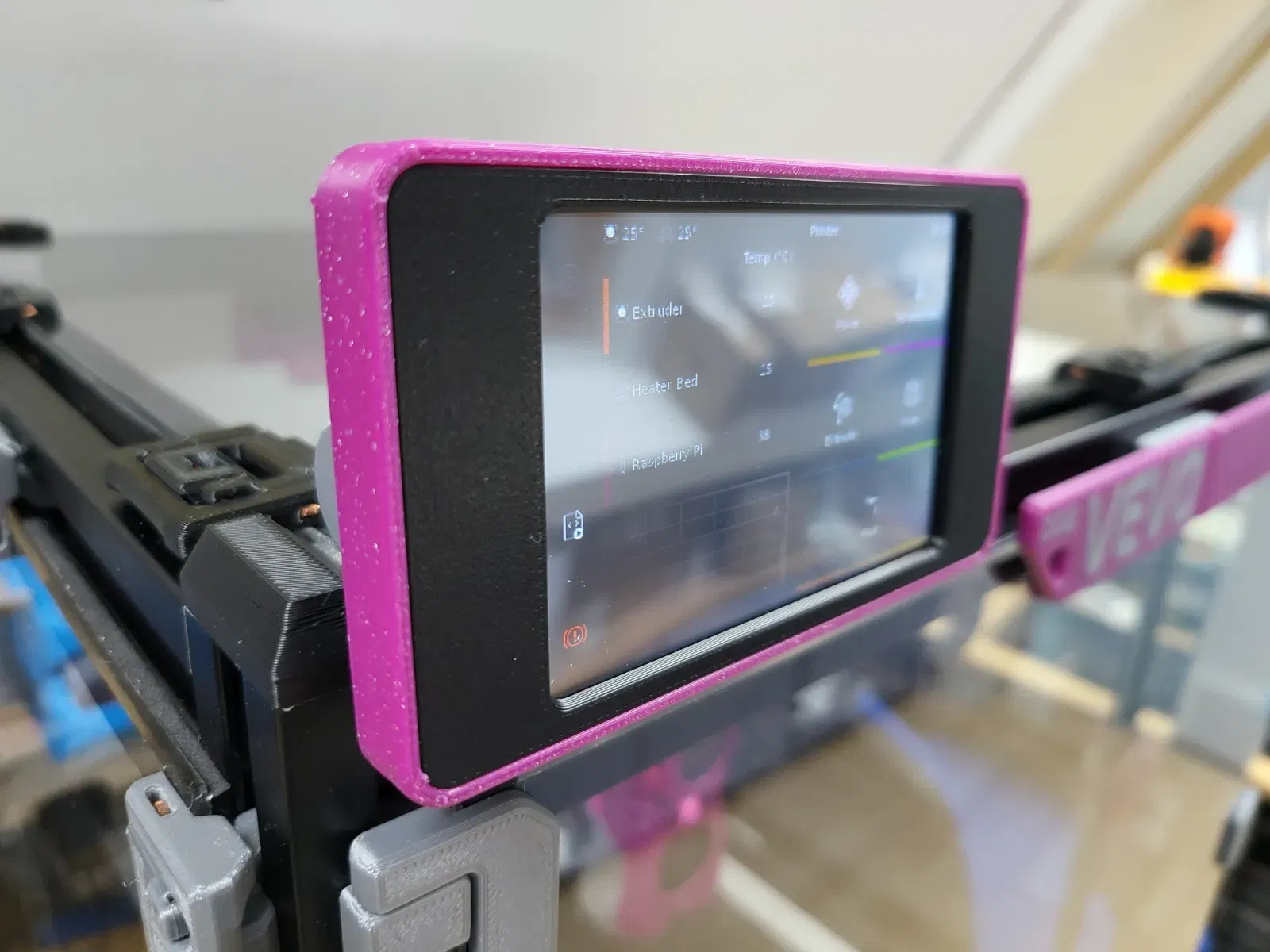

Tôi đã thấy việc đặt màn hình hiển thị cao hơn trên khung, dễ sử dụng hơn nhiều so với màn hình hiển thị thấp tiêu chuẩn, yêu cầu phải cúi xuống để xem trong hầu hết các trường hợp. Màn hình khá nhỏ nhưng tôi thấy rất hữu ích sau một thời gian sử dụng\thực hành. Nút quay lại bên phải và nút menu có thể hơi khó sử dụng trên màn hình có kích thước này. Một điều chỉnh firmware có thể giúp ích cho việc này. Tôi có thể xem xét điều này vào một lúc nào đó.

Tôi đã gặp phải một vấn đề khi màn hình không hoạt động nếu bạn đã mở một kênh SPI khác (ví dụ ADXL). Tôi hy vọng BTT sẽ khắc phục điều này theo cách nào đó. Thật là phiền phức khi sử dụng một hình thức Shaper Đầu Vào Di Động nào đó.

Có một BOM và Hướng Dẫn Cài Đặt được bao gồm trong các tệp đã tải lên. Tôi cũng đã bao gồm một tệp bước cho tất cả các bộ phận. Ngoài một số phần cứng rất tiêu chuẩn, bạn sẽ cần một Cáp Ruy Băng dài 1000 mm, 9 chân, bước 1 mm, mặt sau (loại B). Tôi đã bao gồm một liên kết Aliexpress trong BOM cho mục này.

Các bộ phận được khuyến nghị cắt theo hướng đã tải lên. Không cần hỗ trợ.

Vì sự minh bạch. BTT đã hào phóng tặng màn hình 35TFT SPI miễn phí để sử dụng trong bất kỳ phát triển sản phẩm liên quan nào. BTT không có quyền kiểm soát biên tập nào đối với thiết kế, phát triển hoặc việc tải lên này.
