Kenny Mod 2 cho Màn hình Knomi BTT

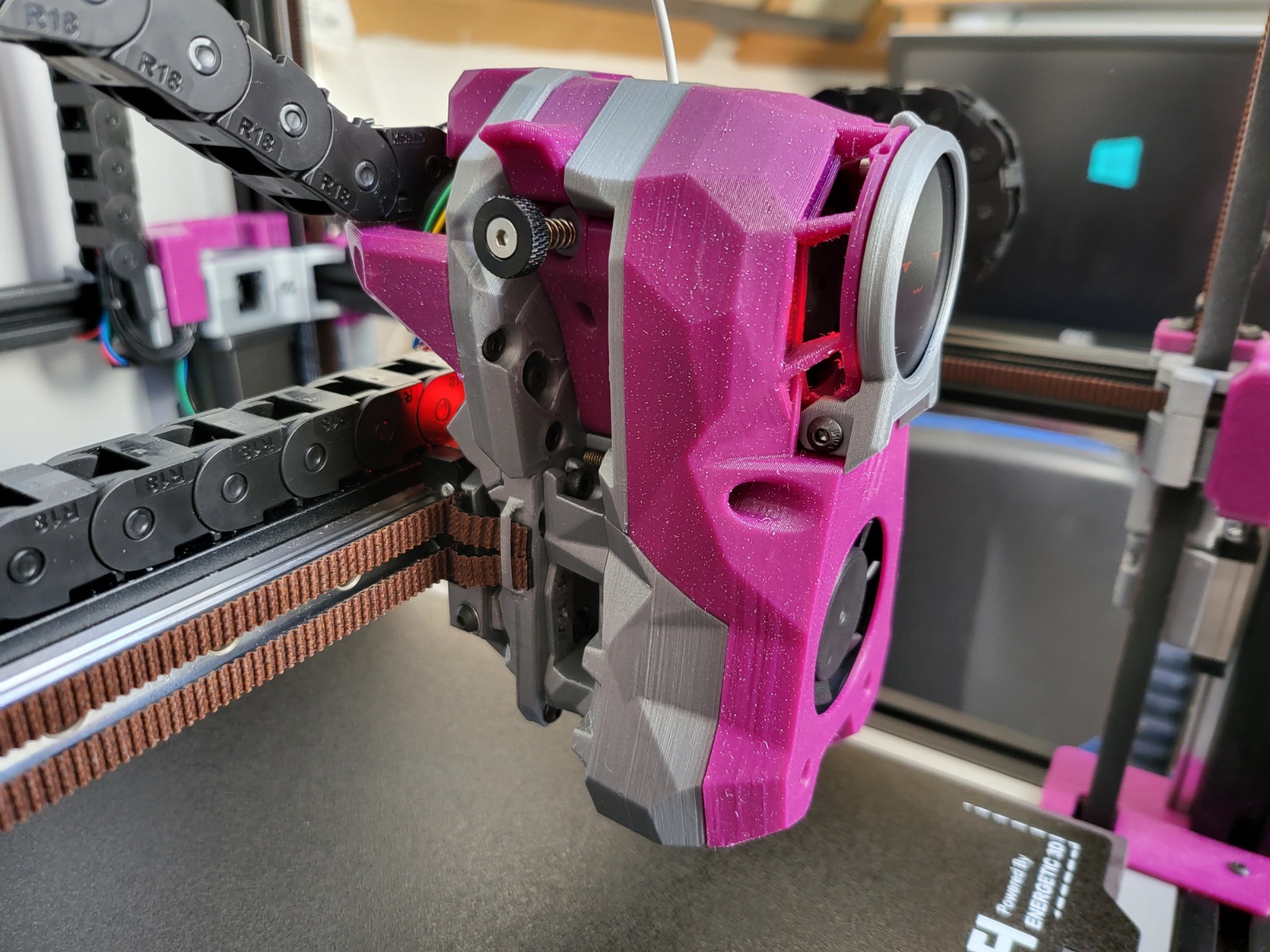

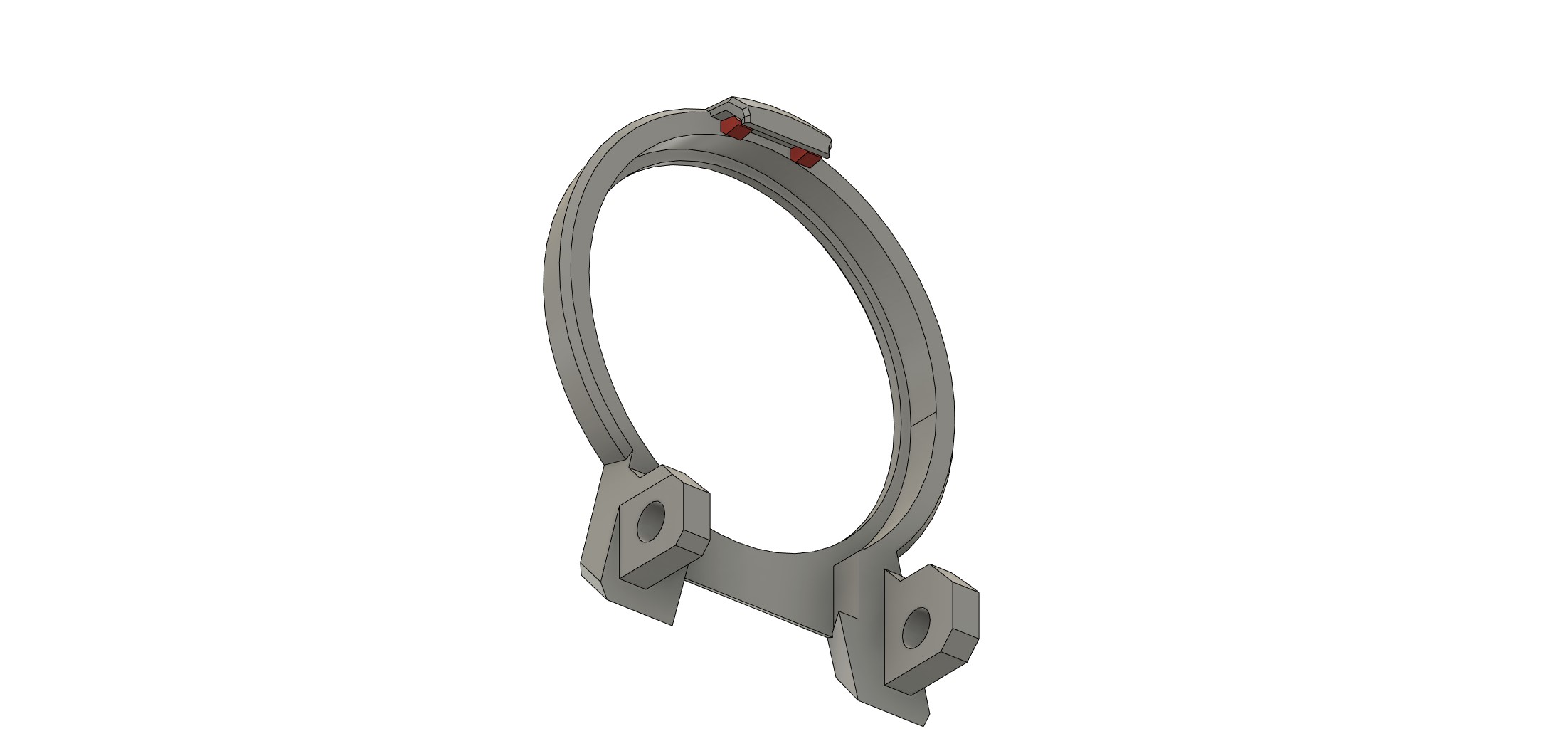

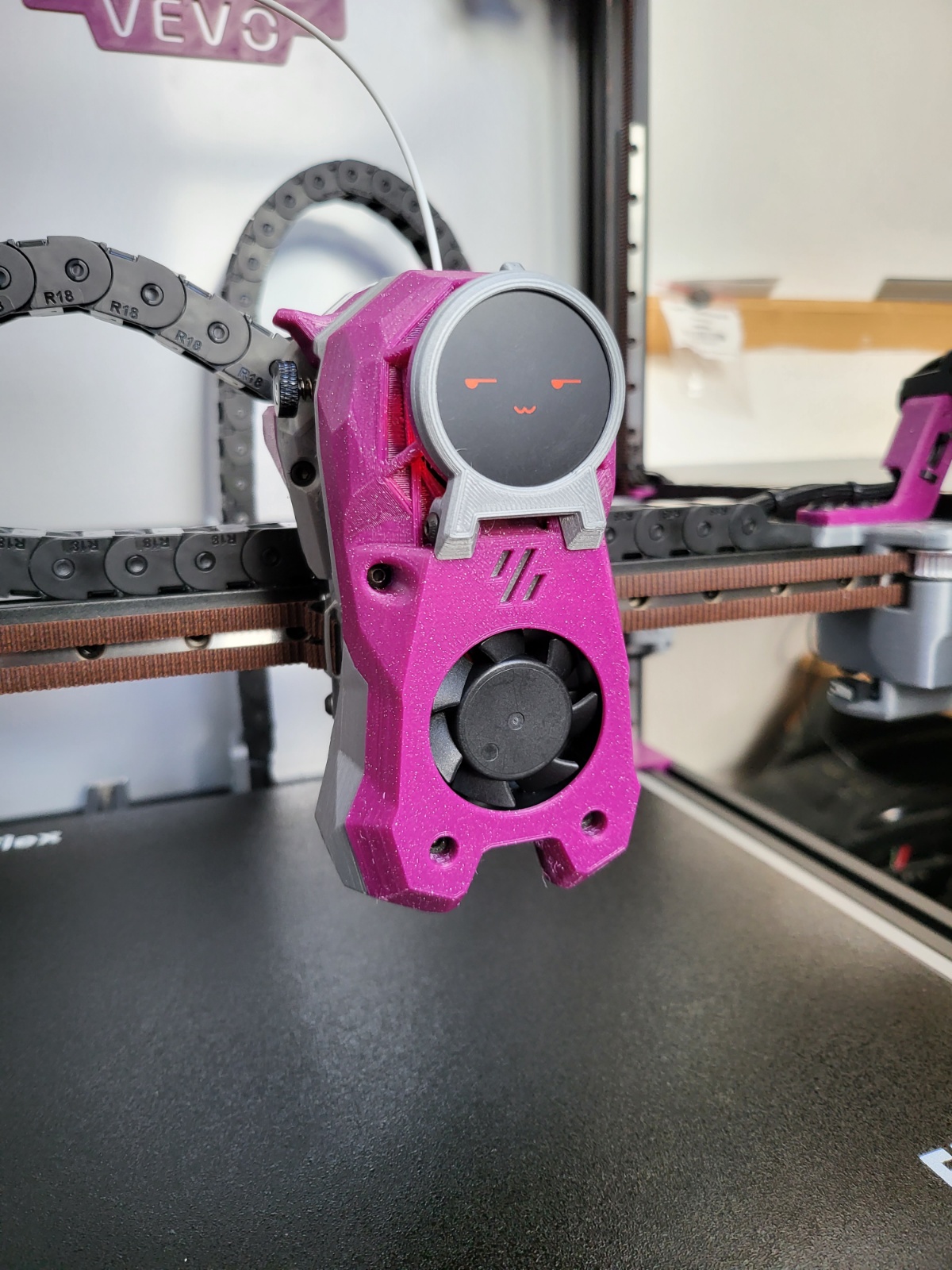

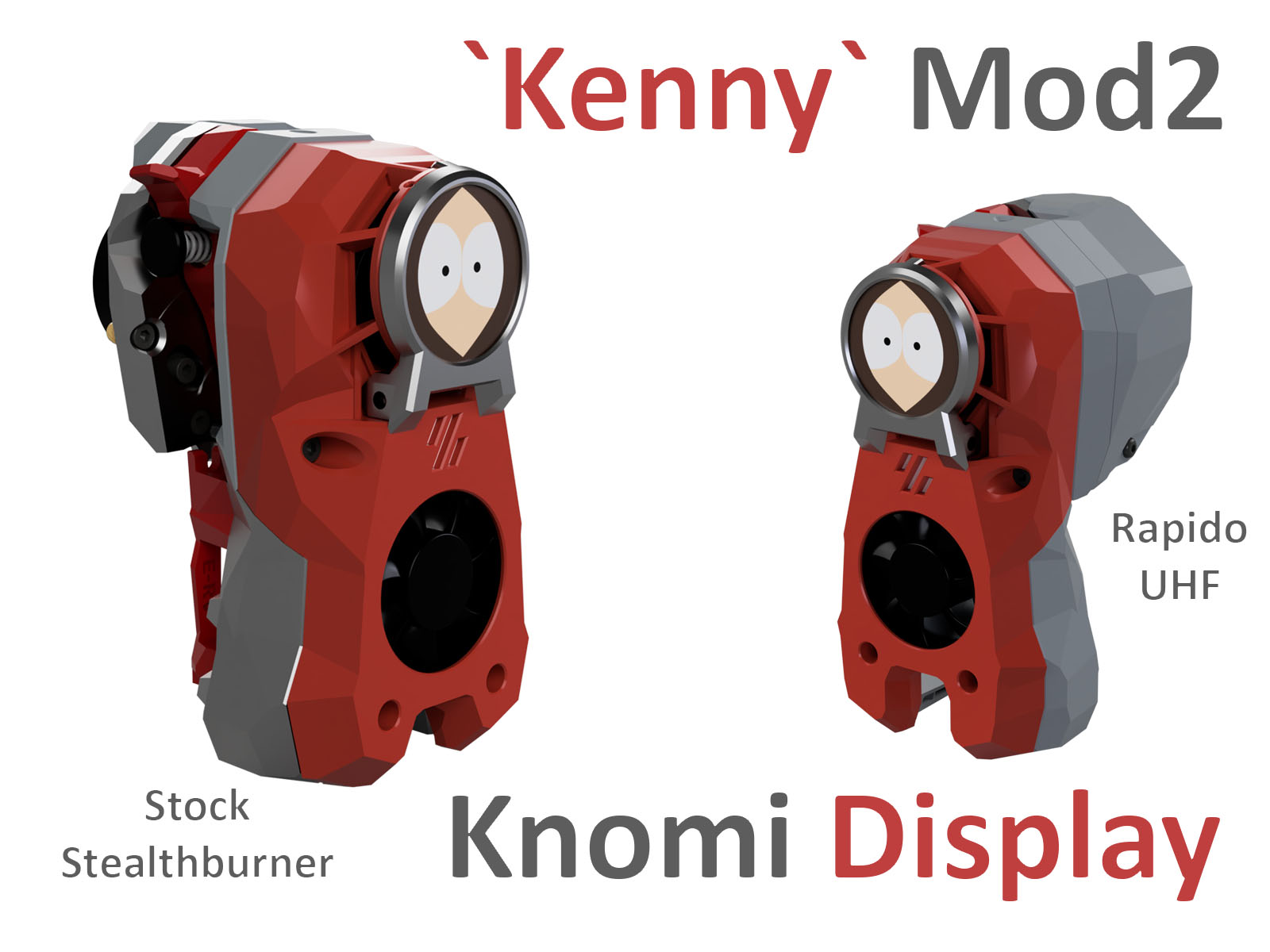

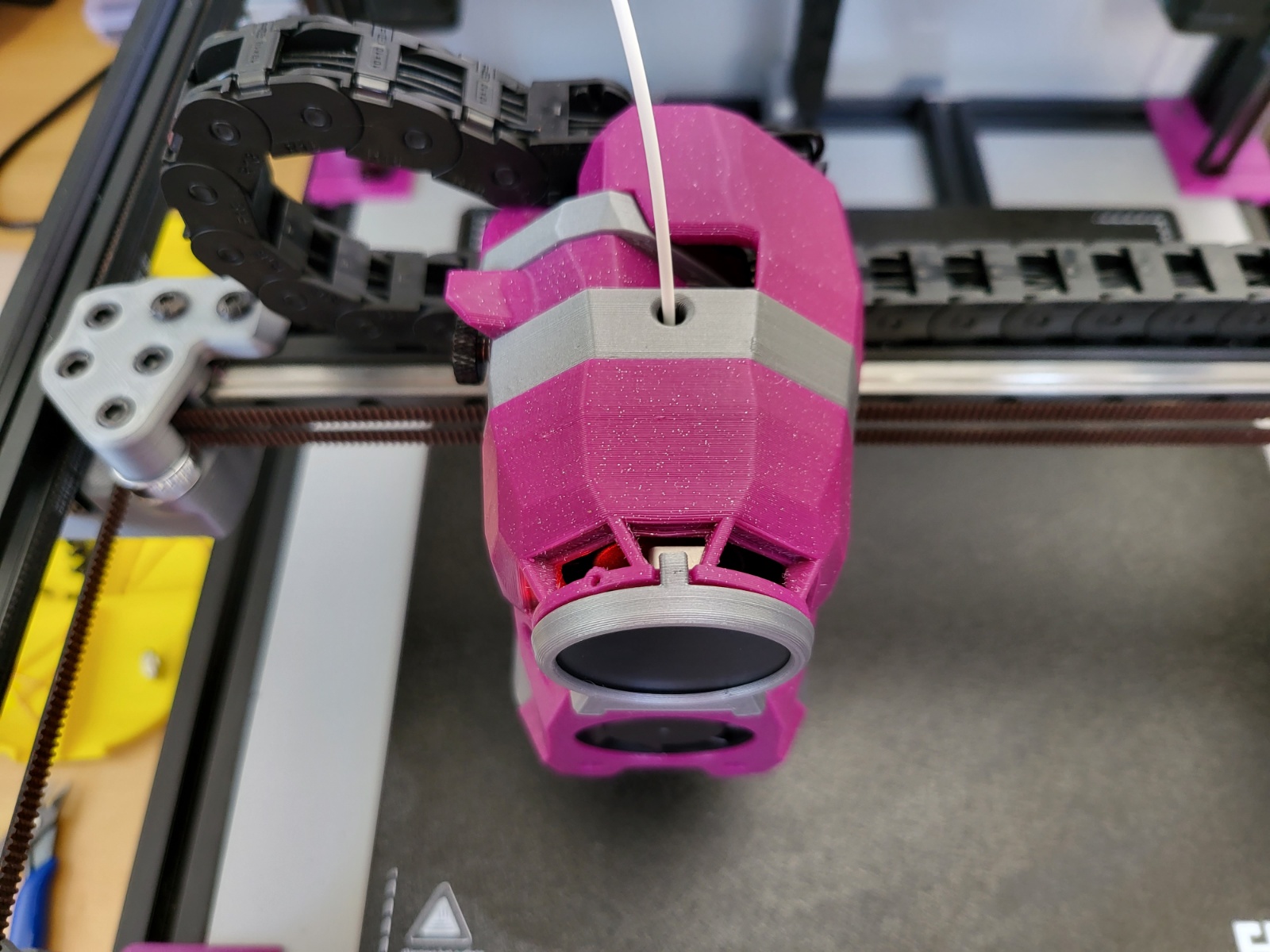

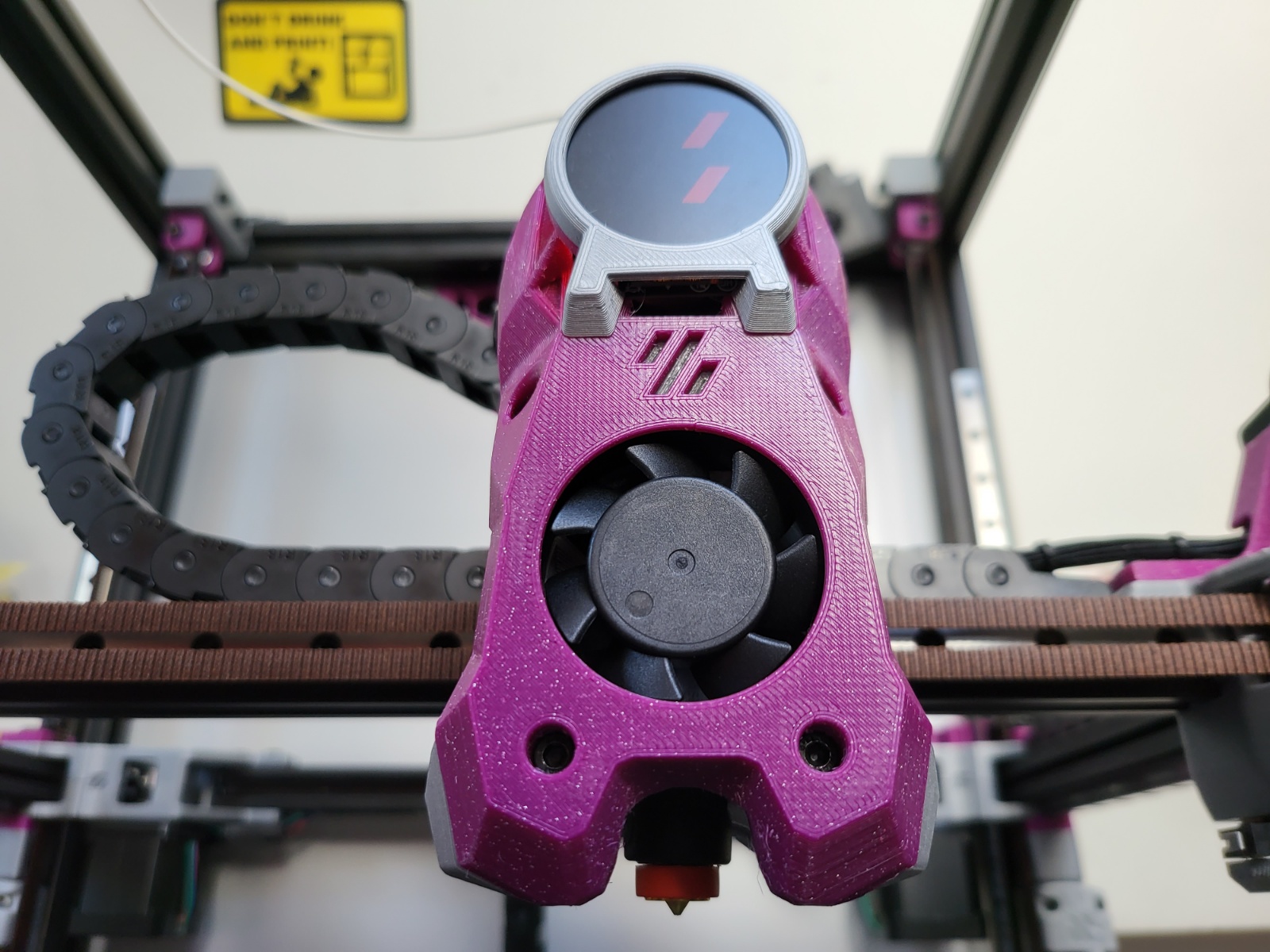

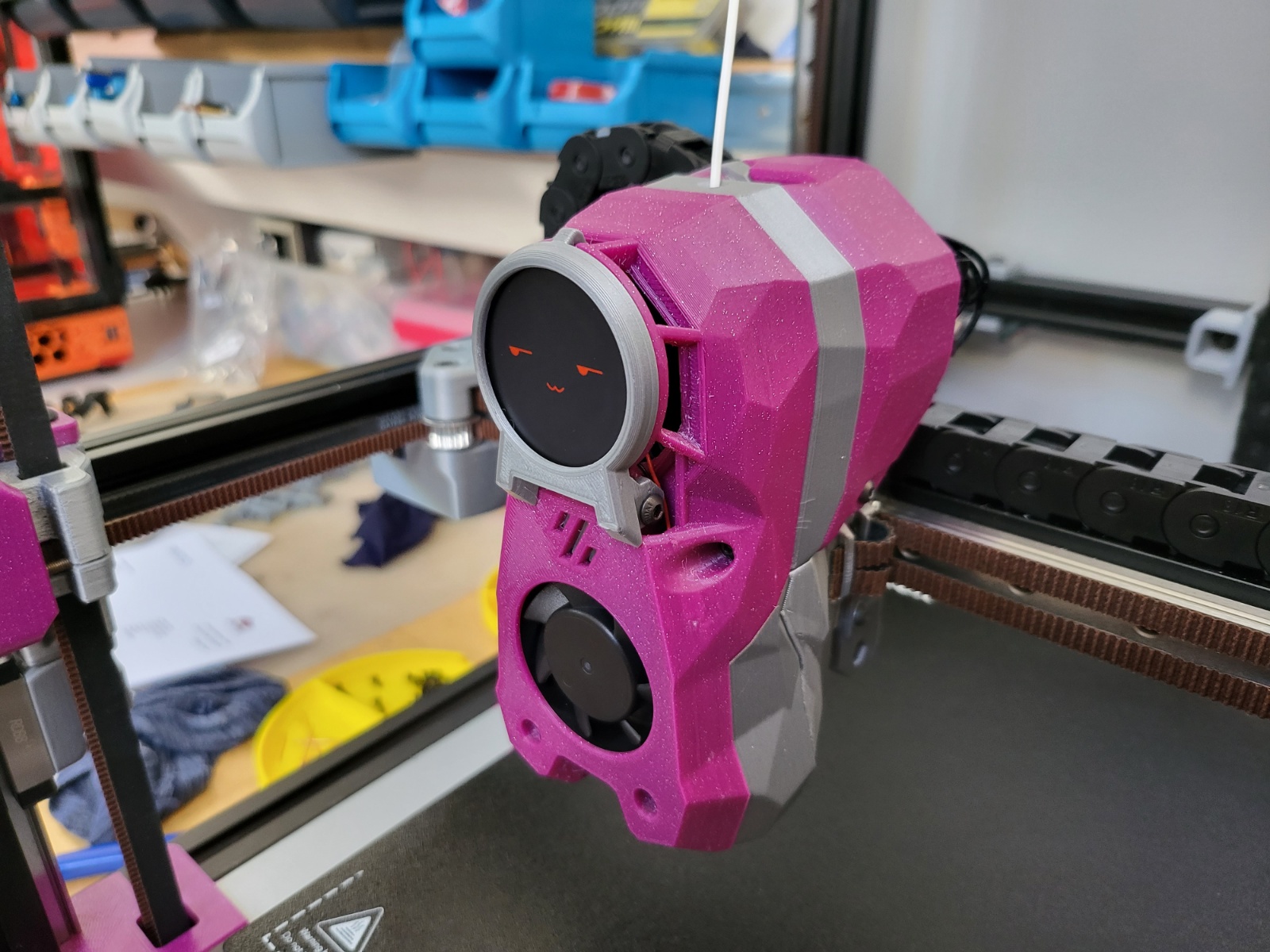

Đây là phiên bản cải tiến thứ hai của mình cho bộ phận gắn màn hình Stealthburner của Big Tree Tech Knomi Display. Các cải tiến trong phiên bản này bao gồm: 1. Khung màn hình gắn phía trước giúp dễ dàng tháo lắp để bảo trì hoặc nâng cấp firmware. Có thể tháo ra hoàn toàn mà không cần tháo rời bất kỳ bộ phận nào của SB. 2. Thông gió 350 độ quanh màn hình, kể cả bên dưới bo mạch màn hình. 3. Phần thân chính dễ in hơn và không cần dùng đế hỗ trợ (supports). 4. Có phiên bản Rapido UHF đi kèm trong tệp tải xuống. Phiên bản Rapido UHF này dựa trên thiết kế tại liên kết này: VoronUsers/printer_mods/bythorsthunder/Stealthburner_Rapido_Uhf at master · VoronDesign/VoronUsers · GitHub của bythorsthunder, nên mọi lời khen về phiên bản Rapido dễ dàng hơn đều dành cho tác giả, xin cảm ơn. 5. Quản lý dây cáp được cải thiện. Có phiên bản mới hơn cho Knomi V2 tại đây: Knomi V2 Display Mount for the Voron Stealthburner by boothyboothy | Download free STL model | Printables.com Lưu ý: Hiện tại đã có tệp step V2_1 được tải lên, bao gồm một kẹp chắc chắn hơn vào cổ màn hình và một bộ phận hỗ trợ bridging. Chi tiết bridging trên thân chính cũng đã được sửa đổi. Theo ý kiến của mình, bộ phận gắn màn hình này cung cấp luồng khí làm mát tốt hơn nhiều (so với thiết kế gốc của BTT) cho bo mạch và một giá đỡ màn hình cứng cáp hơn. Bộ phận gắn màn hình nhô ra phía trước SB 5 mm, do đó có thể ảnh hưởng đến thể tích xây dựng trục Y trong một số trường hợp nếu SB đặt sát với các tấm cửa. Các tệp Step đã được bao gồm trong tệp tải xuống. Video ngắn tại đây: (1341) Kenny Mod2 for the BTT Knomi Stealthburner Display - YouTube Mod này vẫn đang được lắp đặt trên máy thử nghiệm và chưa sử dụng toàn thời gian, nhưng khả năng làm mát chung dường như tương đương với SB gốc khi sử dụng bài kiểm tra quạt của Teaching Tech. Video rất ngắn về bài kiểm tra nước so sánh tại đây: Phiên bản gốc tại đây: Kenny Mod for the BTT Knomi Display by boothyboothy | Download free STL model | Printables.com Cập nhật 02/06/23: Đã tải lên Hướng dẫn Lắp đặt 1.1 Cập nhật 13/08/23: Đã tải lên phiên bản 2.1 bao gồm: 1. Thiết kế bridging được cải thiện cho thân chính. 2. Kẹp giữ chắc chắn hơn cho cổ màn hình. Lưu ý có một số bộ phận hỗ trợ tích hợp ở mặt dưới của kẹp cần được loại bỏ sau khi in (xem hình ảnh tải lên). 3. Bao gồm một yếu tố hỗ trợ bridging cũng cần loại bỏ sau khi in. Độ lệch hỗ trợ dựa trên việc in ở độ cao lớp 0.2. 4. Đã tải lên các tệp STL liên quan cho bản revision V2_1.
