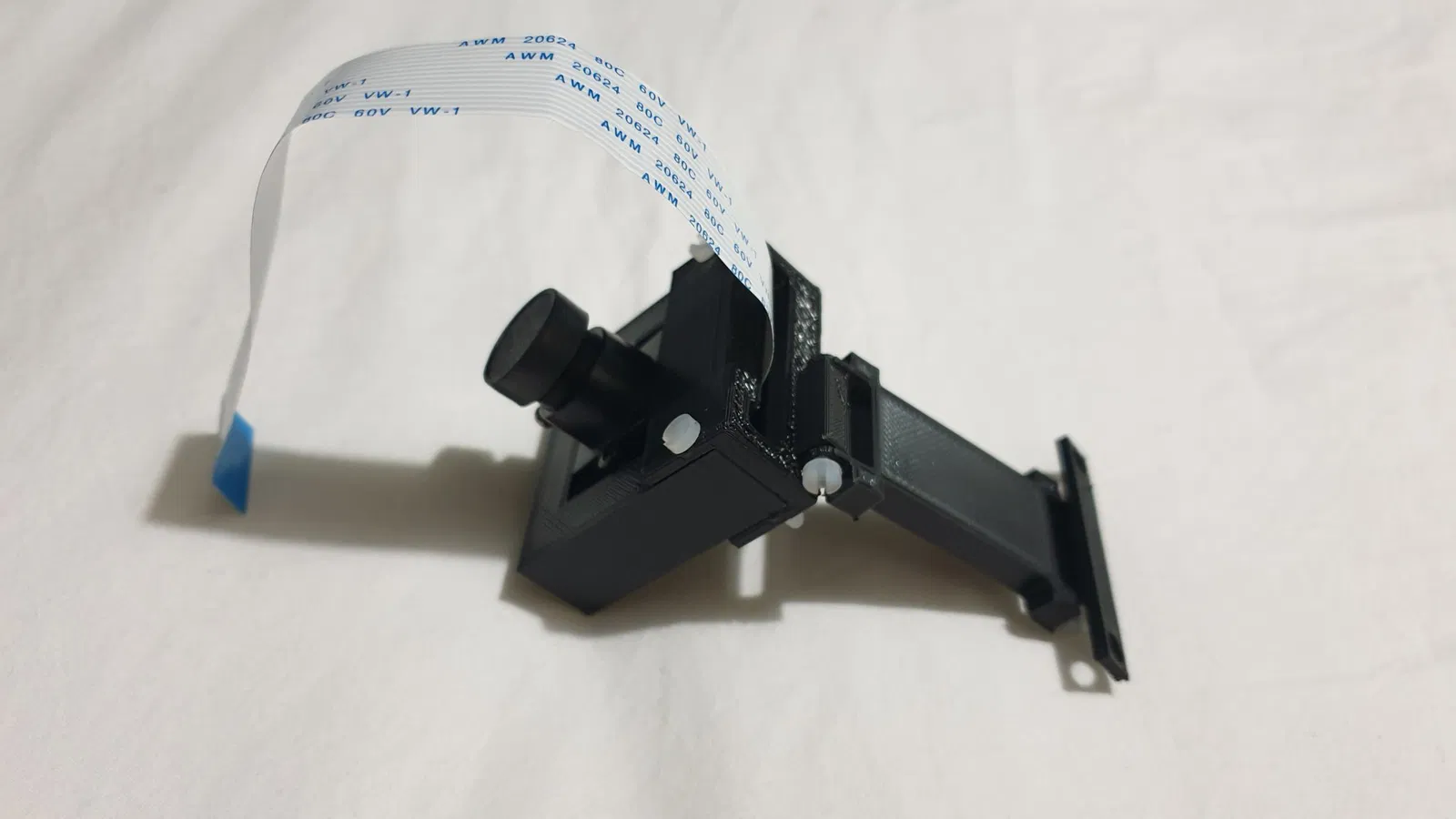

Một giá đỡ cho phép bạn gắn Camera Raspberry Pi vào khoảng cách quạt 40mm, bạn có thể chia sẻ cùng một vít với quạt nếu chúng đủ dài.

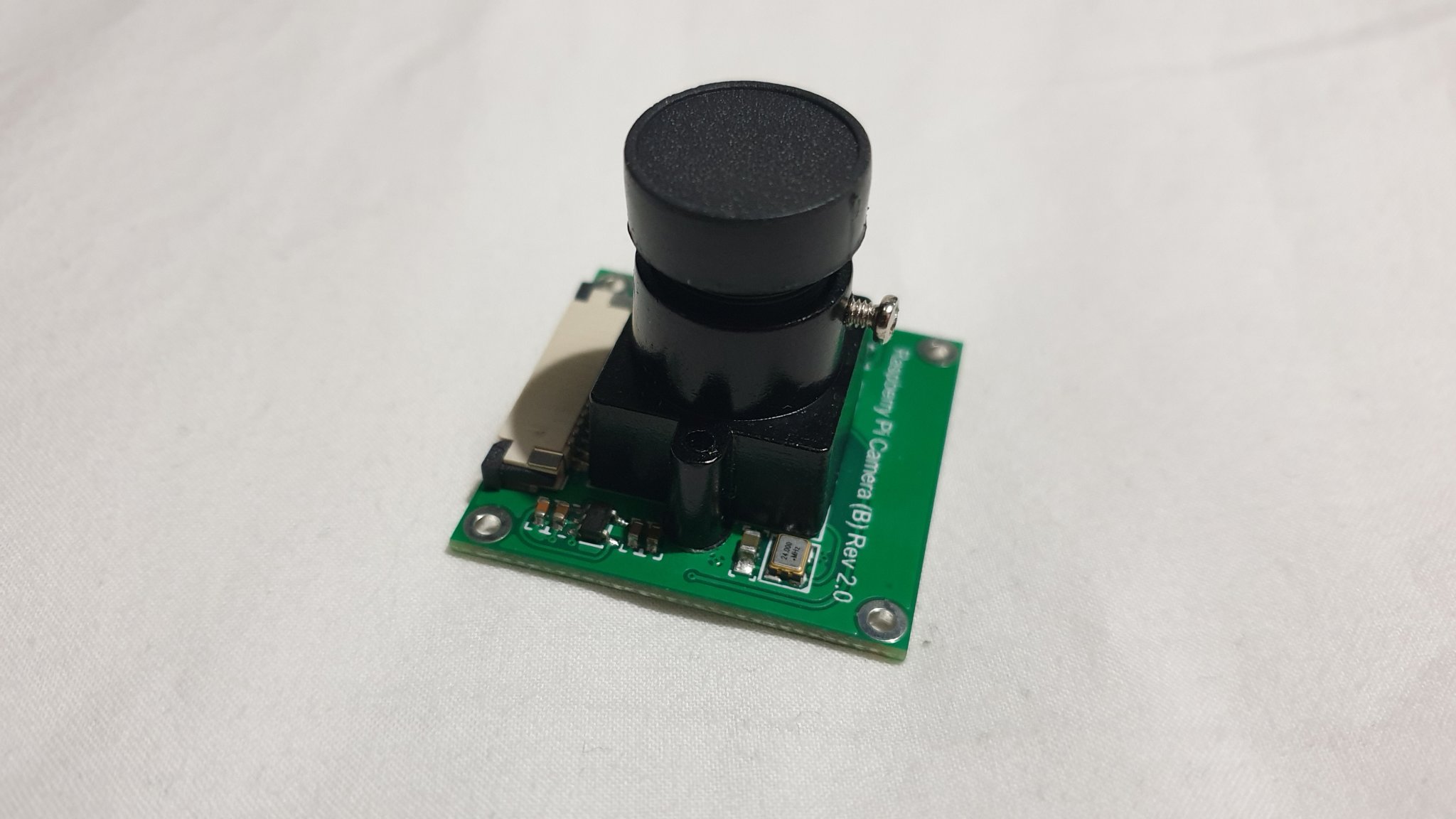

Tôi không thể tìm thấy một giá đỡ tương tự nên tôi quyết định tự làm một cái với Fusion360 và một thước dây sử dụng đơn vị MM. Camera; Waveshare - RPi Camera (B) - OV5647

Tôi đã sử dụng cái này với một Vỏ Raspberry Pi mà ai đó thiết kế với một quạt 40mm; “Malolo's screw-less/snap fit Raspberry Pi 3 Model B+ Case & Stands” và cụ thể là "Top_H20_Slots_SM_Fan40" với phần cắt cho camera.

“GeeekPi DC 5V Brushless Cooling Fan 40x40x10mm” của tôi có đủ dài vít để phù hợp với giá đỡ này và vỏ đã đề cập.

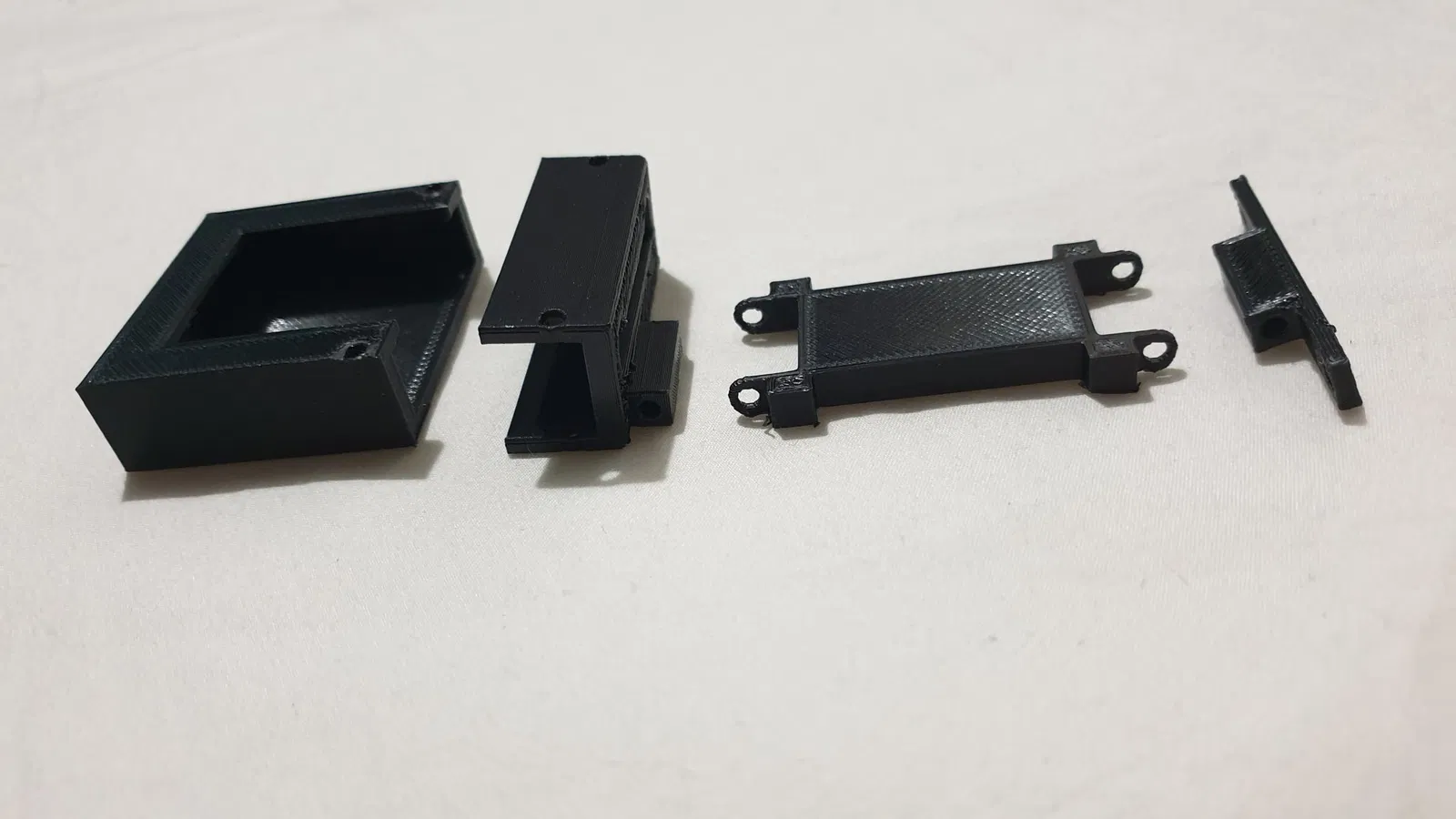

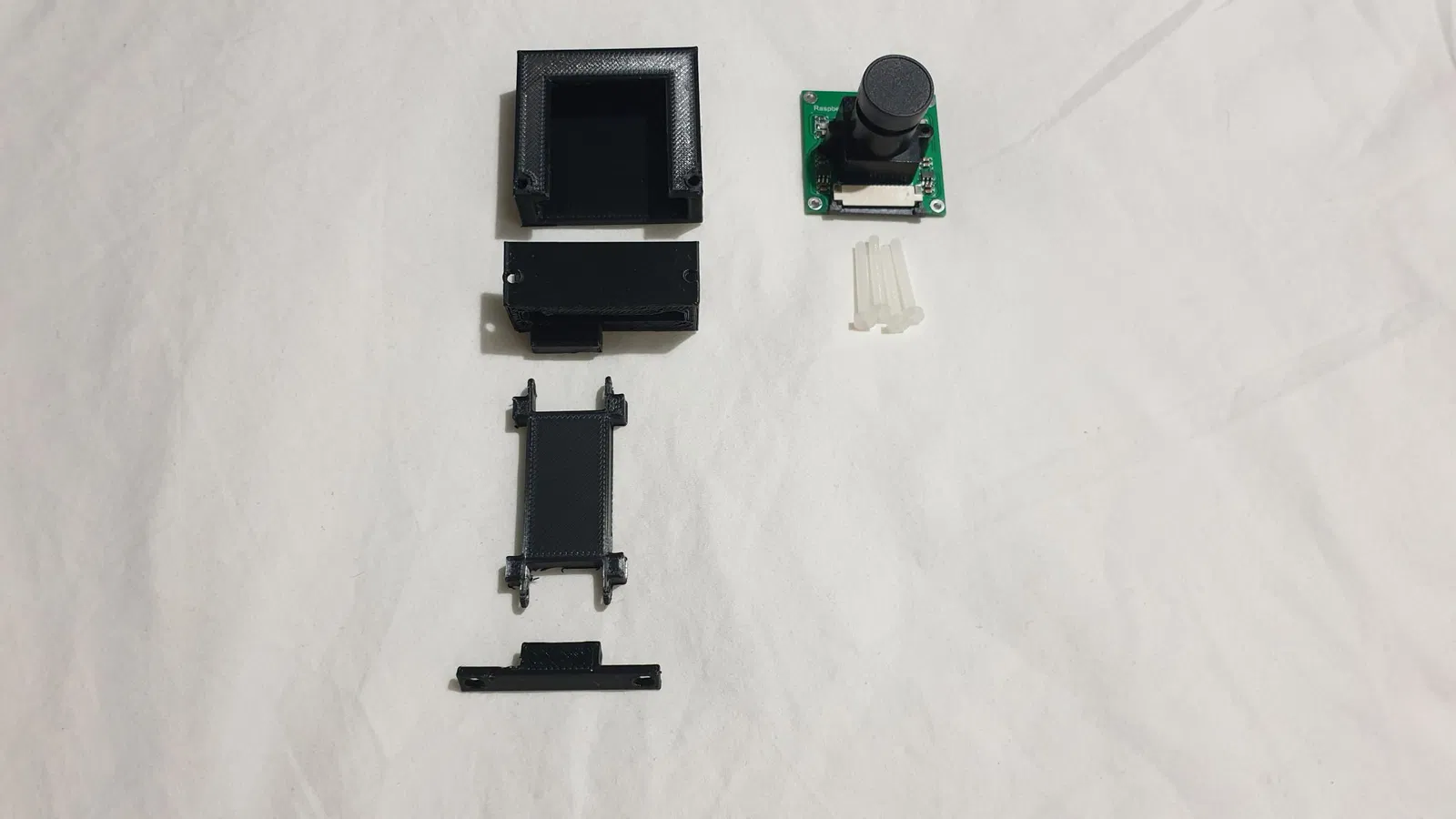

Tôi đã sử dụng bốn vít từ “Nylon Slotted Cheese Head Screws - M2.5 x 20mm (10 Pack)” từ ThePiHut. Chúng được sử dụng như các chốt cho bản lề và hai cái để giúp giữ các phần chính của camera. Phần chính + Phần gắn cần có giá đỡ. Tôi đã sử dụng giá đỡ cây ở độ dày hỗ trợ 20%.

Hãy thoải mái sử dụng miễn là bạn ghi công/đề cập đến tôi! In trên một Creality Ender 3 Neo ở độ dày 0.4mm và 0.2 và giá đỡ cây ở những nơi cần thiết. Bạn CÓ THỂ cần phải mài một số phần vì phần chính và phần gắn có thể khá chặt.

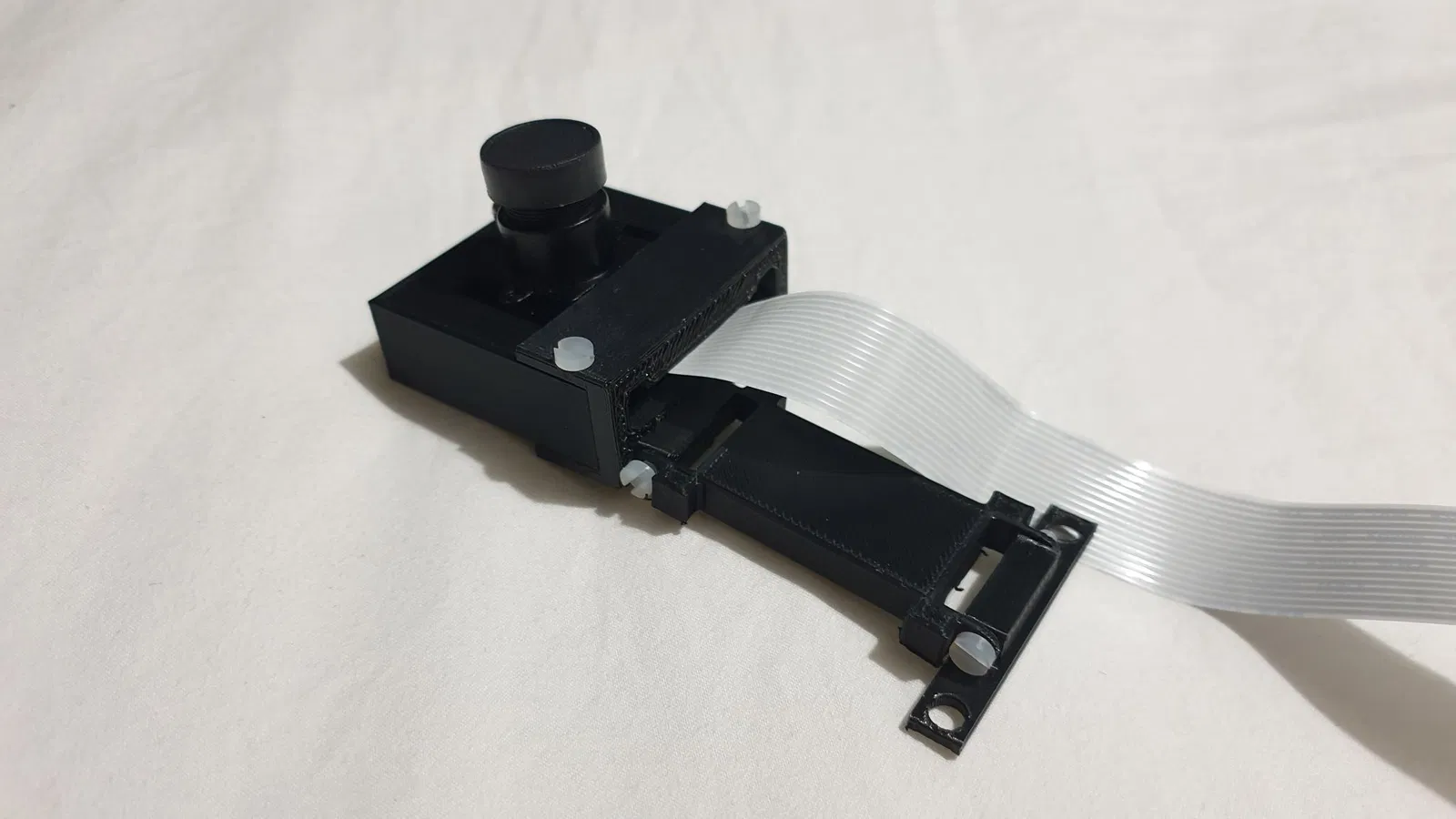

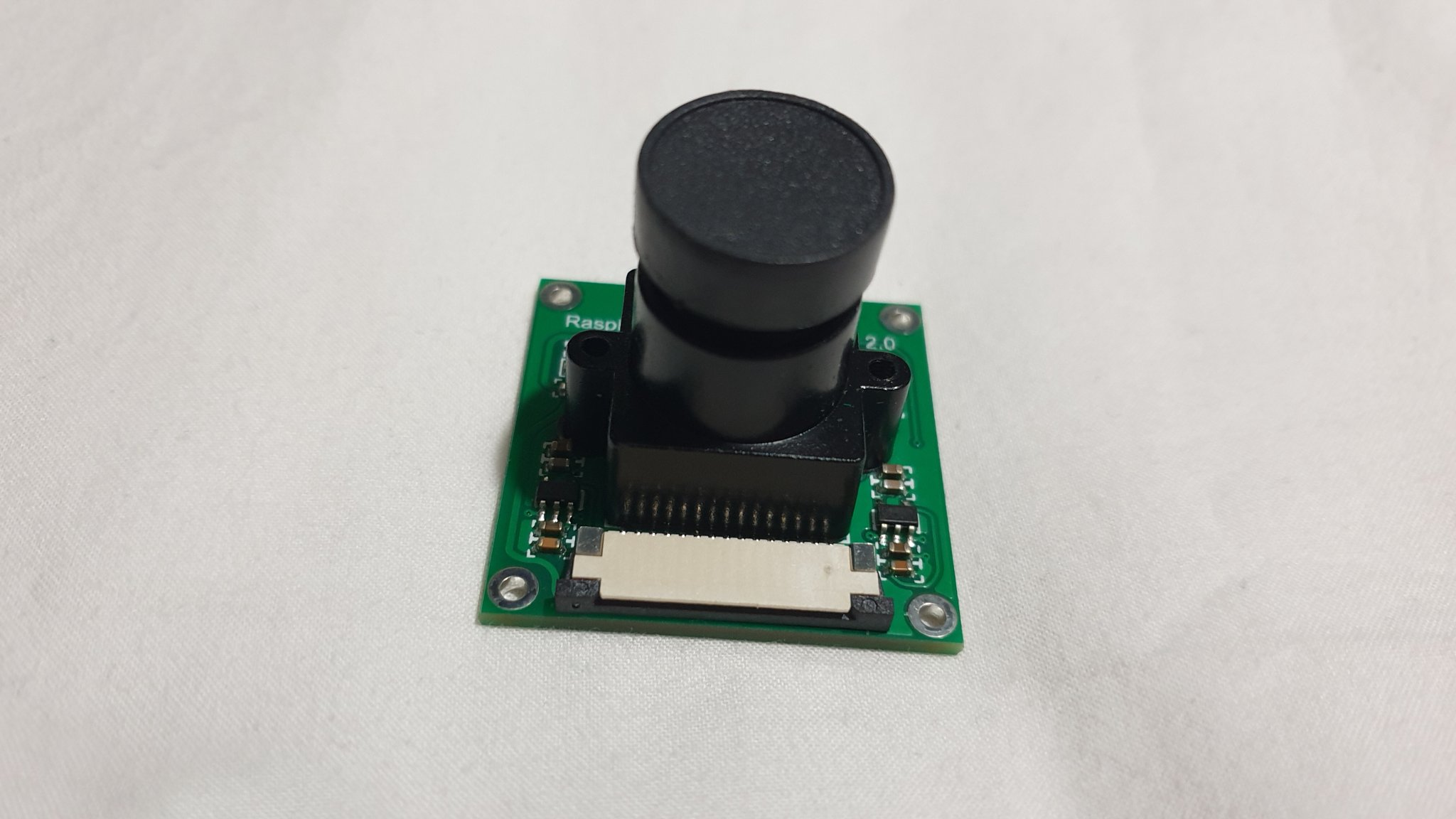

PCB Camera trượt vào Phần chính một cách lỏng lẻo và sau đó Phần gắn khóa nó ở vị trí với độ khít chặt.

Bạn có thể tìm thấy phiên bản cải tiến của giá đỡ này ở đây; IMPROVED Raspberry Pi Camera Mount - Waveshare - RPi Camera (B) - OV5647 - 40mm
