Giá đỡ LCD gắn bên cho máy in 3D Prusa MK3s

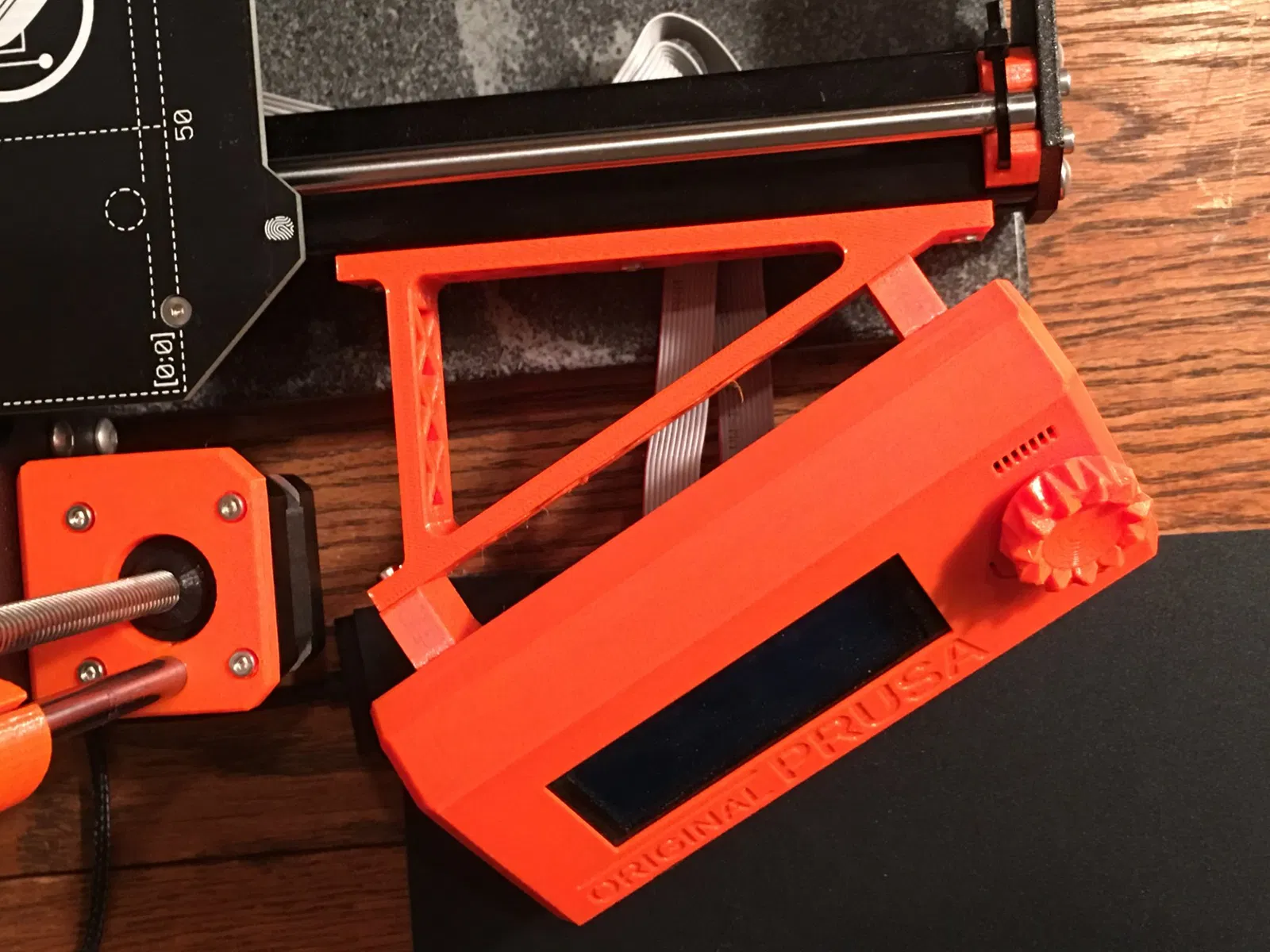

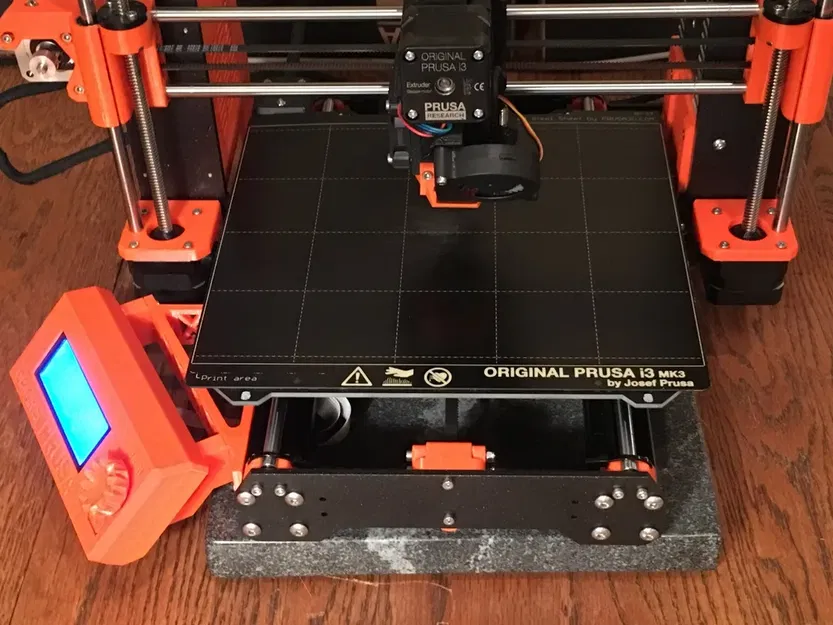

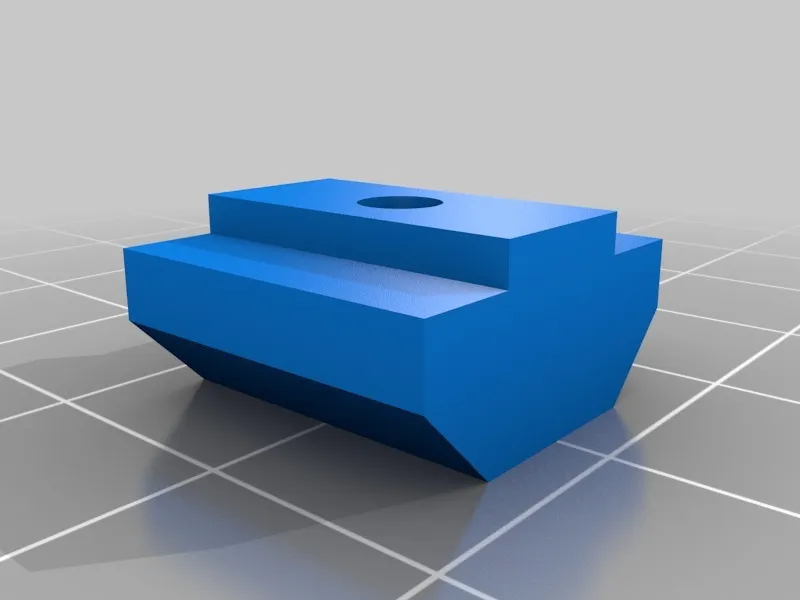

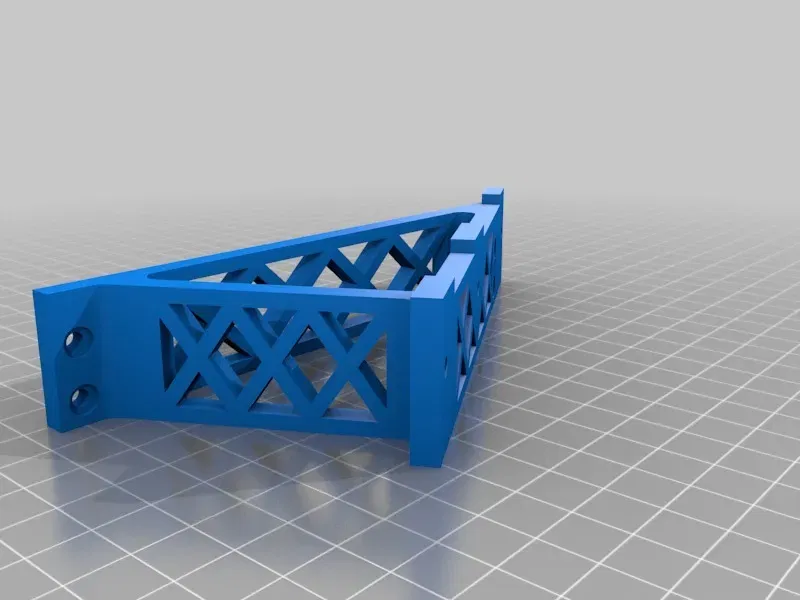

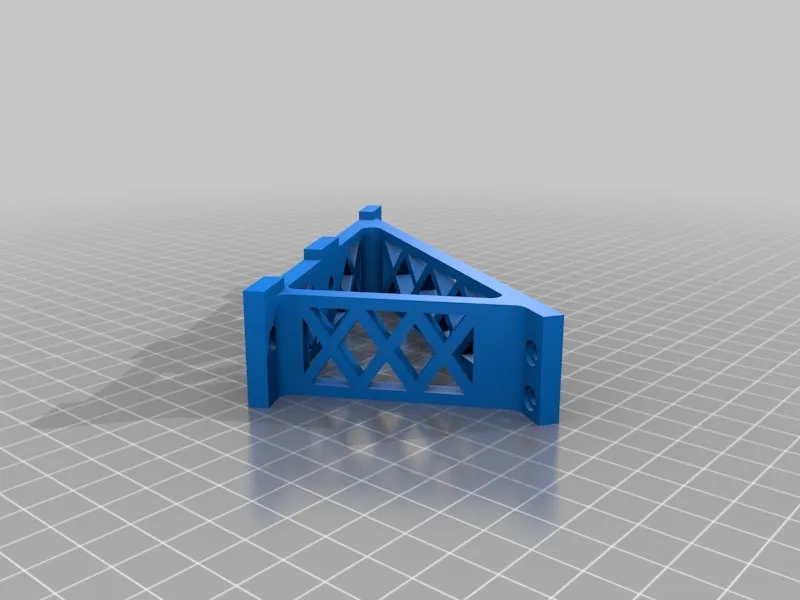

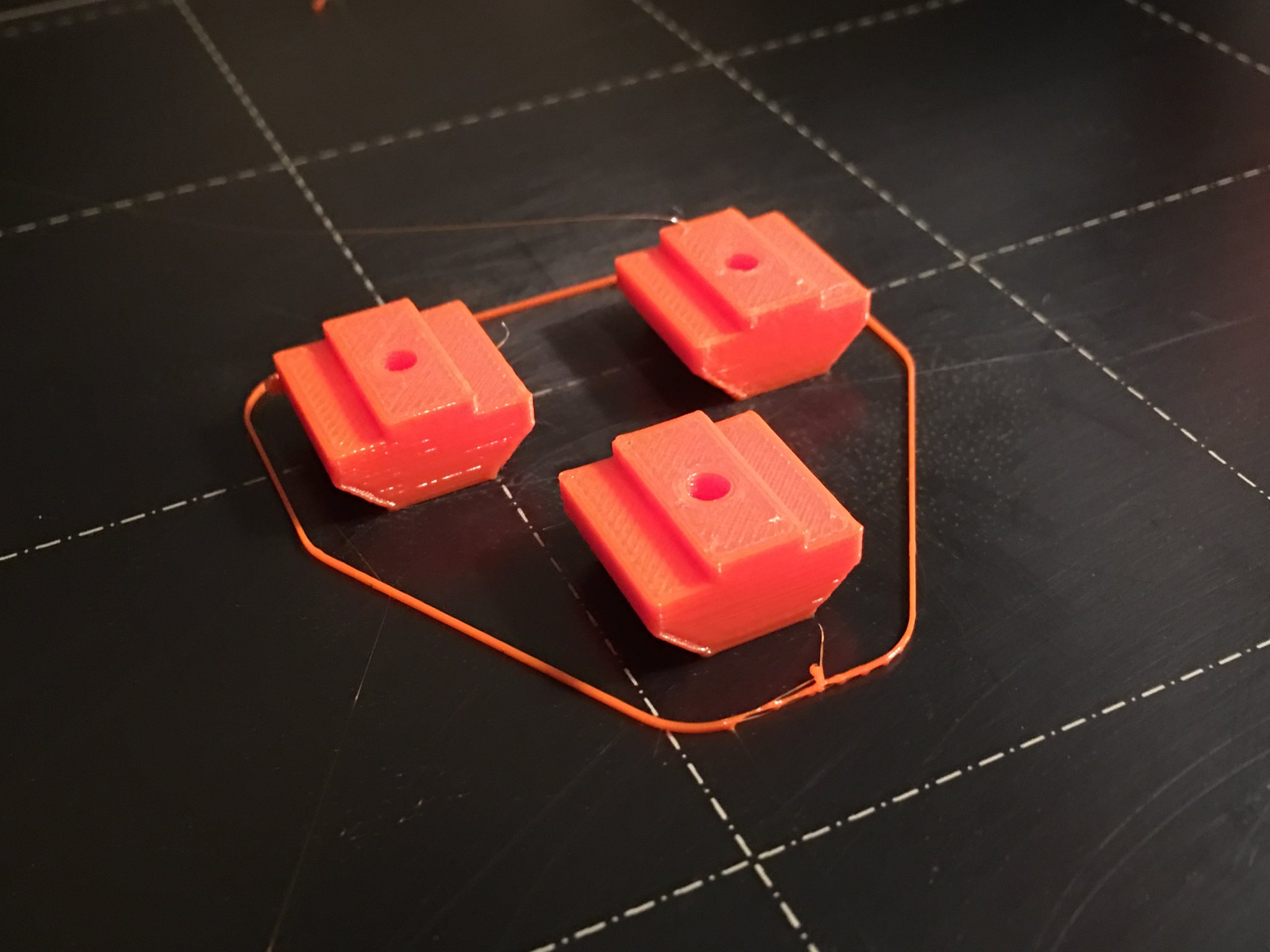

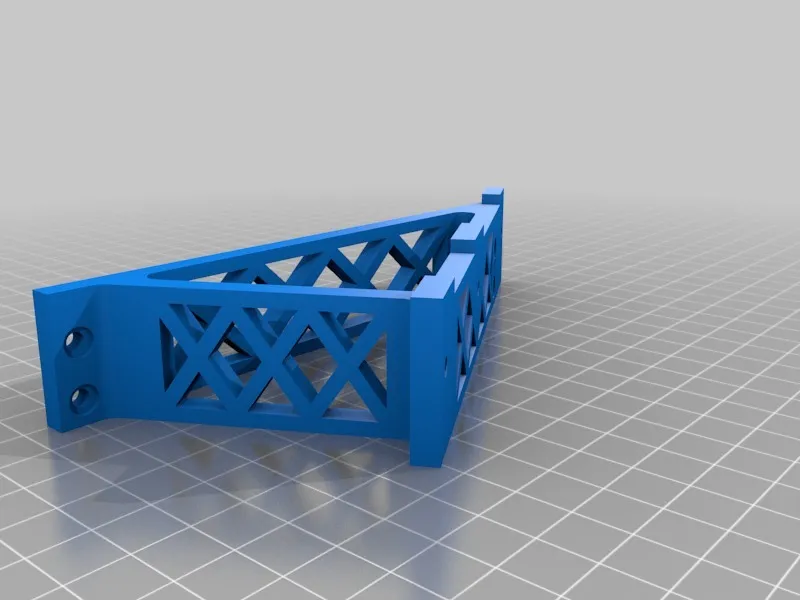

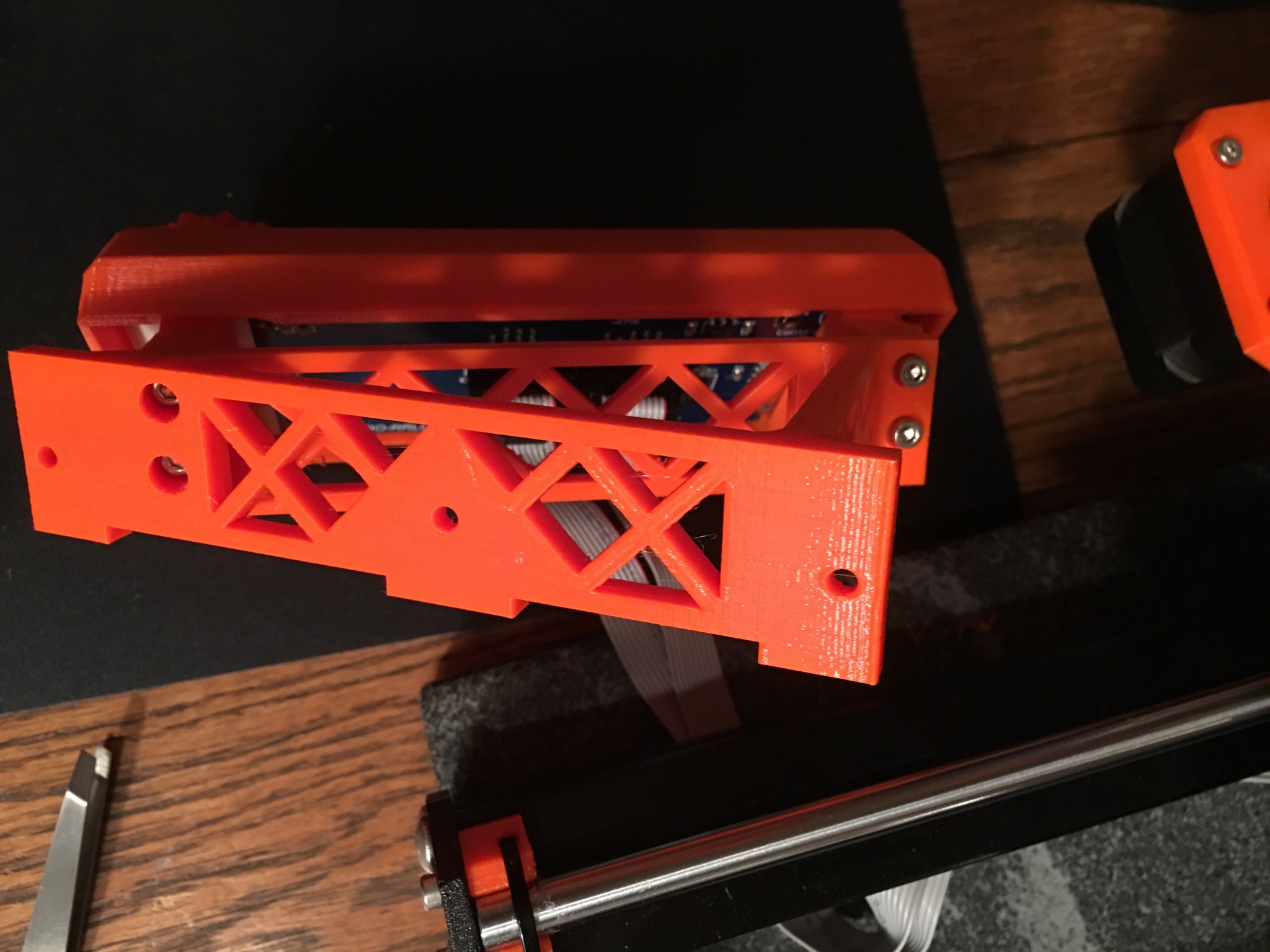

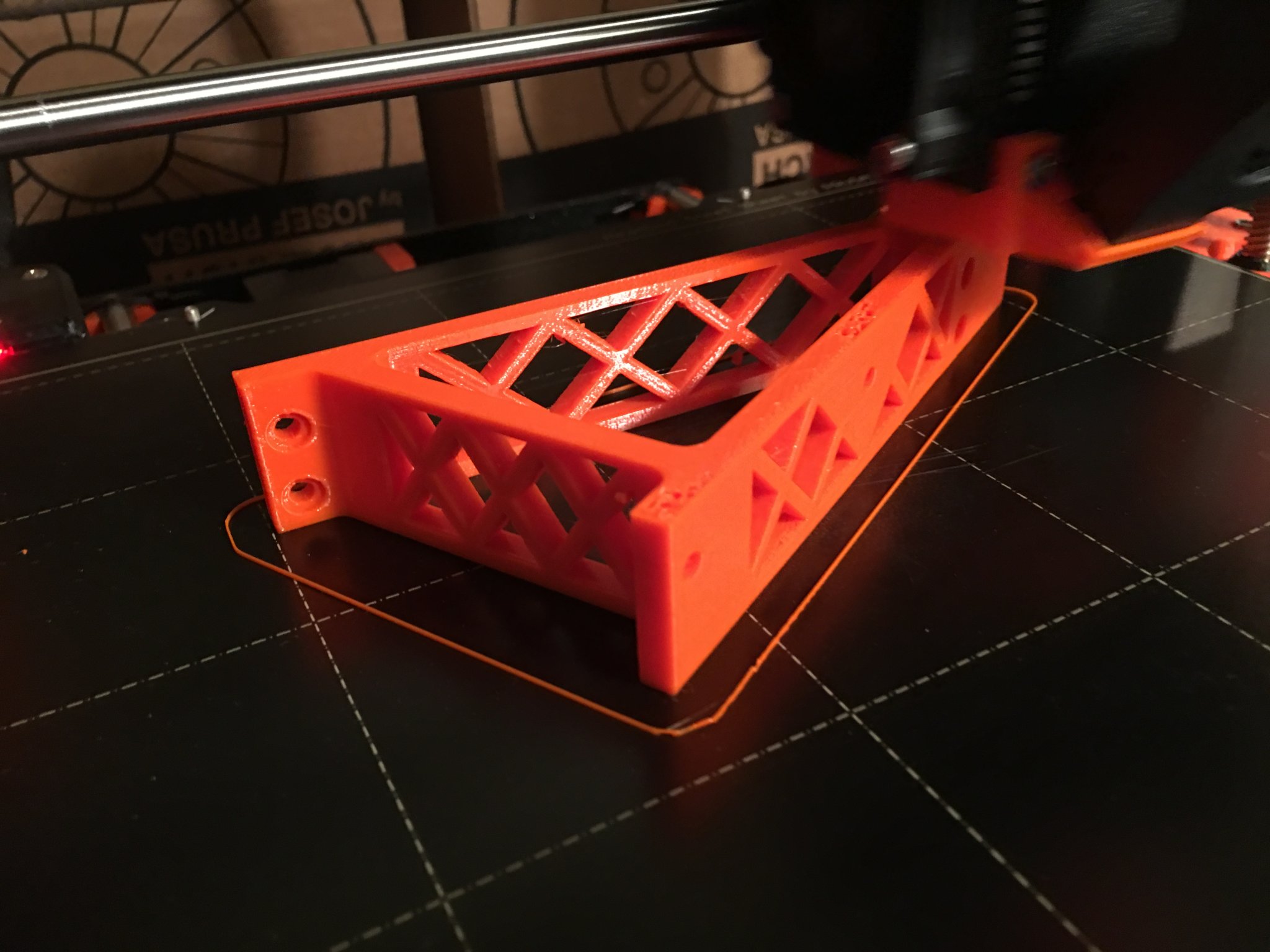

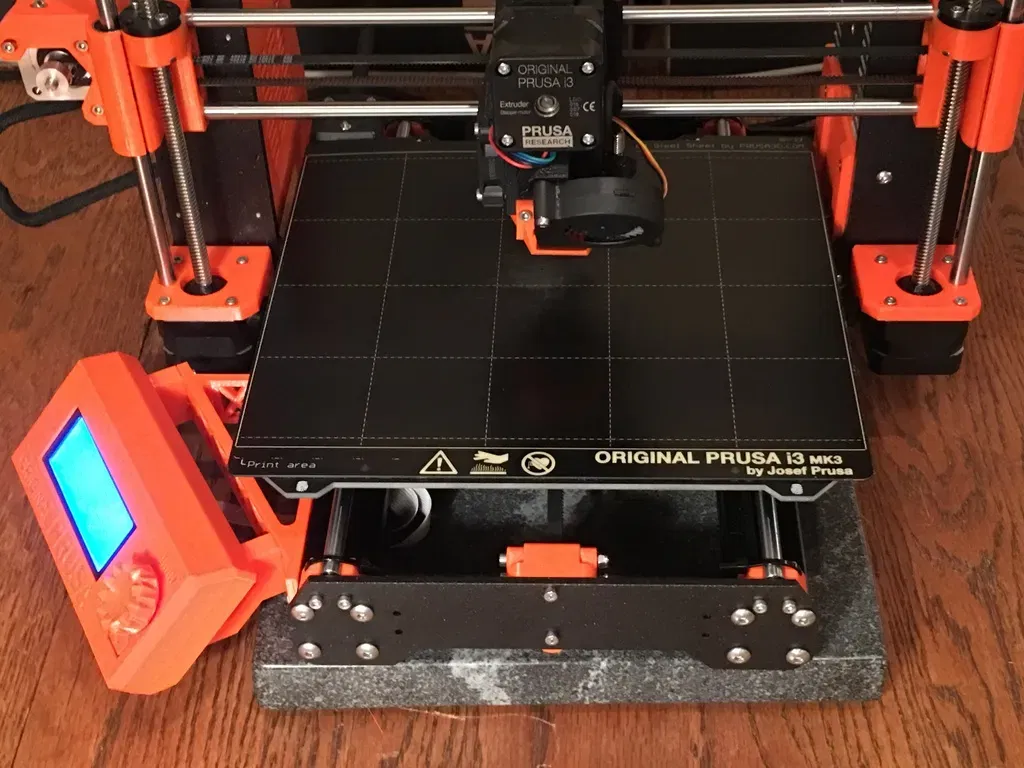

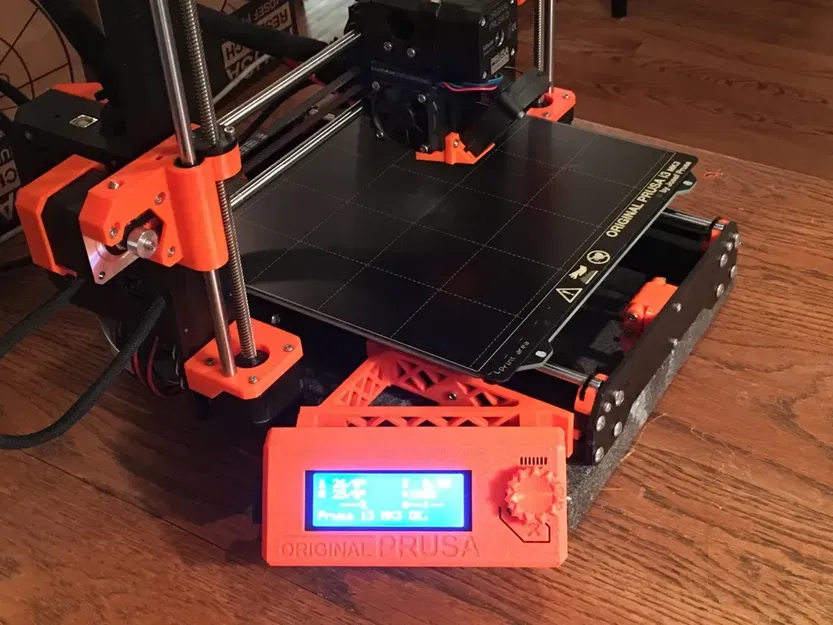

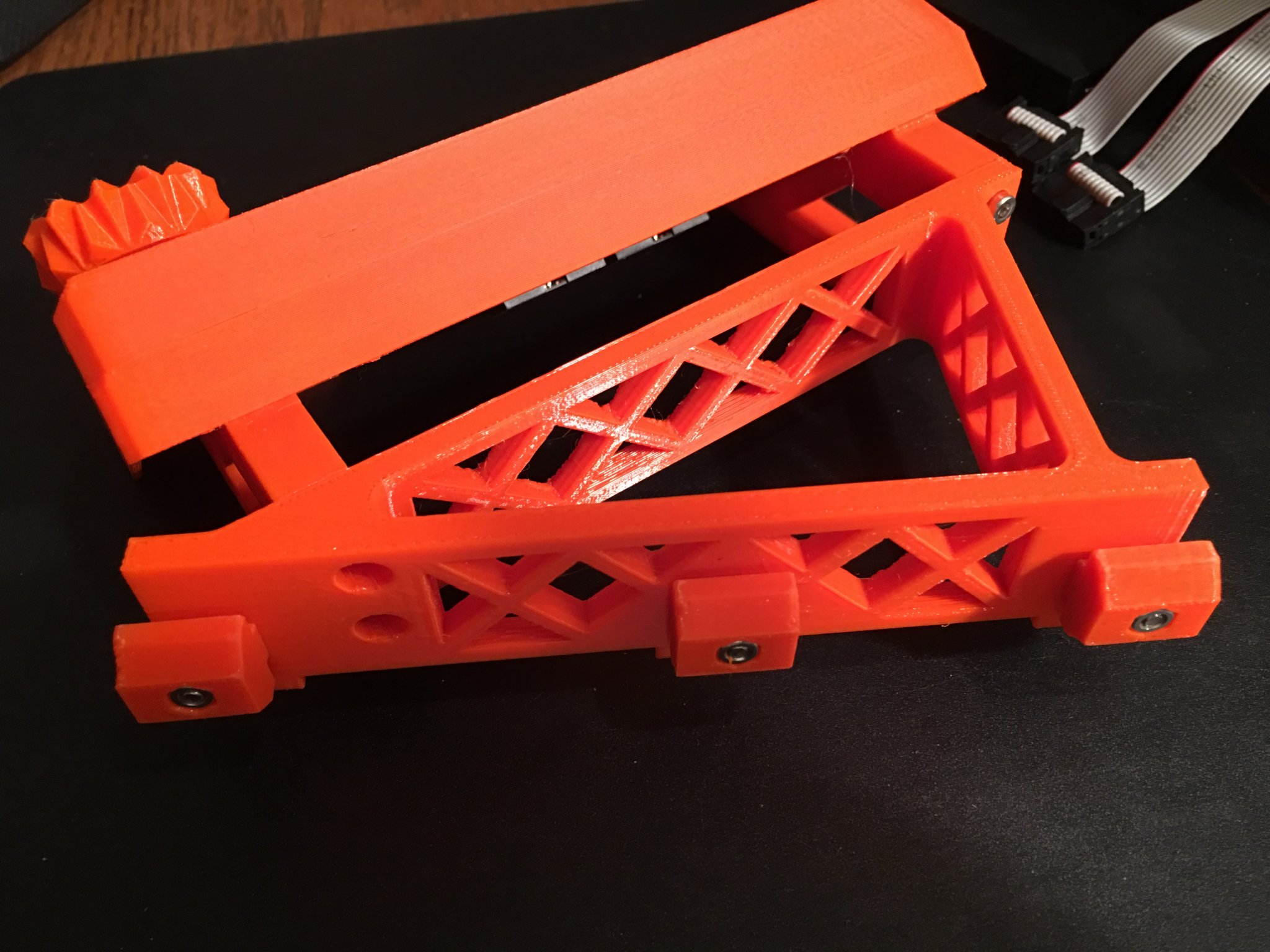

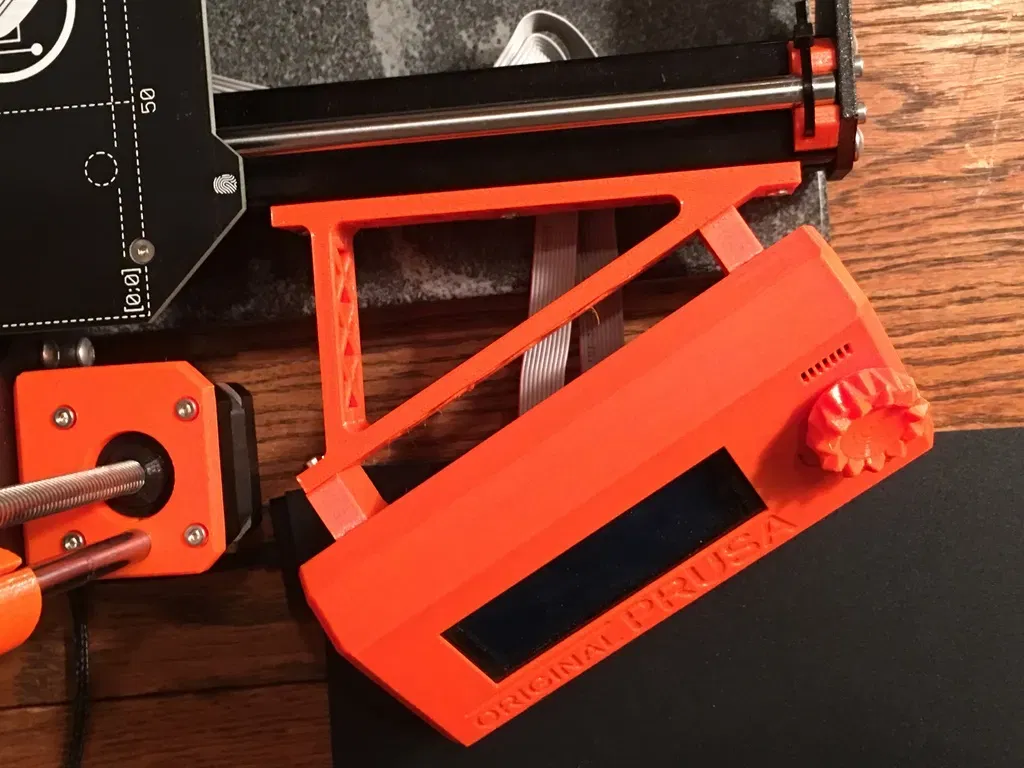

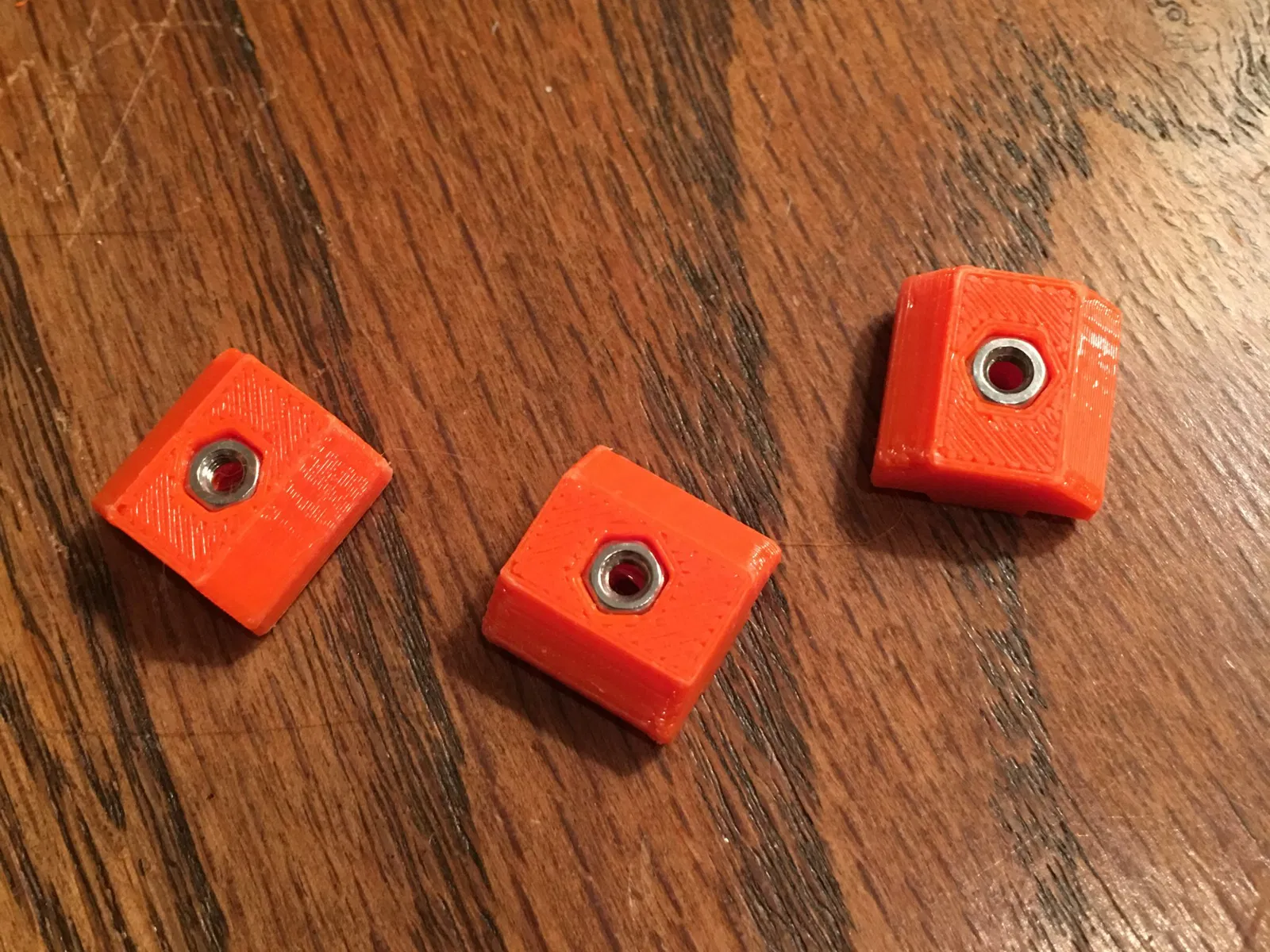

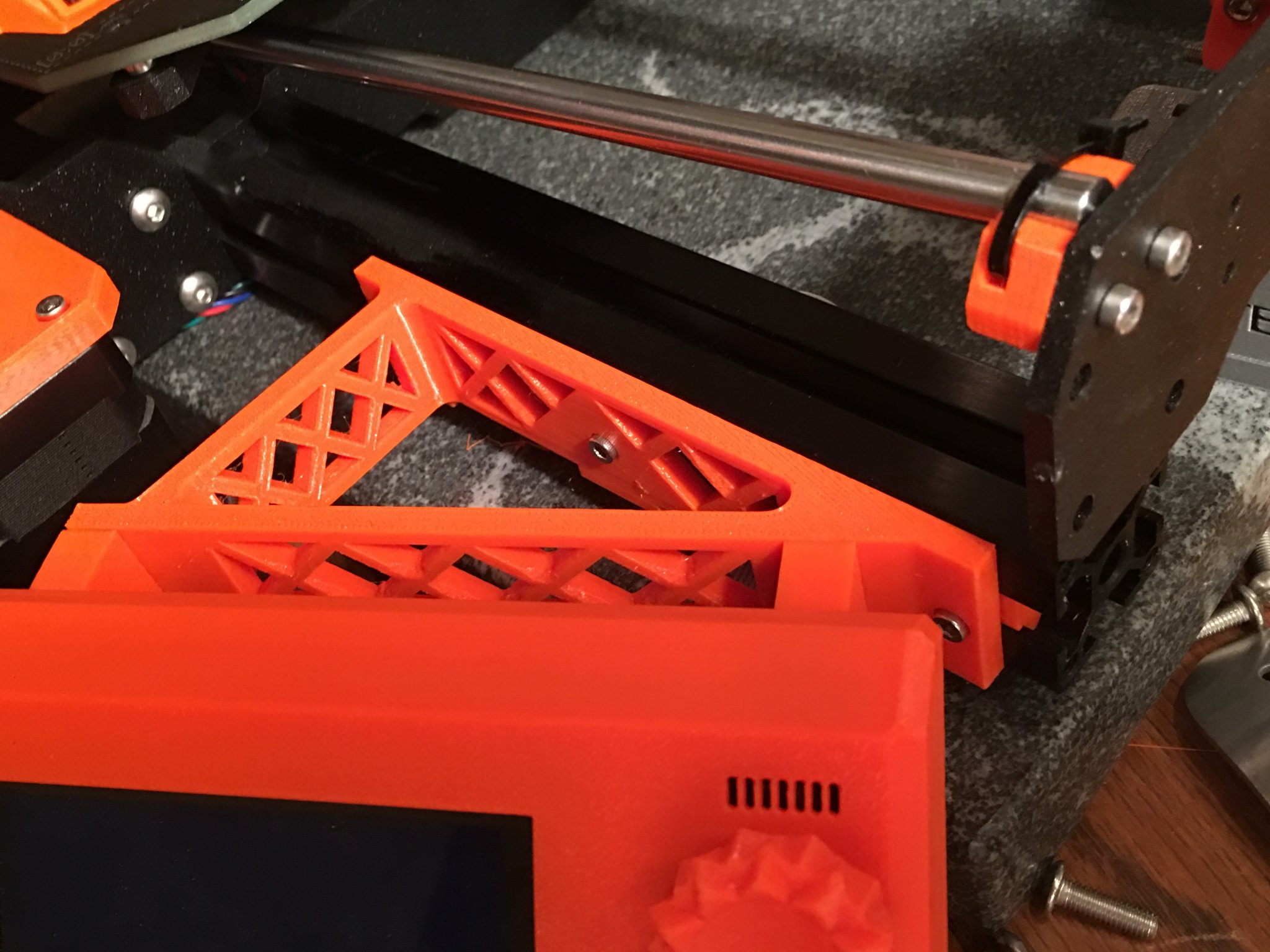

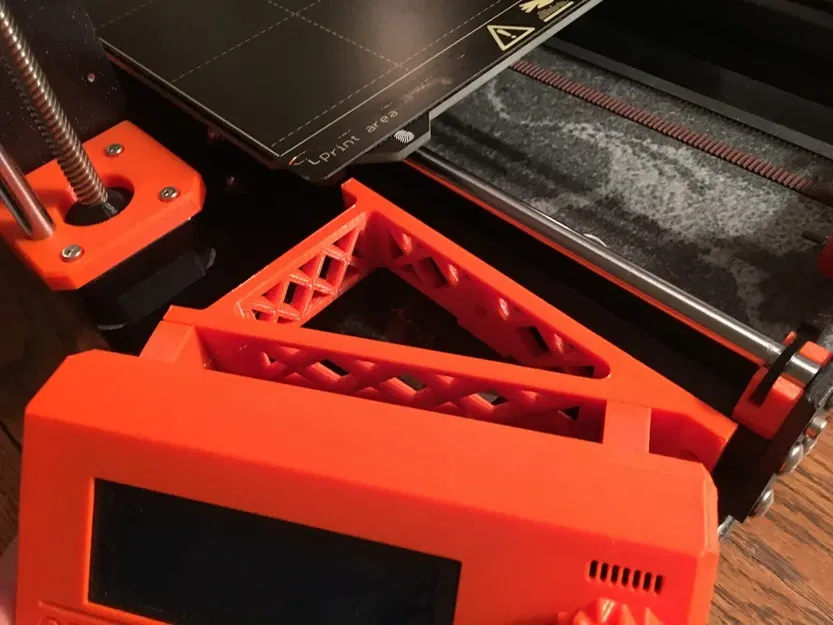

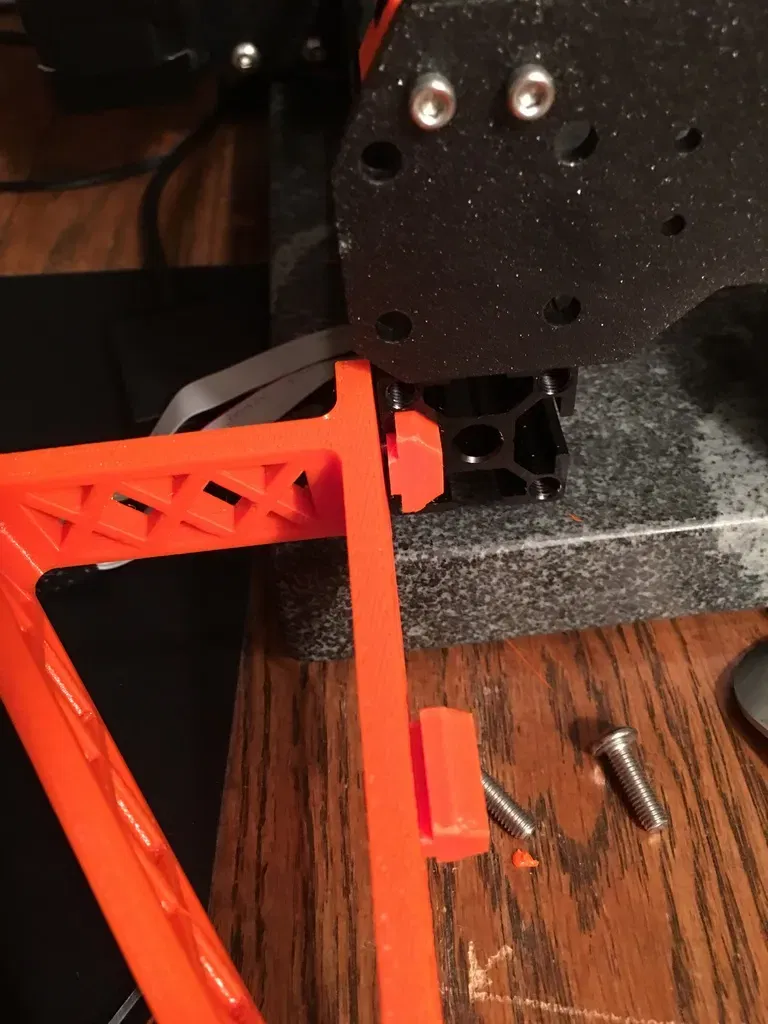

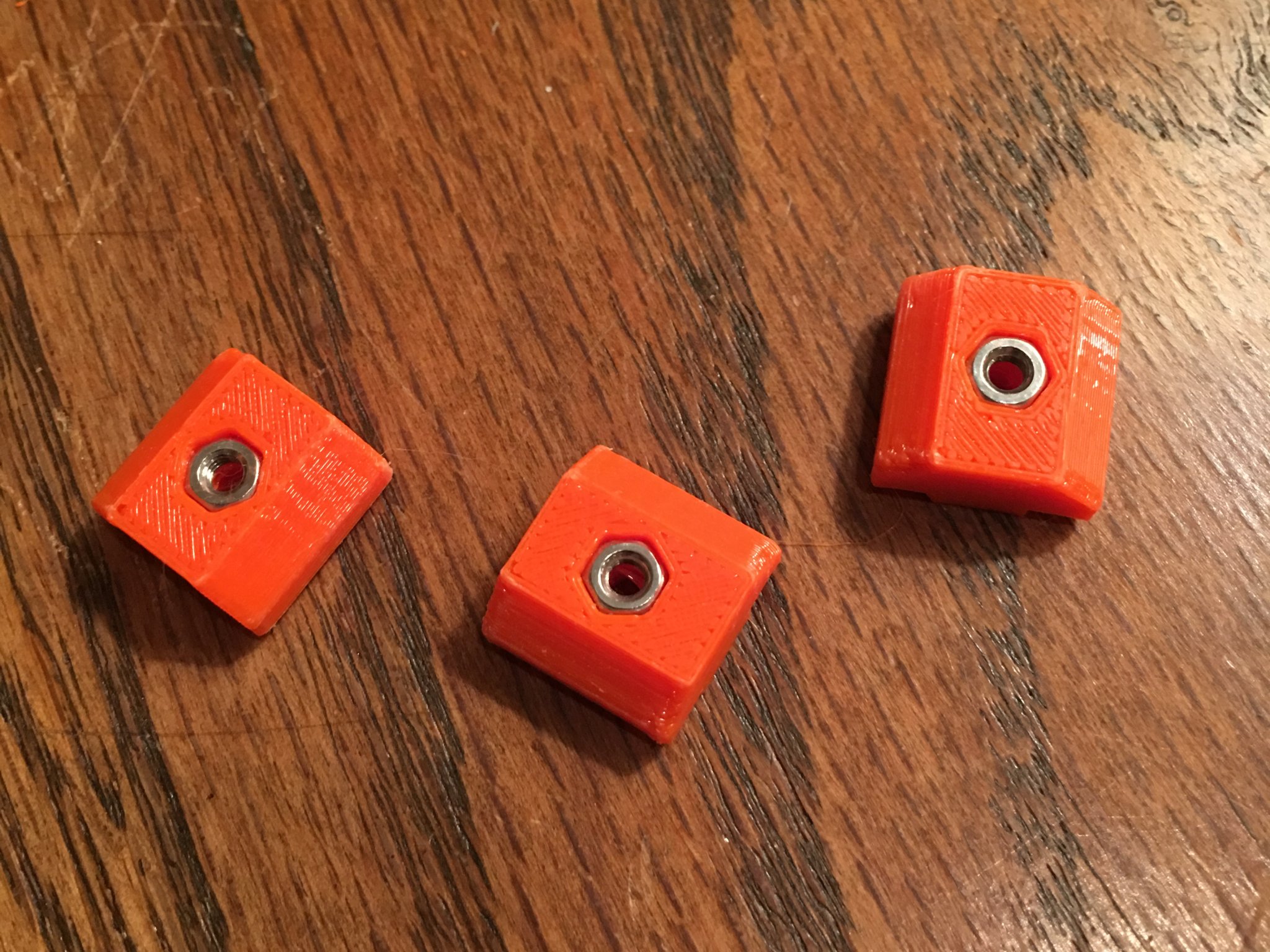

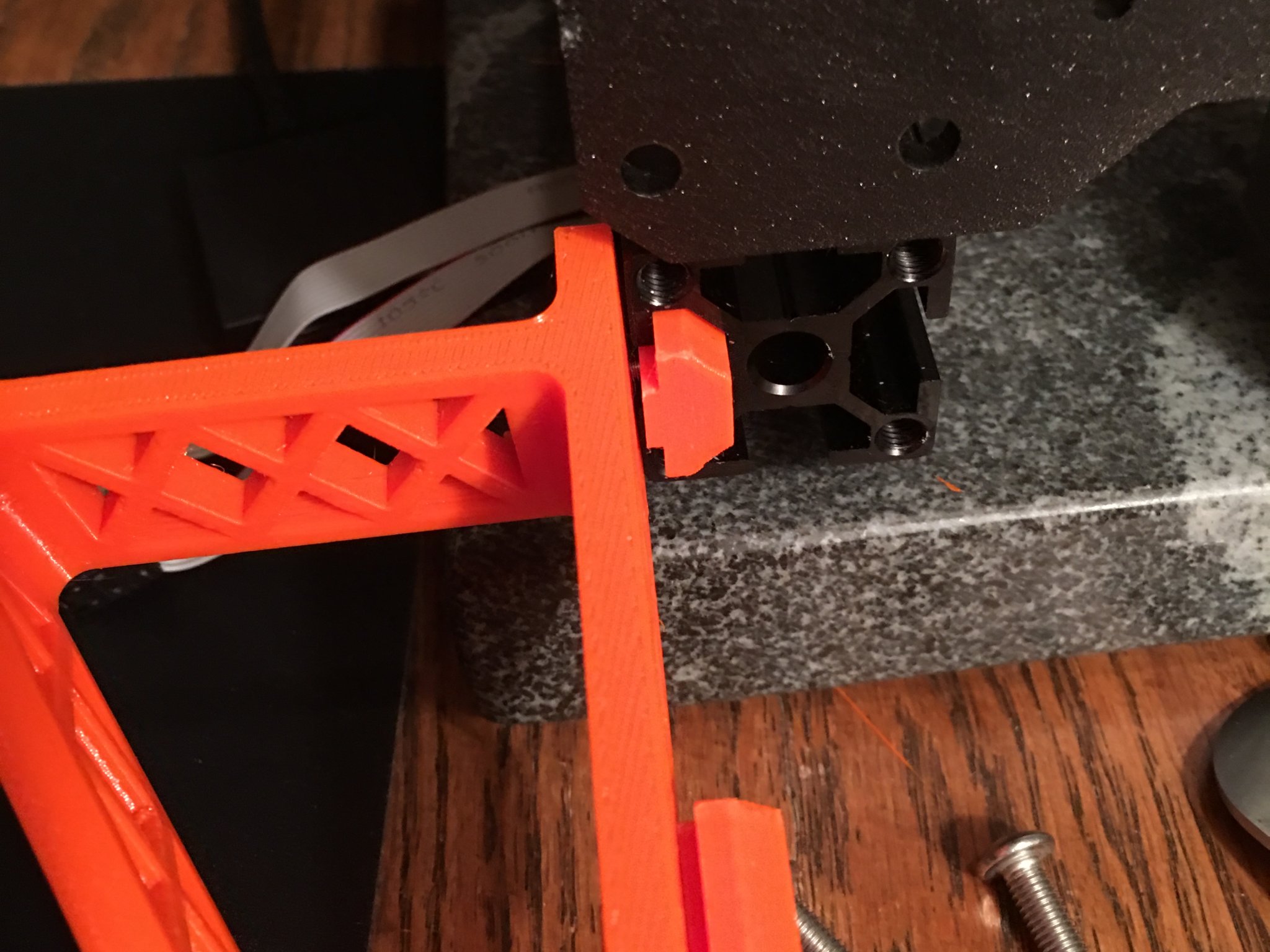

Phiên bản mới ở đây - https://www.f3d.vn/3d-model/44823-gia-do-lcd-ben-cho-may-in-prusa-mk3s Giá đỡ bên chắc chắn và nhẹ này cho phép bạn gắn màn hình LCD ở bên trái hoặc bên phải khung máy in dưới một góc 30%. Nó được gắn vào ba chèn khung nhỏ trong ống khung. Cáp ribbon của LCD sẽ đến được cả hai bên. Đây là vị trí tôi ưa thích vì những lý do sau: 1. Giải phóng mặt trước cho một giá đỡ camera: Tôi giờ có thể sử dụng các mô-đun gắn vào bốn ốc vít phía trước nơi mà LCD từng nằm, đây là vị trí rất tốt. Một số thứ thì tốt hơn khi đặt ngay trước máy in, chẳng hạn như giá đỡ camera time lapse. Đây là lý do chính tôi đã tạo ra giá đỡ bên này. 2. Dễ sử dụng: Tôi ngồi ở bên trái máy in và giờ màn hình LCD hướng thẳng về phía tôi. Chiếm ít không gian trên bàn: Màn hình LCD gần sát mép bàn và tôi không muốn va phải nó một cách tình cờ. Bạn sẽ cần các ốc vít mới sau để gắn vào khung: 3x ốc M3 12mm 3x đai ốc hex M3 Hãy lấy các tnuts gắn vào như thế này nếu bạn không muốn tháo rời khung - https://www.amazon.com/Sutemribor-Hammer-Fastener-Aluminum-Profile/dp/B07FPLZXTF Xem bản remix mới của tôi bên dưới đã loại bỏ 2 bên của tam giác và mất chưa đến một nửa thời gian để in! Xin vui lòng kiểm tra hướng dẫn lắp ráp với hình ảnh để giúp bạn dễ dàng hơn. Bạn cũng có thể muốn làm điều này để cáp LCD được giữ chắc chắn hơn nếu bạn in giá đỡ LCD này: https://www.thingiverse.com/thing:3485143 Bây giờ bạn có thể gắn một camera nặng ở phía trước cho Octolaspe, cũng như một vỏ Raspberry với mô-đun này: https://www.thingiverse.com/thing:3518161 Mô-đun yêu thích của tôi thay thế chỉ cửa Einsy của bạn bằng một thanh giằng trục Z tích hợp để máy in của bạn gần như không bị rung trục Z: https://www.thingiverse.com/thing:3476970 Mô-đun chân của tôi giúp giảm tất cả rung động và tiếng ồn xuống 95%, có thể cải thiện bản in: https://www.thingiverse.com/thing:3496474 ### Cài đặt in Thương hiệu máy in: Prusa Máy in: i3 MK3 Tấm lót: Không Hỗ trợ: Không Độ phân giải: .2 Lấp đầy: 30% Vật liệu: Prusament PETG Cam Ghi chú: Gắn ở độ cao lớp .2, lấp đầy gyroid 30%, nhiệt độ PETG 232/247. Không tốc độ nào cao hơn 45 mm/giây. Giá đỡ 100% lấp đầy. Thời gian in 4 giờ. ### Hướng dẫn lắp ráp 1. Quyết định xem bạn thích LCD ở bên phải hay bên trái của máy in. Nó sẽ ở một góc 30% hướng chủ yếu sang bên và một chút về phía trước. Tùy chọn nhưng được khuyến nghị cao. In cái này ra để giữ cáp LCD. Giá đỡ cáp LCD này sẽ dễ dàng lắp đặt vì bạn sẽ có các đầu khung đã được lộ ra. Bạn cần thêm một FrameBracket2 và kẹp LCD. https://www.thingiverse.com/thing:3485143rnrn2. In ra hoặc là leftLCDmount_flipped hoặc rightLCDmount_flipped (xem hình bên dưới). Không cần hỗ trợ. PETG được ưu tiên vì độ bền nhưng PLA cũng ổn. Sử dụng ít nhất 20% độ đầy.rnLưu ý - Nó được in ngược, vì vậy các tab hỗ trợ ở dưới cùng đang hướng lên trên bàn in. 3. In ra ba FrameBracket2 (xem hình bên dưới). Những cái này nên có độ đầy 100%. PETG được ưu tiên. Chà nhám những giá đỡ này thật kỹ sau khi in để chúng có thể trượt dễ dàng vào lỗ khung sau này. 4. Tắt máy in và rút phích cắm. Kéo bàn in về phía sau. 5. Gỡ bỏ các tay hỗ trợ LCD của bạn từ khung phía trước bằng cách tháo bốn con vít mà nó được gắn vào và đặt những con vít M310mm đó sang một bên. Ngoài ra, hãy chắc chắn giữ bốn đai ốc khóa lục giác nhỏ trong khung LCD. Chúng dễ rơi ra. Cố gắng giữ chúng trong các lỗ hiện có hoặc đặt lại vào nếu chúng rơi ra. 6. Gỡ bỏ các cáp LCD khỏi LCD. Nhớ rằng cáp được đánh dấu bằng hai đường đen ở bên trái. 7. Gắn các tay hỗ trợ LCD cũ vào giá đỡ mới (xem hình bên dưới). Vặn bốn con vít M3 10mm vào hai cặp lỗ. Ba tab ở dưới cùng của giá đỡ mới nên hướng xuống dưới. 8. Nới lỏng một chút tám con vít M3 lớn trên bảng khung phía trước mà vặn vào các thanh khung T 3030 bên. Khi chúng đều hơi lỏng, hãy quay lại và tháo hoàn toàn từng con một. Cố gắng không di chuyển hai khung bên hoặc bạn có thể cần hiệu chỉnh lại máy in. 9. Đẩy ba đai ốc lục giác vào các giá đỡ khung thật tốt (xem hình bên dưới). 10. Vít ba giá đỡ vào giá gắn với ba vít M3 12mm. (xem hình).rnrn11. Đưa giá đỡ đầu tiên vào lỗ khung. Nới lỏng nó cho đến khi nó vào. (xem hình).rnrn12. Lặp lại cho giá đỡ tiếp theo và giá đỡ cuối cùng.rnrn13. Đặt giá gắn ở vị trí bạn muốn dọc theo khung, hoặc hướng về động cơ Z hoặc hướng về giá khung phía trước và sau đó siết chặt ba vít (xem hình).rnrn14. Hạ khung xuống và chèn từng vít trong số tám vít. Chúng nên vào dễ dàng. Nếu không, đầu khung không được căn chỉnh.rnrn15. Định tuyến lại các cáp băng LCD dưới khung và gắn chúng. (xem hình) Cái có hai dòng sẽ được gắn vào đầu nối xa nhất với núm điều chỉnh. Theo #2 - In ra một trong hai giá đỡ LCD bên trái hoặc bên phải. Nó in ngược lên. Nó sắp in ba tab trong hình này. Không cần hỗ trợ. Theo #3 - In ra ba giá đỡ khung theo hướng này. Không cần hỗ trợ. Sand chúng kỹ để chúng trượt vào khung sau này. Theo #7 - Gắn vào các cánh tay LCD. Vặn bốn ốc M3 10mm mà ban đầu đã được sử dụng vào các cặp lỗ. Đảm bảo chúng gắn vào các đai ốc vuông hex ban đầu trong các giá đỡ lắp đặt. Theo #9 chèn ba đai ốc hex. Đẩy chúng vào thật kỹ. Theo #10 Vặn ba giá đỡ hỗ trợ vào giá đỡ lắp đặt bằng 3 ốc M3 12mm. Dễ hơn nếu bạn chỉ xoay giá đỡ thay vì ốc. Theo #11 Nhẹ nhàng đưa giá đỡ hỗ trợ đầu tiên vào lỗ. Nới lỏng nó cho đến khi nó vào. Tiếp tục với hai giá đỡ còn lại. Theo #13 Đặt giá đỡ ở vị trí bạn thích và siết chặt ba ốc lại. Theo #15 Dẫn các cáp ribbon LCD dưới khung và gắn chúng lại. Cái có hai đường gắn vào đầu nối xa nhất với núm xoay. Danh mục: Các bộ phận máy in 3D
