Giá đỡ LCD bên cho máy in Prusa MK3S+

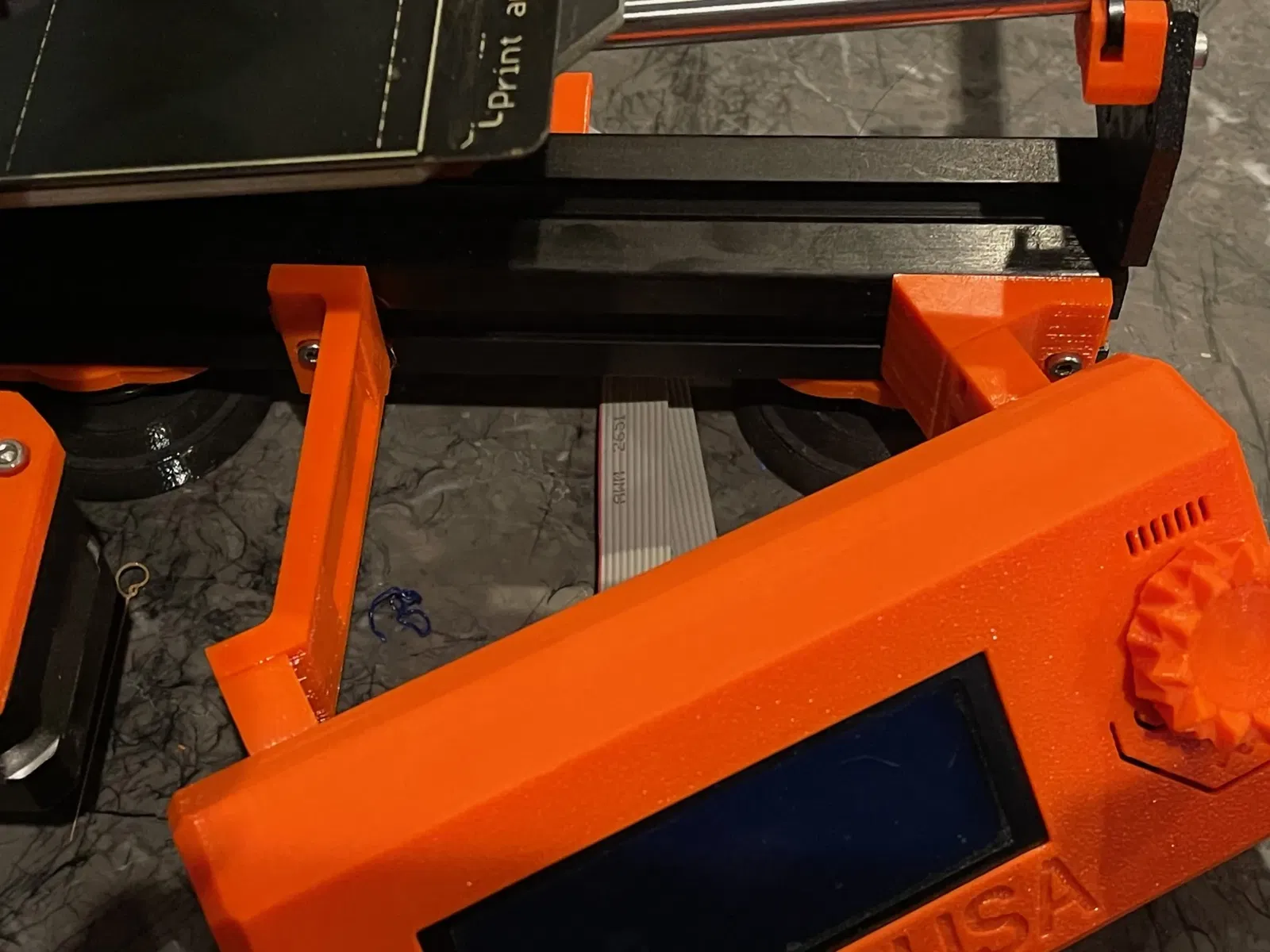

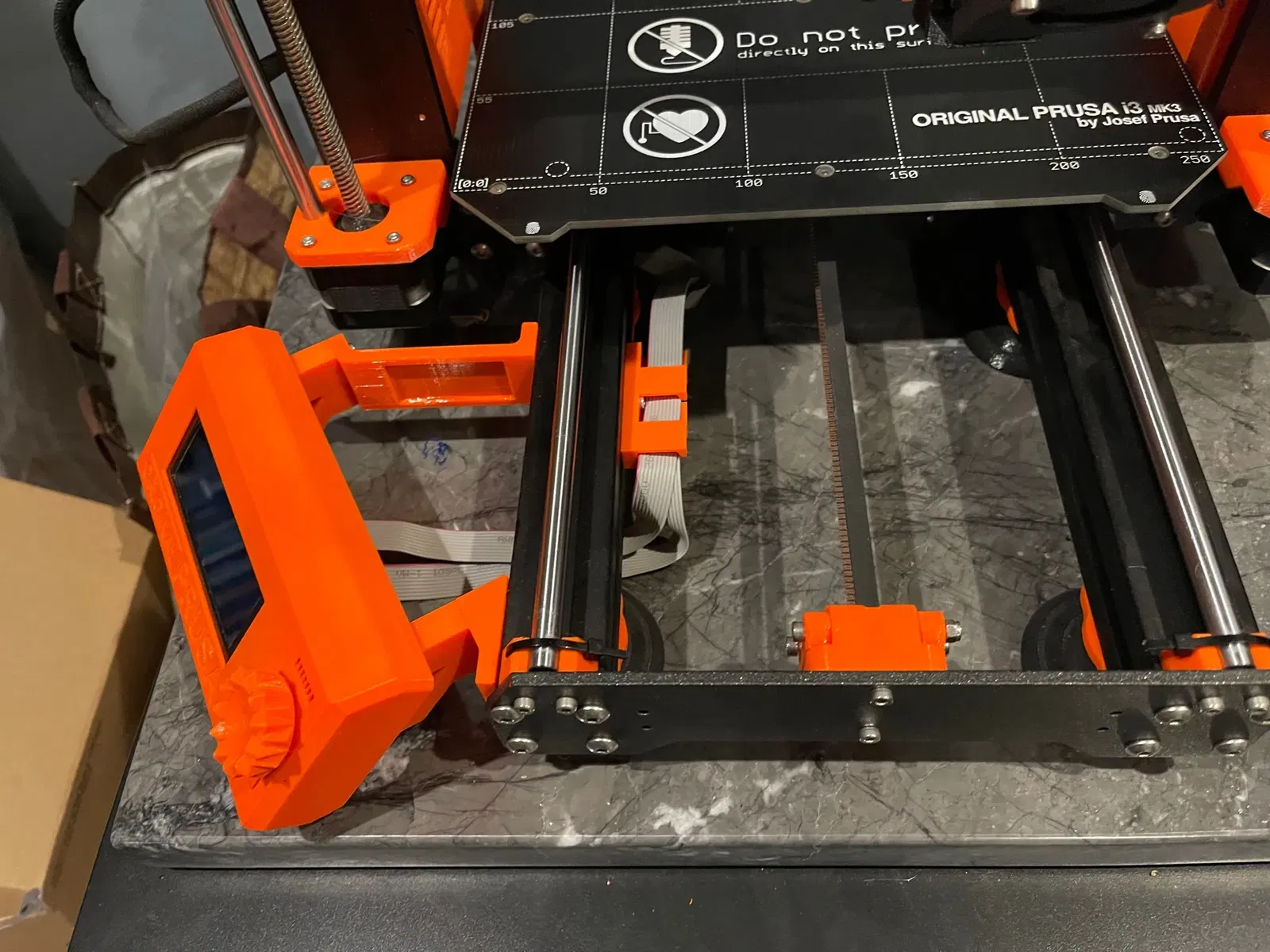

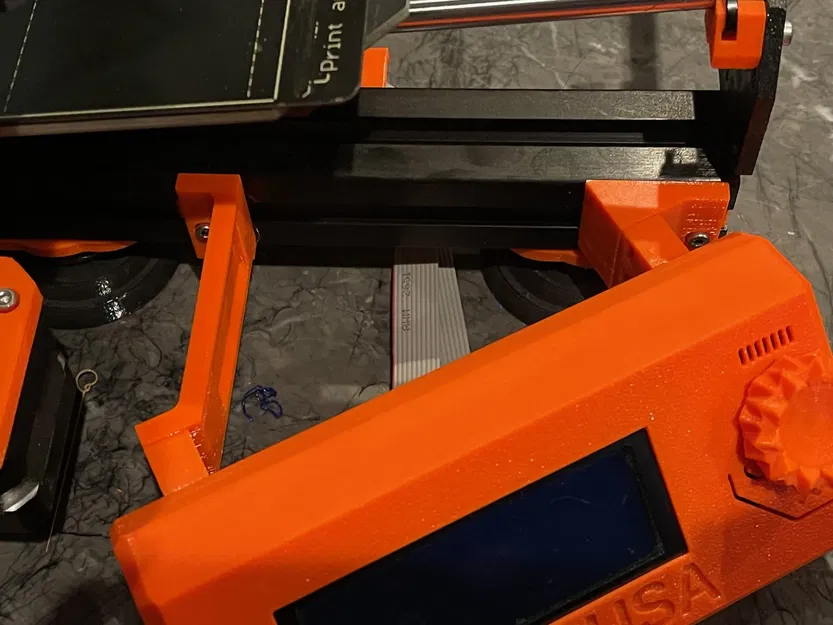

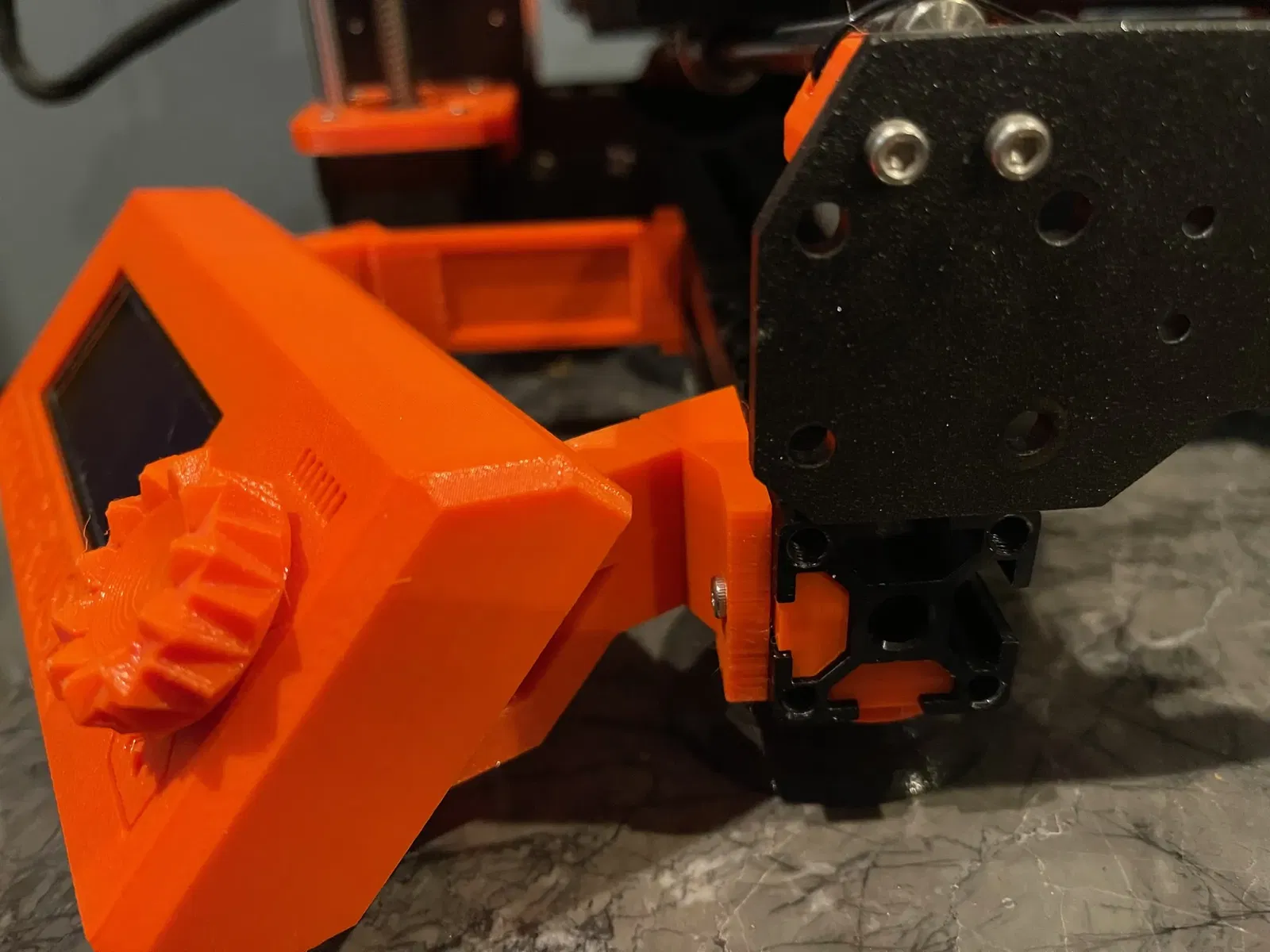

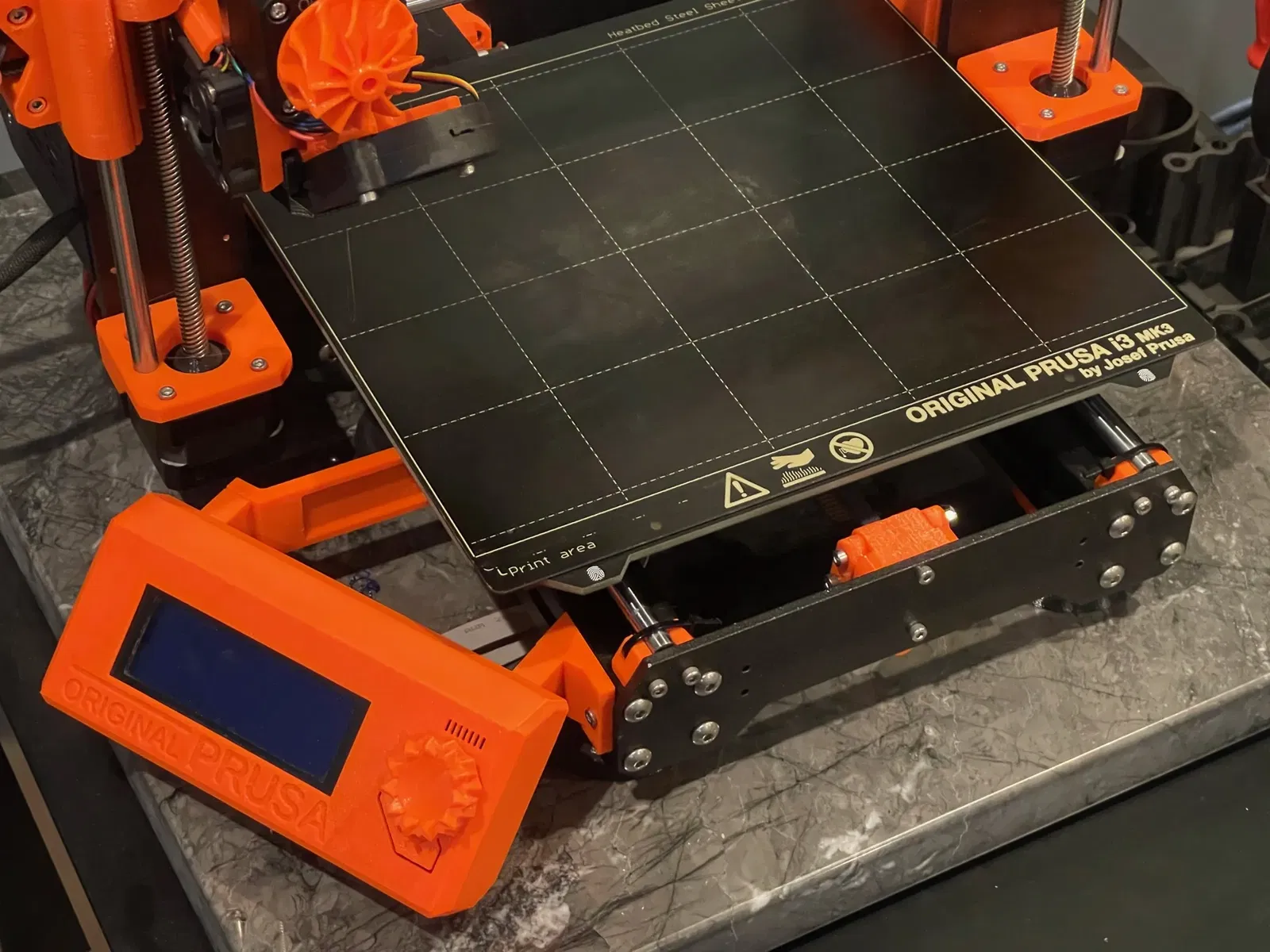

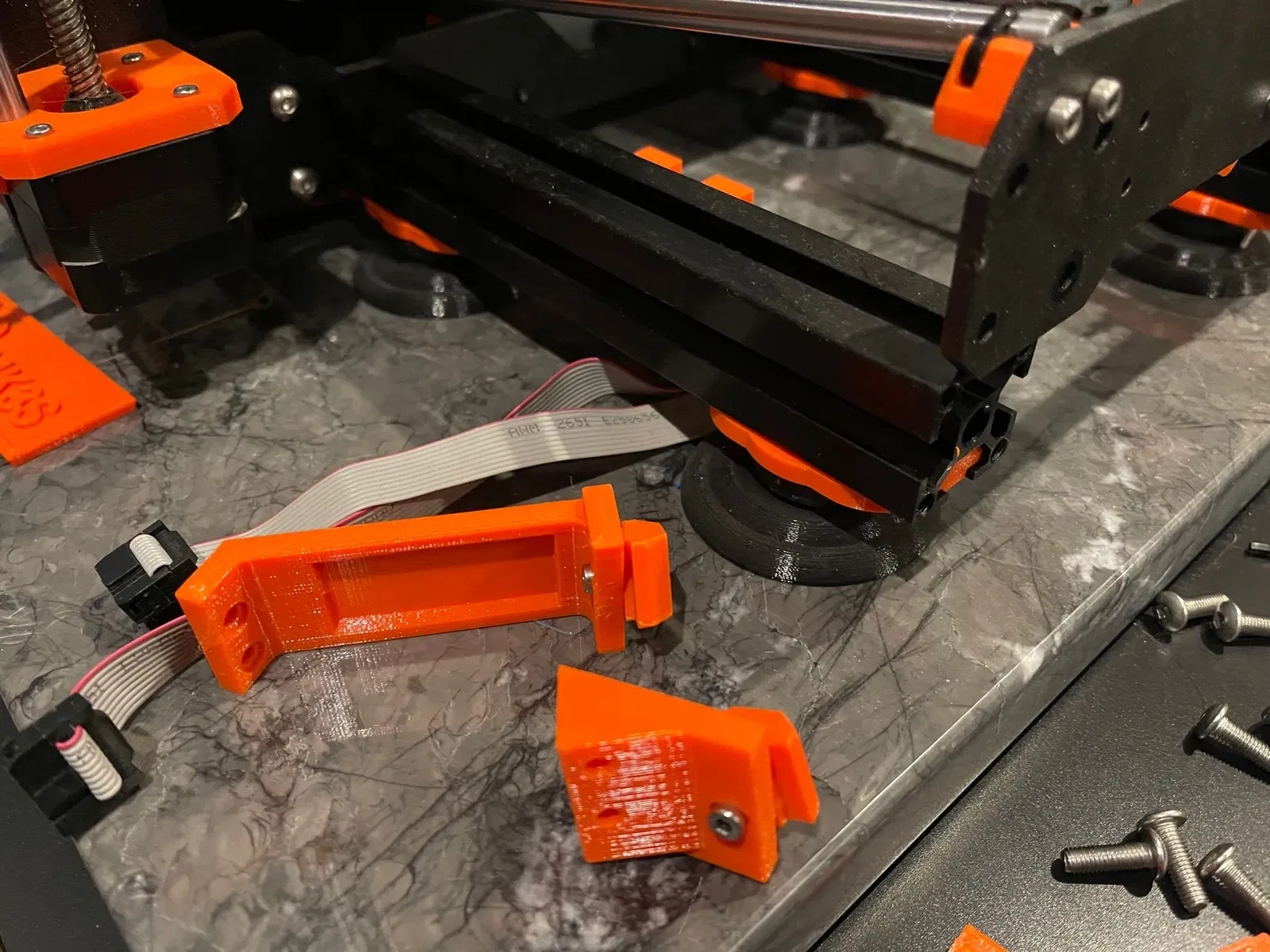

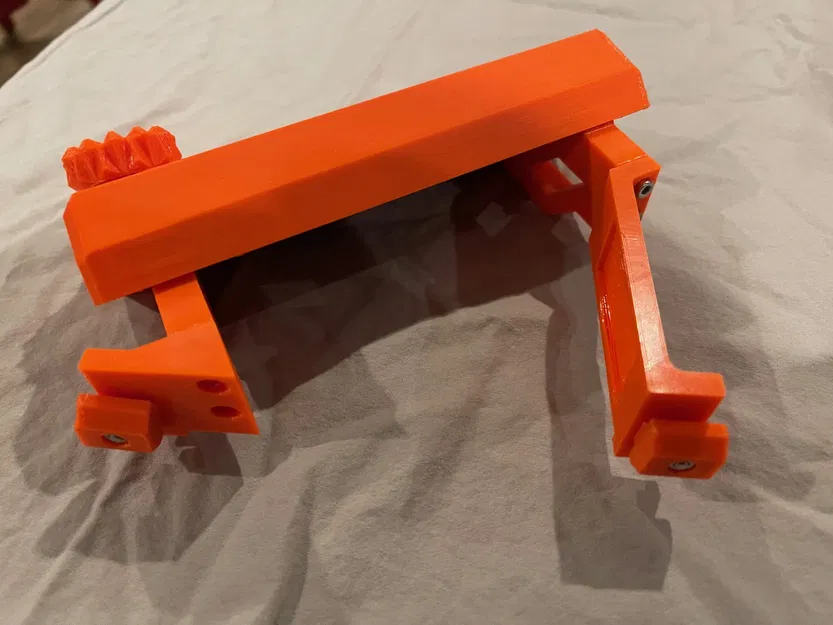

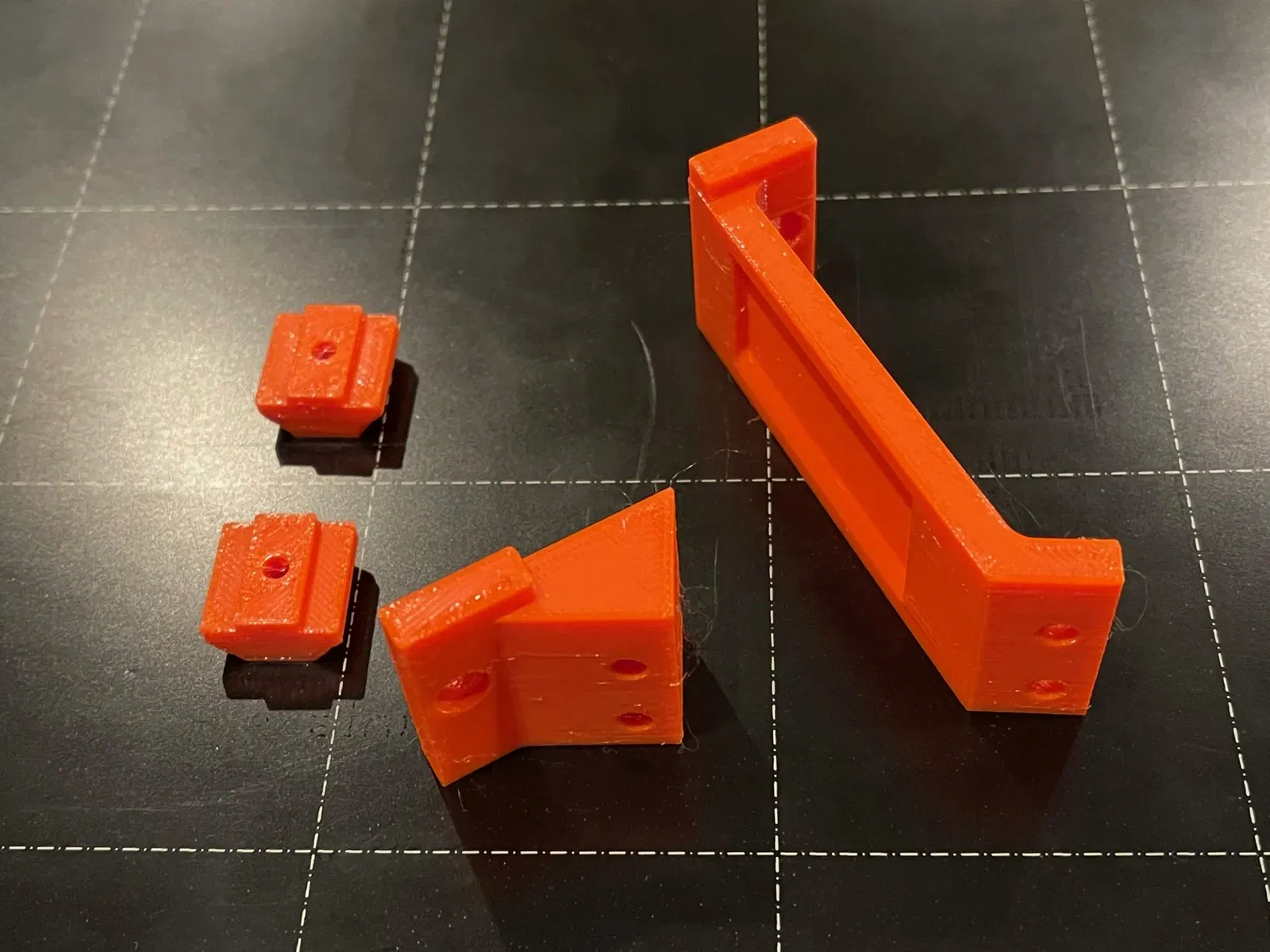

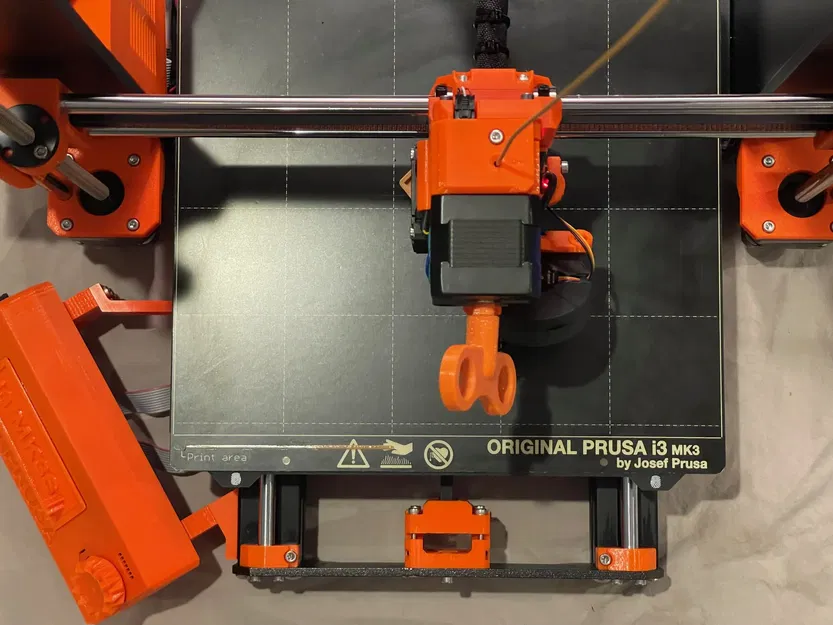

Giá đỡ LCD bên này cho phép bạn di chuyển bảng LCD của mình ra khỏi đường đi sang bên trái hoặc bên phải của máy in. Điều này rất hữu ích nếu bạn ngồi bên cạnh máy in của mình hoặc muốn giải phóng không gian phía trước máy in nhiều hơn. Đây là một thành phần thiết yếu cho Hệ thống Đa màu được cải tiến của tôi - <> Ngoài ra, đây là một sự suy nghĩ lại về một giá đỡ bên tam giác trước đó mà tôi đã làm gọi là V1. Tôi muốn một mô hình gọn gàng và tinh tế hơn. Tôi đã loại bỏ hai mặt không cần thiết về mặt cấu trúc, và thiết kế lại mặt thứ ba để đơn giản hóa hơn nữa thành hình dạng của một I-Beam. Tôi không thay đổi các góc hoặc lỗ vít từ giá đỡ trước đó mà tôi biết hoạt động giữa khung và giá đỡ LCD. Phiên bản mới này hoạt động rất tốt, in trong nửa thời gian, và có một ngoại hình trực quan đơn giản hơn. Tôi không thể nghĩ ra cách nào để đơn giản hóa hơn nữa. Bạn cần hai vít lục giác 12mm và hai đai ốc lục giác nữa. Gcode cho bên trái được bao gồm cho Prusament Orange PETG với chiều cao lớp .2. Điều này in trong chưa đầy hai giờ mà không cần hỗ trợ. Xem bộ sưu tập của tôi có tên Used on MMU cho tất cả các mod mà tôi sử dụng với thiết lập MMU của mình, đây là một trong số đó. Nếu bạn không muốn tháo khung phía trước, hãy lấy một số tnuts rơi vào như thế này - https://www.amazon.com/Sutemribor-Hammer-Fastener-Aluminum-Profile/dp/B07FPLZXTF Lắp ráp: 1. Chọn một bên và in các phần trước và sau, và hai Tnuts. Khi bạn in chúng, hãy in ngược lại. Tệp stl có chúng được định hướng theo cách bạn sử dụng, không phải cách bạn in. Các nubs hướng lên. 2. Tháo giá đỡ LCD ra khỏi máy in và ngắt kết nối hai cáp. 3. Tháo tám con vít trên tấm khung phía trước và di chuyển nó lên để bạn có thể truy cập vào các đầu mở của Tbar. Cố gắng không di chuyển các Tbar bên trái và bên phải của khung, mặc dù nếu bạn làm thì cũng không sao. Hình ảnh thứ hai cho thấy khung phía trước đã được tháo vít. 4. Để chuẩn bị cho Tnuts, hãy đánh nhám nhẹ. Kiểm tra độ vừa bằng cách xem bạn có thể dễ dàng trượt chúng vào các lỗ khung để đảm bảo bạn đã đánh nhám đủ. 5. Lắp ráp lỏng lẻo các Tnuts vào từng mảnh như trong hình thứ hai. Đừng siết chặt hoàn toàn vì chúng ta sẽ trượt cái này vào sau và siết chặt sau. 6. Gắn LCD như trong hình thứ ba và kết nối các cáp. 7. Trượt đơn vị đã lắp ráp vào khung T. Siết chặt hoàn toàn các vít lục giác 12mm để đơn vị giờ đây được giữ chặt trong khung. 8. Thay thế tấm khung phía trước và chèn 8 con vít lớn hơn. Tốt nhất là bạn nên chèn tất cả chúng một cách lỏng lẻo và siết chặt từng chút một một cách đồng đều ở cả hai bên cùng một lúc.
