Trình tạo hệ thống lưu trữ tham số (Parametric Storage Generator)

Cập nhật

22/7/2026

• Chế độ Puzzle (Xếp hình) đã được thêm vào

• Tùy chọn chốt chặn ngăn kéo (Drawer catch) đã được thêm vào

CELLIX 2.0

• Giới thiệu chế độ Puzzle và Hướng dẫn sử dụng đã được thêm vào

• Cellix 2.0.1 đã thay đổi thông số tối thiểu cho khe hở chốt (Pin clearance) thành 0mm

23/7/26

• Tối ưu hóa phần bo góc chốt (Pin fillet) trên Cellix 2.1 - Tùy chọn chốt chặn ngăn kéo sẽ tự động gộp các phần mở rộng của vách sau lại với nhau

• Hướng dẫn sử dụng đã cập nhật lên phiên bản 2.0 - bao gồm và giải thích các tính năng mới

GIỚI THIỆU

CELLIX là một trình tạo hệ thống lưu trữ hoàn toàn tham số (parametric) chạy trên nền tảng Onshape. Nó tự động tạo ra các bộ lưu trữ tùy chỉnh và các ngăn kéo 'trôi' (floating) khớp với nhau dựa trên đúng yêu cầu của bạn.

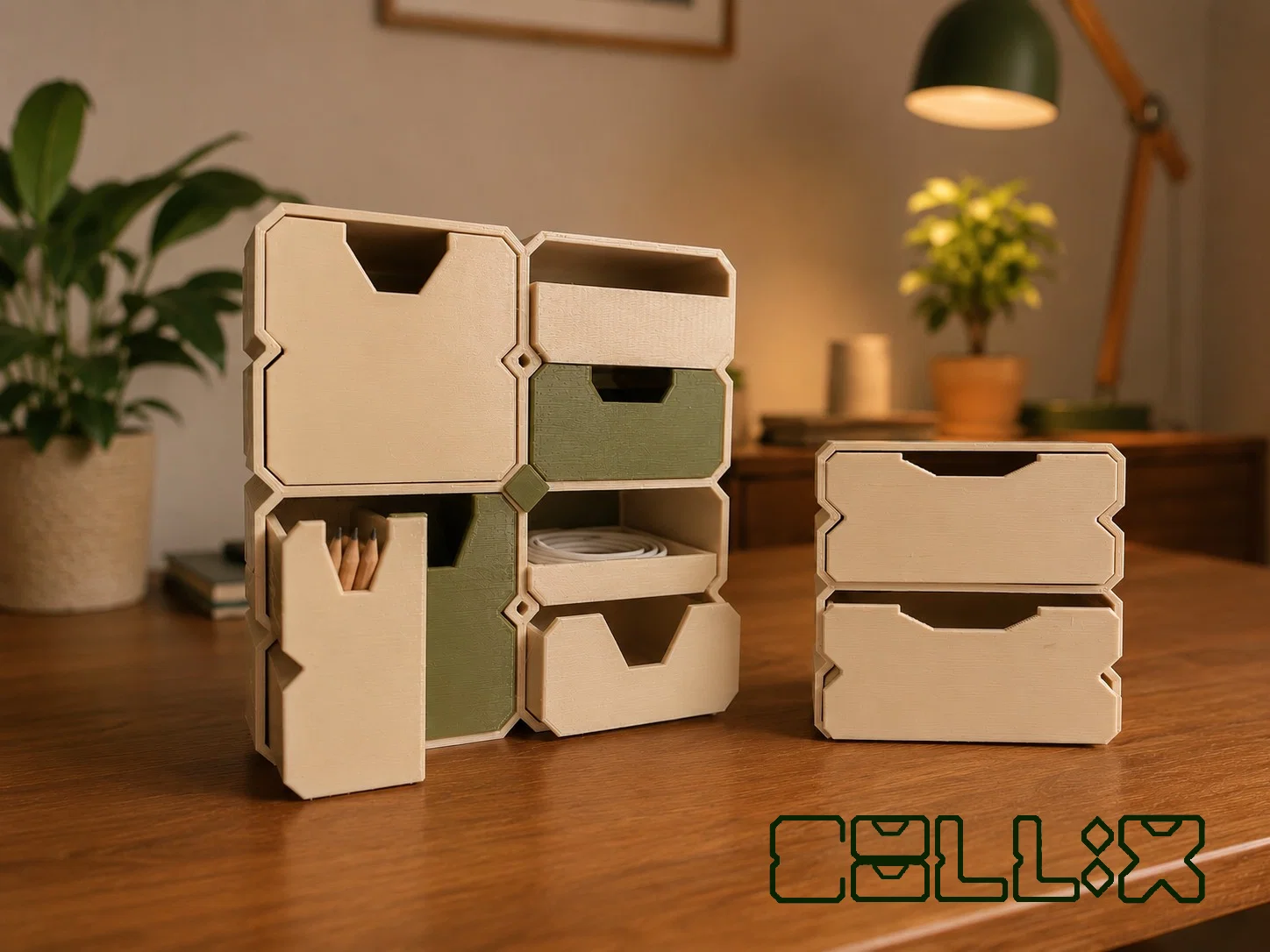

Hãy thử dùng thử, dù bạn cần một khay đựng đồ để bàn nhỏ gọn, tủ đựng dụng cụ trong xưởng, hay một bộ ngăn kéo mini.

Bạn không cần biết về CAD, không cần tài khoản Onshape, và nó hoàn toàn miễn phí.

Cách sử dụng:

• Chọn kiểu dáng bạn muốn.

• Cấu hình kích thước bộ lưu trữ.

• Tạo hệ thống lưu trữ hoàn chỉnh.

• Ẩn các phần bạn không cần đến.

• Xuất file STL cần thiết.

• In.

Tôi khuyến khích bạn tải xuống Hướng dẫn sử dụng (User's Guide) và file CELLIX 2.0 PDF mới vì chúng chứa những thông tin rất quan trọng. Dưới đây là tóm tắt ngắn gọn về những gì Cellix có thể làm.

Tính năng

Hệ thống tính toán & Tham số

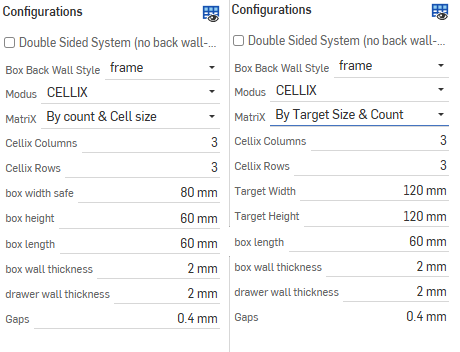

• Chế độ tính toán kép (CELLIX Mode): Chọn giữa hai công cụ toán học khác nhau để xác định kích thước đơn vị cho phù hợp với không gian chính xác hoặc các bước lưới cố định.

• Tỉ lệ tham số hoàn toàn: Điều chỉnh chiều rộng, chiều sâu, chiều cao của ngăn chứa và độ dày vách; các tỷ lệ sẽ tự động điều chỉnh theo.

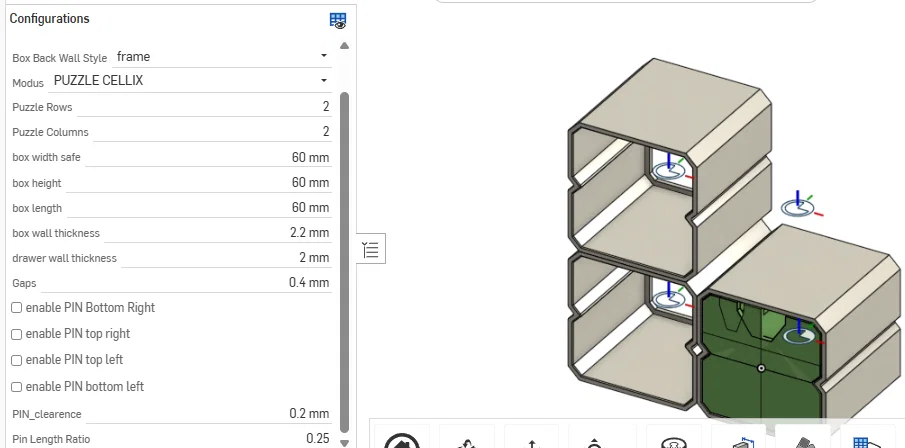

• Chốt Puzzle tùy chỉnh (CELLIX PUZZLE Mode): Tùy chỉnh kiểu chốt, vị trí và dung sai lắp ghép khi ở Chế độ Puzzle.

• Cài đặt khe hở (Clearance settings): Điều chỉnh dung sai để in ra kết quả tốt nhất.

• Công thức chống lỗi: Logic an toàn động tích hợp giúp ngăn ngừa các lỗi phác thảo, lỗi bo góc hoặc hình học không hợp lệ.

Các chế độ & Bố cục mô-đun

• Chế độ CELLIX Standard: Các đơn vị lưới đồng nhất, có thể chồng lên nhau để sắp xếp bàn làm việc hoặc ngăn kéo gọn gàng.

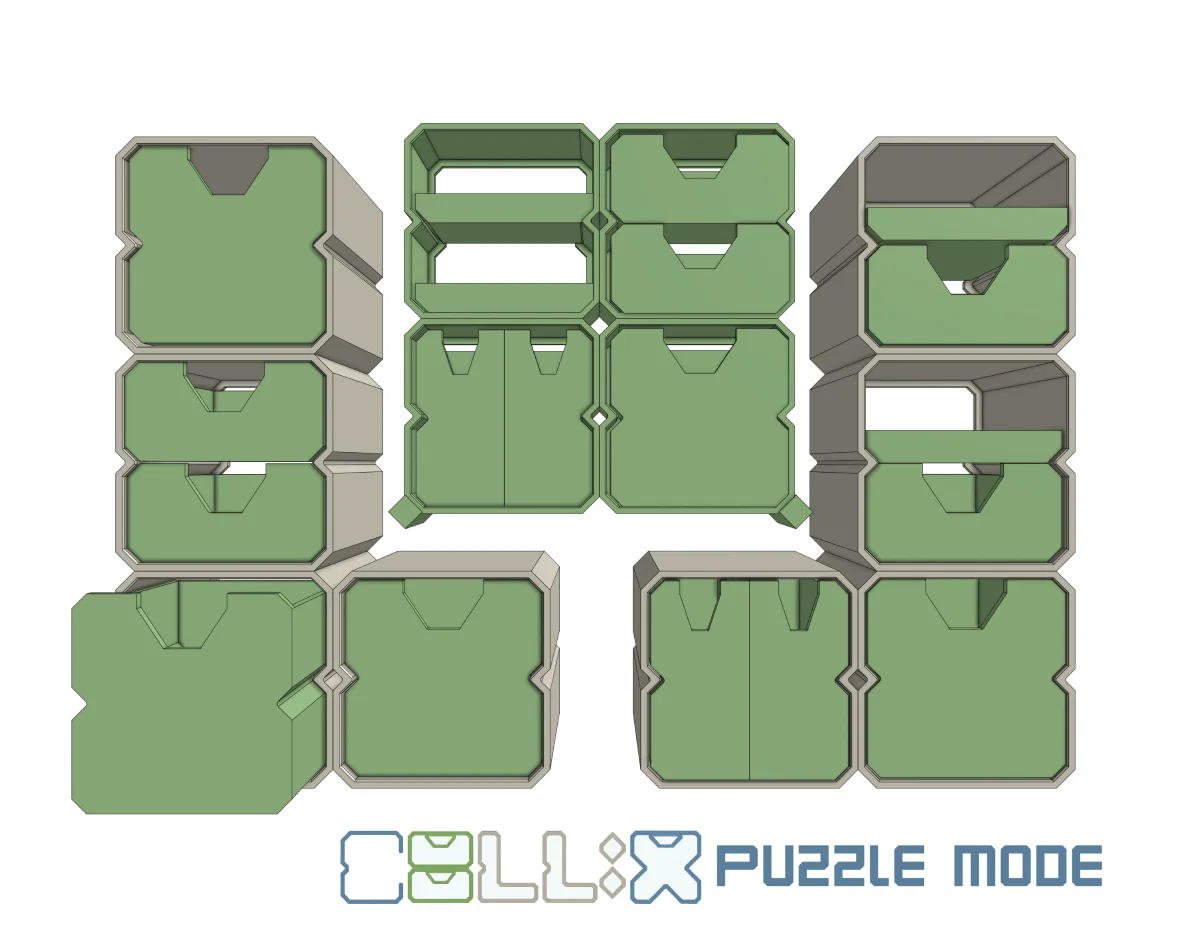

• Chế độ Puzzle: Hệ thống khóa liên kết bên cạnh giúp lắp ráp dễ dàng.

• Chế độ Puzzle - Khớp nối bất đối xứng với chiều cao khác nhau: Kết hợp các đơn vị có chiều sâu khác nhau (ví dụ: 60mm bên cạnh 30mm) để tạo bố cục phân tầng, bậc thang hoặc hình chữ L.

Tùy chỉnh vỏ & Ngăn kéo

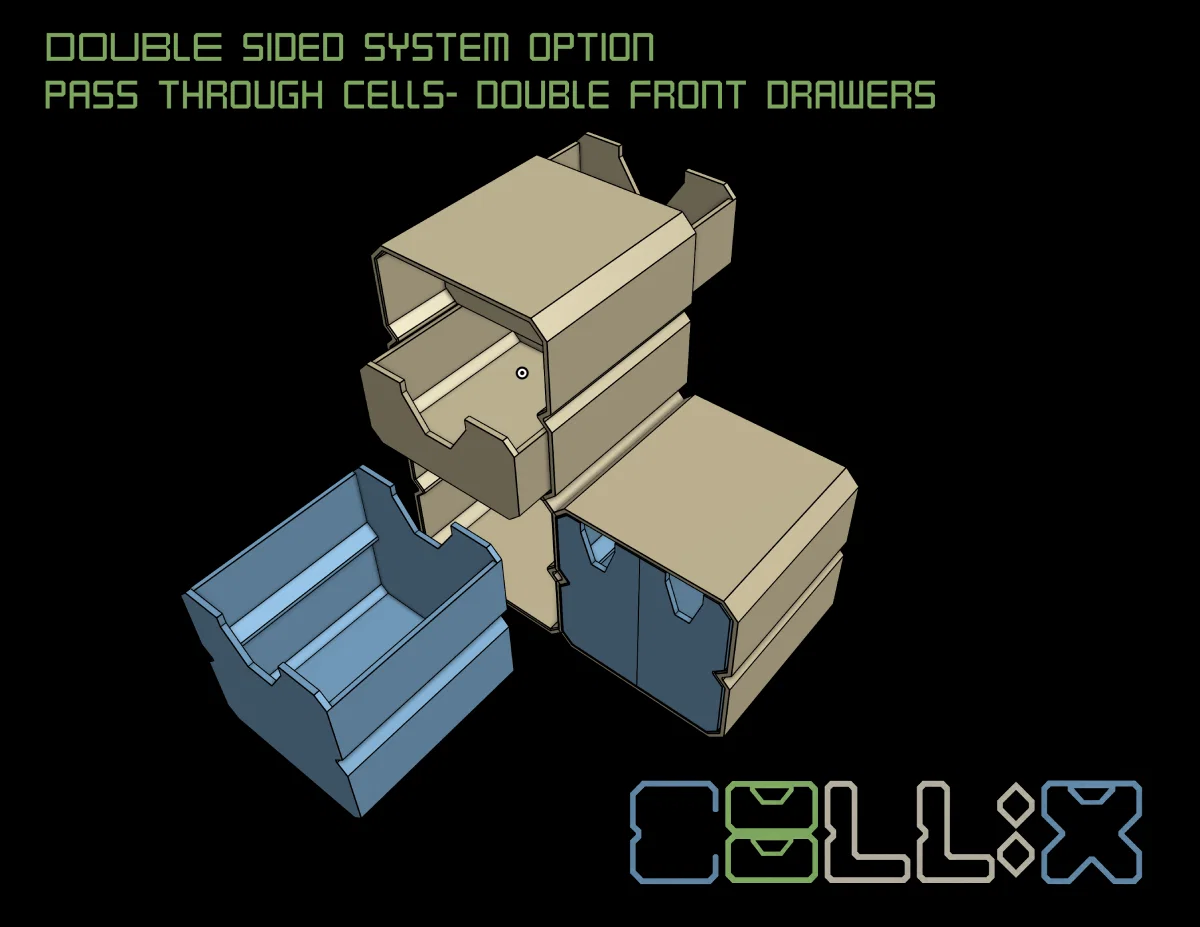

• Ngăn chứa mở hai mặt: Tùy chọn cho các ngăn chứa không có vách lưng với 2 ngăn kéo tự động tạo ở mặt trước.

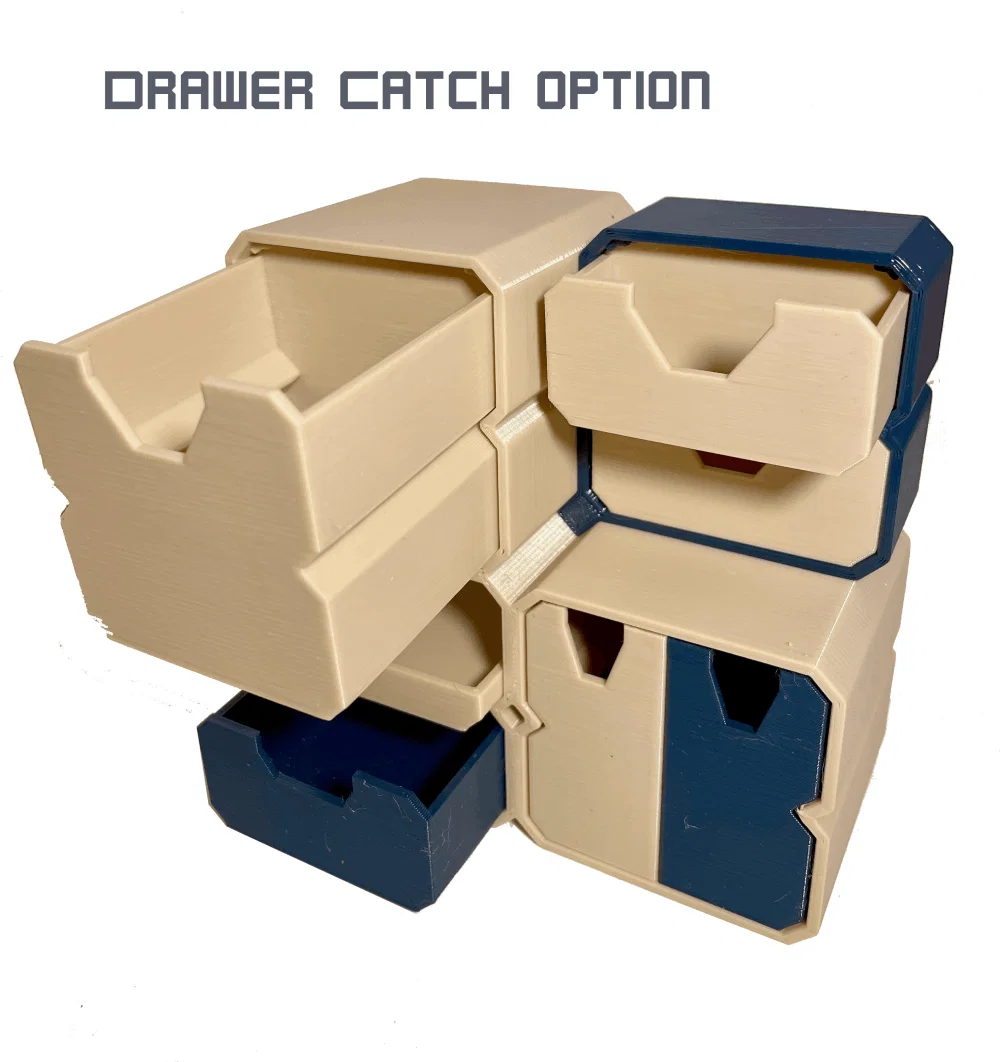

• Chốt chặn ngăn kéo tích hợp: Cơ chế chặn bên trong tùy chọn để ngăn ngăn kéo vô tình bị kéo ra ngoài hoàn toàn.

• Định hướng ngang & dọc: Các vỏ mô-đun được cấu hình cho cả bố cục đứng cao và ngang rộng.

• Hình học tối ưu cho in 3D: Các cạnh vát đầu vào và dung sai đường ray được thiết kế đặc biệt để tránh hiện tượng "chân voi" (elephant's foot) ở lớp đầu tiên. Không cần hỗ trợ (supports).

Nhấn vào đây để nhận file STL và in trong vài giây! (phiên bản 2.1)

---

Tôi sẽ tiếp tục tải lên các kích thước tùy chỉnh, nhưng nếu bạn có câu hỏi hoặc cần một kích thước mà bạn không tìm thấy, hoặc bạn không muốn sử dụng trình tạo, hãy để lại bình luận và tôi sẽ rất vui lòng giúp đỡ.
