Bộ Vỏ In 3D Cho Arduino UNO Q Arcade Bundle

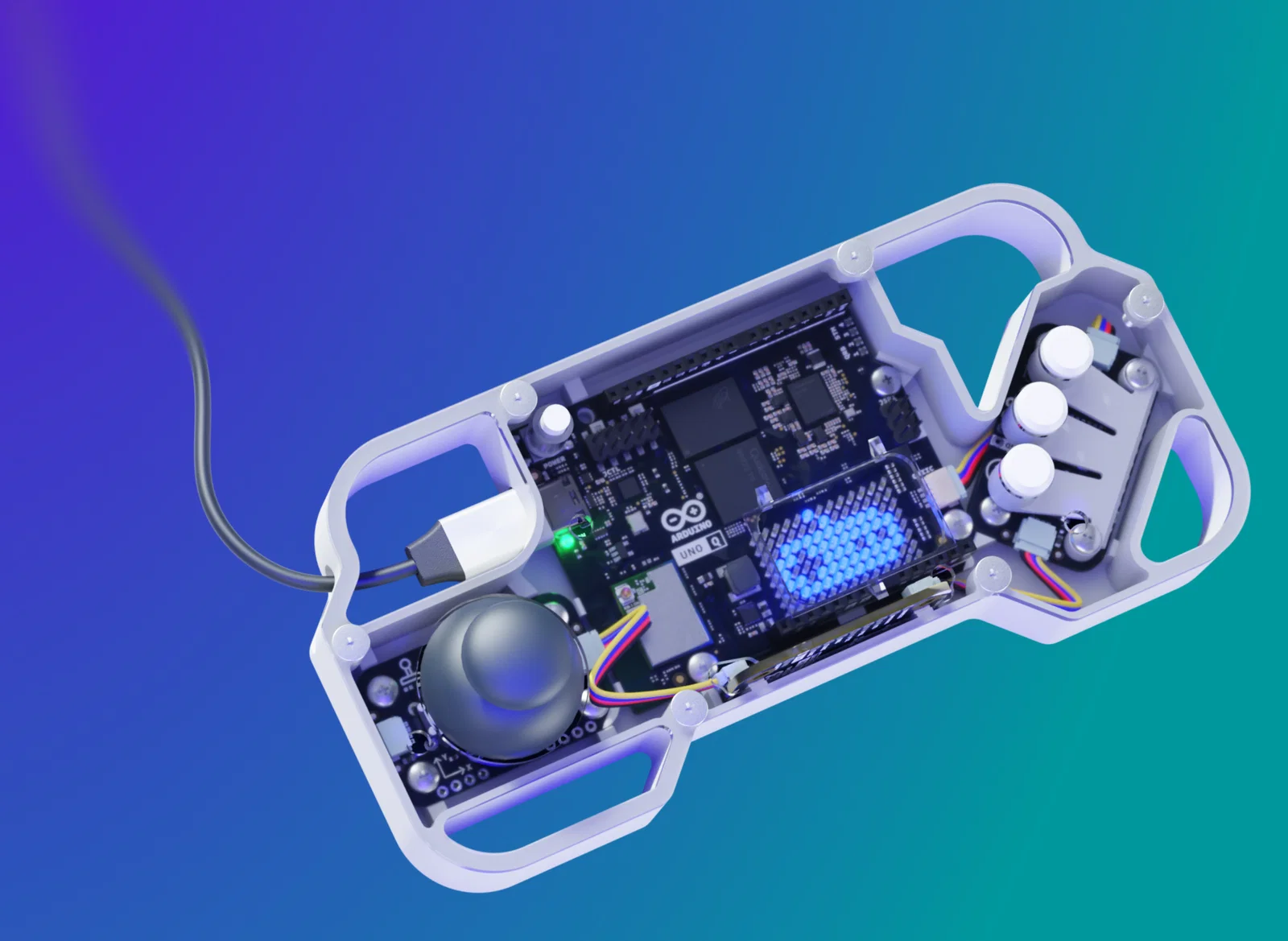

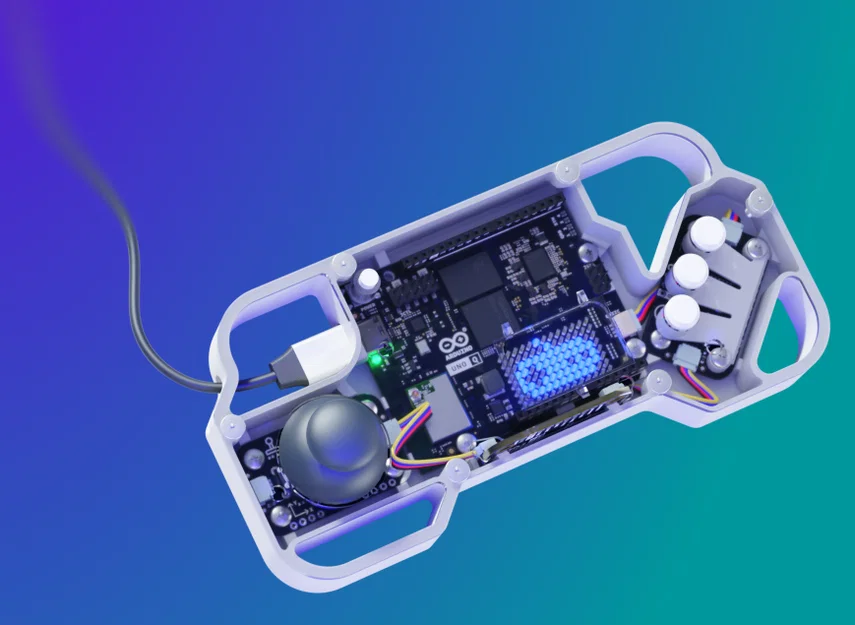

Arduino UNO Q Arcade Bundle là bộ kit Arduino tất cả trong một, cho phép người dùng tự tay lắp ráp và sáng tạo chiếc máy chơi game Retro Arcade Console cùng bộ điều khiển với Arduino UNO Q!

Bạn có thể mua trọn bộ sản phẩm tại cửa hàng chính thức của Arduino!

Tại đây, bạn có thể in 3D phần vỏ hộp cho bộ bundle này. Đừng ngần ngại tùy chỉnh file thiết kế, thay đổi các modulino và mở rộng chiếc vỏ nguyên bản để làm được nhiều trò thú vị hơn nữa nhé!

Vật liệu cần thiết

Phần cứng

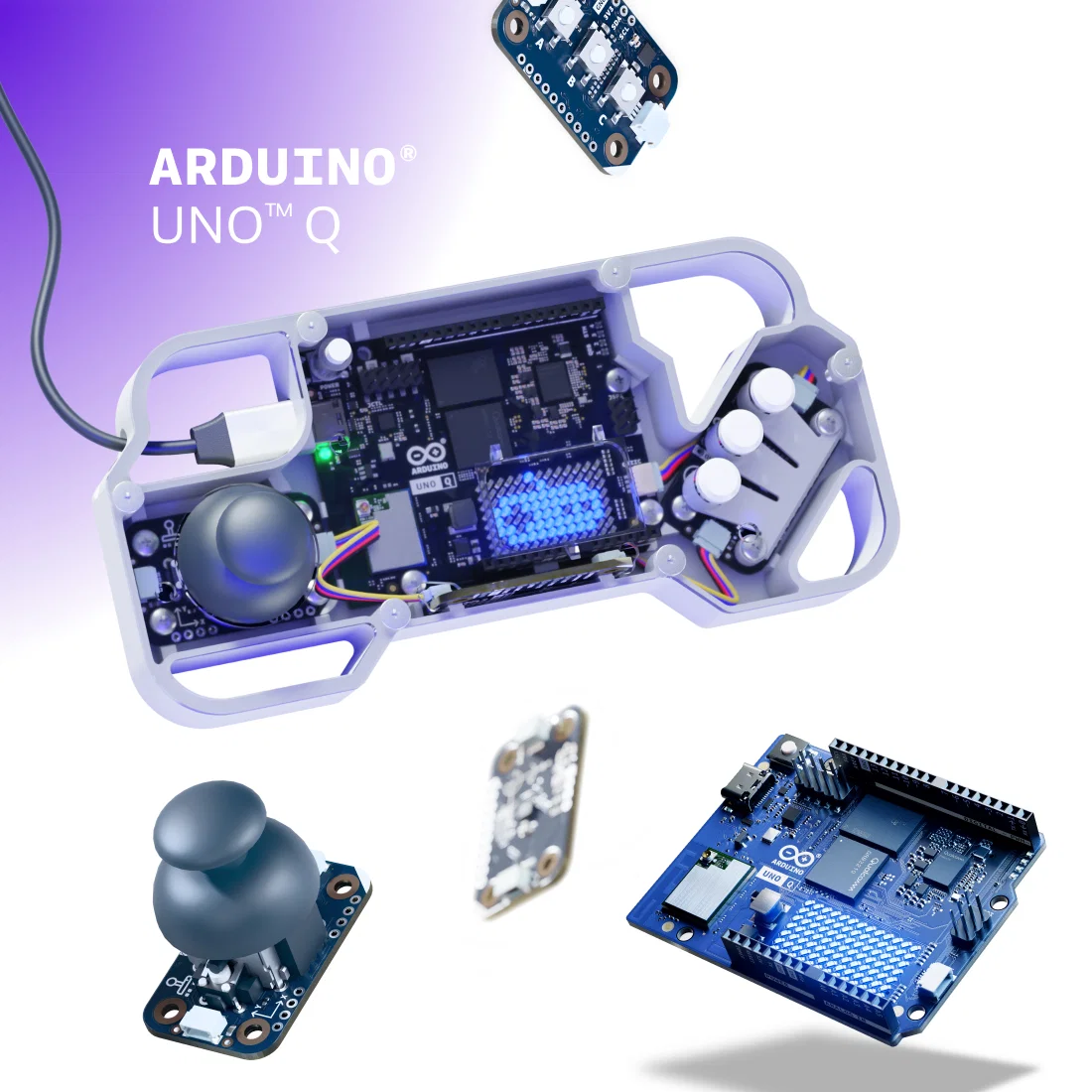

• 1x Arduino UNO Q
• 1x Arduino Modulino Joystick
• 1x Arduino Modulino Movement
• 1x Arduino Modulino Buttons
• 4x Cáp Qwiic 5cm
• 14x Ốc vít đầu phẳng M3x6
• 2x Ốc vít đầu phẳng M3x10

Công cụ và vật liệu

• Tua vít
• Máy in 3D FDM (bàn in tối thiểu 170x80 mm)
• Nhựa in 3D
• (tùy chọn) Kìm nhỏ

Hướng dẫn in ấn

Bộ kit gồm 3 phần:

1. Đế (Base)
2. Miếng đệm nút bấm (Buttons pad)
3. Nắp đậy (Cover)

File in .3mf dựa trên Prusa Slicer và đã được kiểm chứng với độ dày lớp in 0.2 mm trên cả nhựa PLA và PETG. Nếu bạn dùng phần mềm slicer khác, có thể sẽ cần thiết lập lại phần hỗ trợ (support) và các thông số in. Chúng tôi khuyên bạn nên đặt support cho hai lỗ dây nguồn ở góc trên bên trái của đế.

Các bước lắp ráp

1. Kết nối Uno Q và các Modulino bằng cáp Qwiic theo thứ tự: UNO Q -> Buttons -> Movement -> Joystick.
2. Bắt ốc Uno Q vào chính giữa phần đế, sử dụng 2 ốc đầu phẳng M3x6.

3. Bắt ốc Modulino Buttons vào đế, hướng phần đèn LED về phía UNO Q, sử dụng 2 ốc M3x6 ở các lỗ phía trên.

4. Bẻ gập xuống hai miếng đệm của Button Pad theo đường vạch sẵn.

5. Đặt Button Pad lên trên Modulino Buttons, sau đó bắt vít cố định bằng 2 ốc M3x8.

6. Lắp Modulino Movement theo chiều dọc vào khe cắm, với các cổng cắm Qwiic hướng vào trong.

7. Bắt ốc Modulino Joystick vào phía bên trái, nhớ kiểm tra hướng của trục XY trên hình minh họa.

8. Bắt ốc cố định phần nắp đậy vào đế.

9. Nếu bạn in phần nắp có kèm dây buộc, hãy bẻ chúng vòng qua dongle và bắt vít M3x6 vào một trong hai lỗ dưới đáy đế. Bạn có thể cắt bỏ phần dây thừa nếu thích gọn gàng.

10. Giờ thì tận hưởng thành quả thôi!
