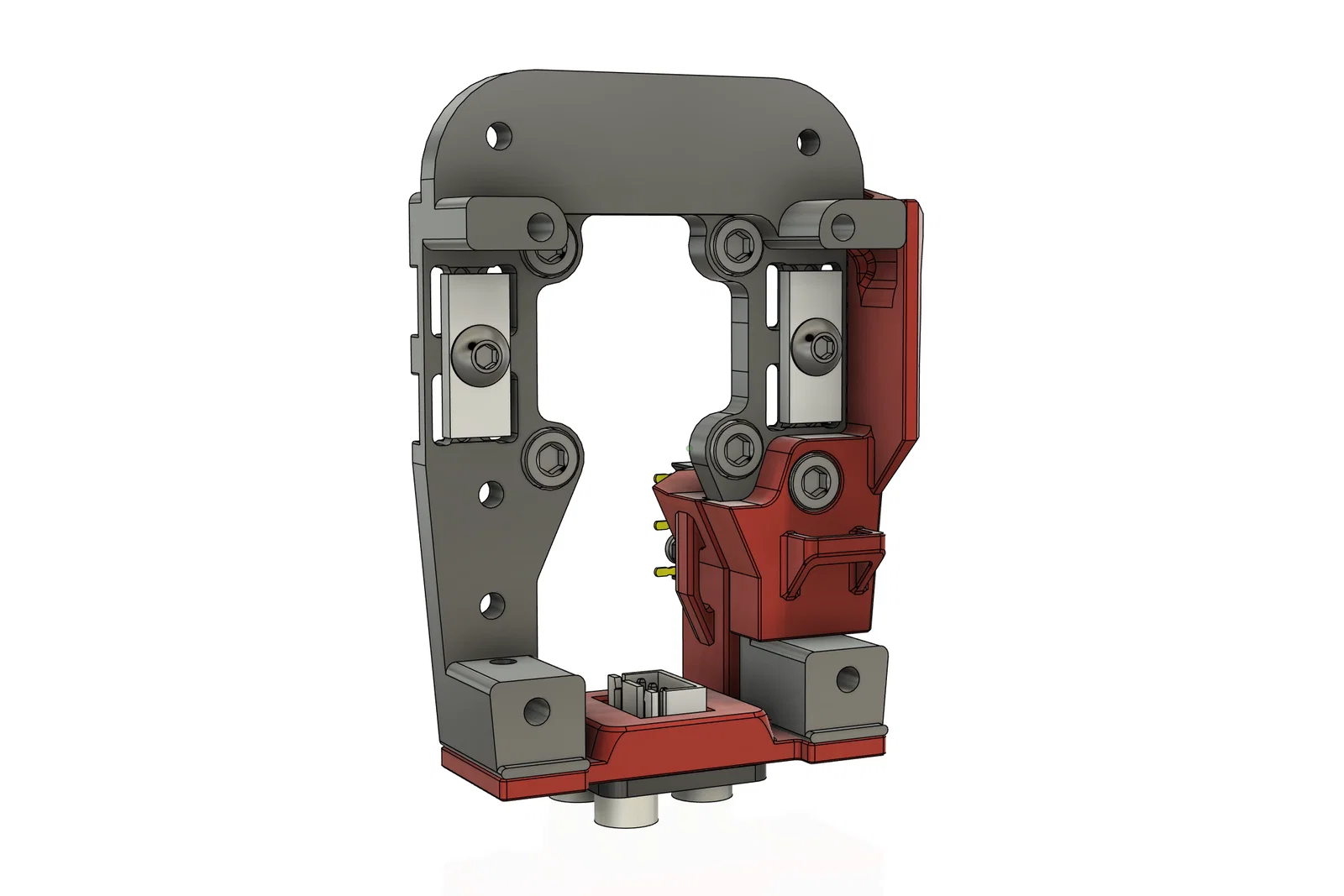

Các chi tiết bổ sung CNC X-Carriage cho VORON Stealthburner (Vitalii3D)

Cái VoronLightweightXCarriage của Vitalii3D 🥰 quả là một bộ khung nhẹ tuyệt vời cho Stealthburner, nhưng mình thấy chưa ưng ý lắm với giải pháp quản lý dây cáp hiện có cho thiết lập ClockWork 2. Thế là mình bắt tay vào làm một vài chi tiết bổ sung.

Các tính năng

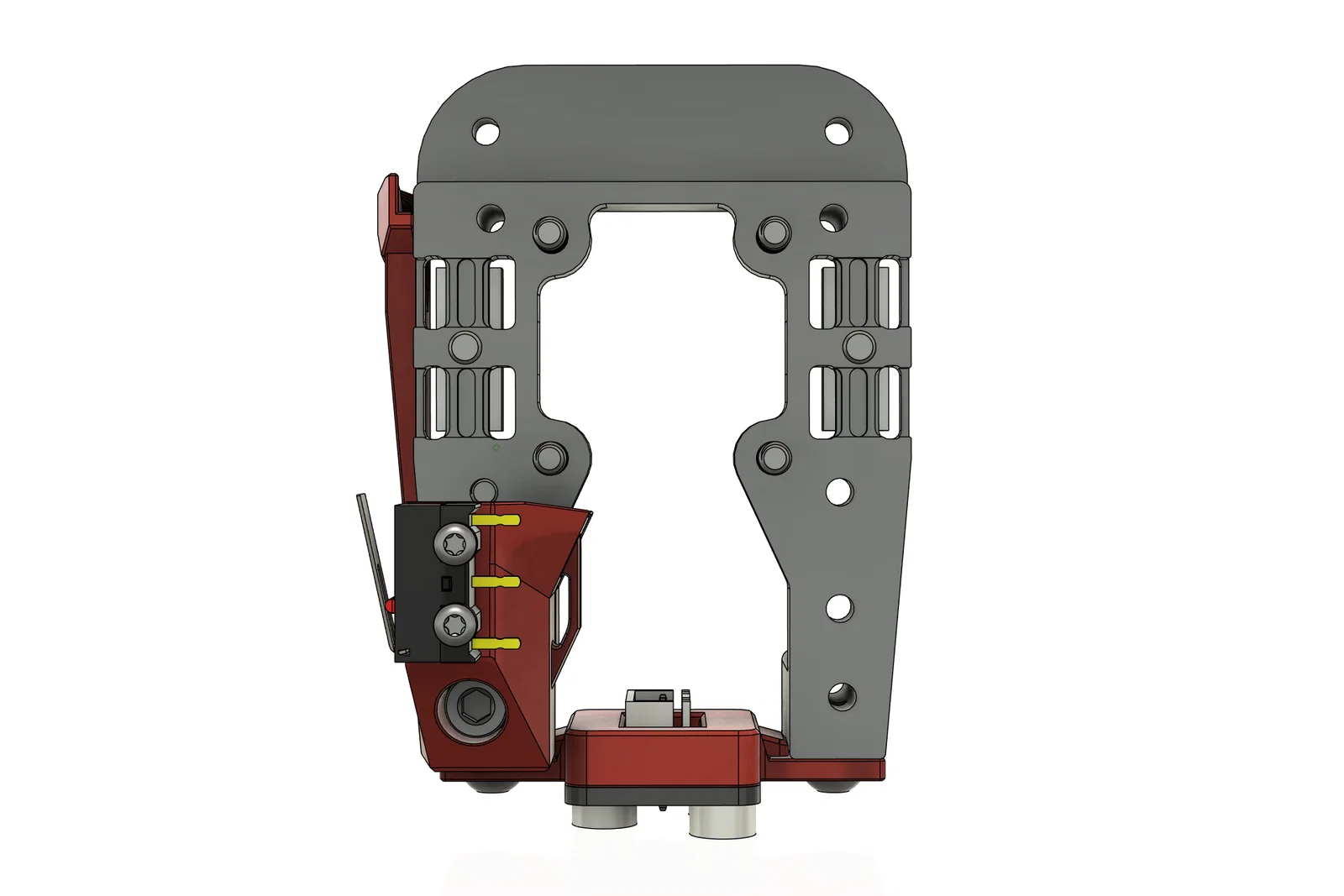

• Giải pháp X-endstop gọn gàng

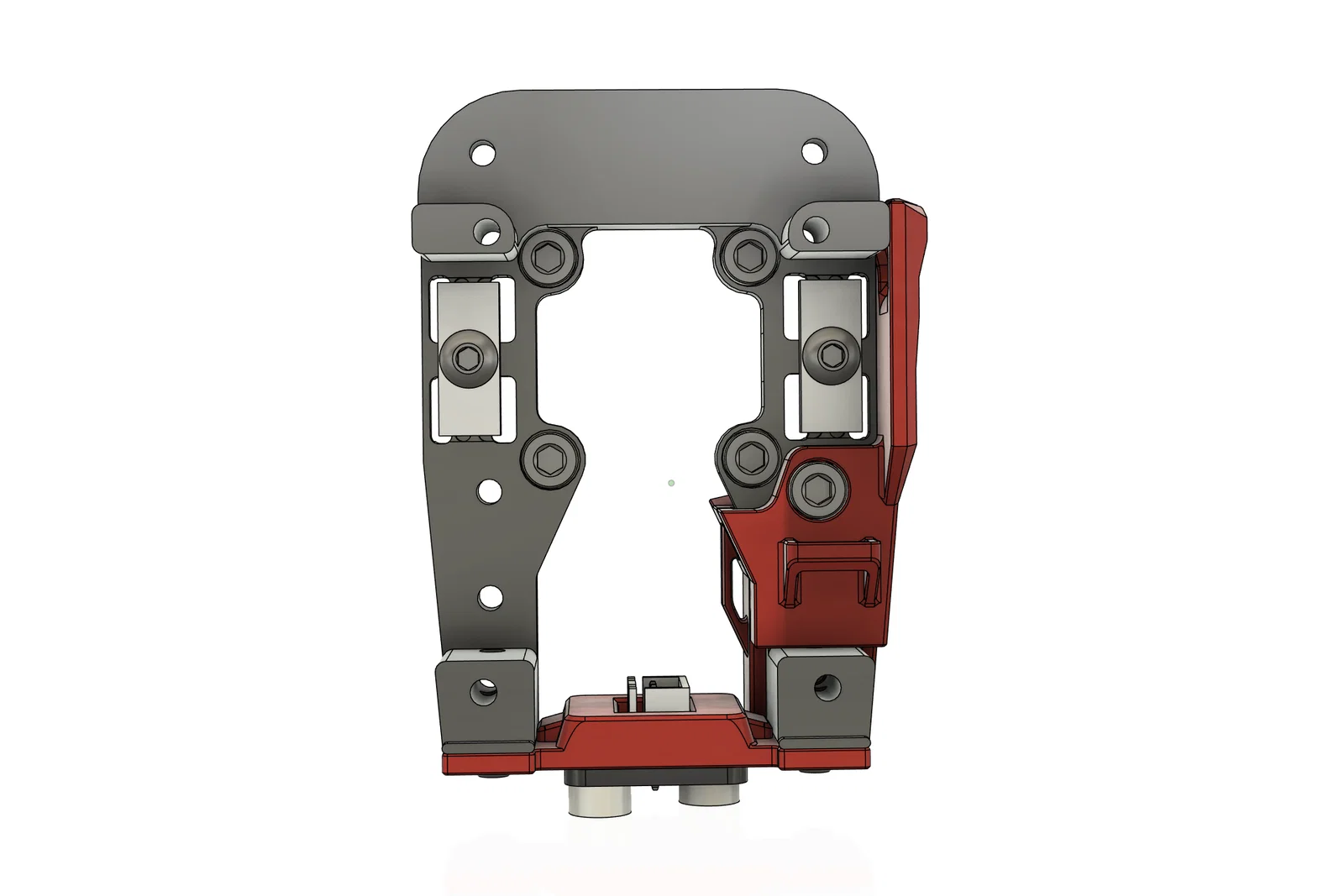

• Mount PCB Klicky đi kèm

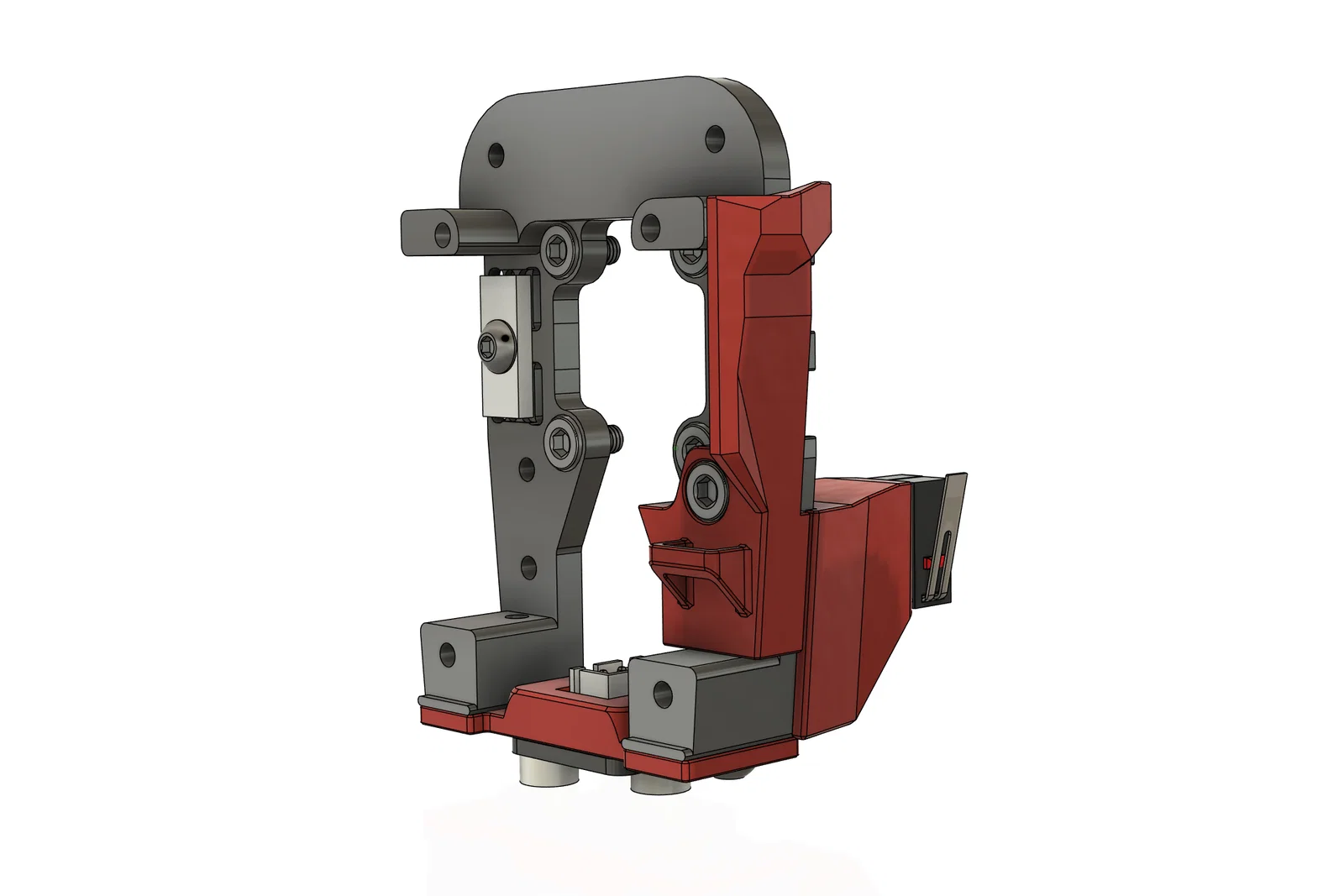

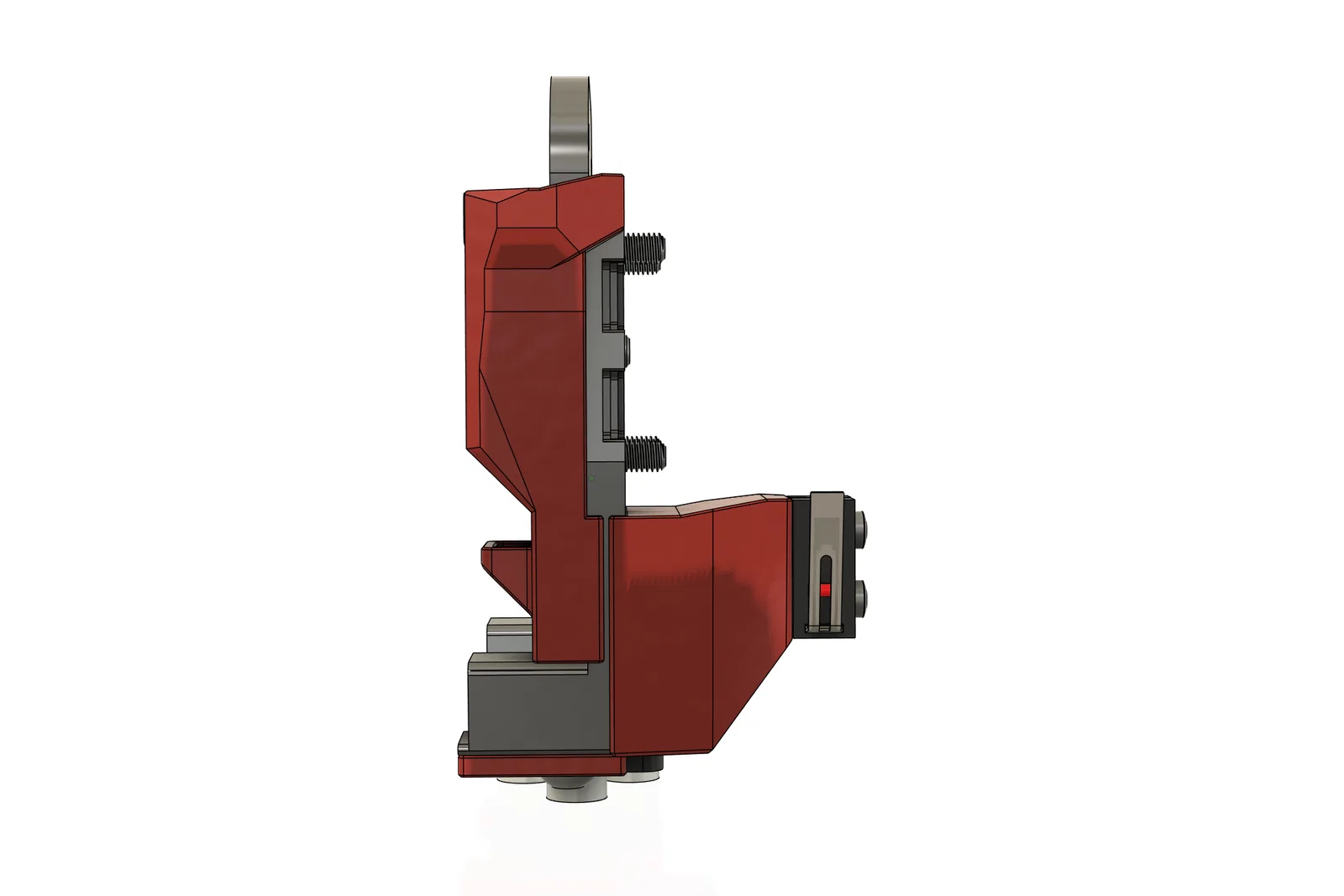

• Quản lý dây cáp tinh tế, dẫn dây trực tiếp vào CW2 của bạn

... tất nhiên là trông phải có chút phong cách rồi 🤩

Các mô hình đi kèm cho đầu in (toolhead) sử dụng SB2209 / 2240:

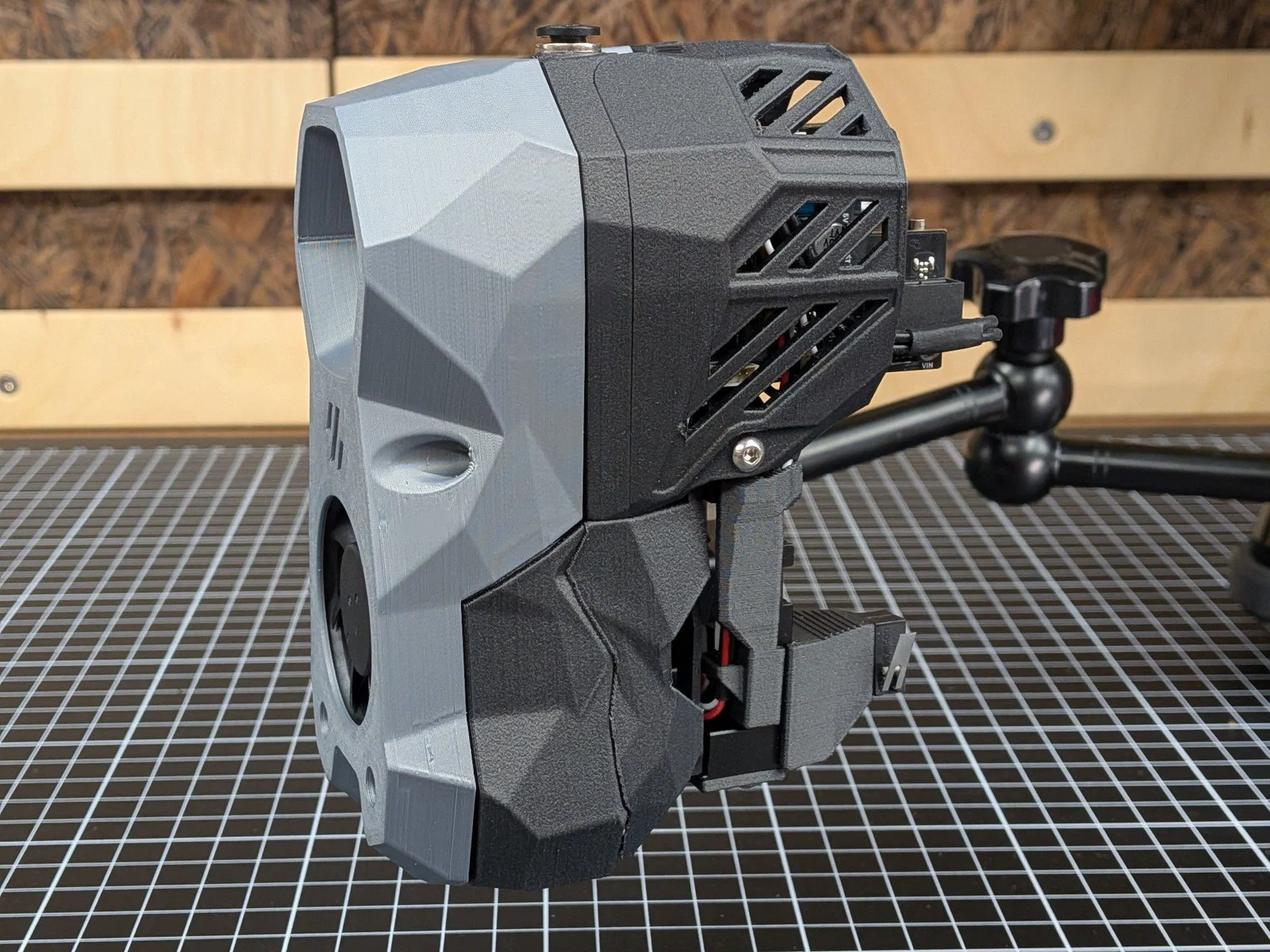

Cable Bridge PLUS tạo nên giải pháp đi dây tối giản và cực kỳ nhỏ gọn cho Stealthburner với CW2:

Cable Bridge PLUS cho SB2209 / SB2240

Cầu nối cáp tinh chỉnh cho SB2209/SB2240 với ốc siết cáp PG7, nắp đậy dây motor và mount dây thép - gọn gàng và tinh tế.

Và hãy dùng đầu cắm chuyên dụng cho SB2209 / 2240:

Đầu cắm XT30 2+2 cho SB2209 / SB2240

Đầu cắm XT30 2+2 nhỏ gọn cho bo mạch đầu in BTT SB2209/SB2240, chiếm ít diện tích giúp đi dây gọn gàng.

Tương thích & Yêu cầu

• Được thiết kế làm phụ kiện bổ sung cho VoronLightweightXCarriage của Vitalii3D

• Yêu cầu cáp có đường kính tương đối nhỏ (AWG24, đã thử nghiệm với cáp silicone JST PB bấm sẵn dùng cho BTT EBB 2209 CAN V1.0)

Lắp ráp

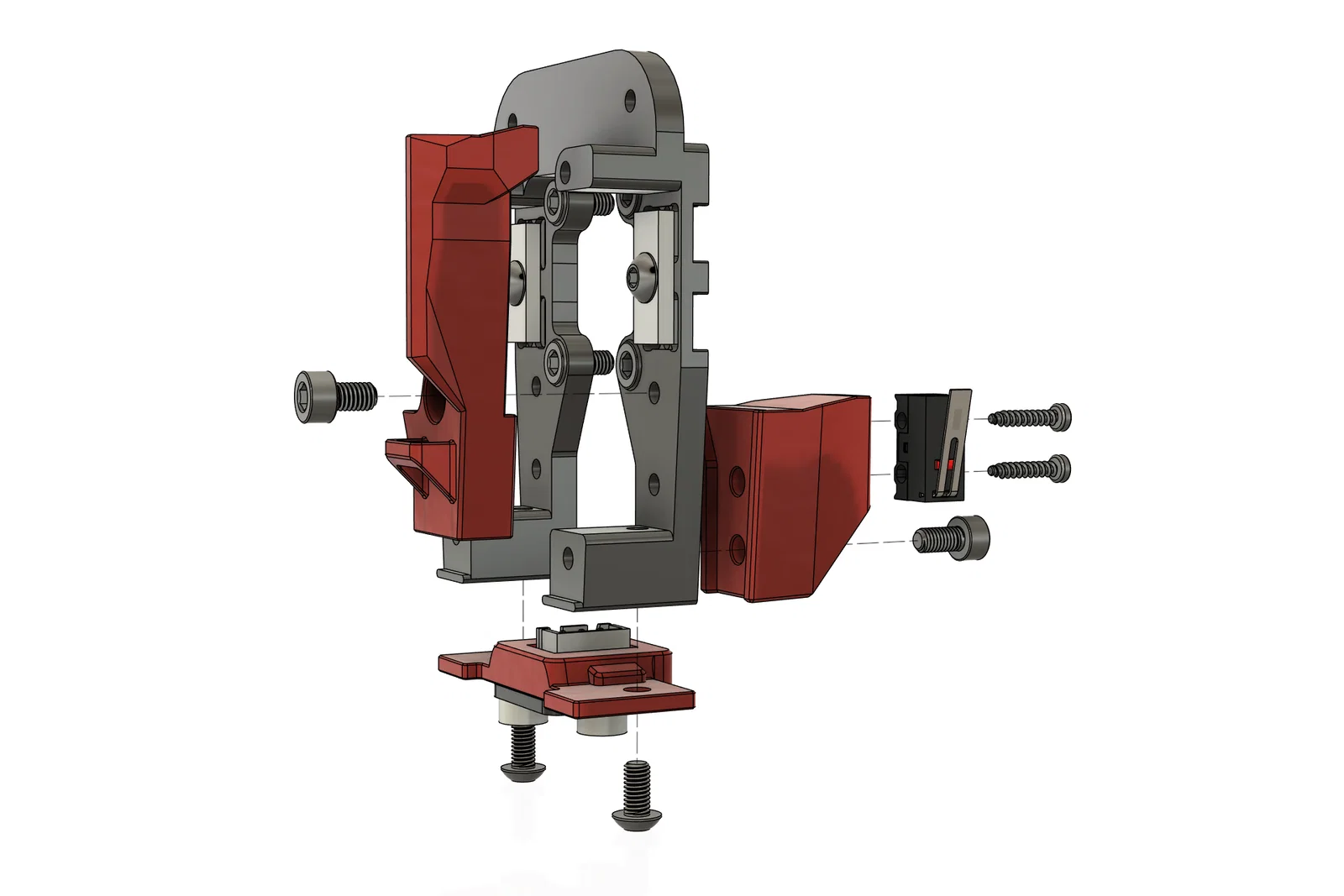

Bạn cứ làm theo ảnh hướng dẫn nhé (phần màu đỏ sẽ hỗ trợ đặt heat set insert - tuy hơi khó lấy ra một chút ở cuối nhưng nó giúp đặt các insert vào vị trí cực kỳ chính xác 📐).

In ấn

Vật liệu: ABS, ASA, PC-CF hoặc tương đương. Phần mount PCB Klicky được thiết kế mỏng hết mức có thể, nên hãy đảm bảo dùng loại vật liệu không bị biến dạng dưới nhiệt độ cao.

Thiết lập: Sử dụng các thông số in VORON tiêu chuẩn của bạn, không cần dùng support.

BOM (Danh sách linh kiện)

• Cable Guide: 1 ốc M3x5mm SHC

• PCB Klicky Mount: 2 ốc M3x6mm BHC/SHC

• X-Endstop Mount: 2 ốc M3x6mm SHC

• Tùy chọn gắn X-Endstop OMRON:

  • 2 vít tự ren M2 x 10
  • 2 Heat Set Inserts M2 x 4 x 3.6mm, 2 ốc M2 x 8mm SHC
