Cable Bridge PLUS cho SB2209 / SB2240

Khi lắp con BTT SB2209 vào máy Voron Stealthburner/CW2 của mình, mình thấy mấy giải pháp đi dây umbilical hiện có chưa được ưng ý lắm. Thế là mình tự mày mò thiết kế lại từ đầu và cho ra đời cái Cable Bridge PLUS này.

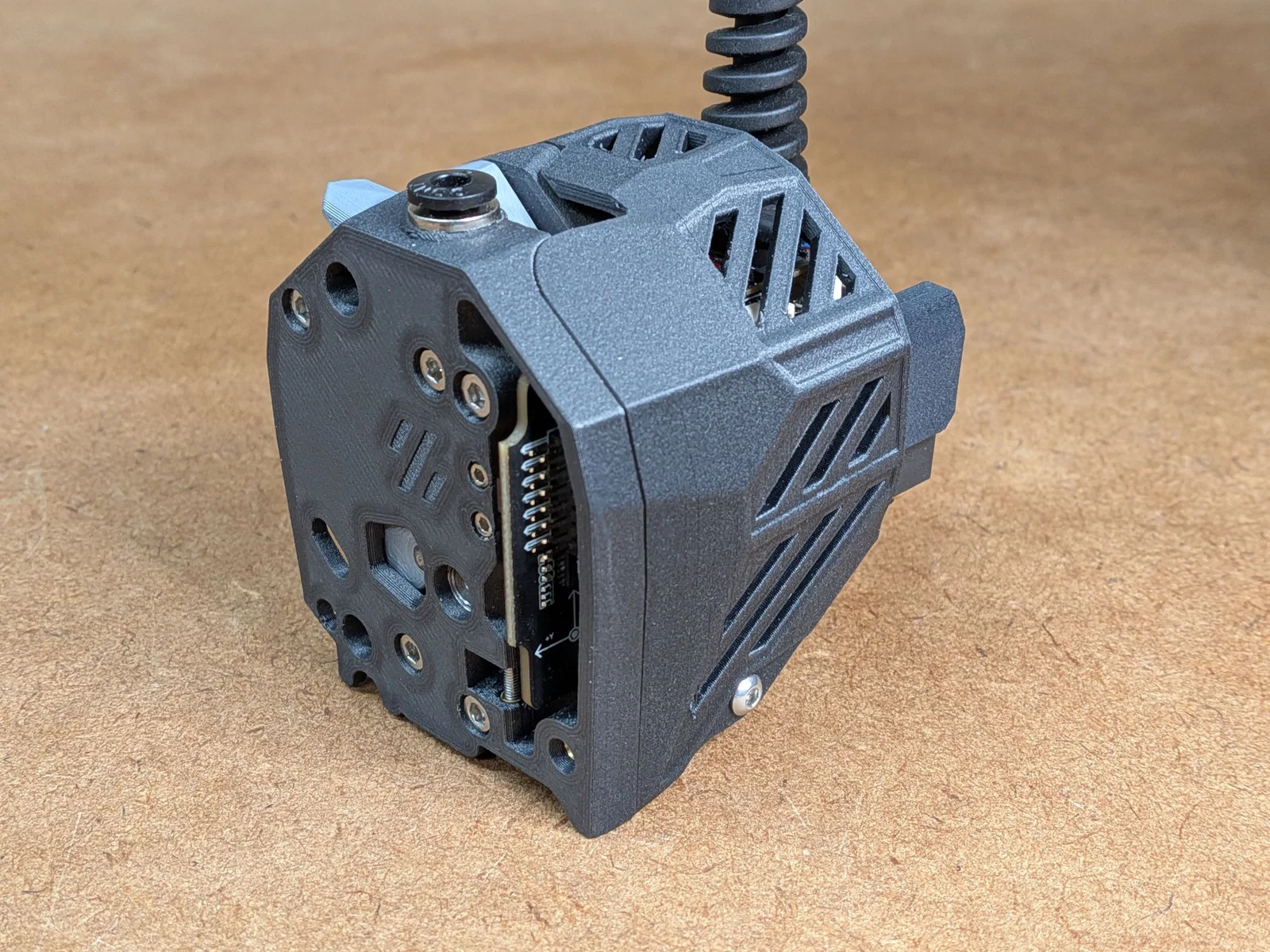

Kết quả cuối cùng nhìn thì không khác biệt quá nhiều so với mấy mẫu khác, nhưng mình đã tinh chỉnh lại những chi tiết quan trọng nhất. Phụ kiện này cực kỳ đẹp khi dùng kèm với một món đồ chơi khác của mình - đó là - tạo thành một giải pháp đi dây cực gọn gàng và nhỏ gọn cho mấy board toolhead này. 🤩

Tính năng

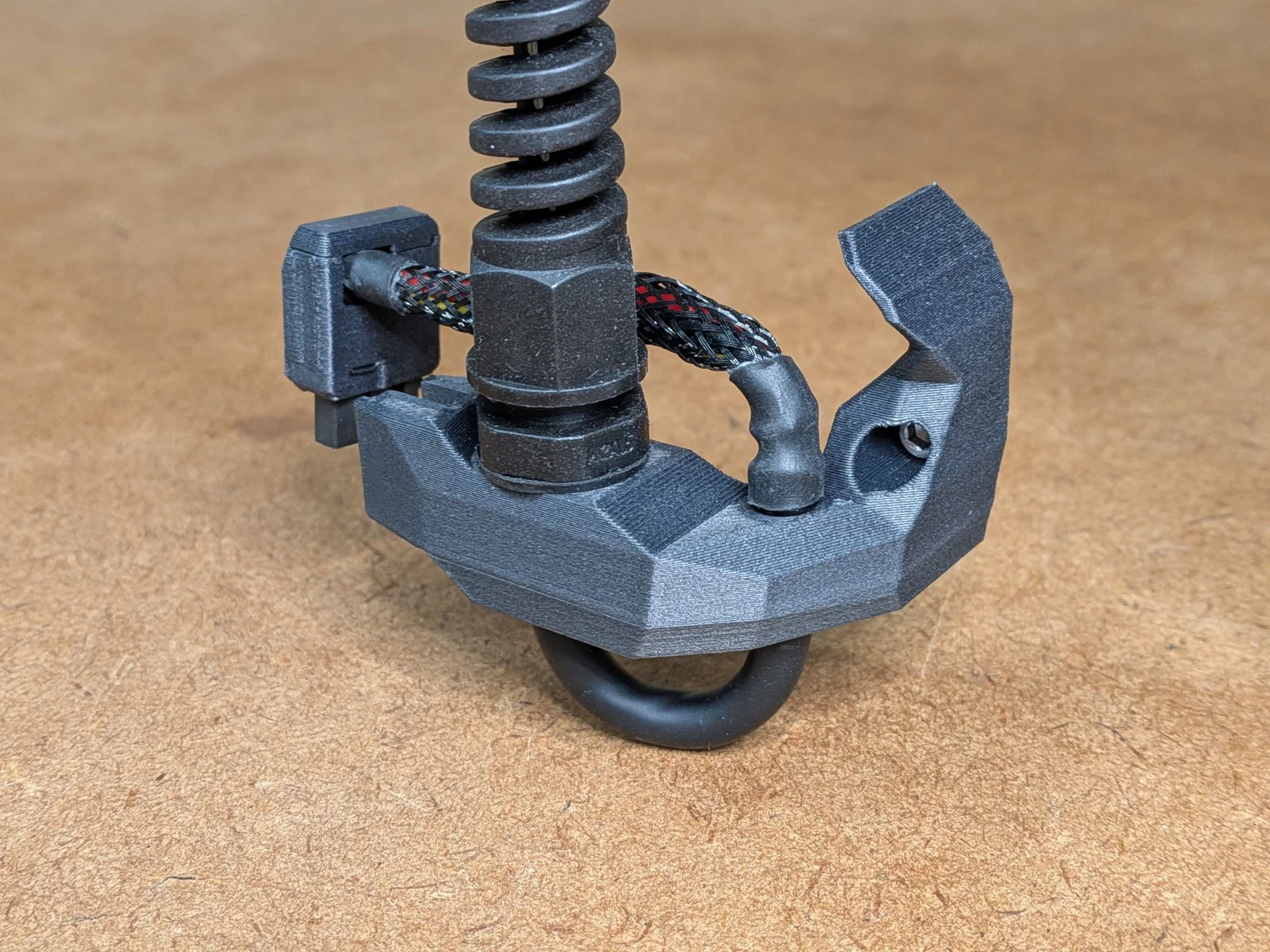

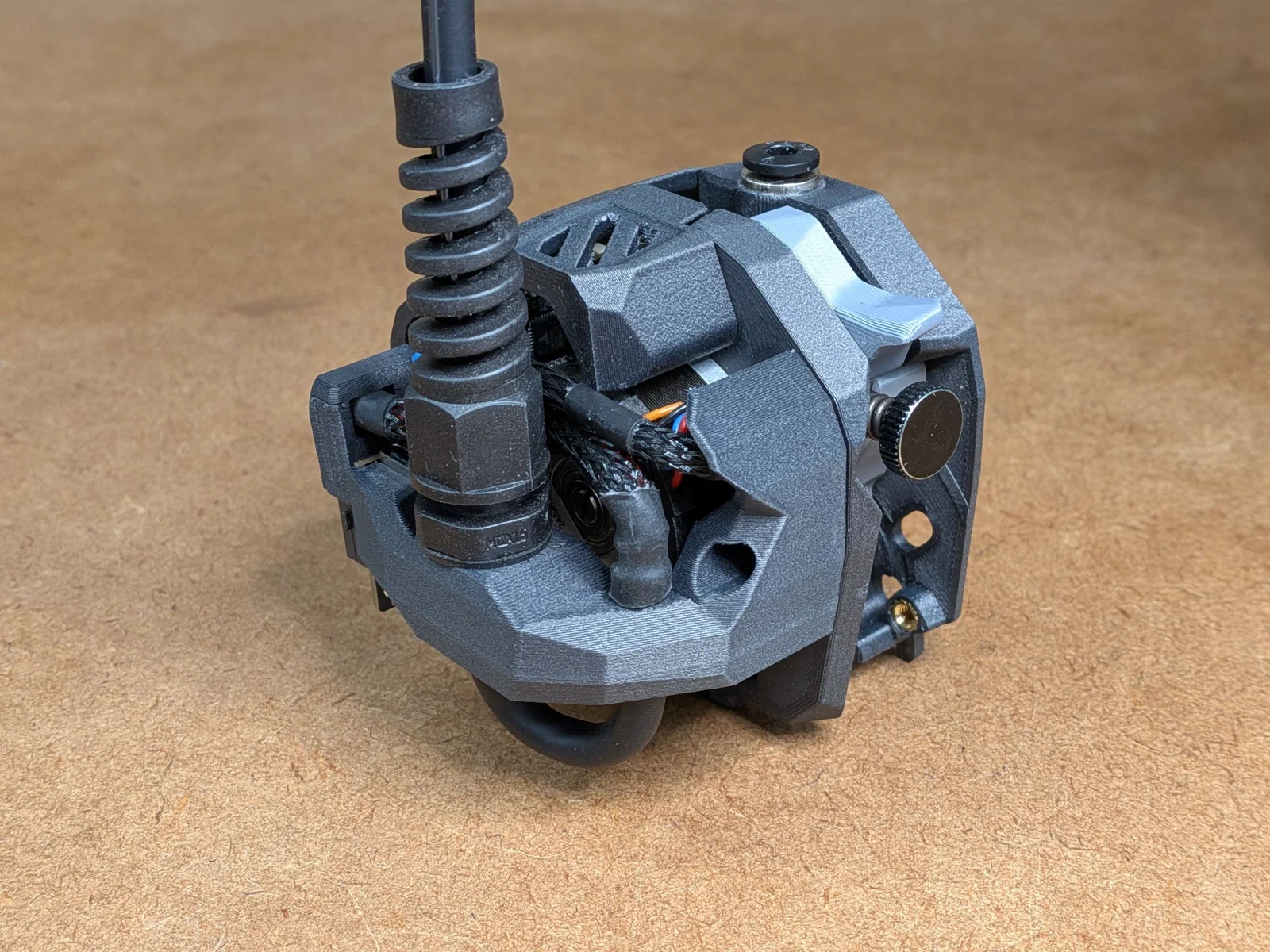

• Thiết kế nhỏ gọn, tinh tế - Tạo vẻ ngoài sạch sẽ, không bị lộ dây.

• Quản lý dây chắc chắn - Giữ mọi thứ ngăn nắp và giảm áp lực lên dây.

• Hỗ trợ đầu nối PG7 - Có hai tùy chọn ren: M12x1.5 và M12x1.25 để vừa với các loại đầu nối PG7 khác nhau.

• Nắp che dây motor - Bảo vệ dây motor bị lộ ra do phải xoay motor.

• Tùy chọn gắn dây thép - Có điểm bắt vít để cố định dây thép hỗ trợ umbilical.

Mô hình đi kèm:

Dùng đầu cắm chuyên dụng cho SB2209 / 2240:

Đầu cắm XT30 2+2 nhỏ gọn dành cho board toolhead BTT SB2209/SB2240, giúp việc quản lý dây trở nên cực kỳ gọn gàng.

Lắp ráp

Một lưu ý nhỏ trước khi bắt đầu:

• Chi tiết này được thiết kế cho loại cáp umbilical có đường kính ngoài 5.5 mm.

• Điểm gắn cáp được thiết kế khá chật - mình cố tình làm vậy để giữ cáp chắc chắn ngay cả trong môi trường nhiệt độ cao, khi lớp vỏ cáp có thể bị mềm ra. Vì vậy, bạn sẽ cần dùng một chút lực để ấn cáp vào. Thiết kế này cũng cho phép phần nhựa uốn cong nhẹ một chút để bạn thao tác dễ dàng hơn.

Nếu dây của bạn không vừa, cứ nhắn mình nhé... hoặc dùng giấy nhám chà nhẹ một chút.

Giờ thì cứ làm theo mấy tấm hình minh họa... chúc bạn lắp ráp vui vẻ! 😎

Chuẩn bị: Gỡ bỏ các phần support thừa

Cable Bridge:

Tùy chọn: Dây Nitinol / Dây đàn piano

Đi dây Umbilical:

BOM

• 2 x M3x5x4 Heat Set Insert (Chuẩn Voron)

• 3 x M3x8 Socket Head Screw

• Dây thép: Dây Nitinol 1mm

Thiết lập in

Cứ dùng các thiết lập in VORON tiêu chuẩn của bạn là được.
