Đầu cắm XT30 2+2 cho SB2209 / SB2240

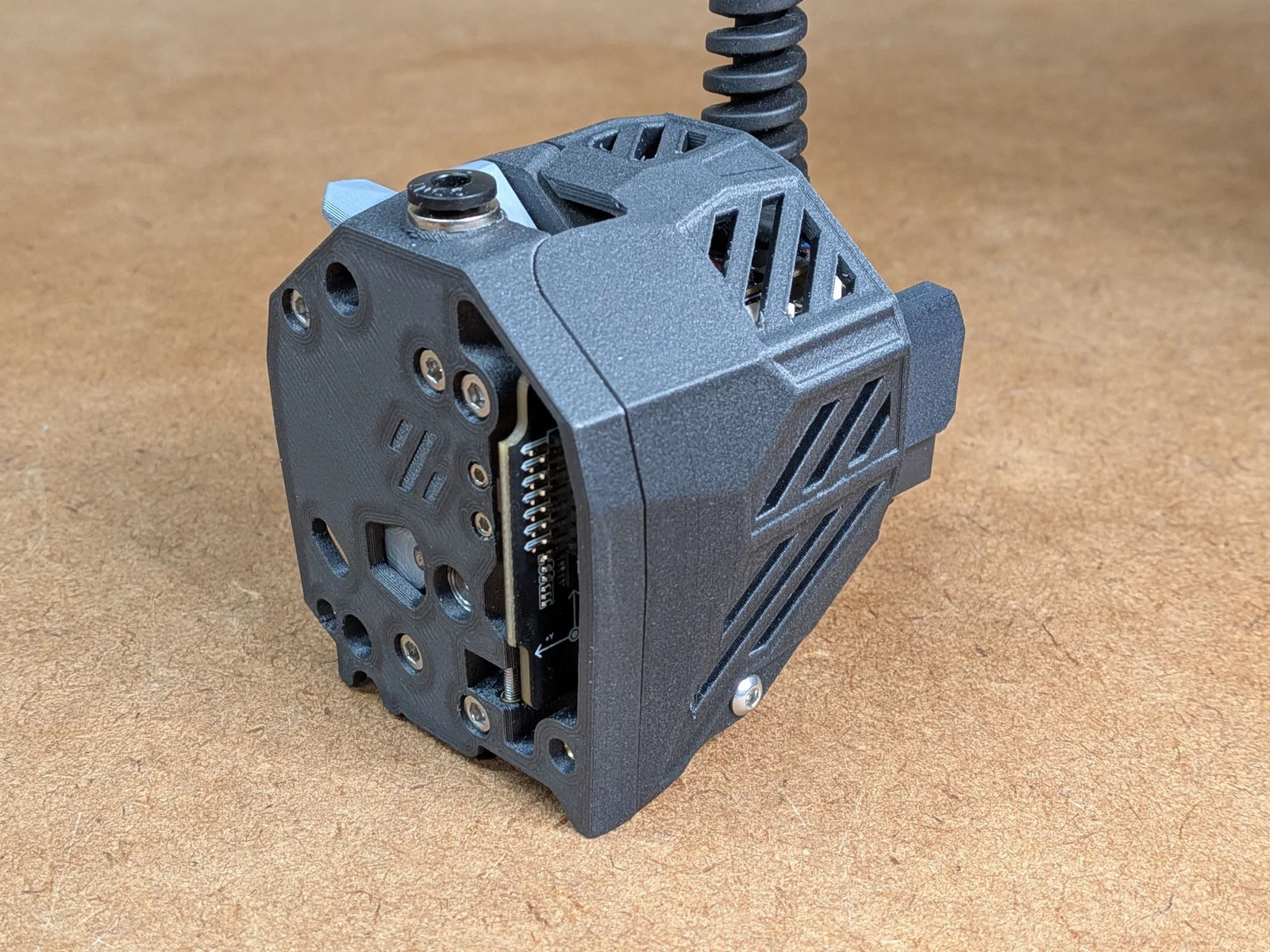

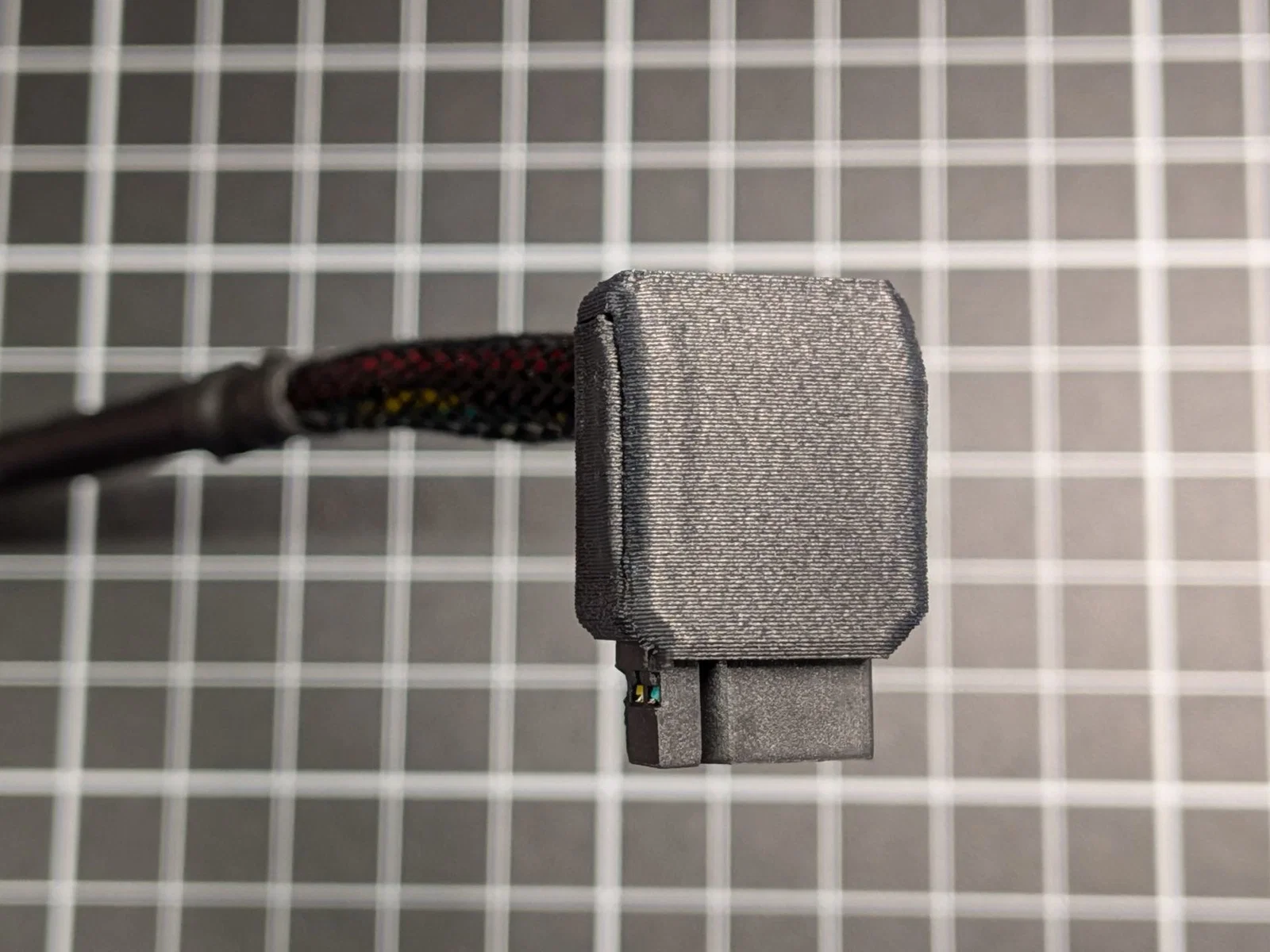

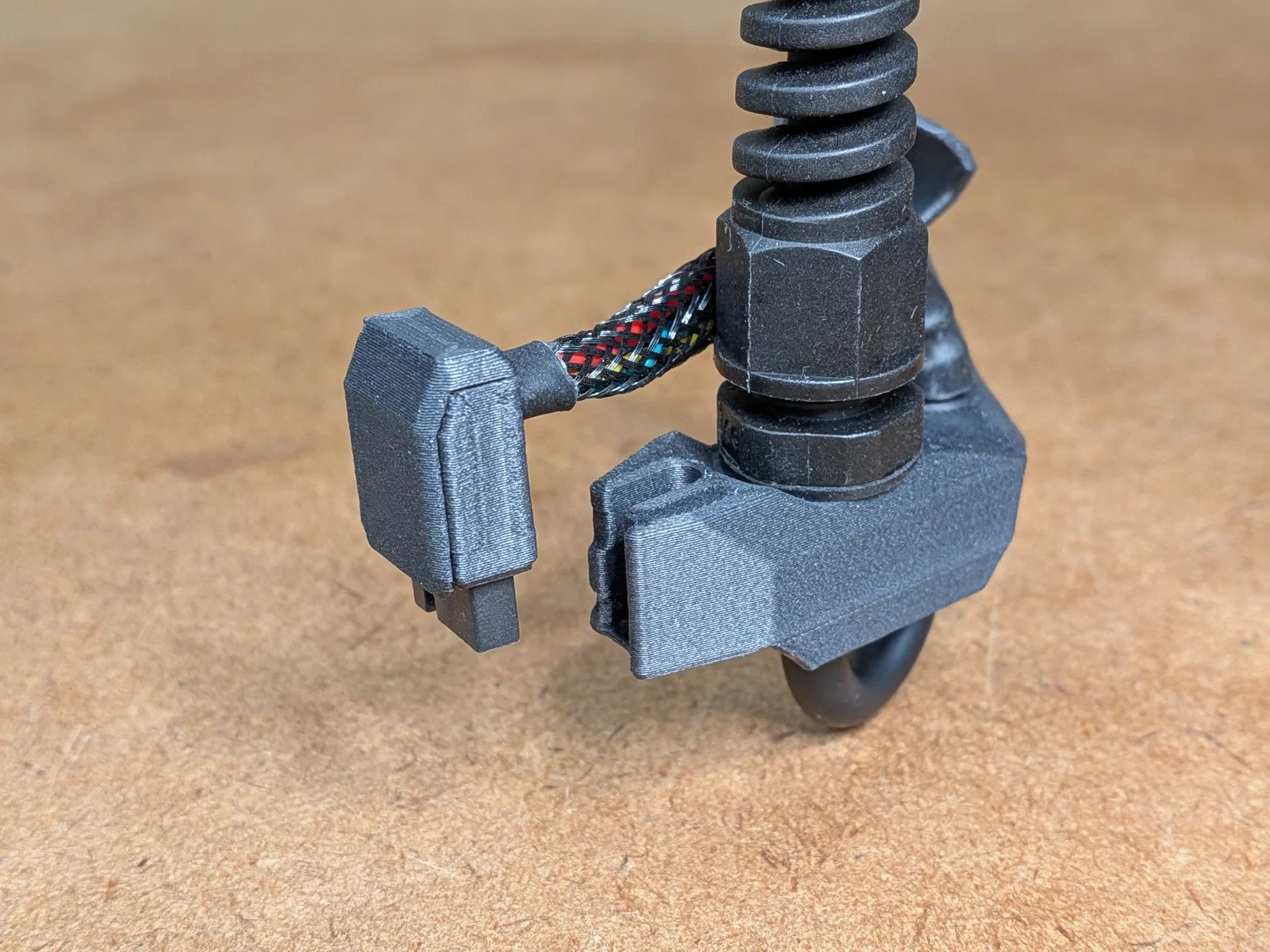

Đầu cắm XT30 2+2 được thiết kế riêng cho các board toolhead 🥰 BTT SB2209 / SB2240. Với kích thước tối giản, sản phẩm giúp việc đi dây trở nên gọn gàng và thẩm mỹ hơn hẳn.

Mô hình đi kèm:

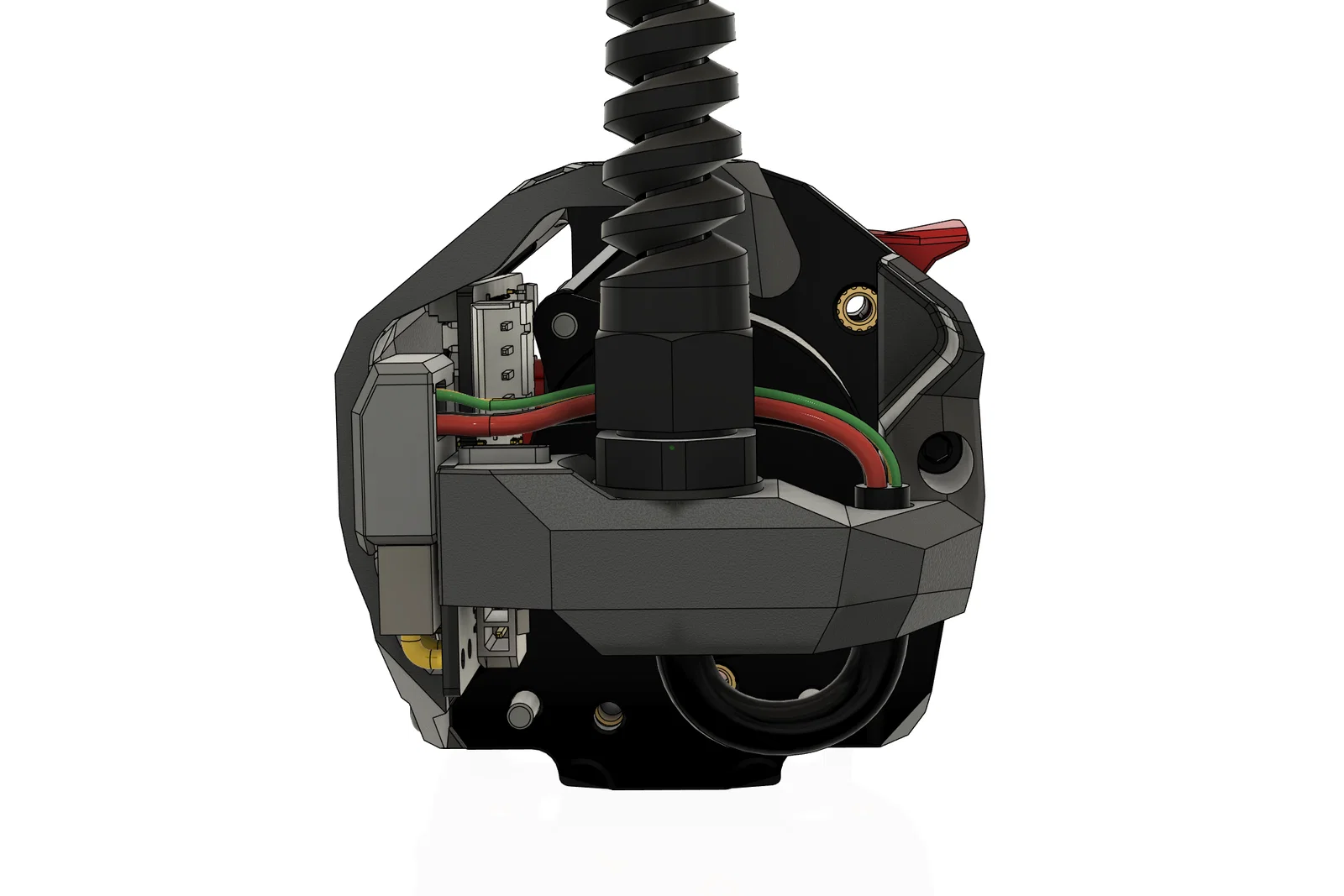

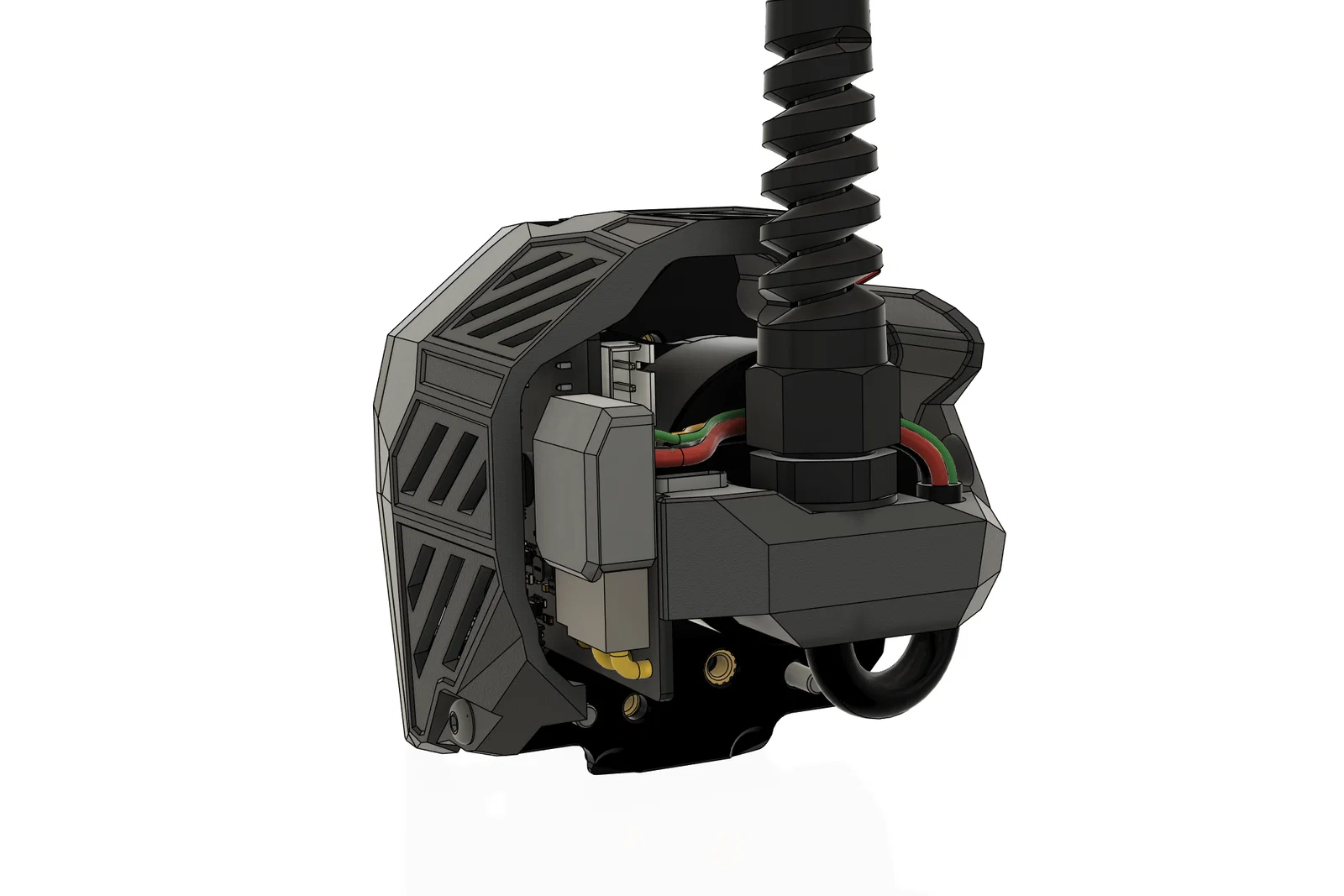

Sử dụng cùng Cable Bridge PLUS để tạo ra giải pháp đi dây umbilical cực kỳ gọn gàng cho Stealthburner và CW2 của bạn:

Cable Bridge PLUS cho SB2209 / SB2240

Cầu nối dây tinh chỉnh cho SB2209/SB2240 tích hợp ốc siết cáp PG7, nắp đậy dây motor và ngàm gắn dây thép - vô cùng tinh tế và nhỏ gọn.

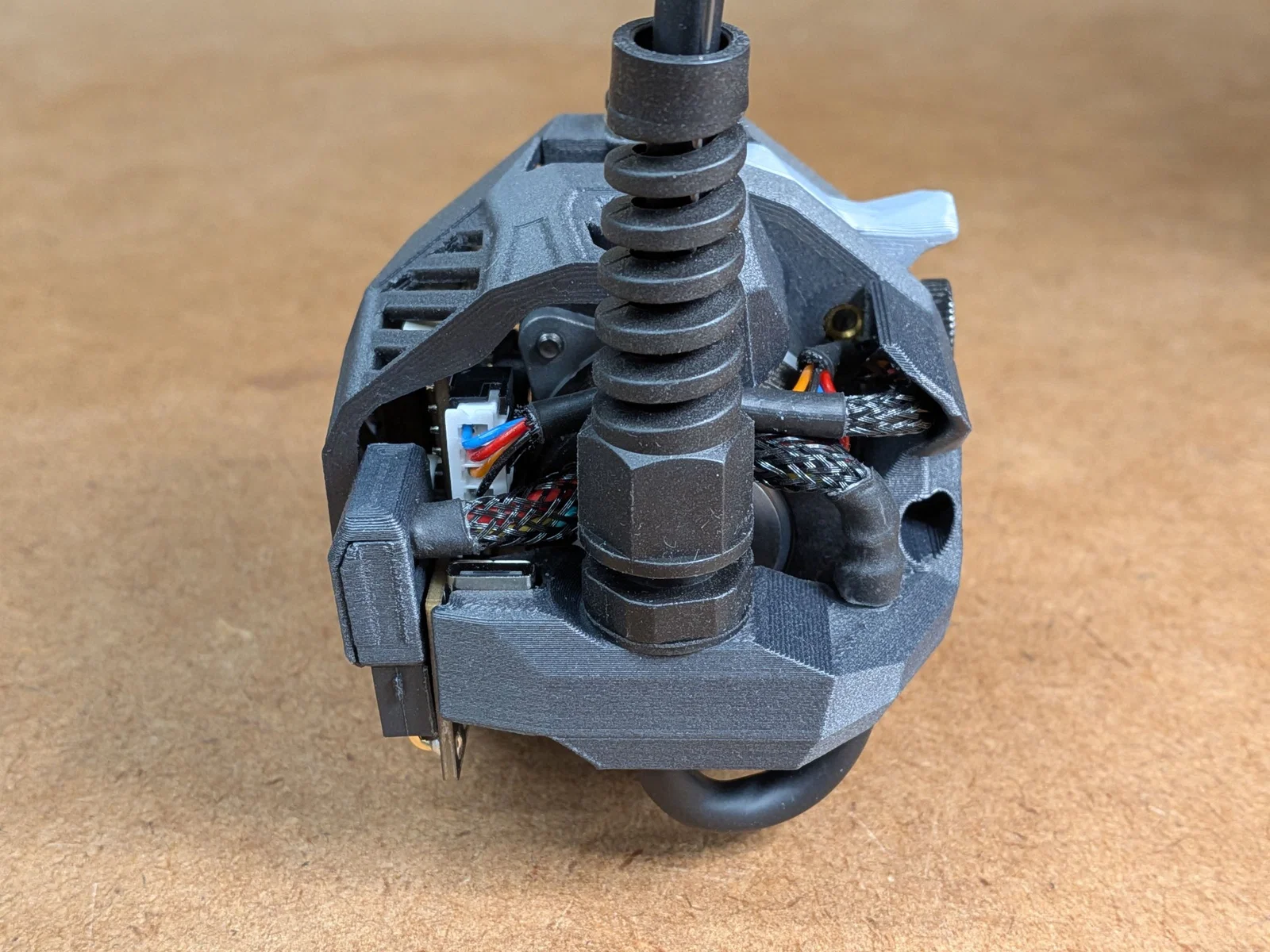

Đầu cắm này cố ý không tích hợp bộ phận giảm lực kéo (strain relief). Ưu tiên hàng đầu là giữ cho kích thước nhỏ gọn nhất có thể, vì việc đi dây gọn cho SB2209/SB2240 khá là khó khăn. Phần dây umbilical đã được cố định chắc chắn bởi ốc siết cáp PG7 và điểm gắn dây trên cầu nối, nên dây dẫn về phía đầu cắm sẽ không bị dịch chuyển. Bạn chỉ cần dùng ống co nhiệt (loại có keo) bọc kín các mối hàn trên đầu nối XT30 2+2 là xong.

Tính năng:

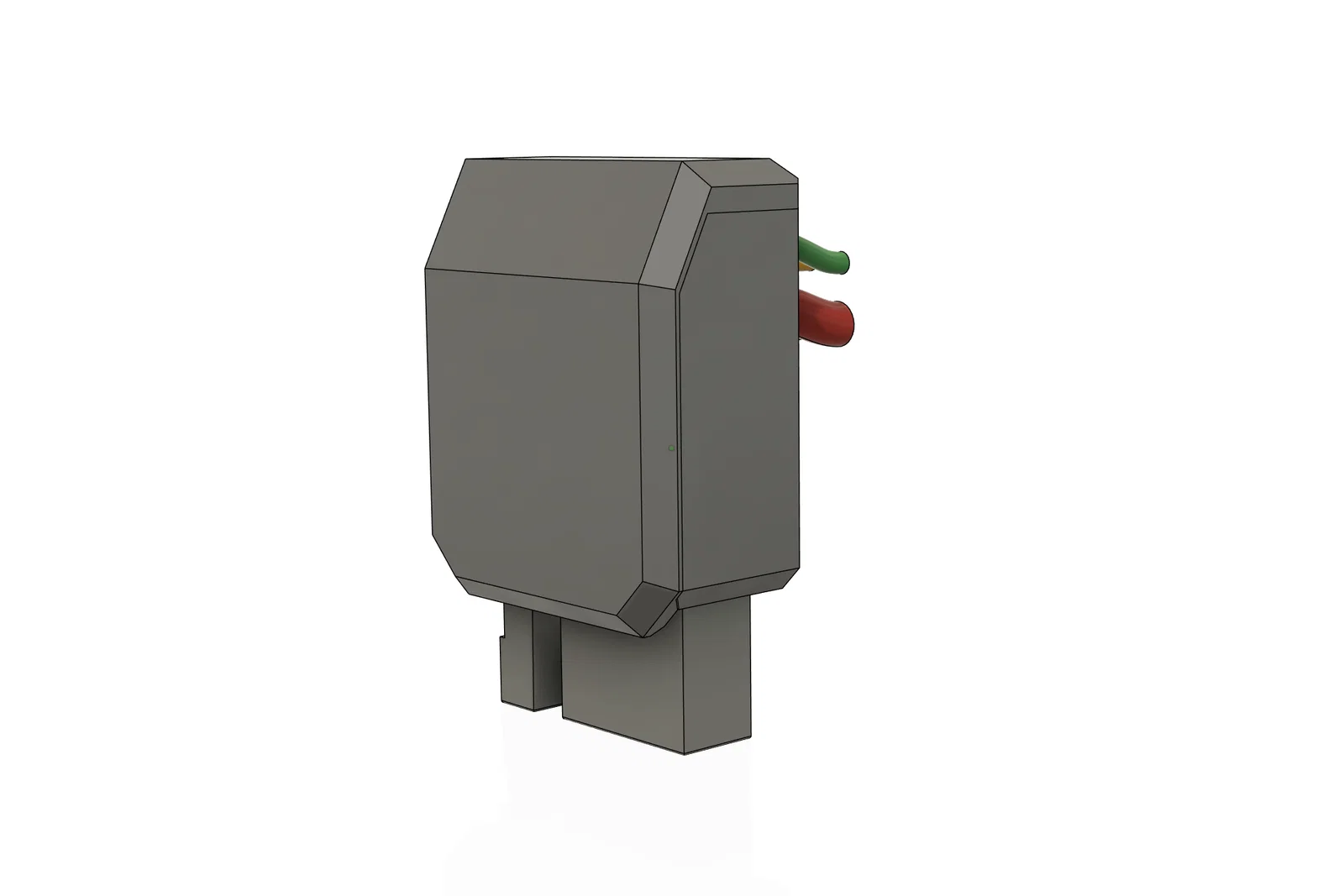

• Kích thước siêu nhỏ gọn — thiết kế để lắp vừa khít mà không gây cộm.

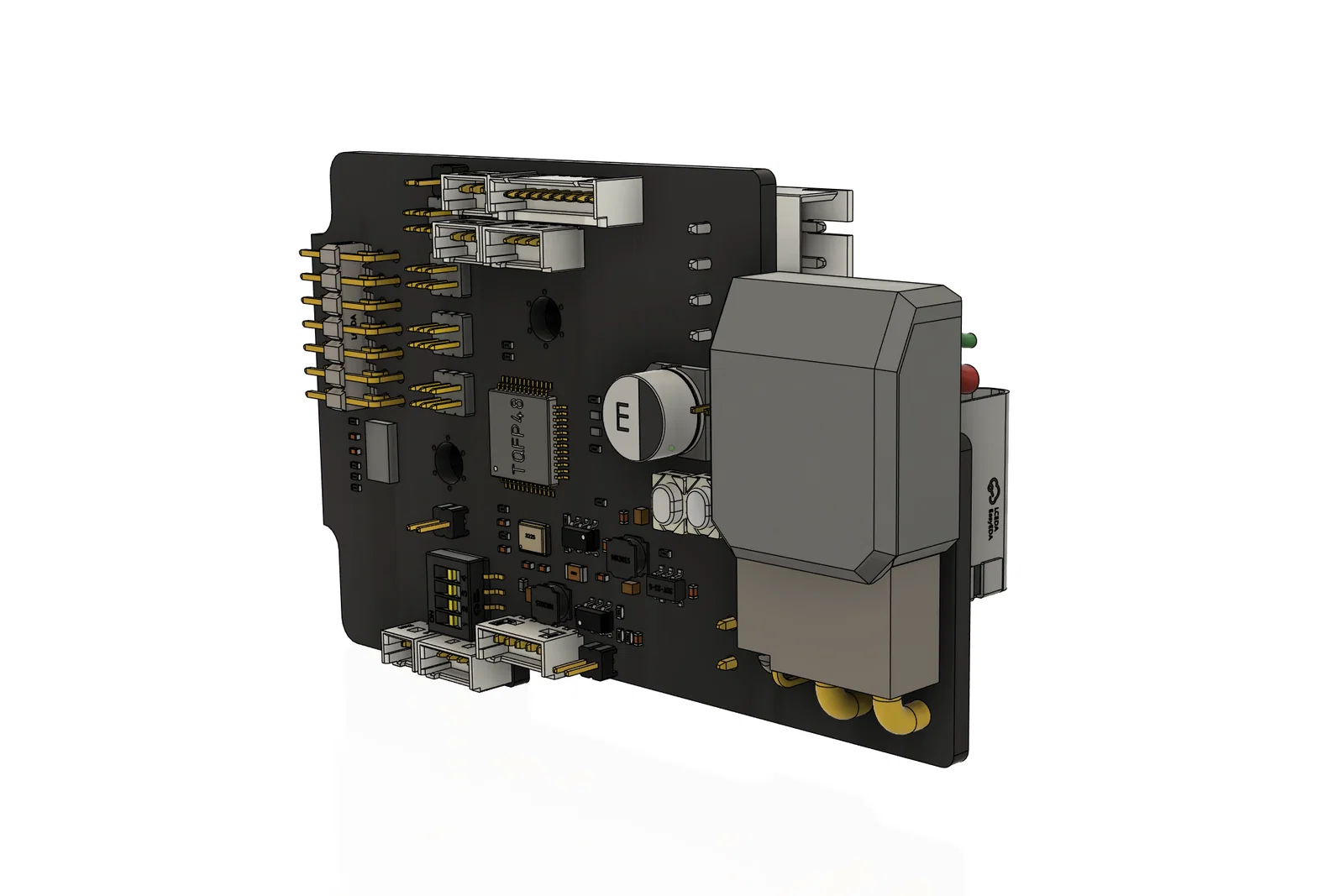

• Tương thích hoàn hảo với board toolhead BTT SB2209 và BTT SB2240.

Kết hợp tuyệt vời với Cable Bridge PLUS để có giải pháp quản lý dây umbilical toàn diện.

Hướng dẫn lắp ráp

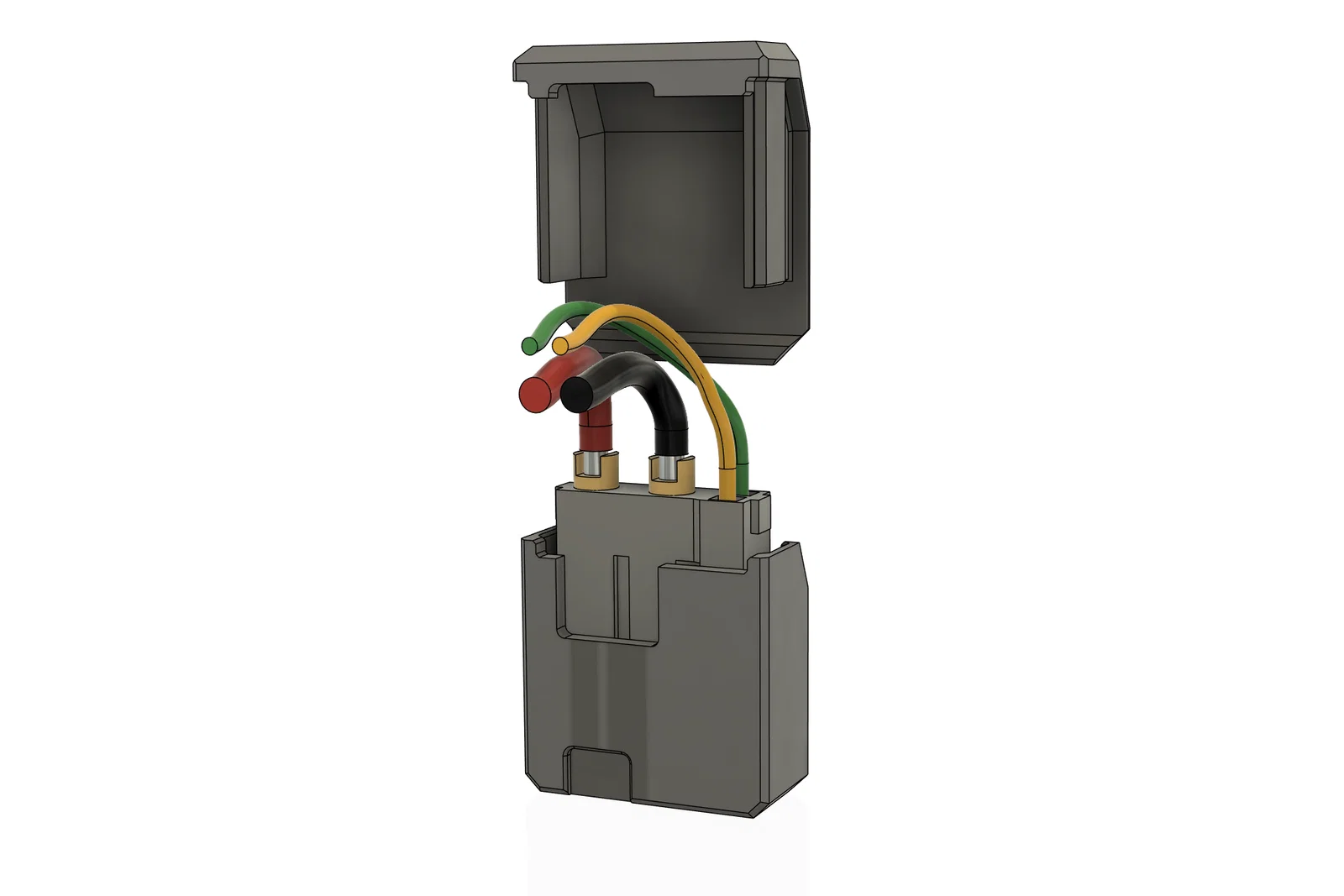

Hãy đảm bảo các dây tín hiệu (data) dài hơn dây nguồn khoảng 15mm. Chiều dài khuyến nghị khi sử dụng cùng Cable Bridge PLUS là 75 mm cho dây tín hiệu và 90 mm cho dây nguồn.

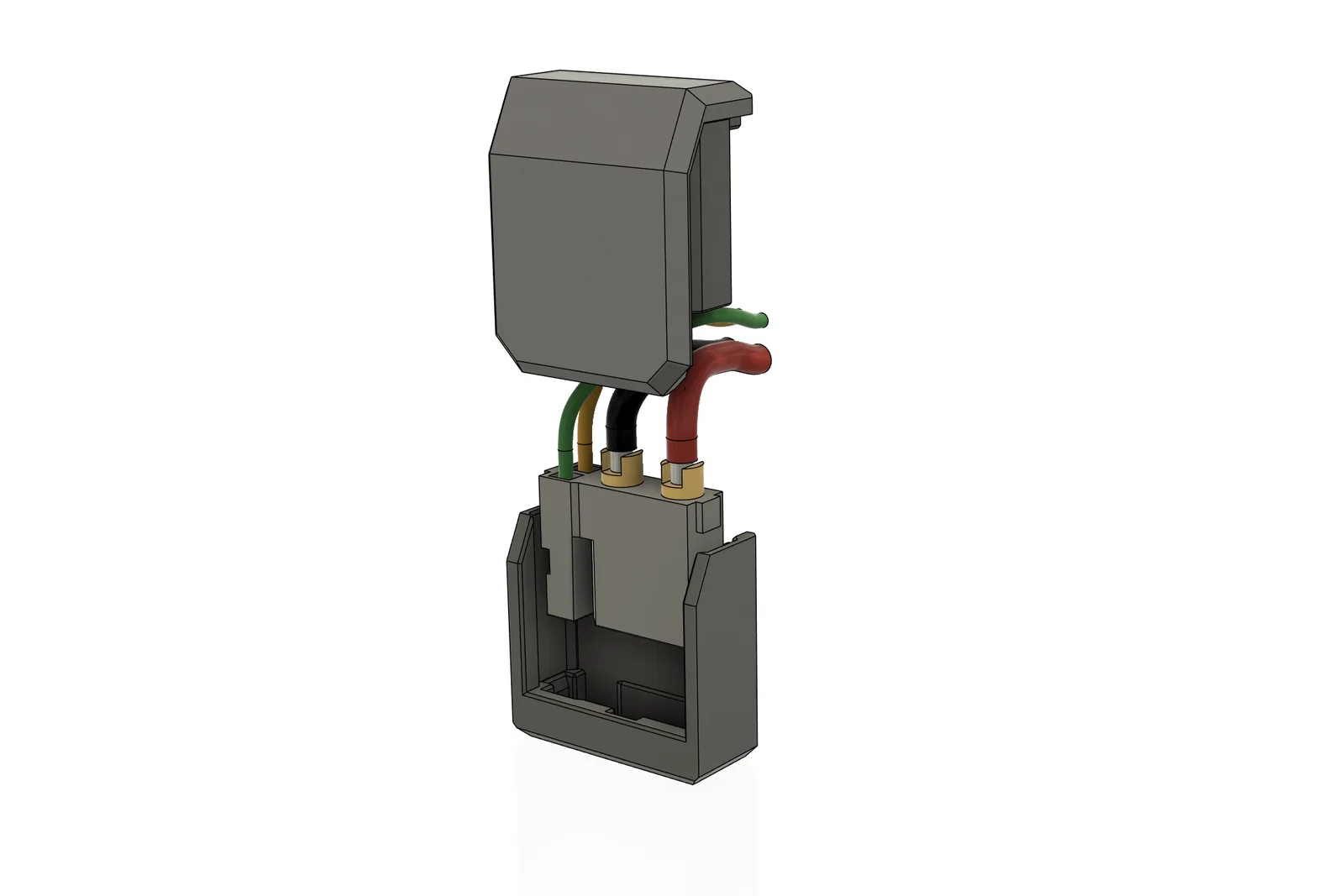

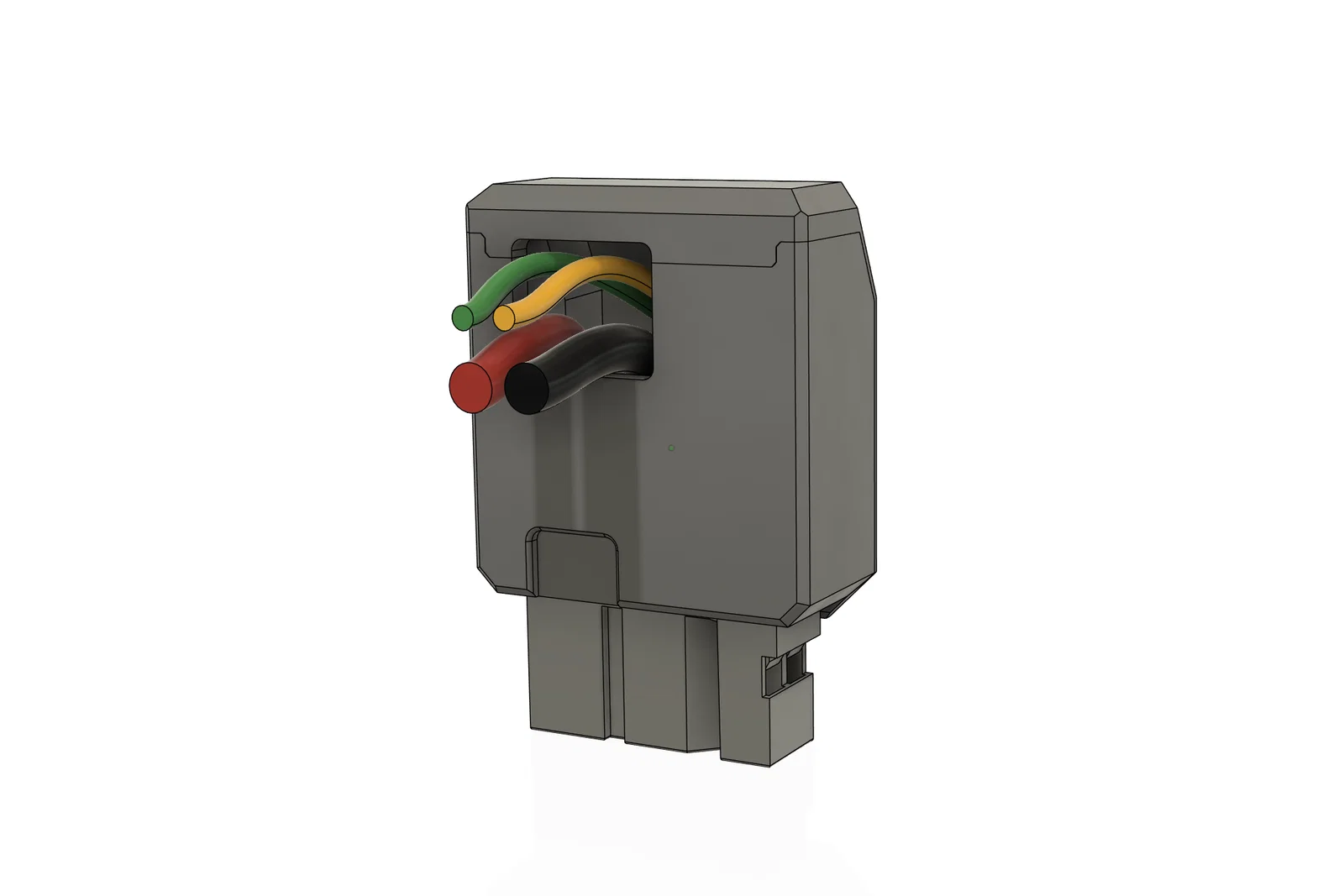

Giờ thì, chỉ cần làm theo hình ảnh hướng dẫn... chúc các bạn lắp ráp vui vẻ! 😎

Thiết lập in

Cứ dùng thiết lập in VORON tiêu chuẩn của bạn là được nhé.
