Bộ Flow Cell pH và Tách Bọt Khí cho Xử Lý Nước

Đây là giải pháp thay thế cho bộ flow cell trị giá 650 đô la của Hach: https://www.hach.com/p-flow-cell-assembly-for-1-npt-sensor/9180100?srsltid=AfmBOorAh_jnr9vchCoAR8iePuVS0UdWyWtmIoFehLCUOxG76RrTjTVv

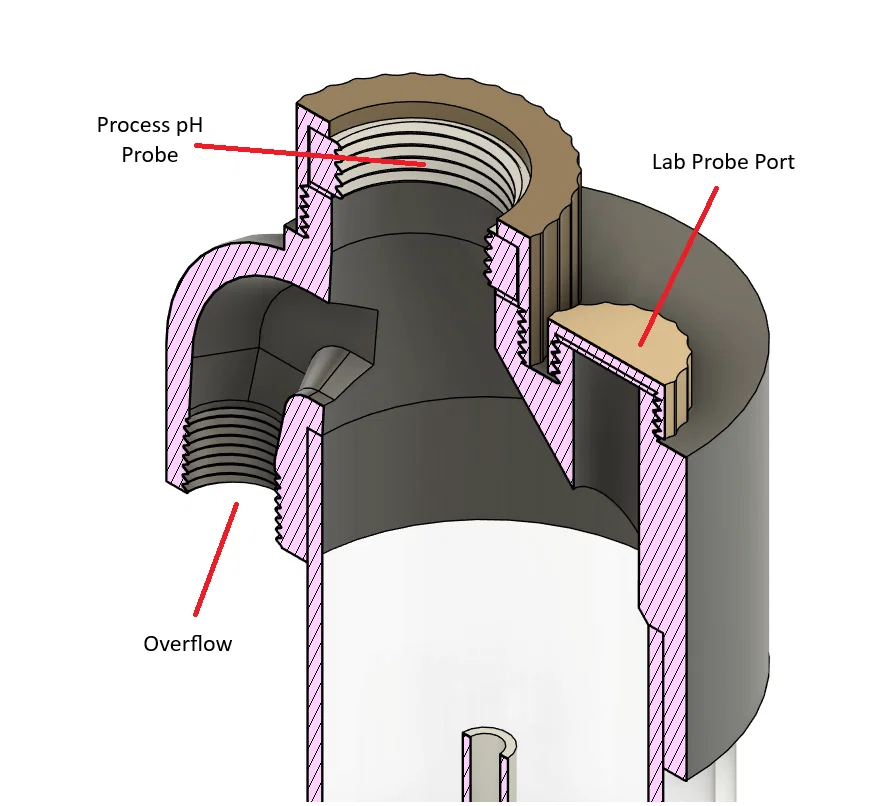

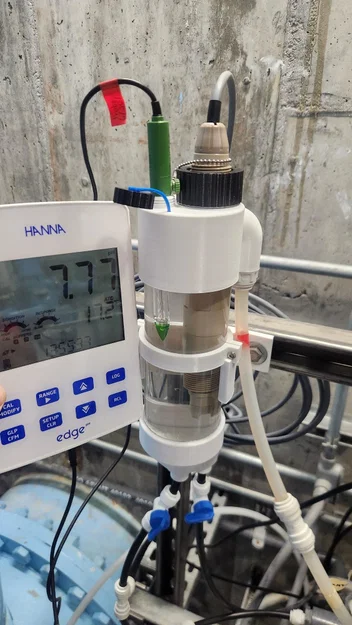

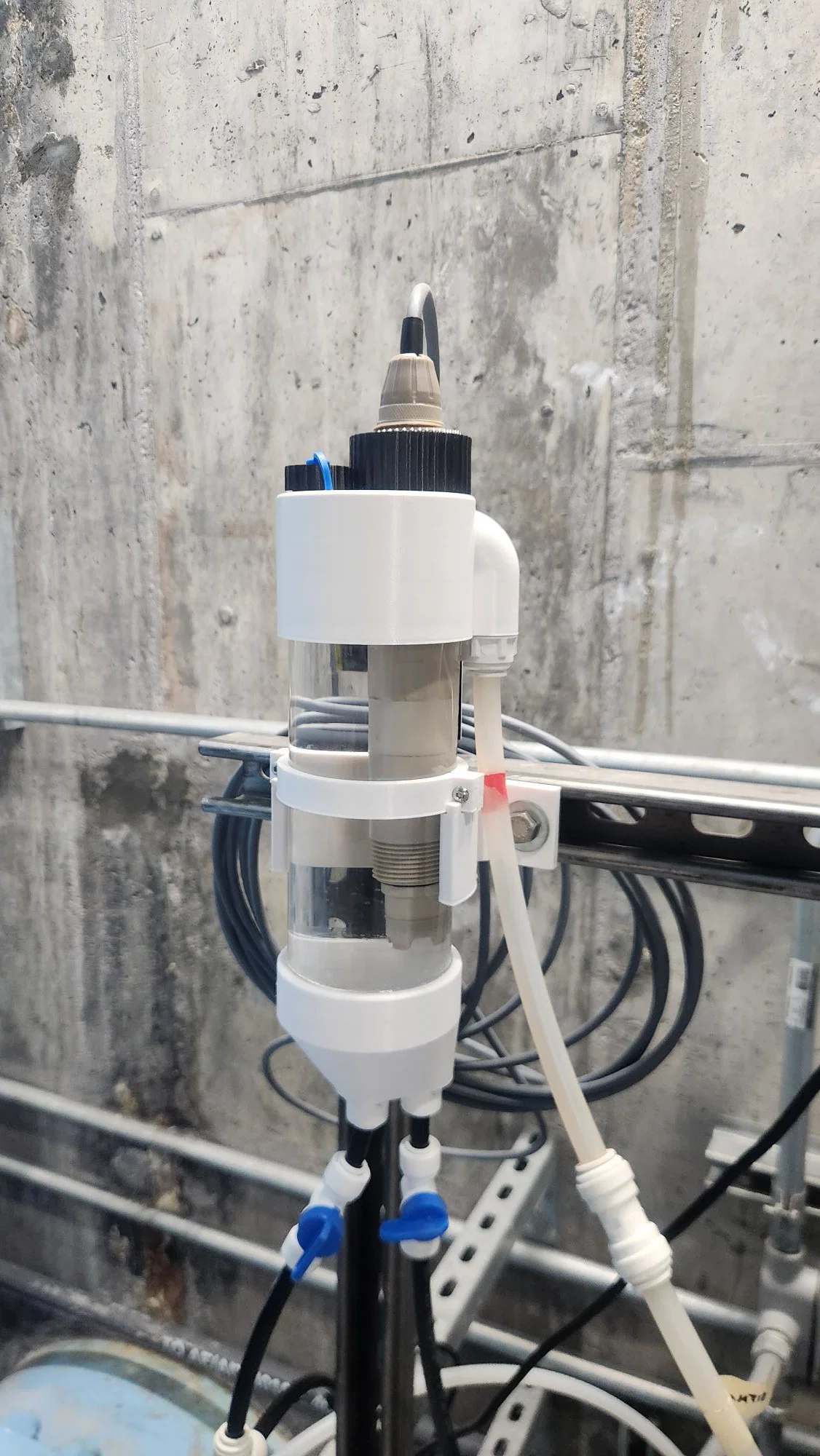

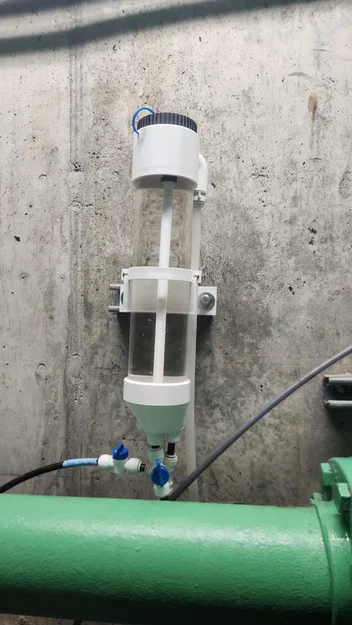

Có hai phiên bản, một cho đầu dò 1" NPT và một là bộ tách bọt khí (bubble separator) cho máy đo NTU. Bản vẽ thể hiện chúng kết hợp với nhau để minh họa khái niệm, nhưng thực tế phần lắp ráp phía trên là khác nhau. Flow cell pH được thiết kế để cho phép một đầu dò phòng thí nghiệm tiêu chuẩn vào một lỗ nhỏ riêng biệt, giúp bạn so sánh trực tiếp với đầu dò xử lý (nếu bạn có loại dùng pin như của Hanna hoặc VWR).

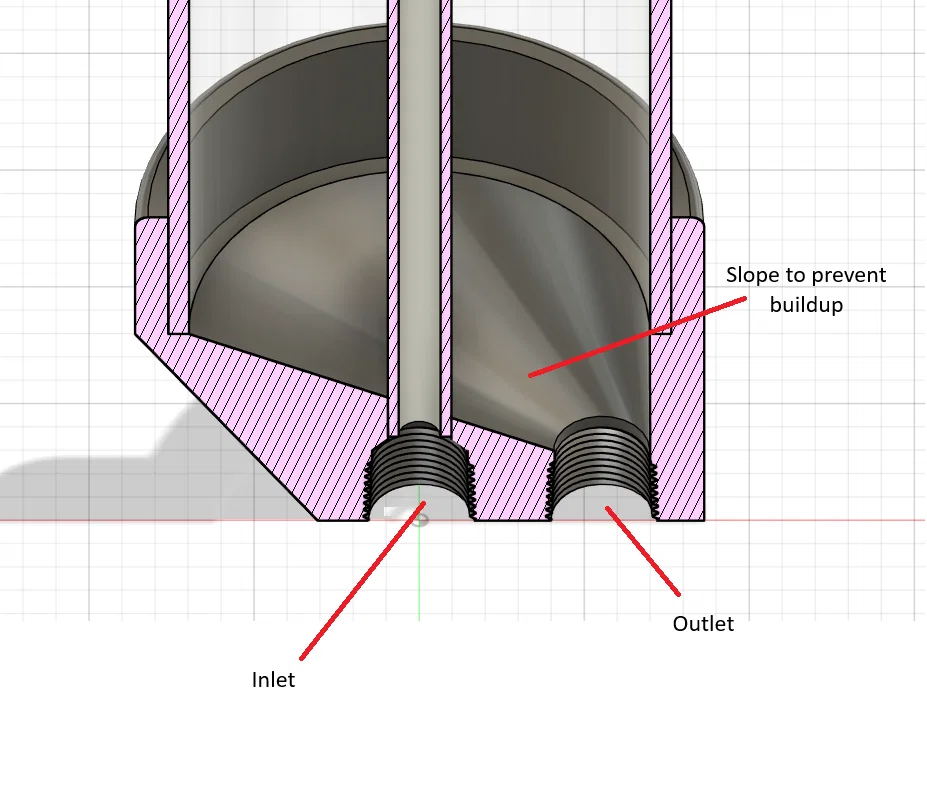

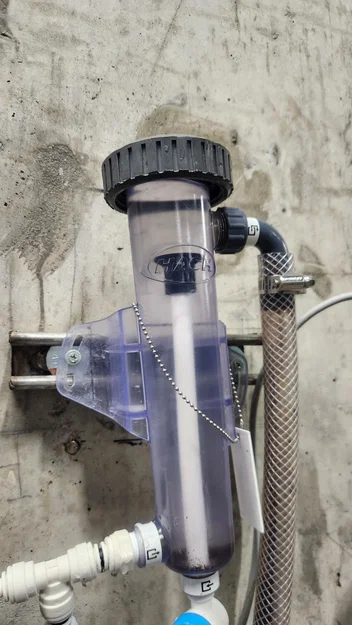

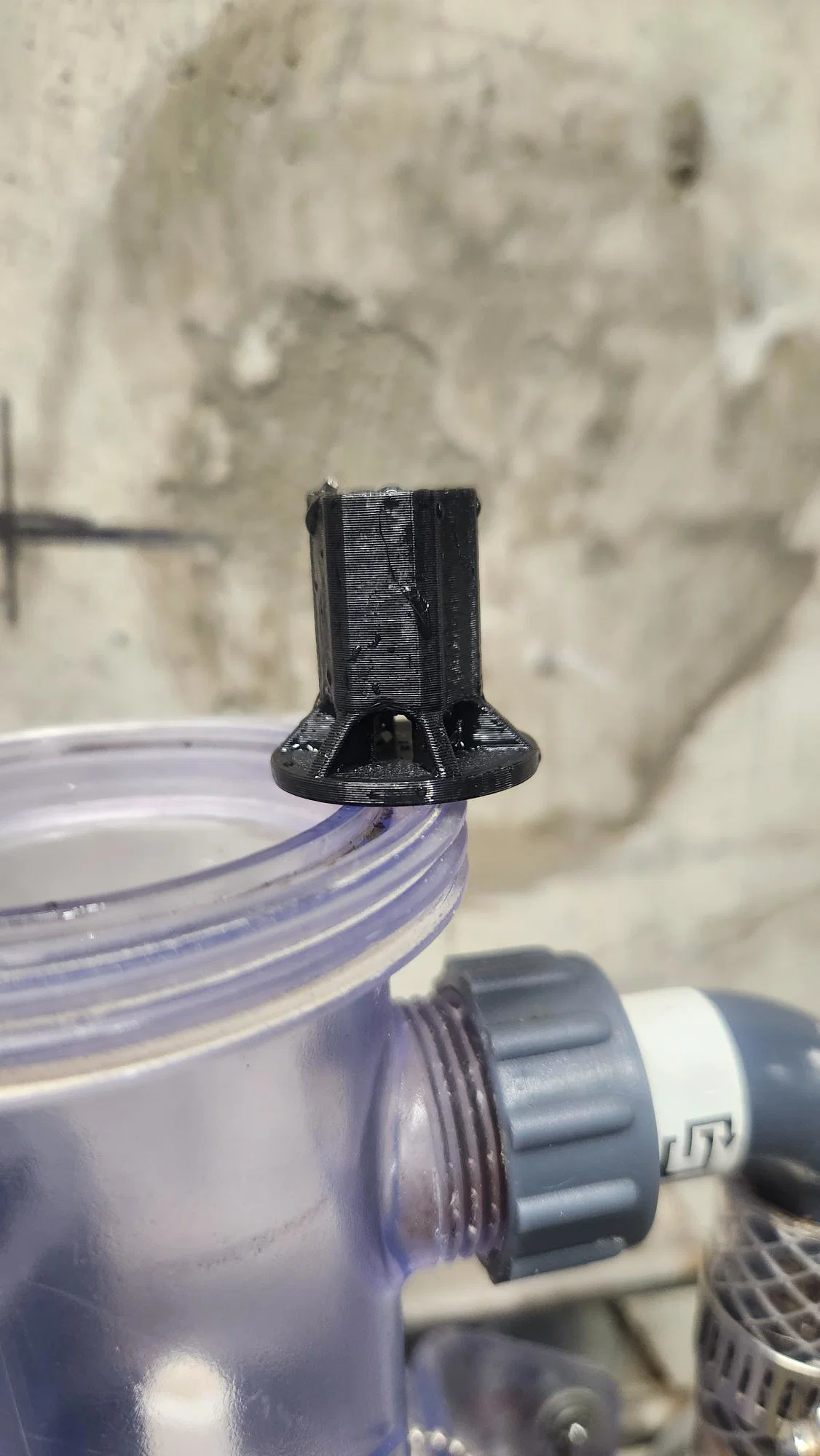

Phần inlet stinger flow break có thể dùng để tăng lưu lượng cho bộ HACH hiện có mà không làm nước bắn ra ngoài. Để làm điều này, hãy thay van ở phía dưới bằng van John Guest 3/8" NPT sang 3/8" PTC, và cắm ống PEX thẳng 1/4" vào lỗ ở đầu có ren (xem hình).

Vật liệu:

• Ống Acrylic trong suốt đường kính ngoài 3" (dài 6ft, khoảng 90 đô la bao gồm vận chuyển, làm được 6 bộ tách bọt hoặc 9 bộ flow cell): https://www.usplastic.com/catalog/item.aspx?itemid=32523&v1=&v7=&gad_source=4&gad_campaignid=17338915591&gbraid=0AAAAAD_wVCY2TTysK0hn4AAIBEE5VorBF&gclid=Cj0KCQjw267GBhCSARIsAOjVJ4Gj673YRKBuhhAW-7zuLLoERyHxmfDUpYop7QhfRB_j4A0fvSxreDAaAtKpEALw_wcB
• Khớp nối 3/8" NPT sang 3/8" push-to-connect (2 cái mỗi flow cell, bạn cũng sẽ cần 2 van PTC 3/8" và bộ chuyển đổi 1/4" cho đường ống máy đo NTU) https://a.co/d/00Zruh7U
• Khớp nối 1/2" NPT sang 1/2" push-to-connect (một cái mỗi cell cho đường tràn) https://www.supplyhouse.com/John-Guest-PI011624S-1-2-OD-x-1-2-NPTF-Male-Adapter?utm_source=google_ad&utm_medium=Shopping_Plumbing&utm_campaign=Shopping_X_Plumbing_X_SSC_New&utm_campaignid=22376725605&utm_adgroupid=175817623134&utm_targetid=pla-2435663902799&utm_product_id=PI011624S&utm_matchtype=&utm_keyword=&utm_adtype=pla&utm_category=Plumbing&gad_source=4&gad_campaignid=22376725605&gbraid=0AAAAAD_WAysXSQ8nVG03obzGC1y1vTs4L&gclid=CjwKCAjwmdLSBhANEiwAkREMNwMemFKFST6QZcaCMk4ktOkvoOJnCHdASR0MoUP8TzoZagYSJGgjARoCGTAQAvD_BwE
• Ống PEX thẳng 1/4" (cho stinger của bộ tách bọt) https://www.homedepot.com/p/Apollo-1-4-in-x-5-ft-White-PEX-B-Pipe-APPW514/301541226
• Băng tan (Thread tape)
• Mỡ bôi trơn NSF cho các ren cái (mẹo nhỏ để chống nước tốt hơn)
• 2x đai ốc M4 cho kẹp giá đỡ
• 2x ốc M4x15 (tối thiểu 15mm) cho kẹp giá đỡ
• 4x ốc M4x10 (tối đa 15mm) để lắp ráp kẹp giá đỡ
• Keo silicone hồ cá (tôi dùng Selsil 07 nhưng hầu hết loại khác đều ổn)
• Một que bôi sơn được bo tròn một góc để làm phẳng đường keo silicone ở đáy ống 8-12" (xem hình)

In ấn:

Tối thiểu 4-5 lớp tường (perimeters) để đảm bảo độ bền và chống thấm nước. Tôi khuyên dùng chiều cao lớp 0.15mm để ren và các góc nhô ra sạch hơn. Với phần trên, vành nơi ống trong suốt cắm vào sẽ cần support. Tôi cài đặt chỉ ở tấm nền (build plate) và ngưỡng góc nhô ra là 2 độ. Hãy đảm bảo chà nhám phần đường nối nơi ống trong suốt gắn vào ở cả phần trên và dưới.

Lắp ráp:

• Đối với bộ tách bọt, tôi dùng ống trong suốt 12" và 8" cho đầu dò pH. Cắt ống PEX 1/4" cùng chiều dài với ống trong suốt (chỉ dành cho bộ tách bọt). Hãy cắt TỪ TỪ trên máy cưa miter/chop. Lưu ý rằng đầu cắt có thể bị thô và không phẳng.
• Lắp khô và đánh dấu độ sâu ống cắm vào các phần trên/dưới. Từng đầu một (đáy trước), bôi một lớp mỏng vào CẢ bề mặt tiếp xúc của các phần trên/dưới VÀ mặt ngoài ống trong suốt (giống như khi dán ống PVC). Nhấn ống vào từ từ ĐẾN ĐÁY TRƯỚC mà không xoay. Cẩn thận lau sạch keo thừa thành một đường gọn gàng quanh đáy. Dùng góc bo tròn của que bôi sơn để làm tương tự cho đường keo bên trong. Lặp lại cho phần trên, bạn có thể dùng ngón tay cho bên trong đầu này.
• Hầu hết silicone hồ cá cần 48 giờ để đóng rắn hoàn toàn. Bạn cần chờ khoảng 8 giờ trước khi lắp các khớp nối và nắp. Đặt các cell đang chờ khô cạnh quạt bàn.

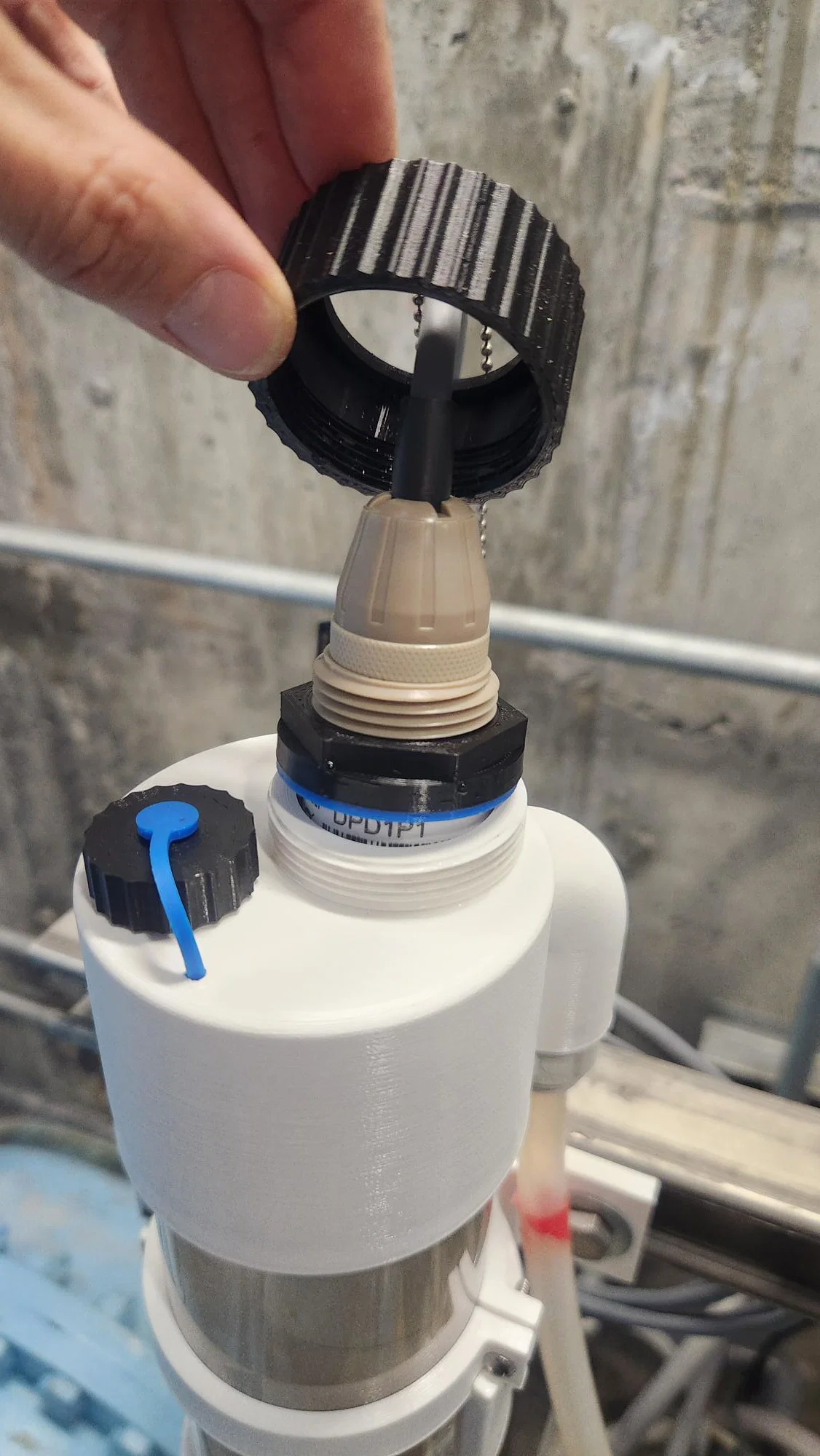

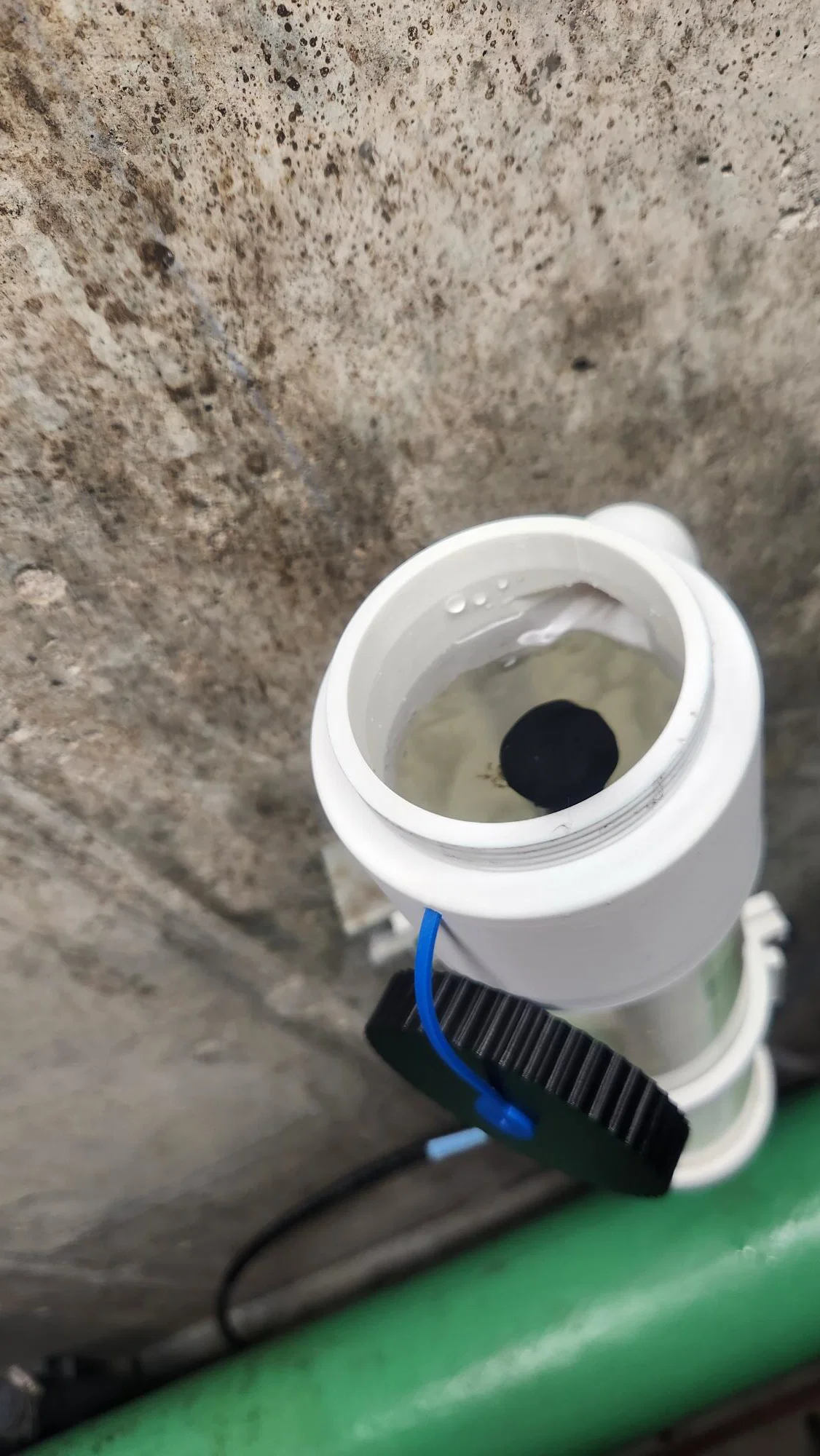

• Dùng tua vít nhỏ để giúp đẩy dây giữ nắp vào lỗ trên nắp và phần trên. Có thể đẩy vào khoảng nửa đường, nhưng các mặt khác sẽ cần ấn hoặc bẩy từ bên trong. Cẩn thận tay của bạn. Ngâm dây giữ trong nước nóng sẽ giúp chúng dẻo hơn. Gioăng nắp lắp với cạnh vát hướng ra ngoài.
• Kẹp giá đỡ có thể lắp cho thanh strut ngang hoặc dọc tùy vào cách bạn xoay. Bôi mỡ vào lỗ ốc trên kẹp. Cổ kẹp giúp cố định flow cell vào kẹp (xem các chốt khóa). Thiết kế này giúp bạn tháo ống, lấy ra và vệ sinh cell dễ dàng hơn.
• Bôi một chút mỡ vào phần ren. Chúng sẽ vặn vào nhau rất trơn tru.
• Dùng băng tan cho các khớp PTC và bôi mỡ nhẹ vào ren cái. Các khớp nối chỉ cần quấn 3-6 vòng băng tan là vào hết ren.

Hy vọng thông tin này và hình ảnh sẽ giúp ích cho mọi người. Nếu điều này giúp tiết kiệm ngân sách cho cơ quan nào đó thì tôi rất vui. Bạn có thể tự chế khoảng 30 bộ này với giá chỉ bằng một cái flow cell của Hach.
