Vỏ Bảo Vệ Cho Máy Đo Transistor (Dùng Pin 14500 Li-ion)
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 35
- Bản remix
- 0
- Bình luận
- 0
File 2 902,5 KB
- Transistor_Tester_1784617625.3mf3MF · 131,3 KB
- Transistor_Tester_1784617626.stepSTEP · 771,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #414299
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
Mô tả

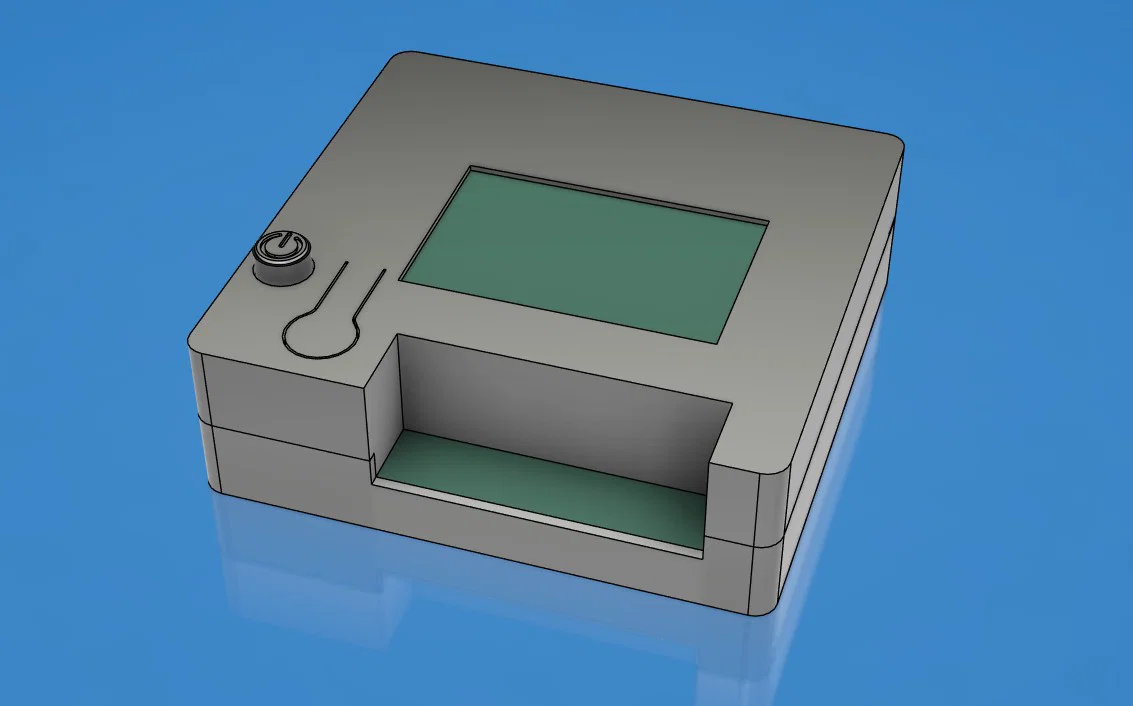

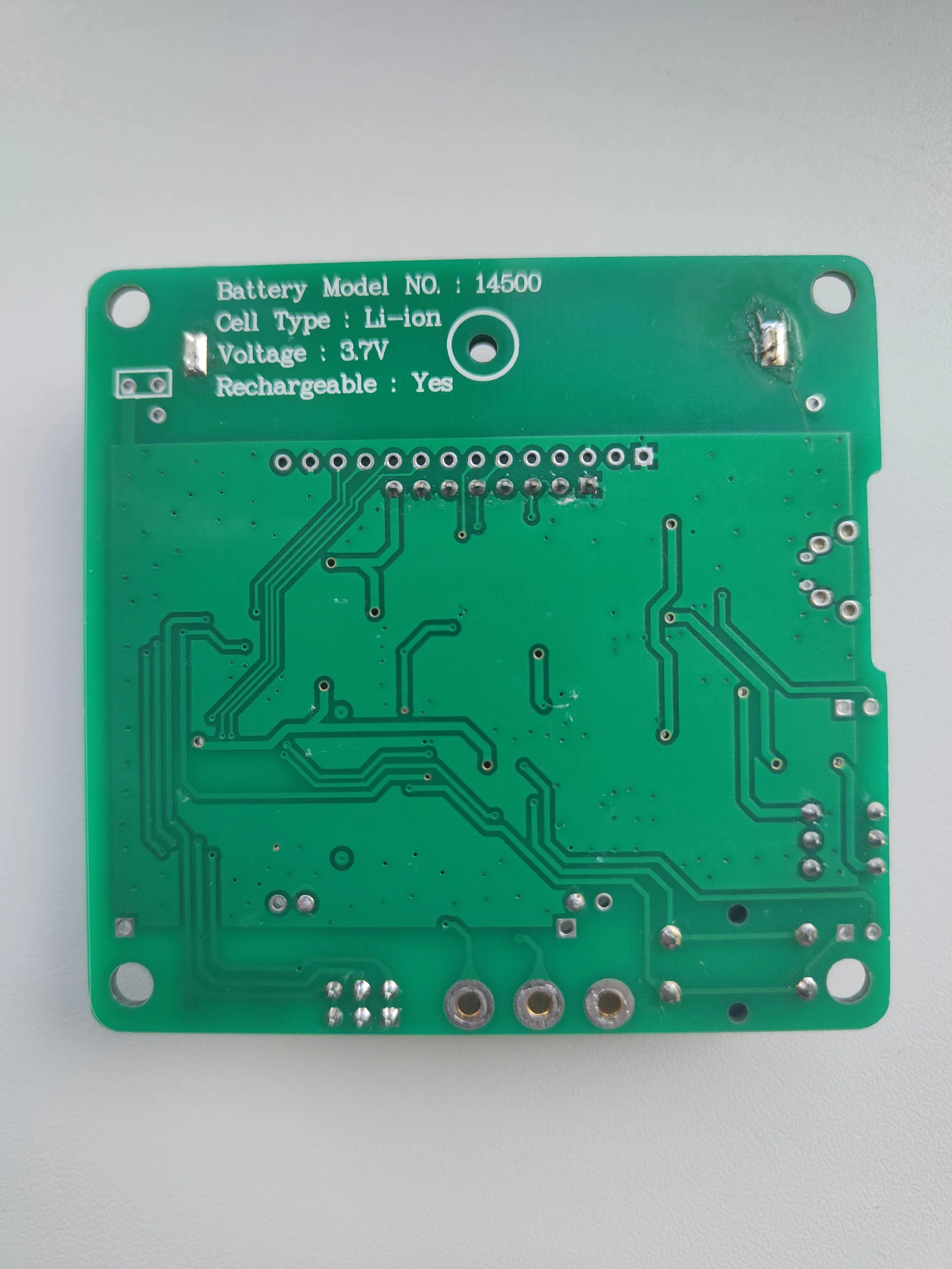

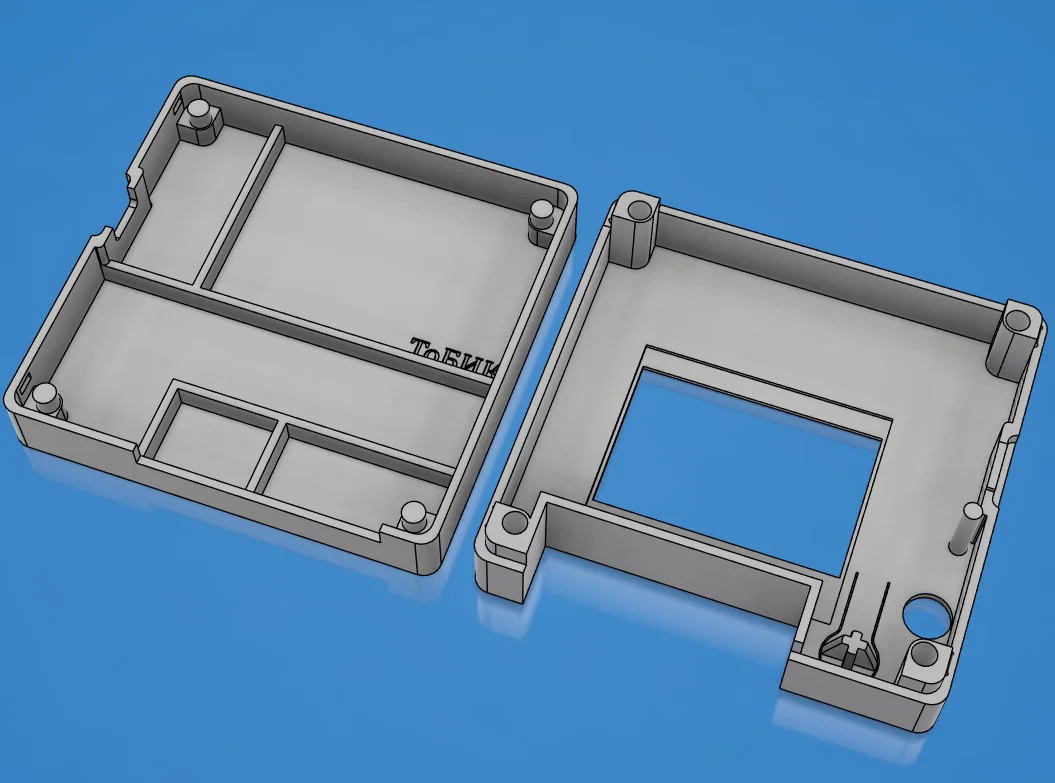

Đây là mẫu vỏ 3D cho loại mạch đo linh kiện và transistor phổ biến trên AliExpress/Banggood (dòng GM328/M328). Thiết kế này vừa khít với bảng mạch như trong hình — bạn có thể nhận diện dựa vào dòng chữ "Battery Model NO.: 14500, Cell Type: Li-ion, Voltage: 3.7V, Rechargeable: Yes" ở mặt sau.
Các tính năng nổi bật:
- Không cần support — tất cả các chi tiết đều in đẹp và sạch ngay sau khi lấy ra khỏi bàn in.

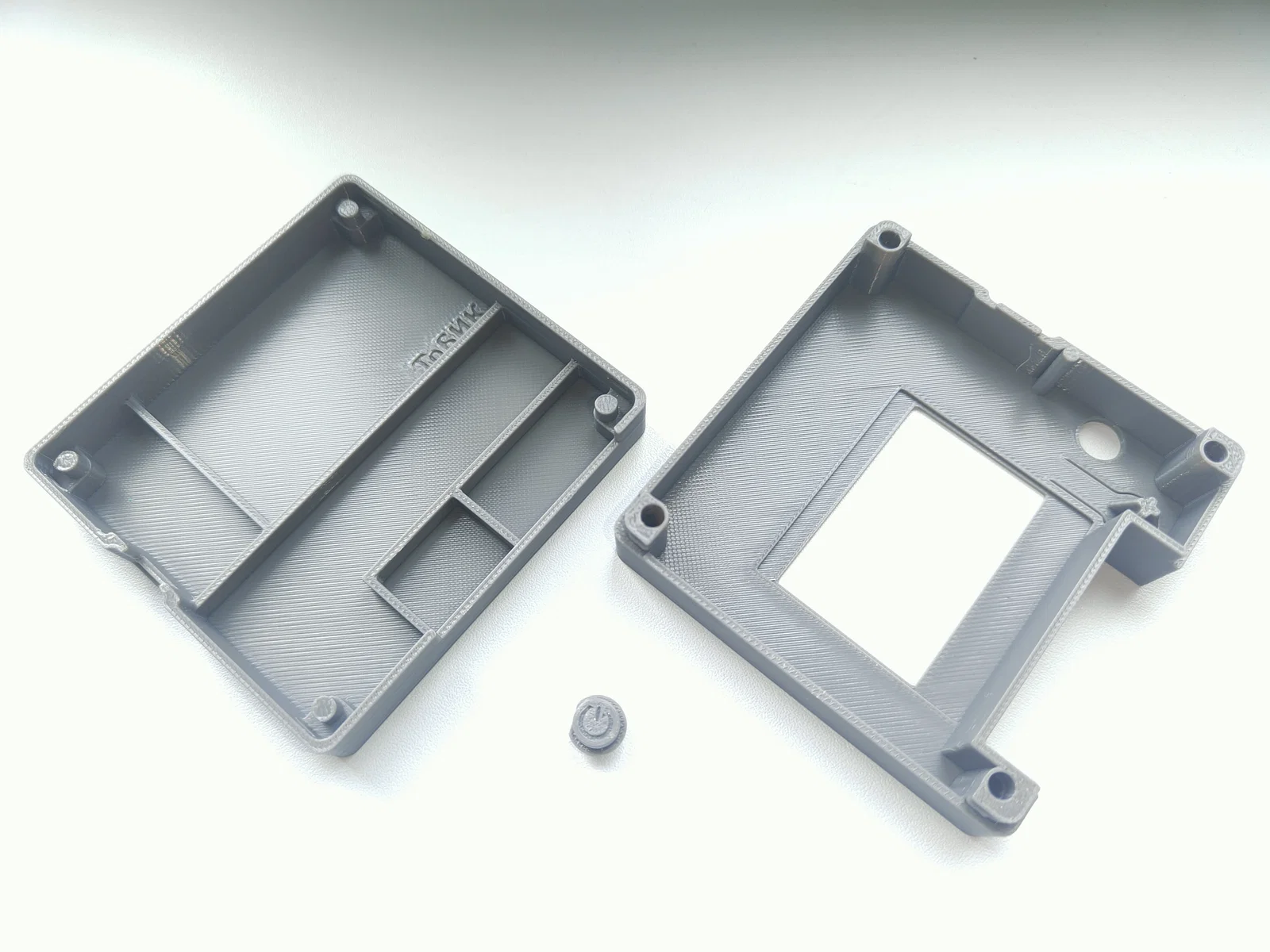

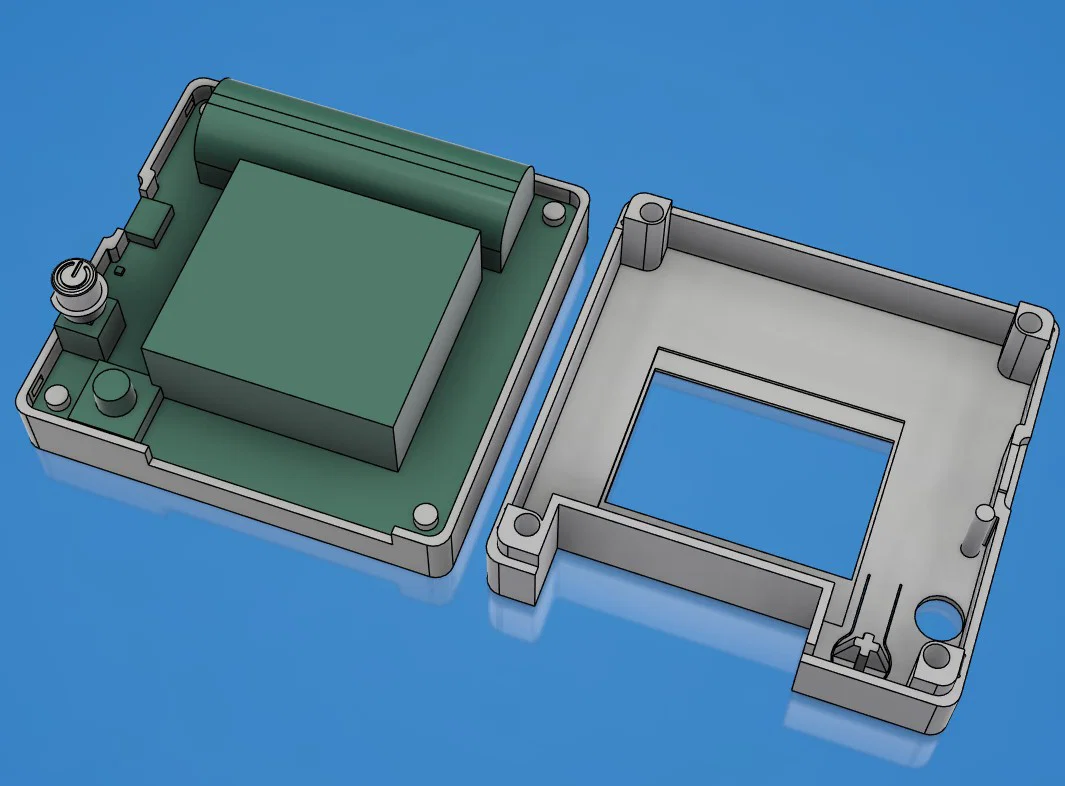

- Không cần ốc vít khi lắp ráp. Các lỗ bắt vít trên mạch sẽ lồng vào các trụ cố định bên trong vỏ, bảng mạch sẽ được giữ chắc chắn ngay khi đóng nắp lại.
- Khớp nối snap-fit — hai phần vỏ trên và dưới khớp chặt với nhau mà không cần bất kỳ loại ốc vít nào.
- Khe cạy tháo lắp tích hợp — thiết kế khe hở mỏng dọc theo đường nối, kích thước vừa vặn cho lưỡi dao, giúp bạn mở vỏ dễ dàng mỗi khi cần tiếp cận bảng mạch bên trong.

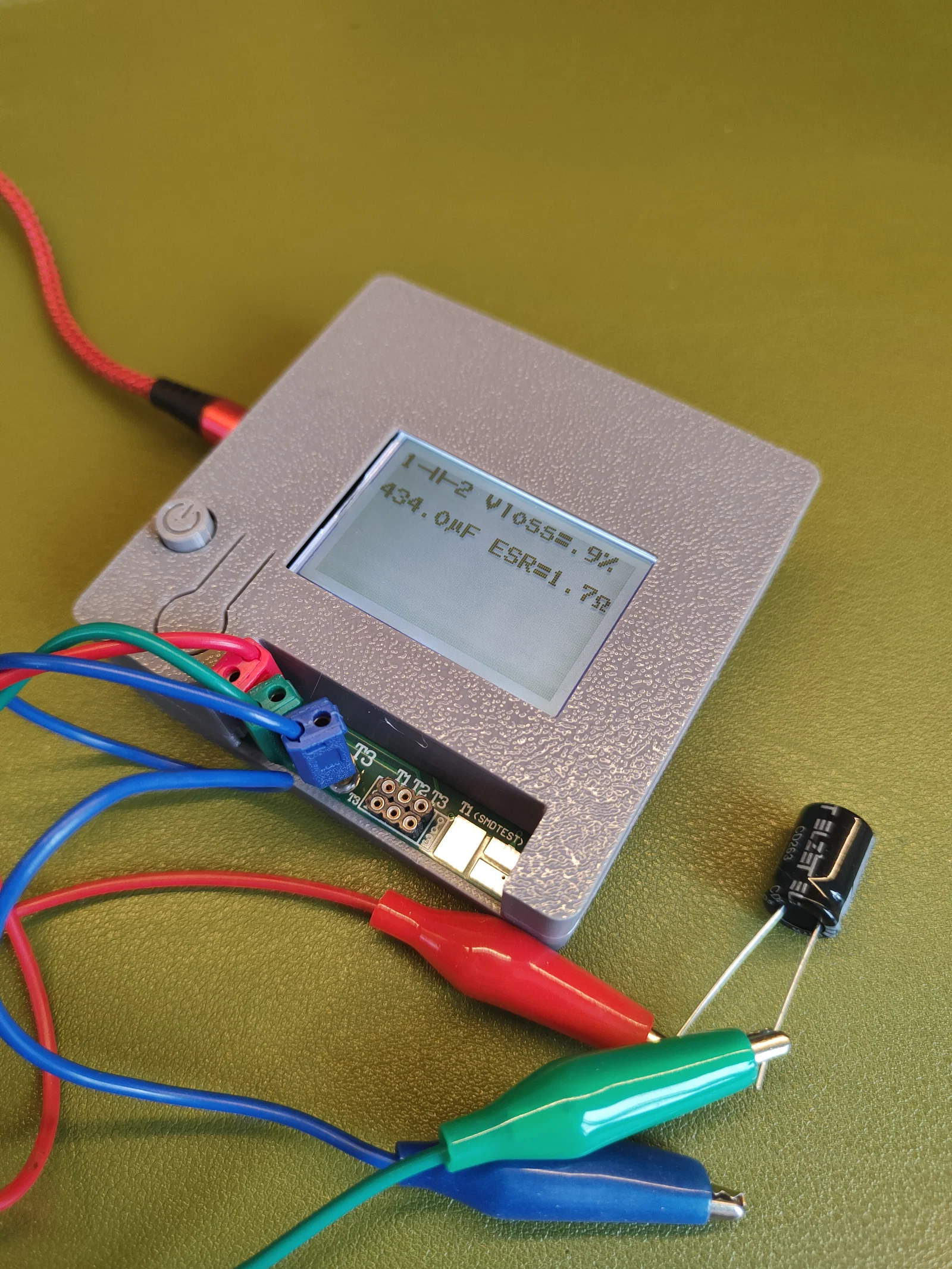

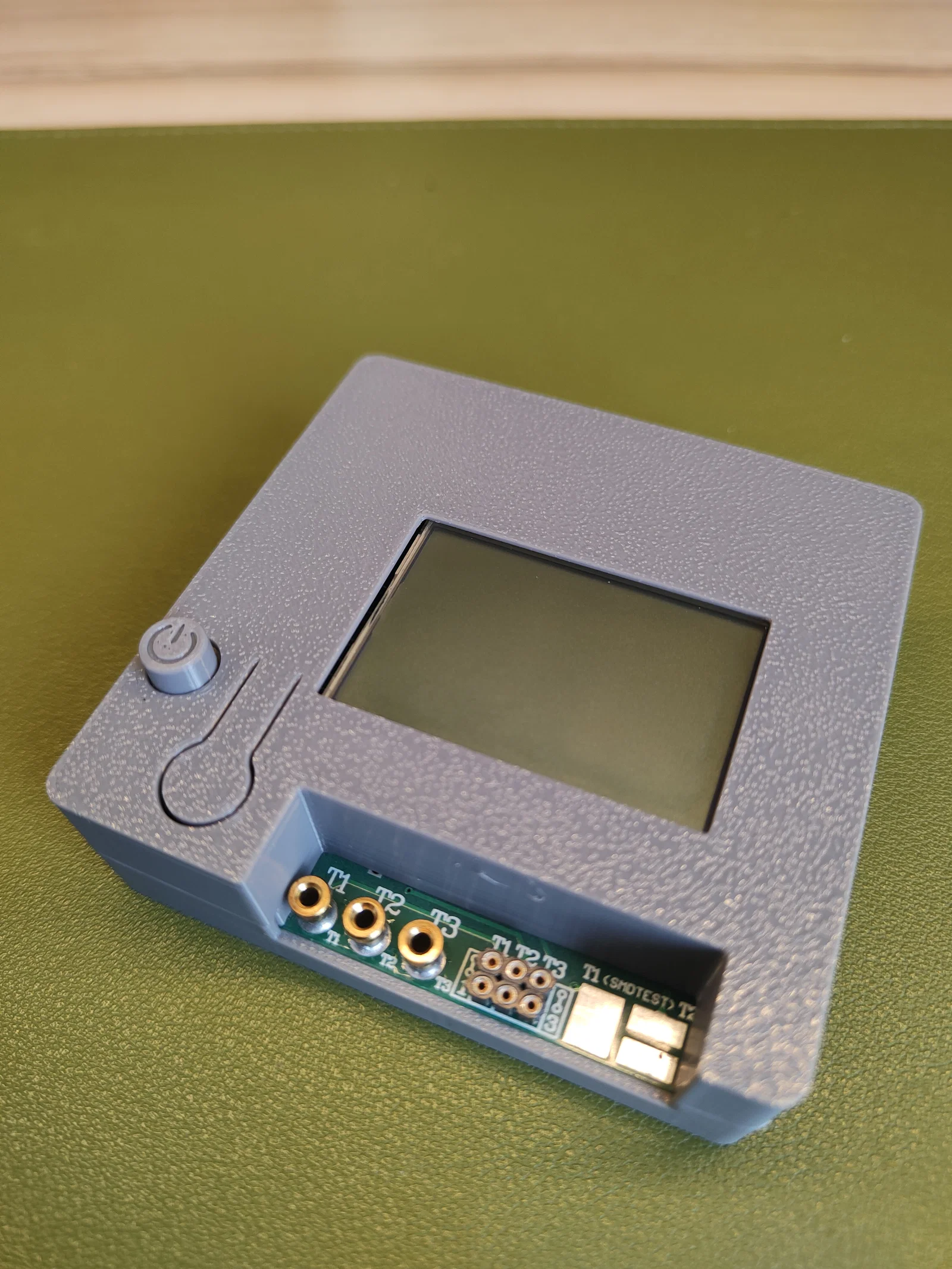

- Thiết kế đã qua kiểm chứng thực tế — đã được in, lắp ráp và sử dụng ổn định.
Độ tương thích:
Thiết kế này dành cho các bo mạch có:

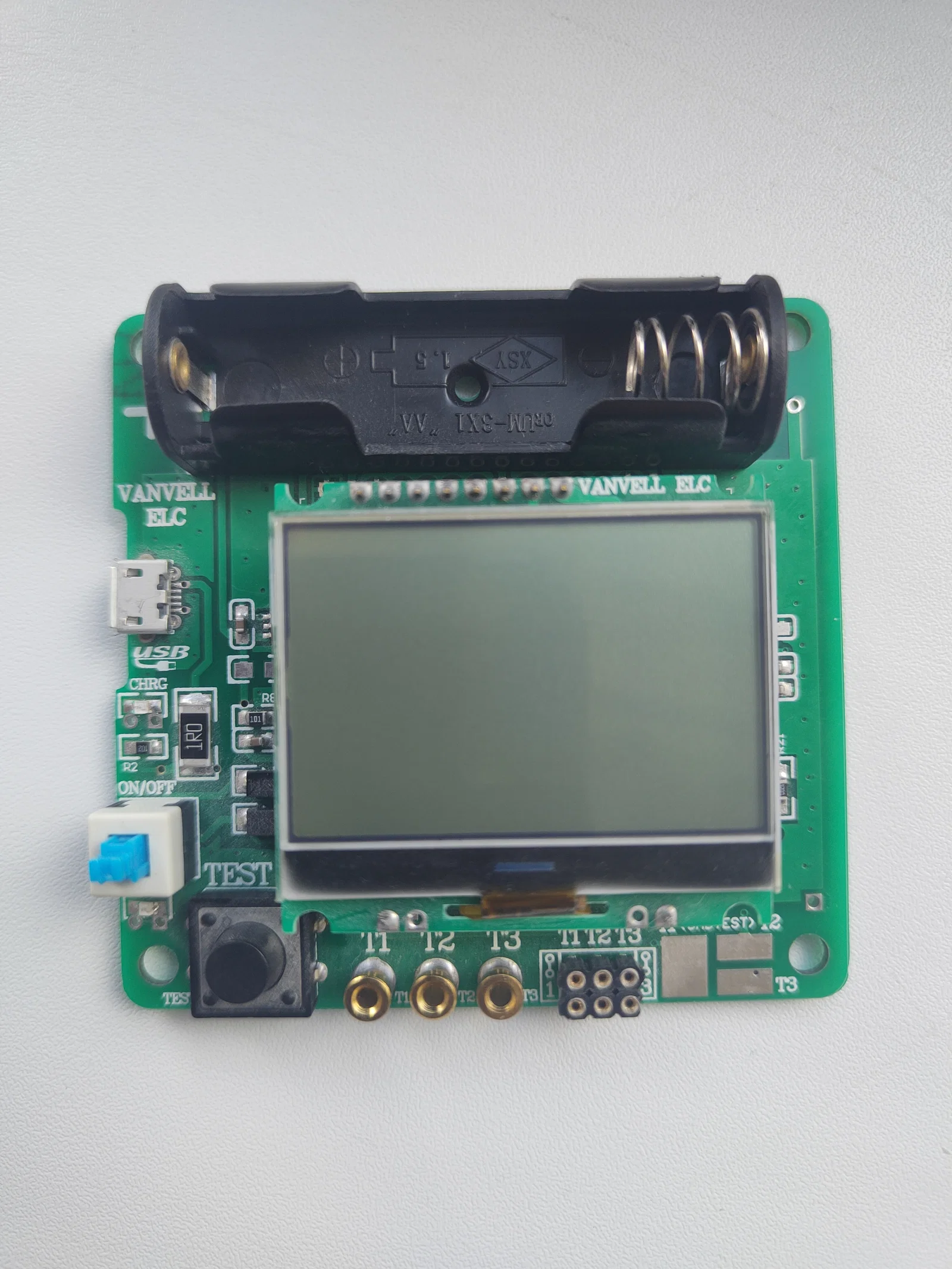

- Khay pin Li-ion 14500 (sạc được, 3.7V)

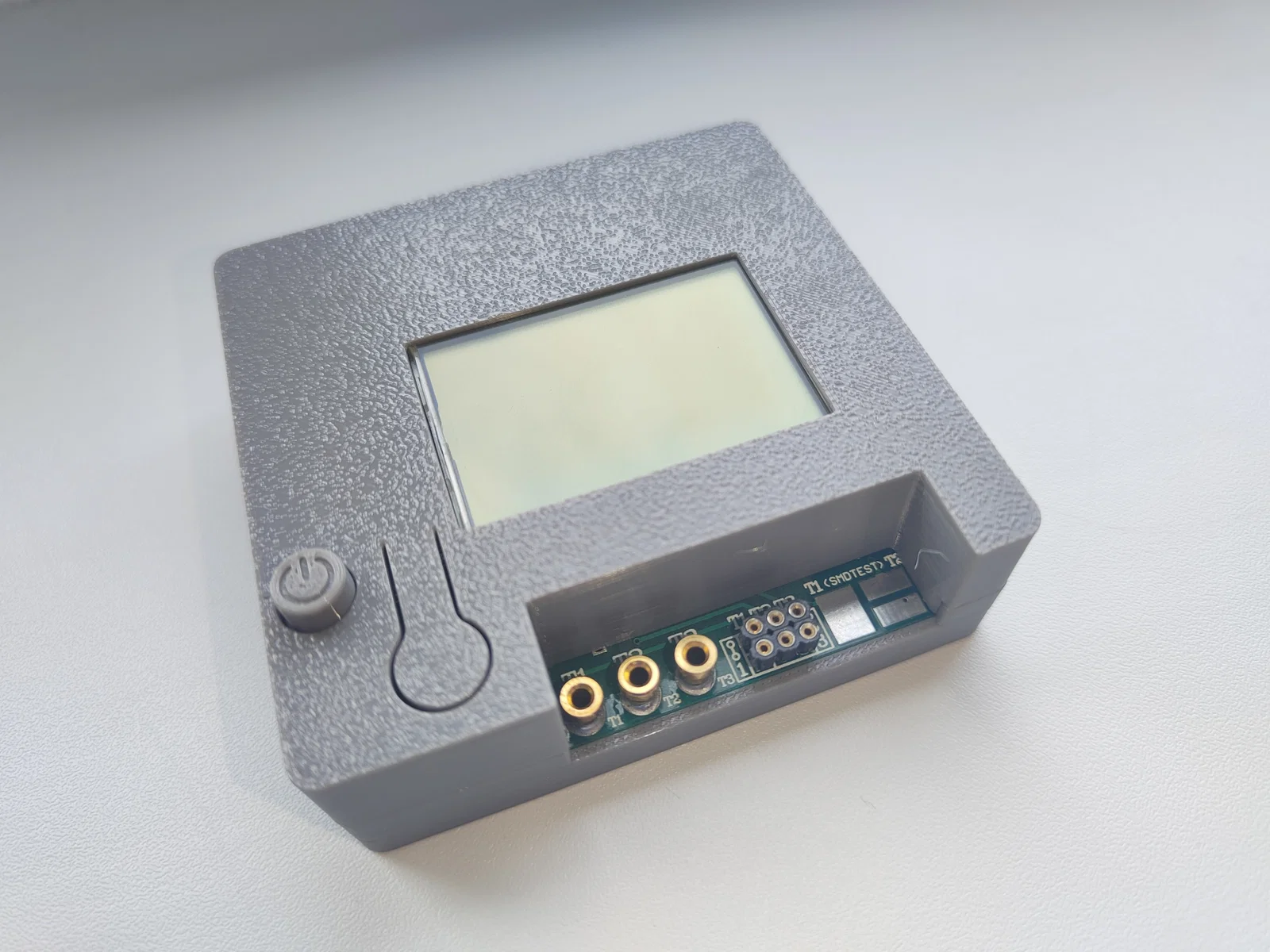

- Ba ổ cắm đo (TP1–TP3) dọc theo cạnh dưới
- Bốn lỗ bắt vít ở bốn góc

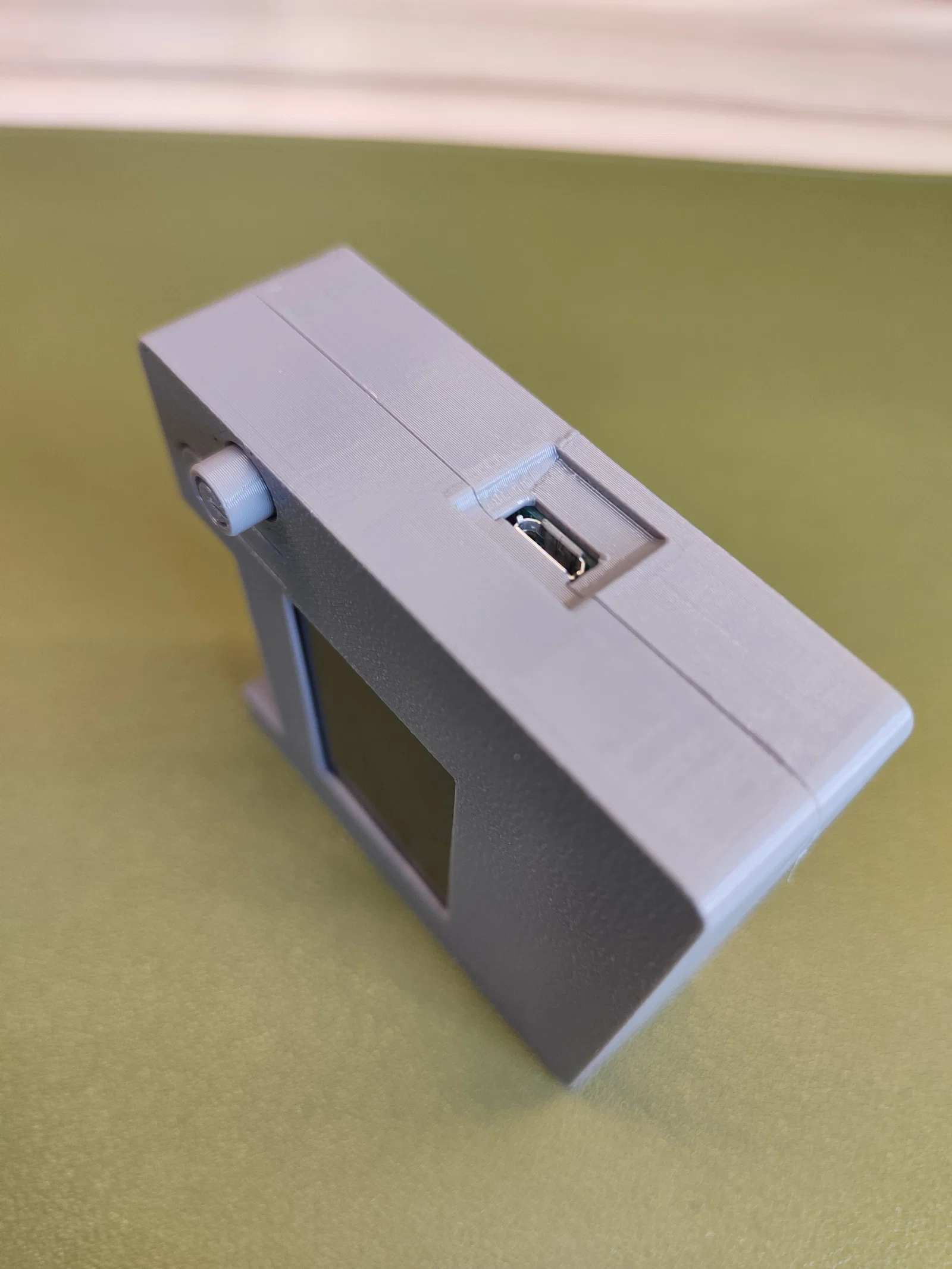

- Rãnh bên hông cho cổng sạc USB
Vì các bo mạch này được bán dưới nhiều tên thương hiệu khác nhau nhưng thường dùng chung thiết kế PCB, chiếc vỏ này sẽ vừa với hầu hết các bản clone sử dụng pin 14500. Hãy kiểm tra khoảng cách các lỗ trên bo mạch của bạn trước khi in vì các nhà cung cấp có thể có những thay đổi nhỏ.
Thông số in:
- Chất liệu: PLA hoặc PETG
- Độ cao lớp in (Layer height): 0.2mm
- Infill: 15–20%
- Support: Không cần thiết
Lắp ráp:

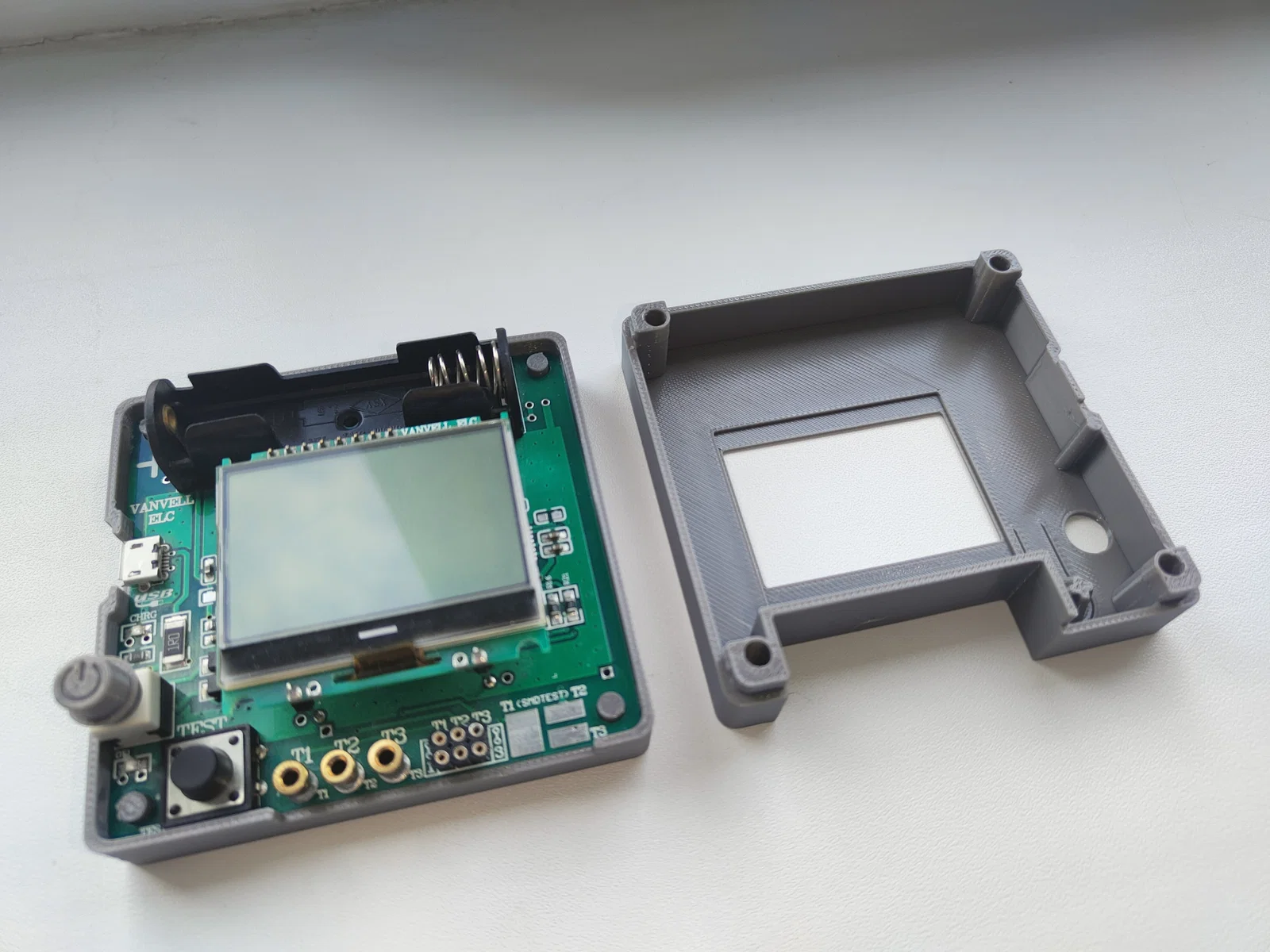

Đặt bo mạch vào các trụ cố định dựa theo các lỗ ở bốn góc — không cần ốc vít. Đóng hai nửa vỏ lại cho đến khi các chốt snap-fit kêu "tạch" một tiếng là đã khớp. Để mở vỏ bảo trì, hãy dùng lưỡi dao chèn vào khe cạy dọc theo đường nối và xoay nhẹ.
Thông số in
- Định dạng
- 3mfstep
- Số file mô hình
- 2
- Tổng dung lượng
- 902,5 KB
- File lớn nhất
- 771,2 KB
