Vỏ hộp stackable dành cho Arylic Up2Stream V4

Tác giả JADV_1615603

Lượt tải
1
Lượt thích
2
Lượt coi
45
Tải tất cả (.zip)· 5 file · 1,1 MB· 1,1 MB

File 5 1,1 MB

  • UP2Stream_V4_stackable_UP2Stream_V4_BACK_1784370262.stlSTL · 29,4 KB
  • UP2Stream_V4_stackable_UP2Stream_V4_TOP_without_holes_1784370263.stlSTL · 96,2 KB
  • UP2Stream_V4_stackable_UP2Stream_V4_TOP_with_holes_1784370272.stlSTL · 120,4 KB
  • UP2Stream_V4_stackable_UP2Stream_V4_BOTTOM_1784370273.stlSTL · 308,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#413985
Ngày đăng

Mô tả

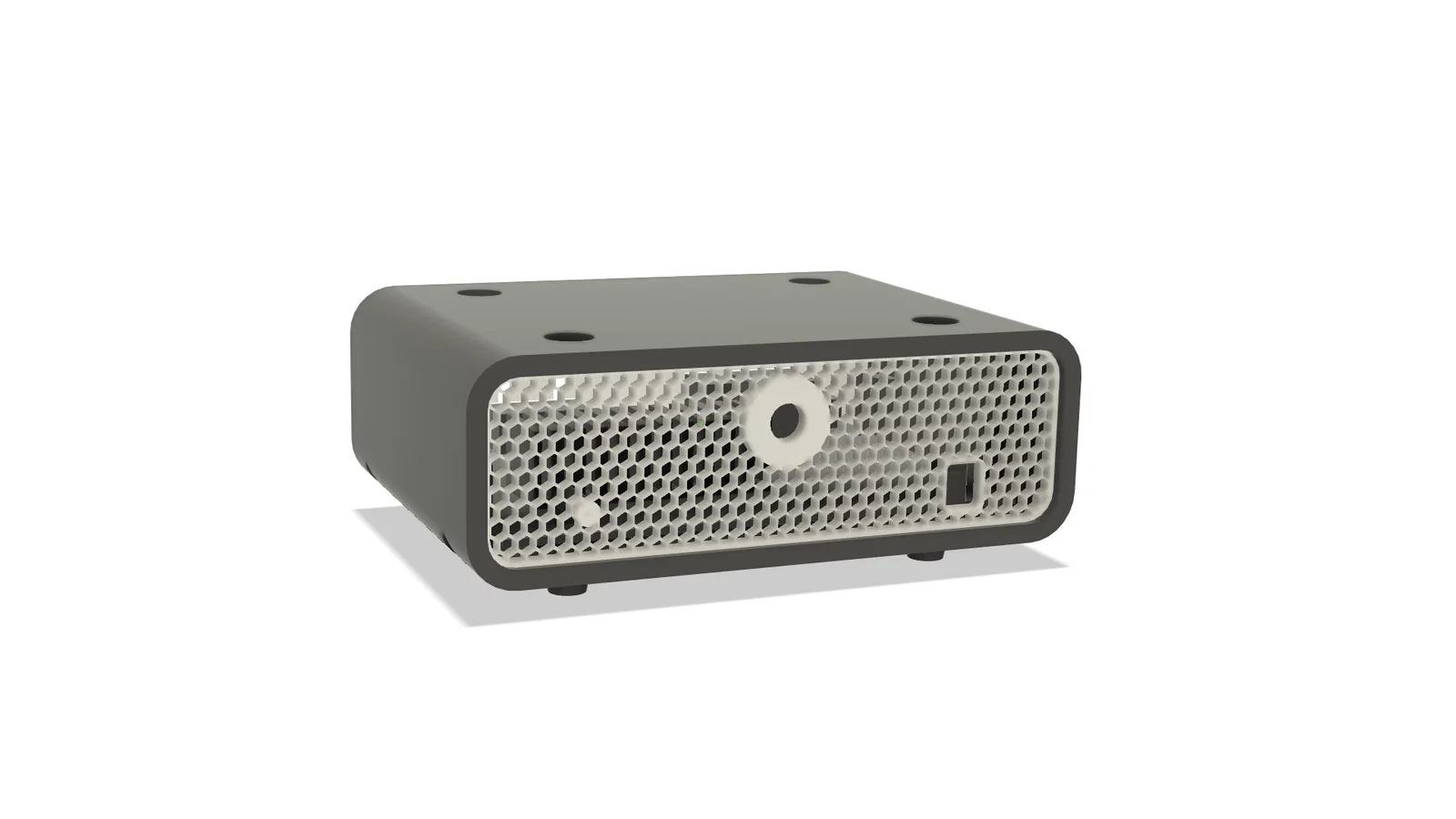

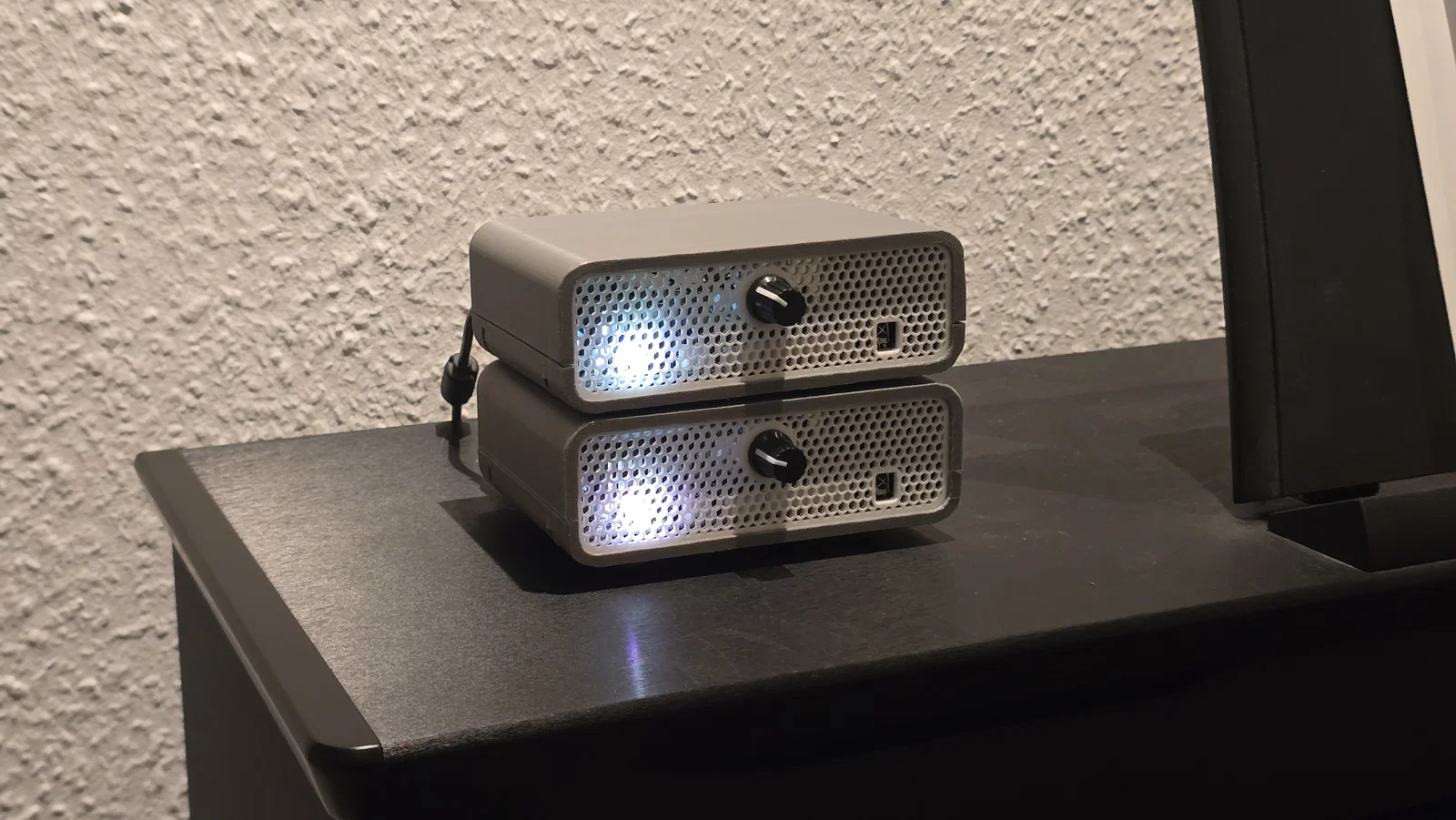

Vỏ hộp có thể xếp chồng dành cho Arylic UP2Stream V4. Vì mình muốn xếp chồng hai thiết bị này lên nhau nên mình đã thiết kế mẫu vỏ này. Bạn sẽ có một phần nắp trên có lỗ và một phần không có lỗ. Ở mặt dưới của chân đế có các khoảng trống nhỏ để gắn miếng đệm cao su 6mm. Để lắp ráp, bạn cần 4 ốc cấy nhiệt (melting threads) M3 cho bo mạch và 4 ốc cấy nhiệt M4 cùng ốc vít để kết nối các phần trên và dưới của vỏ lại với nhau.

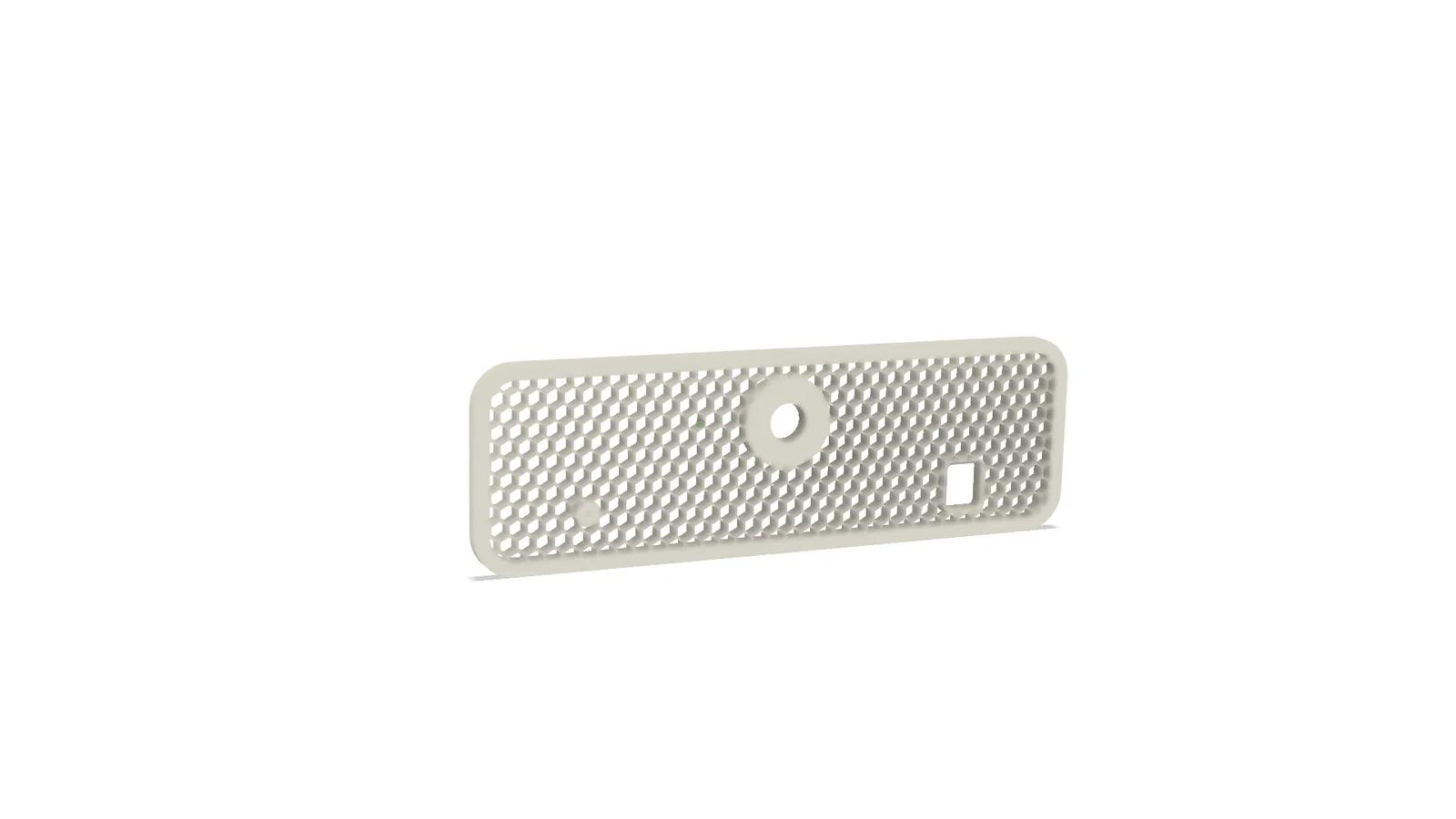

Mặt trước được thiết kế để sử dụng với bo mạch núm vặn âm lượng (volume knob board), bộ phận này bạn cần đặt mua riêng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
1,1 MB
File lớn nhất
570,4 KB
