Bộ khấc chặn flaps (flap detents) cho Virpil CDT VMAX 1

3 hình

Dụng Cụ Tiện Ích

Bộ khấc chặn flaps (flap detents) cho Virpil CDT VMAX

Tác giả 3dtinkz

Lượt tải
1
Lượt thích
1
Lượt coi
31

File 6 628,3 KB

  • Glue_plate_1784358586.stlSTL · 31,9 KB
  • Cover_1784358587.stlSTL · 106,1 KB
  • Undercarriage_1784358588.stlSTL · 44 KB
  • Lever_lock_1784358589.stlSTL · 56,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

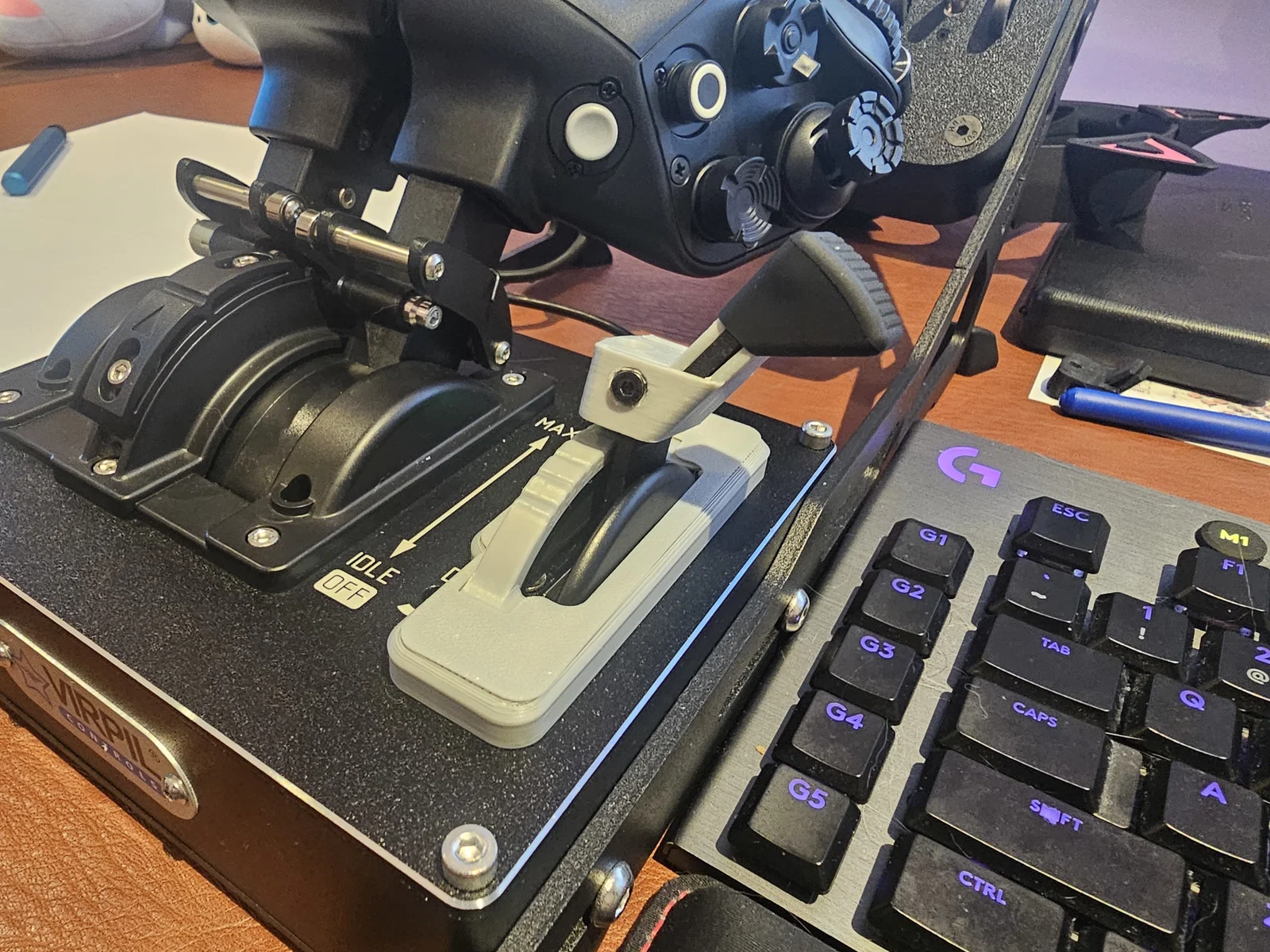

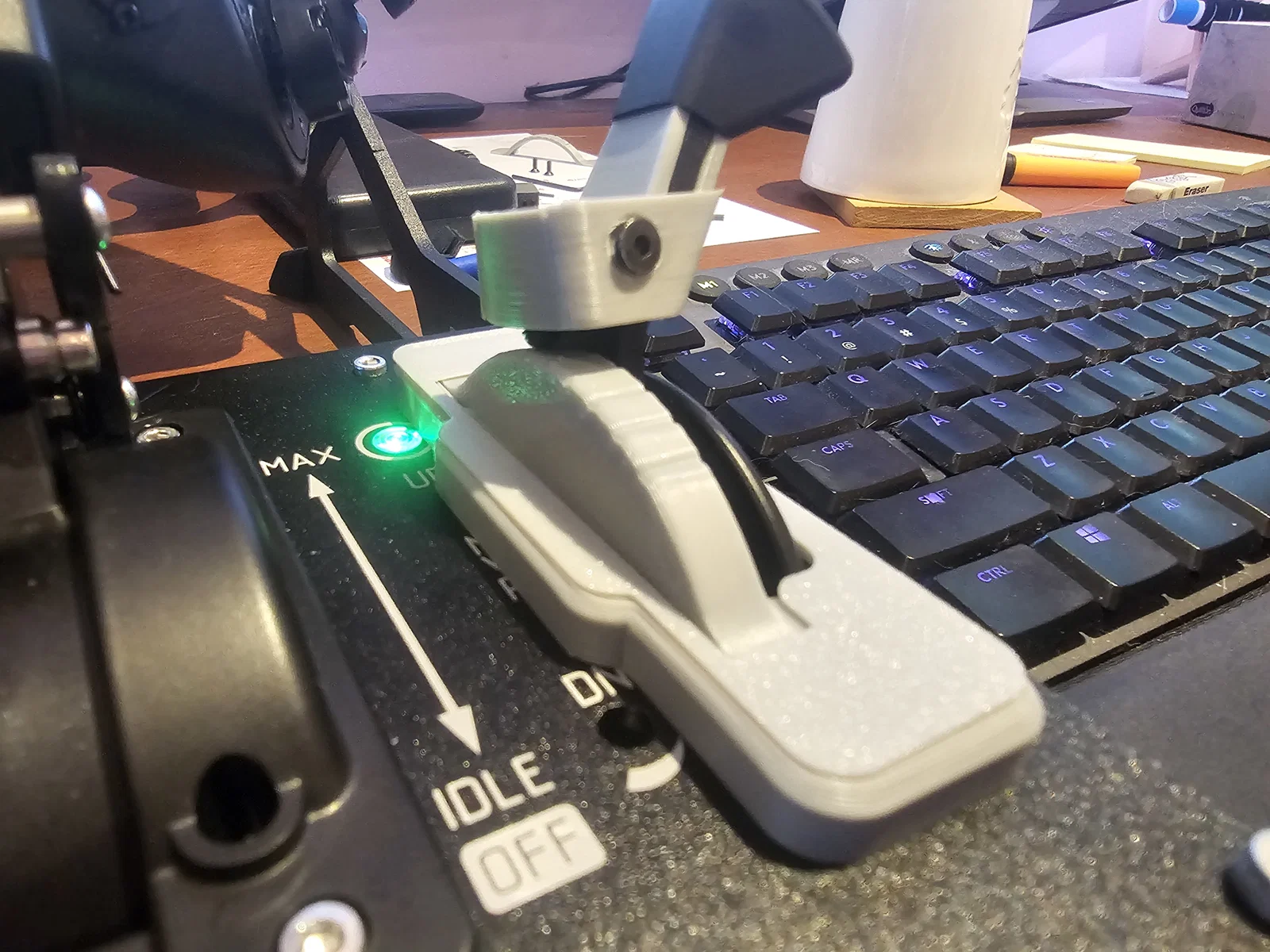

Hệ thống khấc chặn flaps (flap detent) dành cho Virpil CDT VMAX (chưa kiểm tra với bản Prime).

Bạn sẽ cần chuẩn bị:
1 Hex Socket Spring Ball Plunger M5x12mm (hoặc M5x10)
2 Ốc vít M3x6mm đầu bằng (countersunk).
Bộ dụng cụ taro ren (M3 và M5) - không bắt buộc

Hướng dẫn lắp đặt:

  • Tháo tay cầm cao su (chỉ cần lắc nhẹ là nó trượt ra).
  • Tháo ốp che flaps, sau đó cố định bộ phận undercarriage bên dưới ốp.

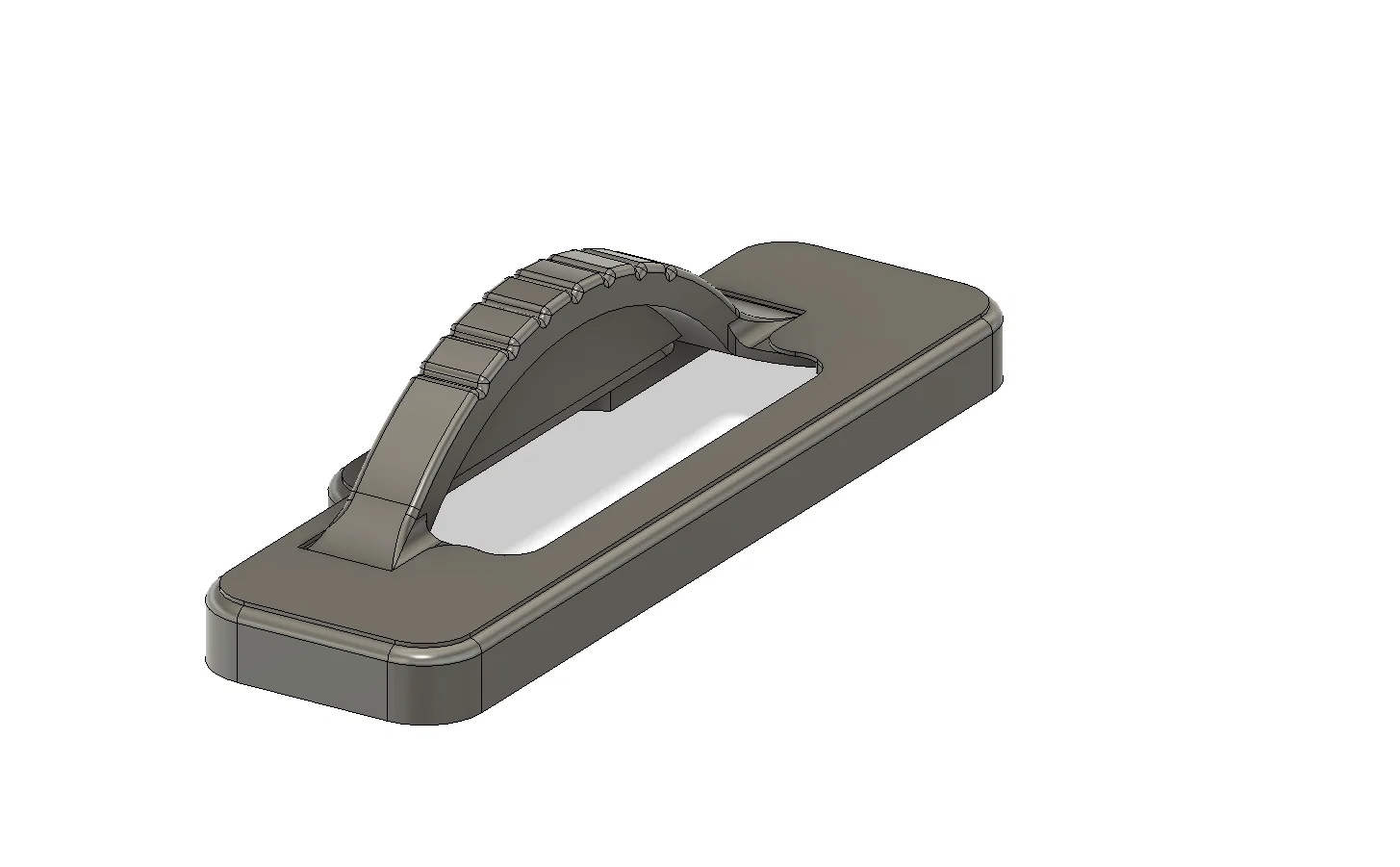

  • Ướm thử ốp che, cung khấc (detent arch) và tấm cố định (glue plate). Dán chúng lại thành một khối, tốt nhất là nên làm việc này bên ngoài thiết bị để tránh dính keo vào throttle.
  • Cố định phần trượt và khóa cần gạt vào cần điều khiển. Bạn có thể taro ren vào lỗ, hoặc dùng ốc vít cũ để bắt ren cũng được. Cuối cùng gắn lại tay cầm cao su.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
6
Tổng dung lượng
628,3 KB
File lớn nhất
316,7 KB
