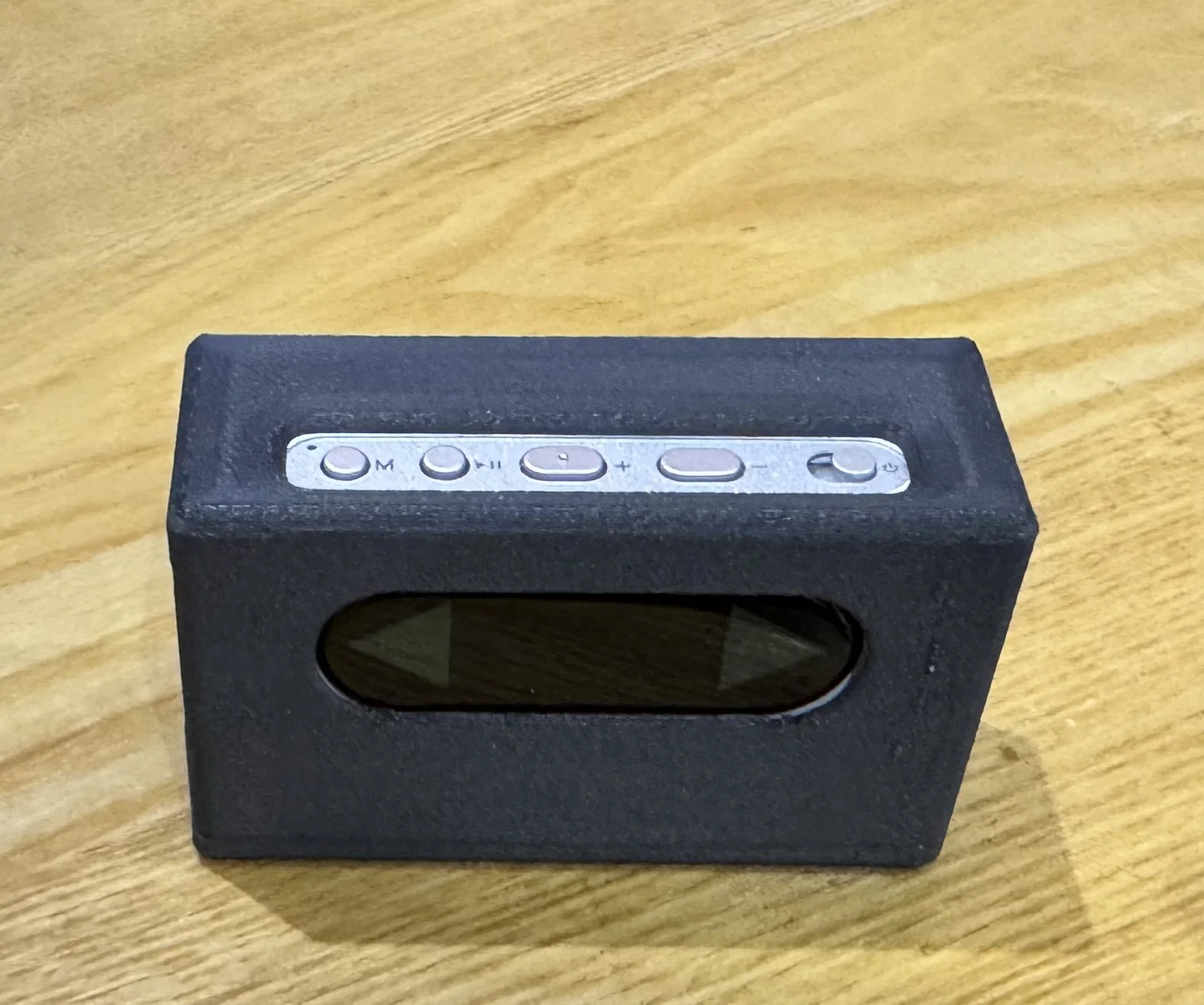

Ốp lưng gắn thêm pin mở rộng cho FiiO Snowsky Retro Nano

Chán ngán với khả năng quản lý pin kém cỏi của FiiO? Bạn ước gì chiếc Snowsky Retro Nano của mình có thể trụ được cả ngày dài? Giờ đây bạn đã có thể làm được điều đó mà vẫn giữ được chút phong cách riêng.

Case này được thiết kế để vừa với pin 963450, nhưng bạn có thể thay đổi kích thước khá dễ dàng vì mình đã đính kèm file STEP.

CẢNH BÁO - Hãy cẩn thận khi làm việc với pin Lithium-ion. Cháy nổ pin không phải chuyện đùa đâu. Nếu bạn không tự tin khi xử lý pin, vui lòng đừng thử làm theo mô hình này.

Thông số in

Đây là các thông số mình đã test, dù mô hình này cũng không quá kén chọn, bạn hoàn toàn có thể thử nghiệm các thiết lập khác.

Nozzle: 0.4mm
Layer height: 0.1mm
Material: Prusament PCCF
Supports: Không cần
Skirt: Không cần

Hướng đặt in

• In phần đế với mặt ngoài úp xuống bàn in.
• In phần vỏ với mặt trên úp xuống bàn in.

Lắp ráp

• Đảm bảo cả pin 10440 đi kèm và pin mới đều đã được sạc đầy.
• Cẩn thận tháo nắp pin ra khỏi FiiO Snowsky Retro Nano (bạn sẽ cần một vật nhỏ, mỏng để bẩy các ngàm giữ ra khỏi lỗ định vị).
• Hàn các tấm đệm cực pin mỏng vào dây của viên pin mới.
• Chèn chặt các tấm đệm này vào giữa pin cũ và các điểm tiếp xúc.
  • Nếu bạn không thể làm chắc chắn hoặc không có tấm đệm, hãy hàn trực tiếp dây vào các cực.
• Cẩn thận lắp Retro Nano cùng với pin vào trong.
• Đặt đế vào mặt dưới của vỏ.

Cố định tất cả lại với nhau bằng ốc vít M3 SHSC (chiều dài từ M3x4 đến M3x8).
