Bộ Chuyển Đổi Công Tắc Nguồn - Core One L [Remix]

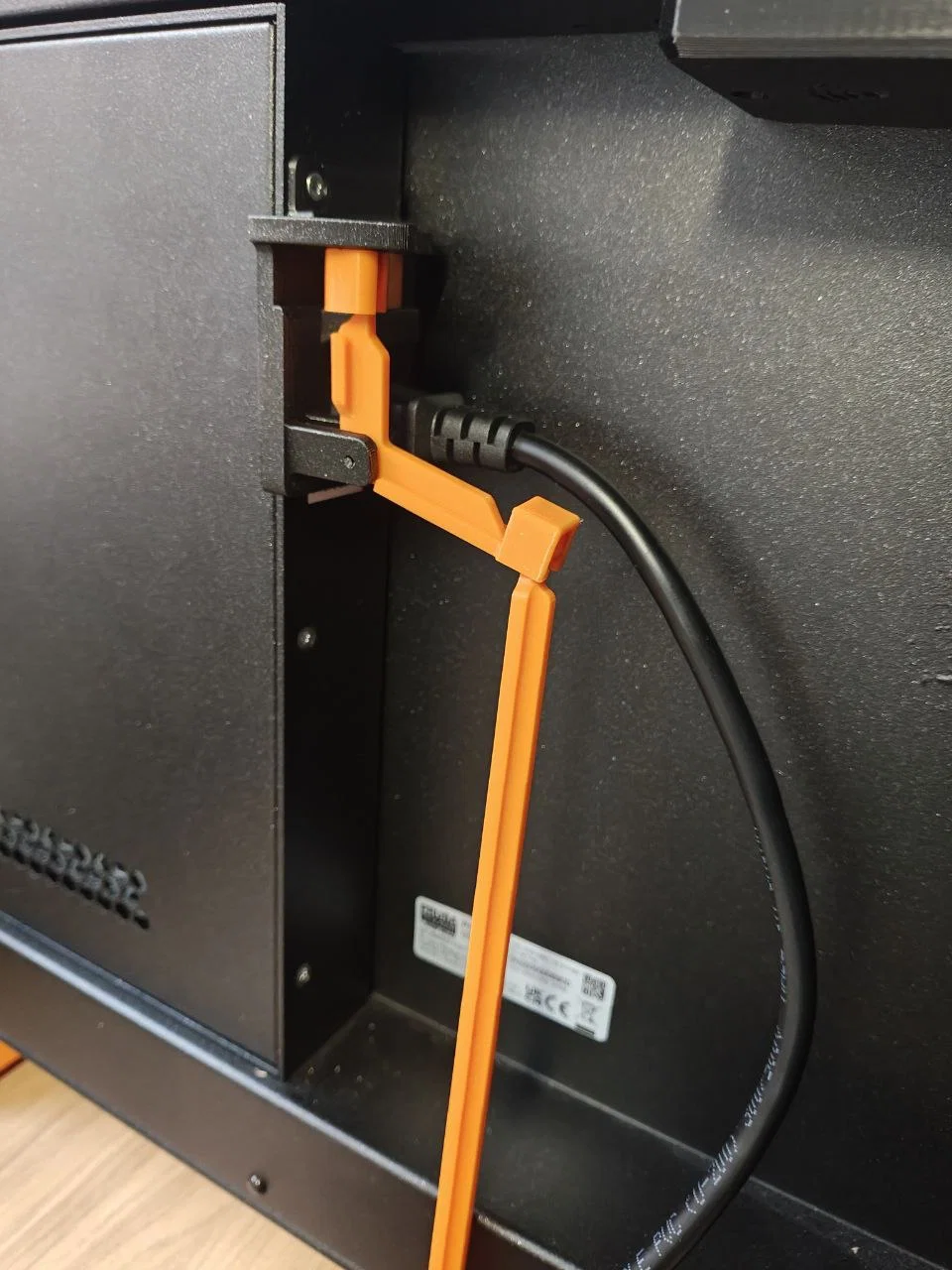

Hy vọng thiết kế này cũng sẽ hữu ích cho mọi người đang dùng Core One L! Mình đã xem qua mẫu gốc của FDMaker và rất thích sự gọn gàng, tiện lợi khi đưa công tắc nguồn ra phía trước. Vì chưa thấy ai làm bản remix cho C1L nên mình đã tự tay thực hiện với sự trợ giúp của tác giả gốc. Về cơ bản, cách lắp ráp tương tự như bản gốc, điểm khác biệt nằm ở phần nắp che công tắc của máy in. Mình phải thiết kế thêm một đòn bẩy vì kích thước giữa C1/+ và C1L khác nhau, công tắc ở C1L đặt cao hơn nhiều nên phải tính toán lại cách vận hành. Từ công tắc từ xa đến thanh đòn bẩy, mình chỉ cần làm nó dài ra, nhưng phần thú vị nhất lại nằm ở mặt sau của máy in. Dụng cụ cần dùng giống như bản gốc: một đoạn dây nhựa, kìm và vít T10 (dùng chính vít đi kèm máy in là được). *Lưu ý: Nhớ rút phích cắm điện của máy in trước khi lắp đặt! *** 1. Sau khi lắp xong toàn bộ phần dưới của bộ điều khiển từ xa (làm theo hướng dẫn gốc và mình khuyên bạn nên dùng nút bấm mở rộng), hãy đảm bảo "thanh đòn bẩy" được lắp với phần khuyết hướng lên trên và viên bi ở đầu hướng về phía bạn. *** 2. Tiếp theo, chuẩn bị nắp che công tắc, lắp "cần gạt" vào nắp bằng đoạn dây nhựa, thực hiện tương tự như các bước trên. *** 3. Chèn "cánh tay đòn L" vào từ bên cạnh sao cho phần viên bi hướng về phía nắp che. *** 4. Đặt cánh tay đòn vào giữa các trụ và cố định bằng một đoạn dây nhựa. *** 5. Vì C1L không có phần lưới ở phía trên công tắc nguồn như C1, mình đã tận dụng con ốc nằm ngay phía trên đó để cố định. Bạn hãy tìm và tháo nó ra trước khi lắp nắp che. Khi thanh đòn bẩy được nâng lên và lắp nắp che bằng ốc vít, nó sẽ trông như thế này trước khi gắn khớp vào nhau. *** 6. Ấn viên bi của cánh tay đòn vào khớp của thanh gạt và cuối cùng cắm cáp nguồn vào, hoặc làm ngược lại tùy bạn thấy cách nào tiện nhất. Xong rồi đó! Hãy kiểm tra xem công tắc từ xa có hoạt động đúng không trước khi cắm điện cho máy in. Mình có thêm 2 file dự án 3MF cho linh kiện in bằng PLA (Đen) và PETG (Cam). Bạn có thể tham khảo để biết cách in các chi tiết và phần hỗ trợ (mình giữ nguyên hầu hết hỗ trợ từ bản gốc vì nó khá ổn), đừng dùng y hệt file đó để in vì mình đã có một vài tinh chỉnh riêng cho máy in của mình.
