Vỏ bảo vệ (Enclosure) dành cho LattePanda Mu Lite Carrier

Remix từ Vỏ Hộp Lattepanda Mu + Lite Carrier Tác giả MatheusDiama_1744016

Tác giả iachimih_1999191

Lượt tải
3
Lượt thích
1
Lượt coi
57

File 4 2,6 MB

  • Lattepanda_Enclosure_Top_-_with_ears_for_heat_inserts_1784101897.stlSTL · 1,2 MB
  • Lattepanda_Enclosure_Top_-_Friction_fit_with_NO_heat_inserts_1784101897.stlSTL · 999,9 KB
  • Lattepanda_Enclosure_Bottom_1784101899.stlSTL · 91,3 KB
  • Lattepanda_Enclosure_Feet_1784101899.stlSTL · 350 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

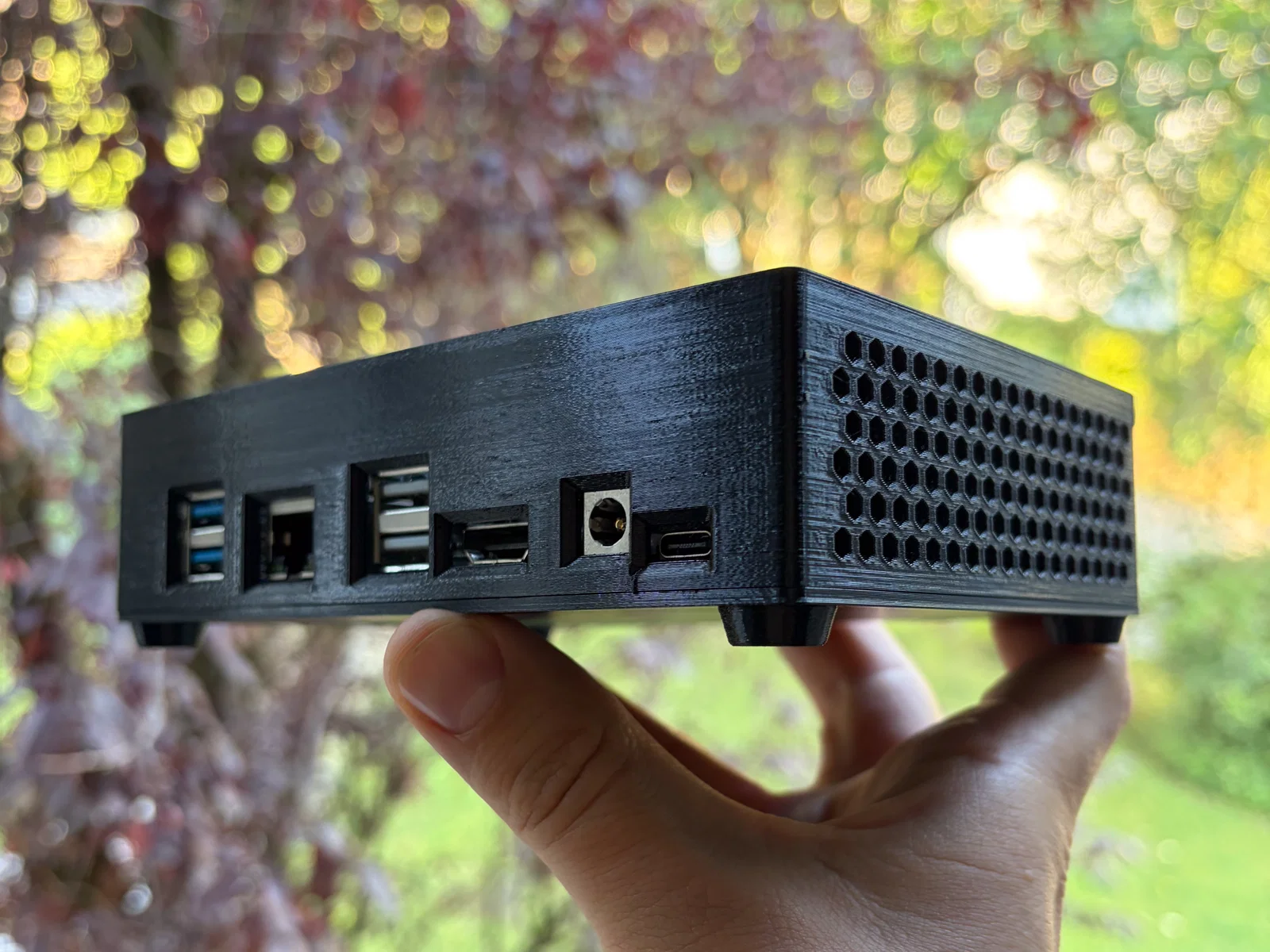

Đây là bộ vỏ bảo vệ hoàn chỉnh dành cho LattePanda Mu sử dụng kèm board Lite carrier. Đây là bản cải tiến (remix) từ một thiết kế tinh tế.

Những cải tiến mới bao gồm các tính năng sau:

  • Thêm các hốc cho chốt định vị cổng PCIe ở tấm đế, giúp tránh tạo áp lực lên tấm nền khi lắp ráp.
  • Viền bao quanh các cổng kết nối được làm chính xác hơn, mang lại vẻ ngoài gọn gàng, thẩm mỹ.

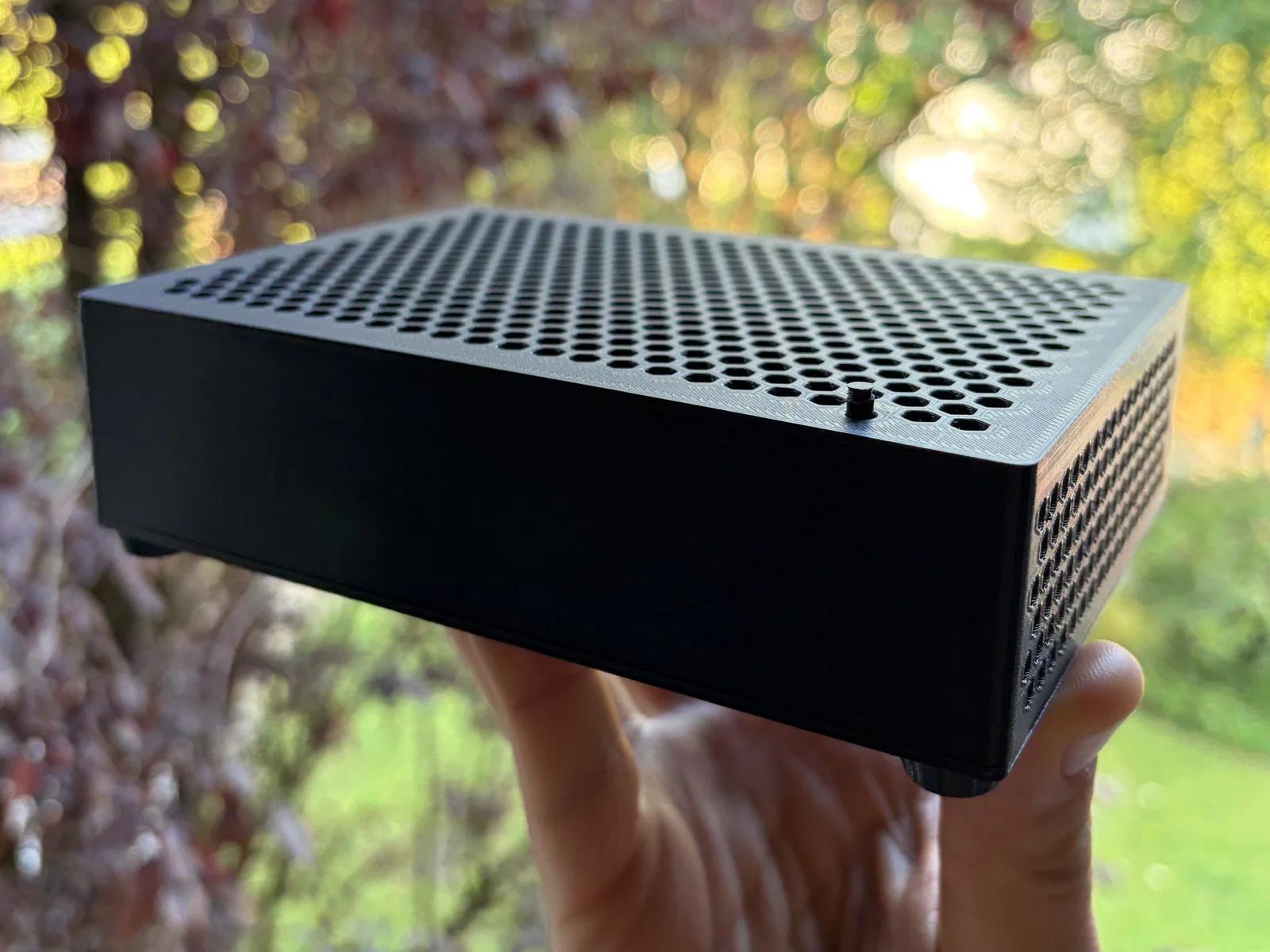

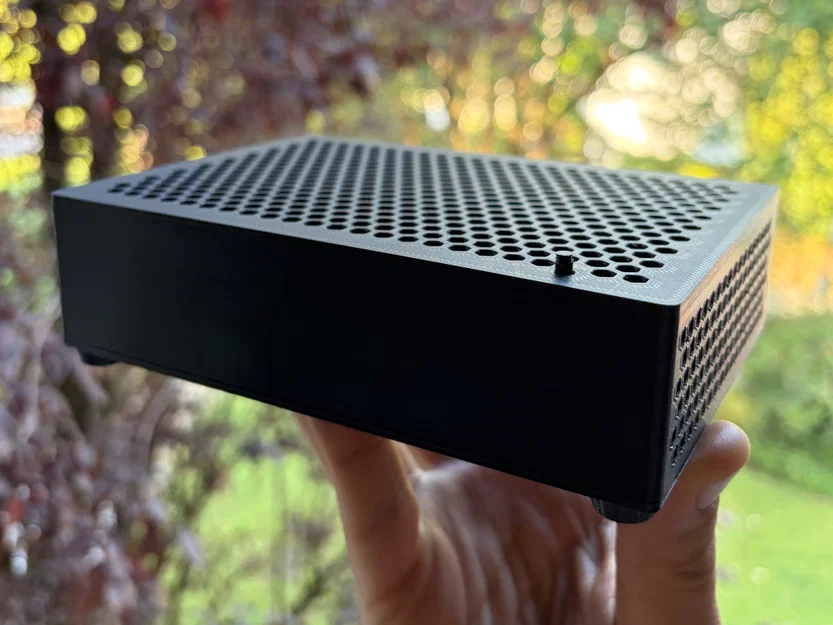

  • Thêm phần gờ nhô lên ở nút nguồn để giữ nút cố định tại chỗ khi lắp đặt.
  • (Tùy chọn) Chân đế nhỏ có thể bắt vít trực tiếp vào các lỗ gắn board mạch.
  • (Tùy chọn) Phần tai để lắp heat inserts (M3) ở vỏ trên, giúp việc lắp ráp trở nên chắc chắn hơn nếu cần.

Đối với tính năng heat inserts, có hai phiên bản cho phần vỏ trên (có tai và không có tai) để anh em dễ dàng chọn loại phù hợp với cách lắp đặt của mình. Bạn sẽ cần 4 ốc M3 cùng với heat inserts hoặc đai ốc tương ứng, tùy theo cách lắp ráp mà bạn chọn.

Tham khảo thêm tại: https://docs.lattepanda.com/content/mu_edition/lite_carrier/

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
2,6 MB
File lớn nhất
1,2 MB
