Ngàm gắn Radiator cho Alienware Area 51 / Quạt 120mm cho Case ATX

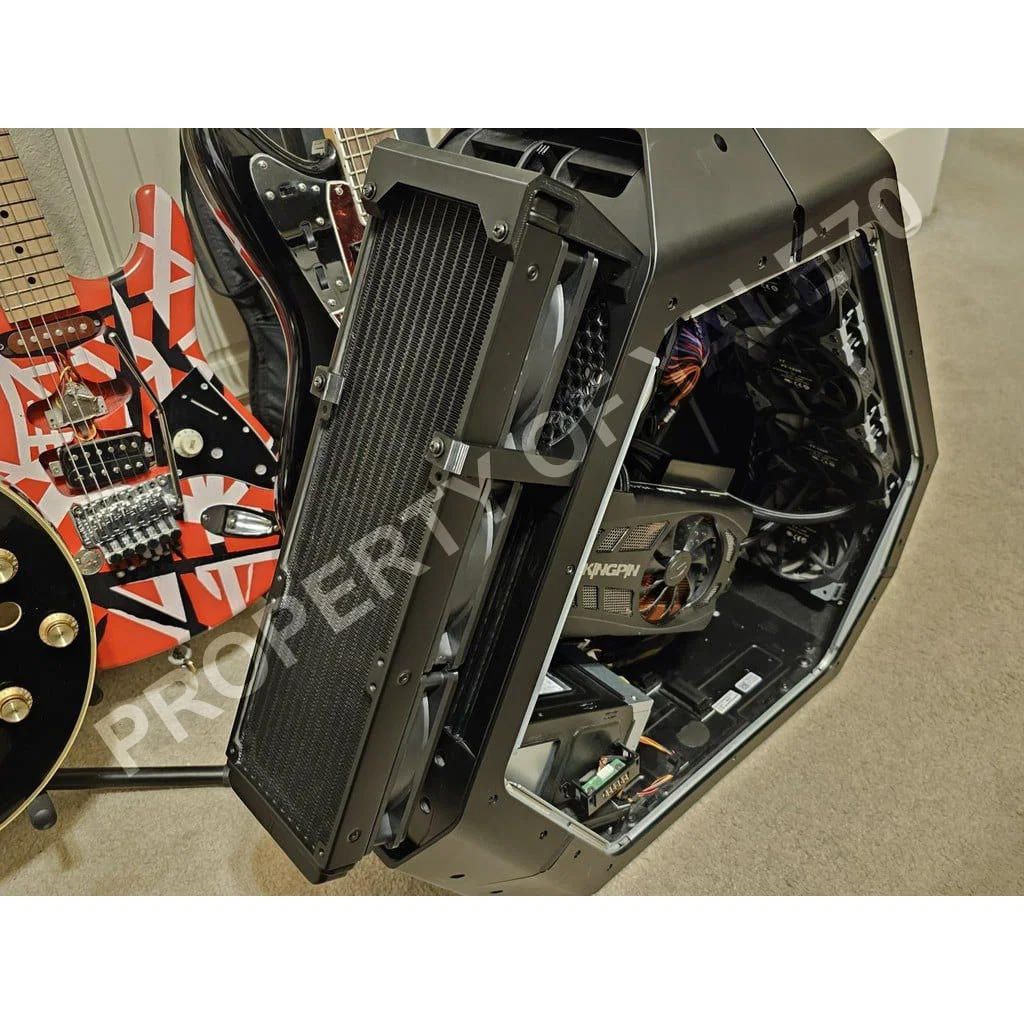

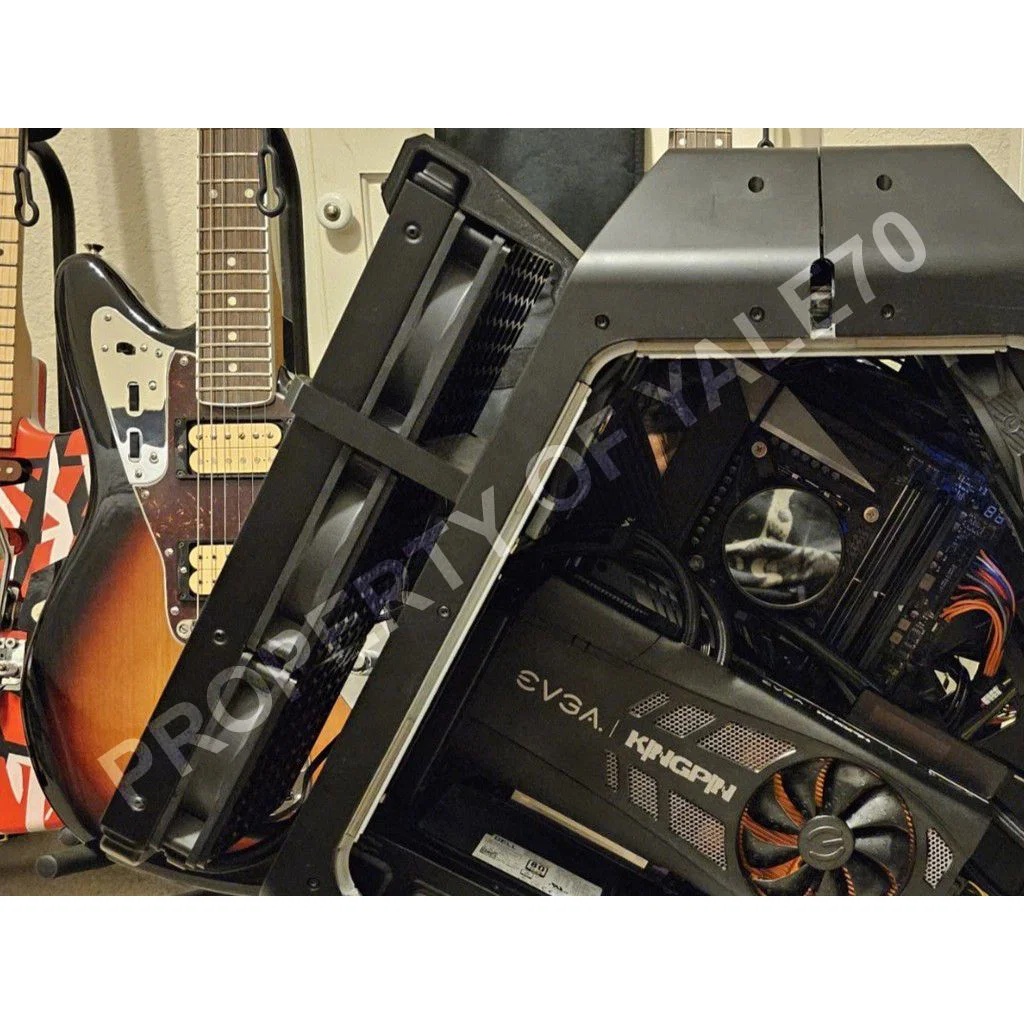

Đây là giải pháp gắn radiator ra phía sau thùng máy Alienware Area 51 (đời R2 - R7). Như mấy anh em dùng case này đều biết, thiết kế của Dell không có chỗ nào để gắn radiator lớn hơn 120mm cả. Nhồi nhét vào mặt trước thì cực kỳ vất vả, hoặc có khi máy anh em đã kín chỗ rồi. Với cái ngàm (bracket) này, anh em có thể gắn chắc chắn radiator 360mm ra sau tháp máy bằng lỗ fan 120mm có sẵn, nó cũng vừa cho cả radiator 240mm luôn. Gắn thêm radiator vào thì cắm dây cáp màn hình hơi khó một chút, nhưng bù lại máy Alienware Area 51 của anh em sẽ chạy mát và êm ru! Ngoài ra, mình nghĩ nó cũng dùng được cho hầu hết các case ATX tiêu chuẩn có lỗ fan thoát khí 120mm, anh em chỉ cần chọn ốc vít phù hợp là được.

=====================================================================

LƯU Ý QUAN TRỌNG: Chỉ dành cho radiator dày 27mm và cấu hình quạt đẩy (push). Mình không đảm bảo mọi linh kiện đều khớp vì thiết kế này được làm riêng cho tản nhiệt CLC của card EVGA RTX 3090 Kingpin. Đây là bản thiết kế nhanh nên mình không dự định chỉnh sửa gì thêm.

Anh em cần 4 ốc 6-32 x 1/2", 4 ốc 6-32 x 2", và long đền (washers) phù hợp. Ngoài ra, cần 3 tấm lưới chắn fan 120mm của Seeger để tránh vướng dây vào cánh quạt và gia cố phần đế. Tải tại đây.

Thiết lập in

• Máy in: Creality Ender-3 S1
• Rafts: Không
• Supports: Có
• Resolution: 0.2 mm
• Infill: 20% (hoặc hơn)
• Filament: PETG

Ghi chú: Dùng support thường cho mảnh trên và đặt đứng khi in. Mảnh dưới có thể in nằm phẳng mà không cần support.

Hướng dẫn lắp đặt

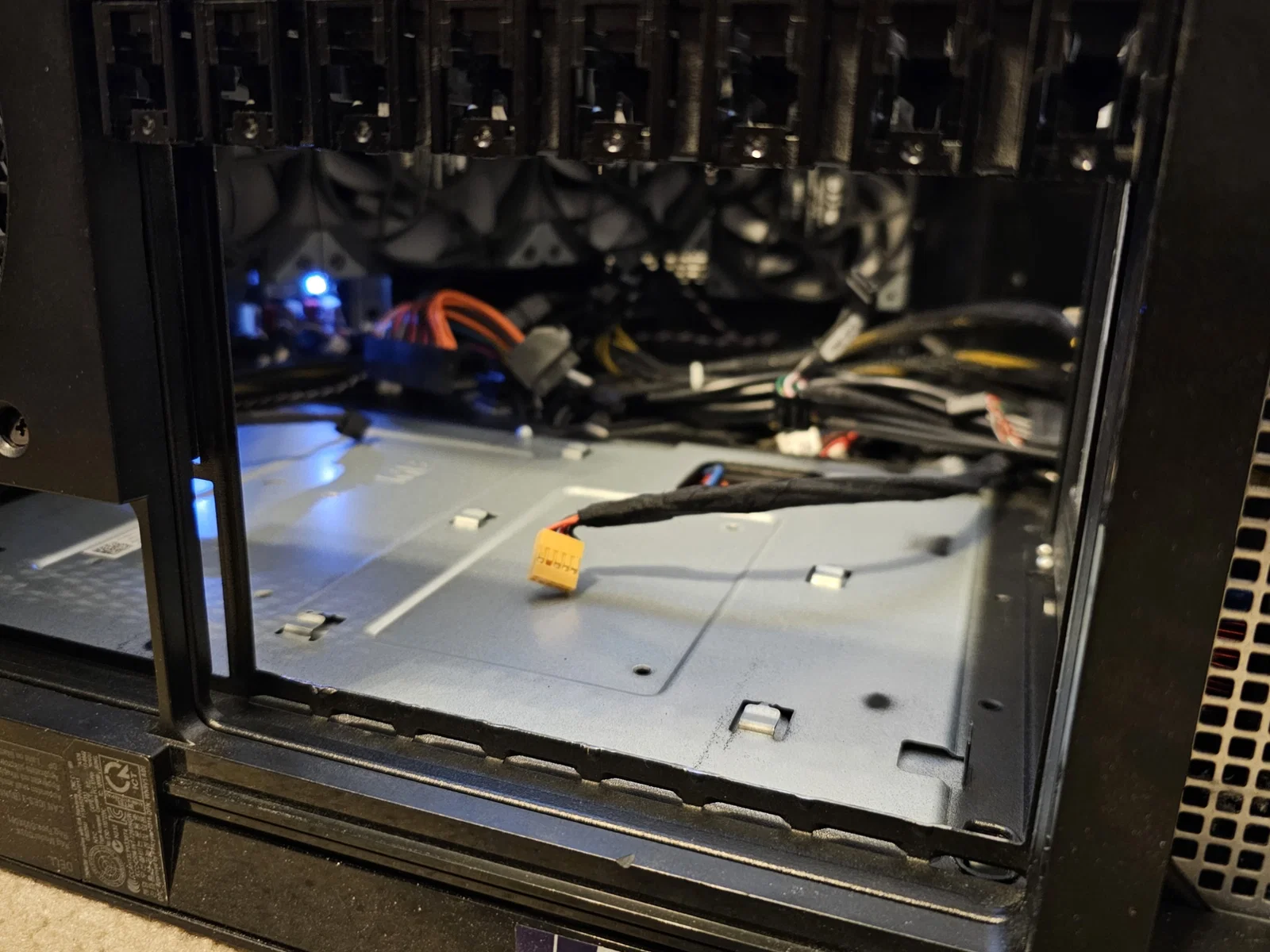

Độ khó tùy thuộc vào linh kiện anh em dùng. Nếu chơi custom loop, anh em không cần đụng chạm gì đến case, chỉ cần gắn rad rồi luồn ống qua các khe PCI là xong. Với tản nhiệt AIO (CLC), vì không tháo rời ống được nên anh em cần dùng máy Dremel cắt bỏ các thanh chắn ở khe PCI để đưa radiator ra sau. Hãy đeo kính bảo hộ và tháo mainboard ra trước khi cắt vì mảnh kim loại bay tứ tung.

Cứ từ từ làm, vệ sinh vụn kim loại và dùng dũa mài phẳng các cạnh sắc trước khi lắp lại mainboard. Đừng lo nếu vết cắt nhìn xấu, vì đã có nắp che khe PCI che lại rồi.

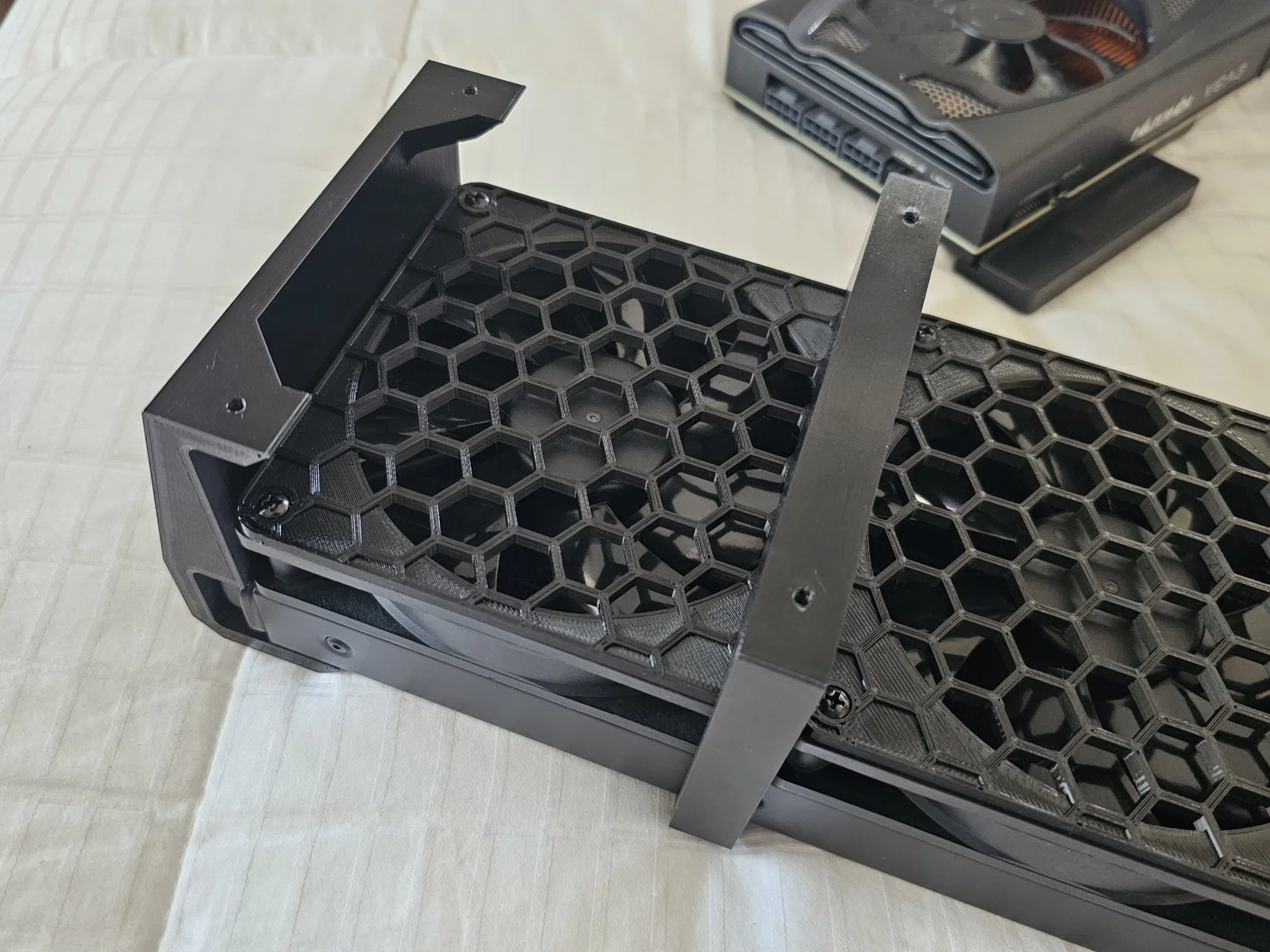

Lắp quạt theo hướng đẩy (push) vào radiator, sau đó vặn lưới chắn fan vào. Tiếp theo, luồn radiator ra sau case và gắn các mảnh bracket vào vị trí fan trên cùng bằng ốc 6-32 x 1/2" và long đền. Mảnh dưới hơi chật một chút, anh em cứ khéo léo đẩy vào là được.

Từ bên trong case, luồn ốc 6-32 x 2" qua lỗ bắt fan rồi xuyên ra ngoài, vặn ốc vào ngàm. Đừng siết quá chặt. Sau đó lắp GPU hoặc block tản nhiệt lên CPU. Cuối cùng, lắp lại các nắp che khe PCI. Cáp màn hình hơi khó cắm vì bị radiator che, nên tháo GPU ra, cắm cáp xong rồi mới lắp lại GPU vào khe là dễ nhất. Xong xuôi, giờ anh em có thể tận hưởng chiếc PC mát mẻ, yên tĩnh và cực kỳ độc đáo rồi! ;)
