Giá đỡ Dolphinbar cho Framework Laptop 16

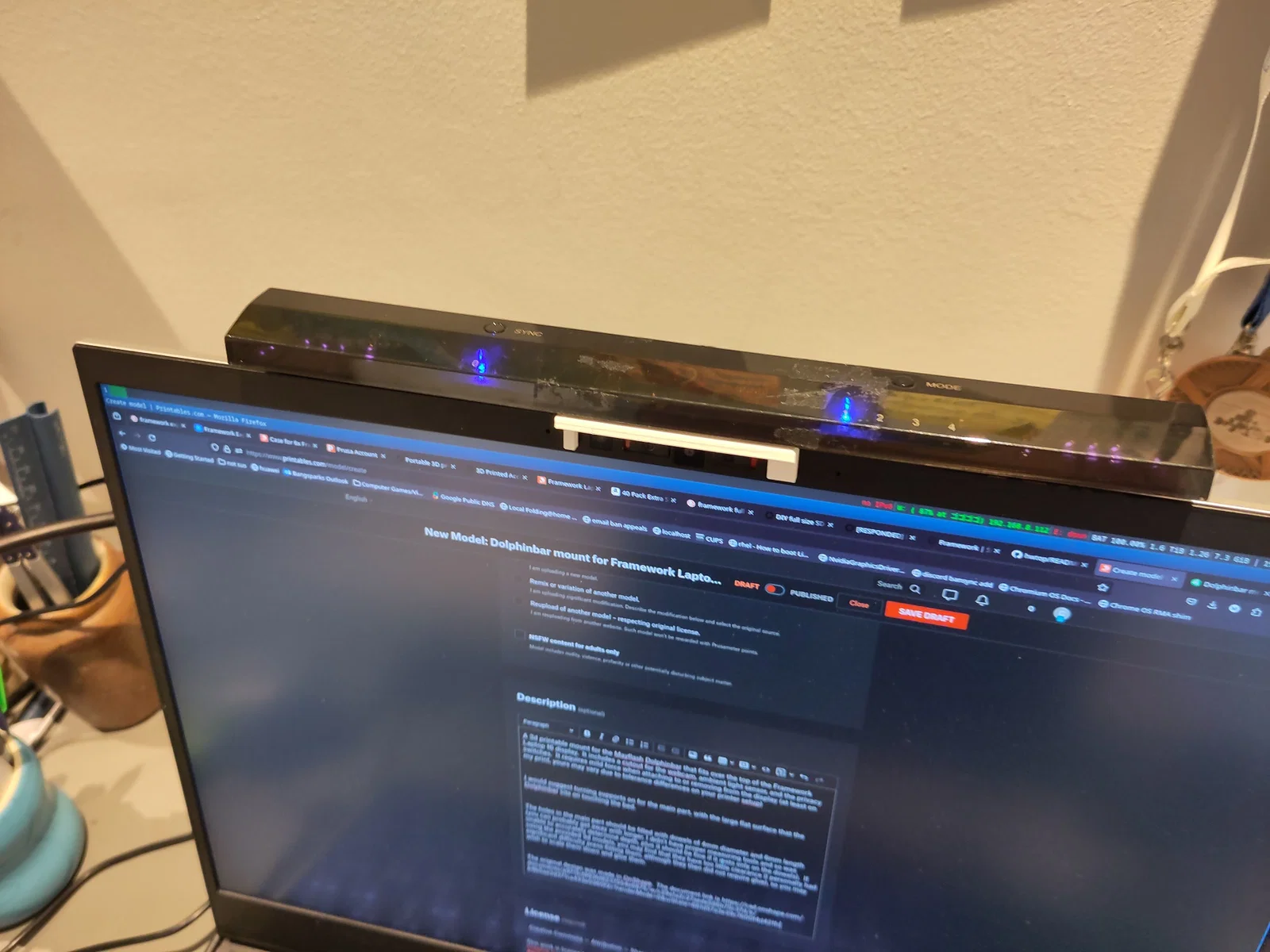

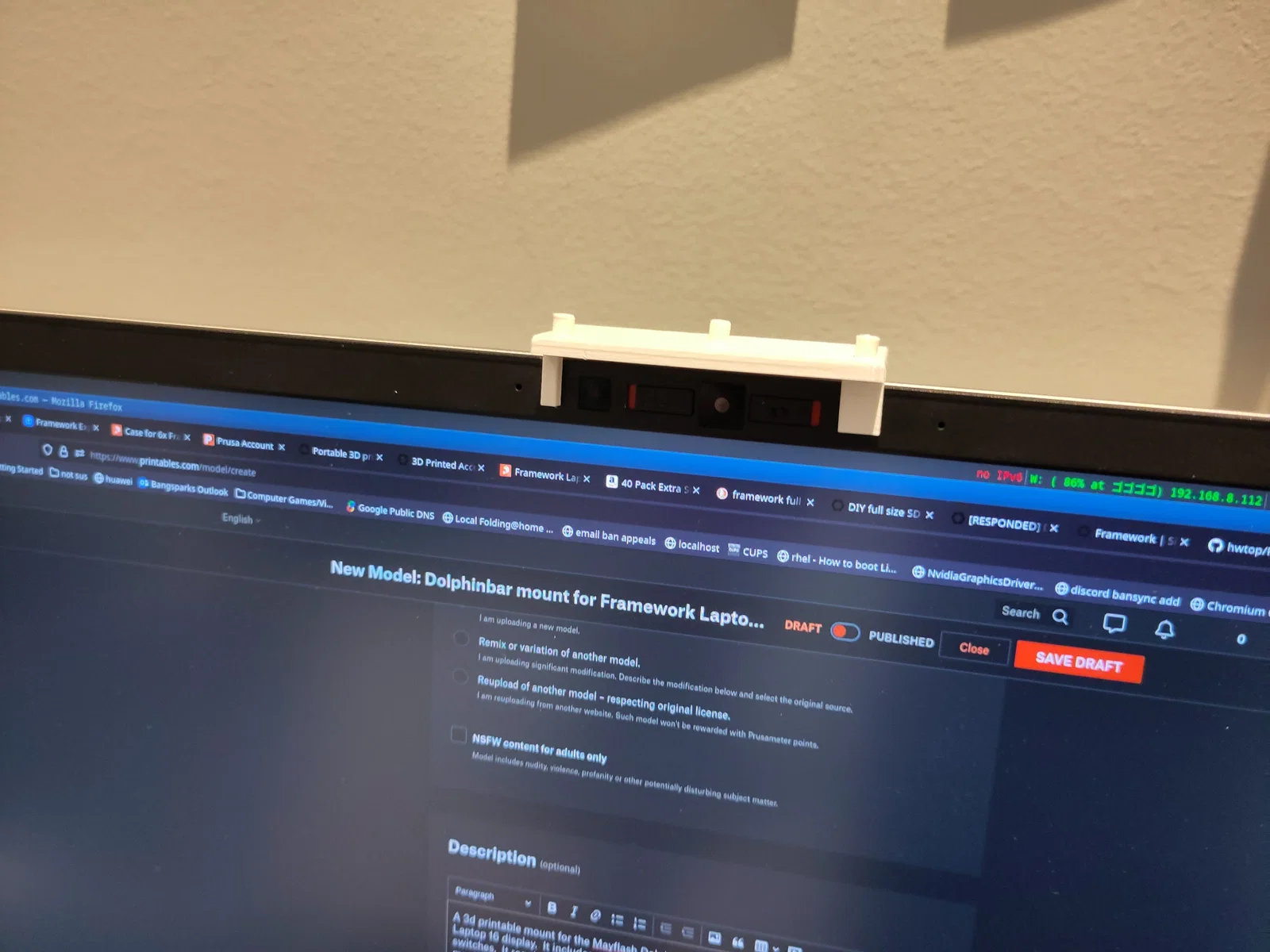

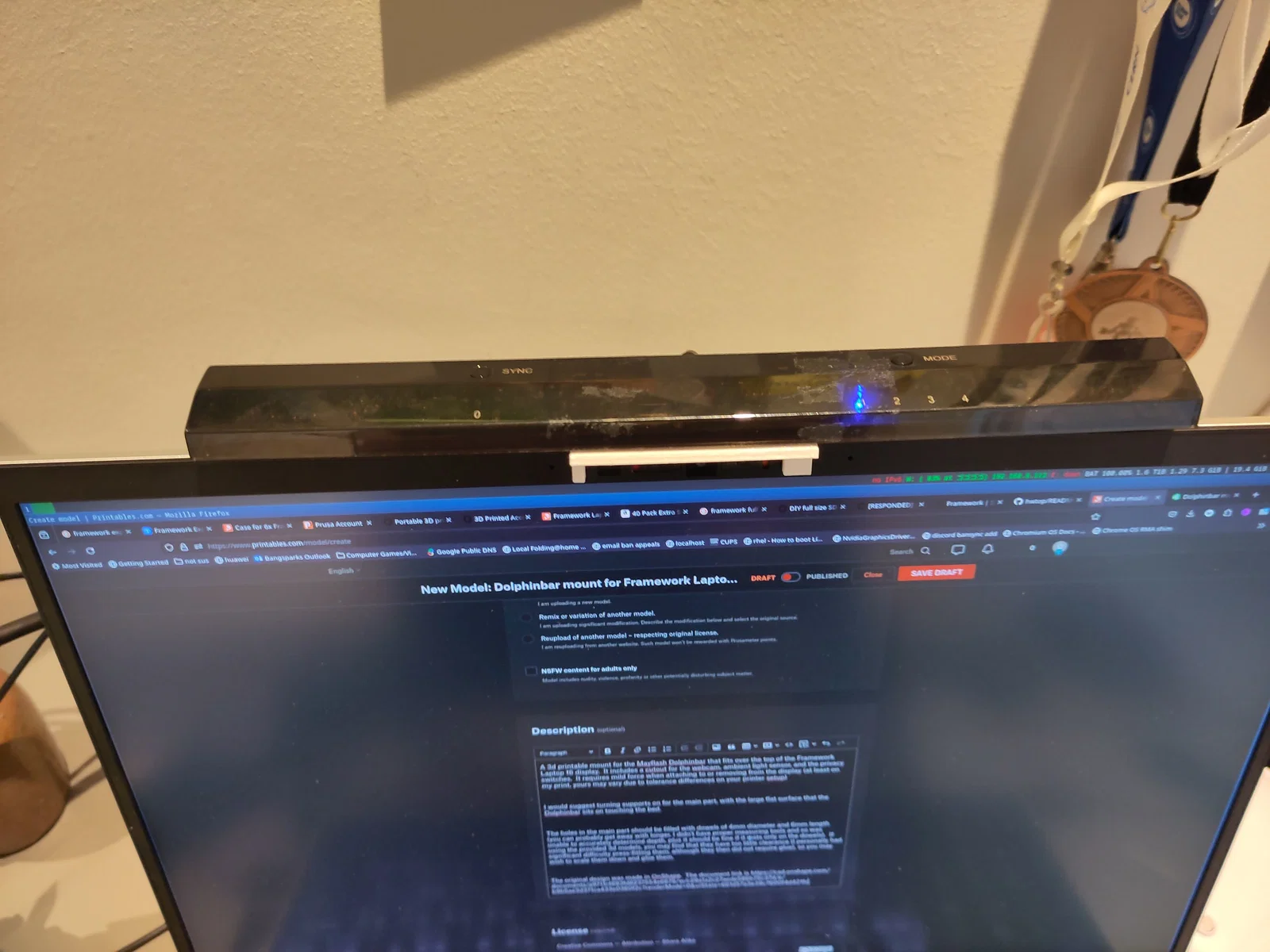

Đây là mẫu giá đỡ in 3D cho Mayflash Dolphinbar được thiết kế để gắn vừa vặn phía trên màn hình của Framework Laptop 16. Giá đỡ có chừa khoảng trống cho webcam, cảm biến ánh sáng và các công tắc bảo mật. Khi gắn hoặc tháo khỏi màn hình, bạn sẽ cần dùng một lực nhẹ (trải nghiệm này có thể thay đổi tùy thuộc vào độ chính xác khi in của mỗi người).

Tôi gợi ý bạn nên bật chế độ hỗ trợ (supports) cho phần chính, với bề mặt phẳng lớn nơi đặt Dolphinbar nằm sát mặt bàn in.

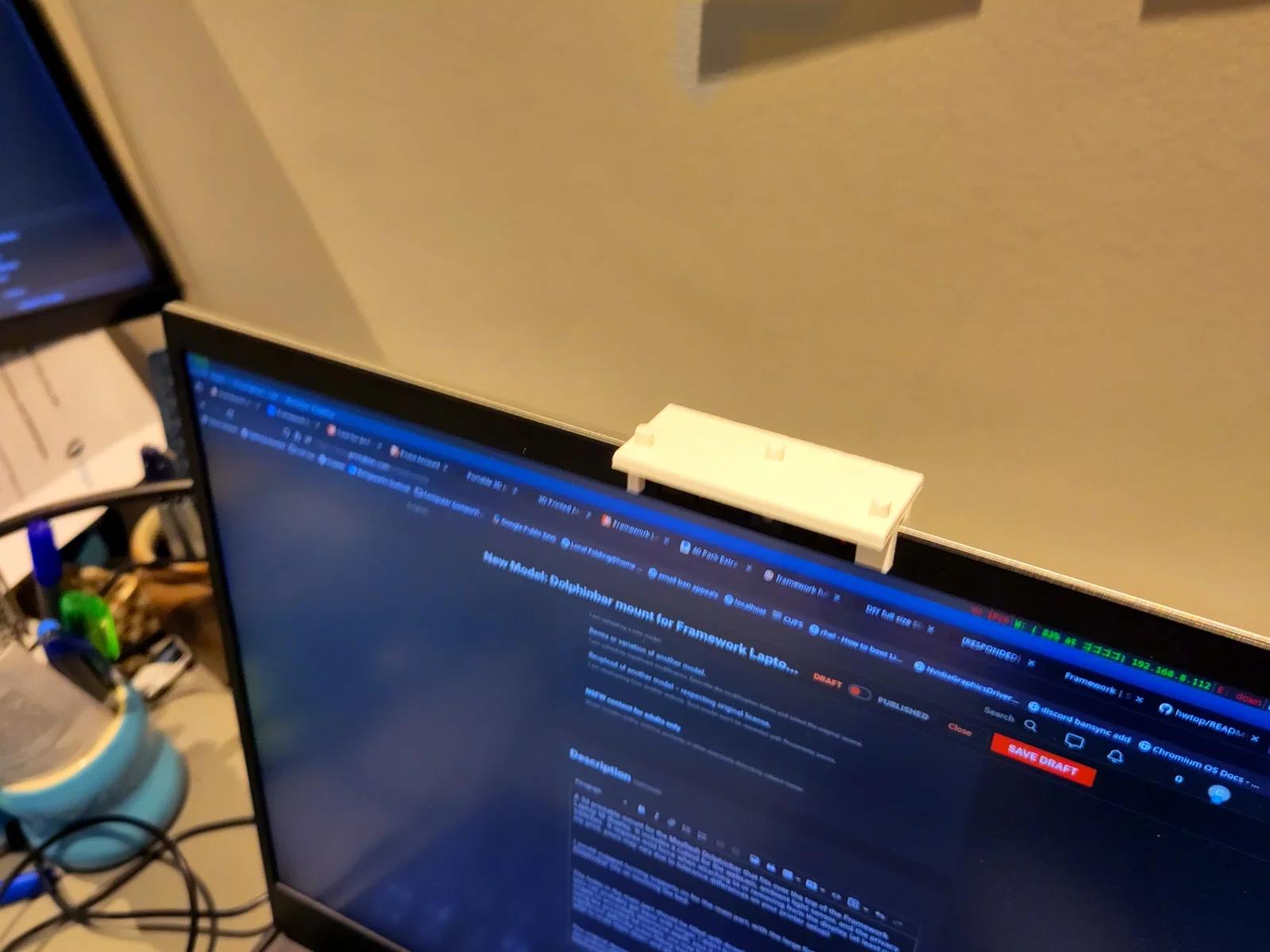

Các lỗ trên phần chính cần được lấp đầy bằng các chốt (dowels) đường kính 4mm và dài 6mm (bạn có thể dùng loại dài hơn, vì tôi không có công cụ đo chuẩn nên chưa xác định chính xác độ sâu, hơn nữa chỉ cần nó tựa trên các chốt là được). Nếu sử dụng các file 3D đính kèm, bạn có thể thấy độ hở hơi ít (bản thân tôi khá vất vả khi ép chúng vào, nhưng đổi lại thì không cần dùng keo), vì vậy bạn có thể cân nhắc thu nhỏ tỉ lệ (scale down) các chốt này và dán bằng keo.

Thiết kế gốc được thực hiện trên OnShape. Bạn có thể xem tài liệu tại đây: https://cad.onshape.com/documents/a9711cf893fd8237554e6675/w/c29a1a2c27aede586b75c37d/e/b9b5ae3d371ca433e0360f2c?renderMode=0&uiState=661d57a3e39c7600f4d421fc
