Bản vẽ 3D chi tiết bộ phận máy bơm tiêm tự động (Syringe Pump)

Tác giả JanK_108185

Lượt coi
52

File 5 574 KB

  • POMPE_-6-Body_1783843153.stlSTL · 56,7 KB
  • POMPE_-10-Body_1783843154.3mf3MF · 23,8 KB
  • POMPE_-8-Body_1783843155.stlSTL · 67 KB
  • POMPE_-7-Body_1783843155.stlSTL · 59,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#410089
Danh mục
Giáo Dục
Ngày đăng

Mô tả

Mô hình bộ phận máy bơm tiêm tự động (Syringe Pump)

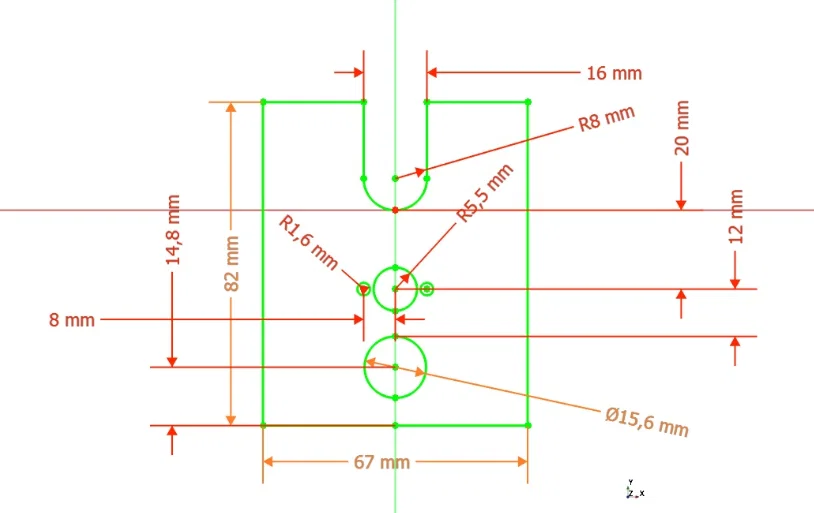

Mô hình kỹ thuật này là một thành phần quan trọng trong việc chế tạo thiết bị máy bơm tiêm tự động (Syringe Pump) tại gia hoặc trong môi trường thí nghiệm nhỏ. Bản vẽ mô tả chi tiết các thông số hình học của một tấm đỡ hoặc giá đỡ dùng để cố định xilanh trong hệ thống bơm. Đây là giải pháp lý tưởng cho các bạn đam mê kỹ thuật, sinh viên ngành y sinh hoặc những ai đang tự tay lắp ráp thiết bị cấp phát chất lỏng chính xác bằng in 3D. Với các kích thước được ghi chú rõ ràng trên bản vẽ, việc tạo hình và lắp ráp trở nên dễ dàng và đảm bảo sự chuẩn xác tối đa.

Thiết kế này tập trung vào tính thực dụng, với các lỗ và khe cắm được định hình sẵn để phù hợp với các loại xilanh tiêu chuẩn. Người dùng có thể dễ dàng sử dụng mô hình này để tích hợp vào các hệ thống máy cơ khí tự động, kết hợp cùng động cơ bước (stepper motor) để điều khiển lưu lượng bơm theo nhu cầu. Độ dày và cấu trúc hình học của mô hình được tối ưu hóa để đảm bảo độ cứng vững, tránh rung lắc trong quá trình vận hành, giúp quá trình tiêm hoặc dẫn chất lỏng được ổn định, đều đặn nhất có thể.

  • Chi tiết kỹ thuật được thiết kế với độ chính xác cao dựa trên bản vẽ 2D đi kèm, hỗ trợ đắc lực cho các dự án DIY.
  • Phù hợp để sử dụng làm khung đỡ xilanh trong các ứng dụng pha chế hóa chất hoặc tiêm tự động quy mô nhỏ.
  • Lời khuyên khi in 3D: Nên sử dụng chất liệu nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và khả năng chịu lực tốt hơn so với PLA thông thường.
  • Khuyến nghị in với độ dày tường (wall thickness) từ 3-4 lớp và mật độ lấp đầy (infill) trên 40% để tăng cường kết cấu cơ khí cho tấm đỡ.
  • Đảm bảo kiểm tra lại các thông số kích thước (như R8mm, Ø15.6mm) sau khi in để chắc chắn các linh kiện khác có thể lắp khớp hoàn hảo.
  • Đây là một phần thiết yếu trong hệ thống máy bơm tiêm tự động, giúp tối ưu hóa không gian và đảm bảo các bộ phận hoạt động trơn tru.

Hy vọng rằng bản vẽ kỹ thuật này sẽ giúp ích cho các dự án sáng tạo của bạn. Hãy tận dụng tối đa sự chính xác của mô hình để hoàn thiện hệ thống máy bơm tiêm chất lượng cao.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
5
Tổng dung lượng
574 KB
File lớn nhất
367 KB
