Hộp kết nối nguồn VCore 3.1 cho C19/20

Tác giả Graham Robinson Robinson

Lượt tải
16
Lượt thích
8
Lượt coi
321
Tải tất cả (.zip)· 3 file · 375,2 KB· 375,2 KB

File 3 375,2 KB

  • PowerConnector_Box_v7_1767009577.stepSTEP · 268,2 KB
  • Power_Connector_Box_Back_1767009578.3mf3MF · 94,7 KB
  • Power_Connector_Box_Face_1767009579.3mf3MF · 12,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#4099
Danh mục
Máy In 3D
Ngày đăng

Mô tả

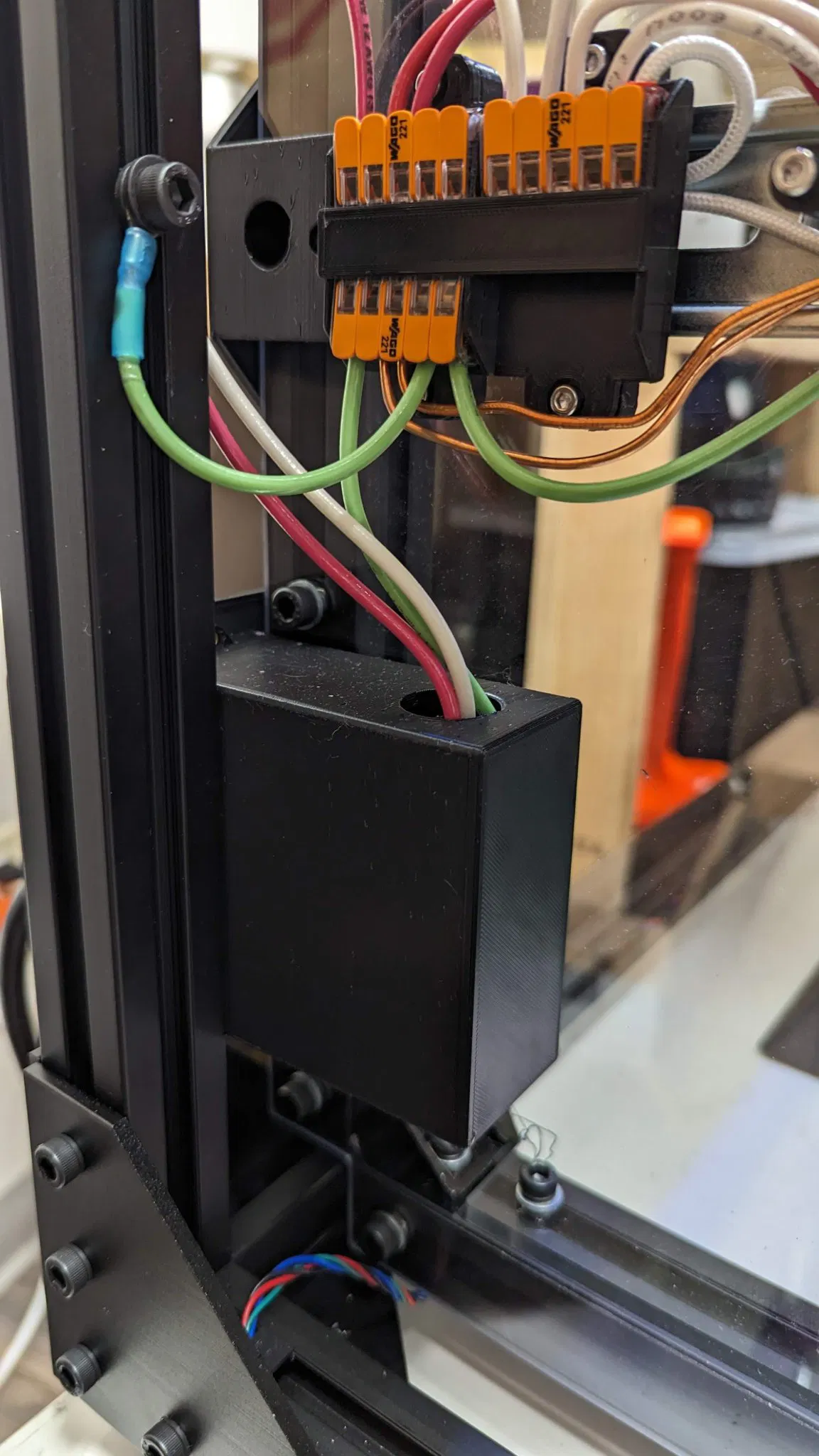

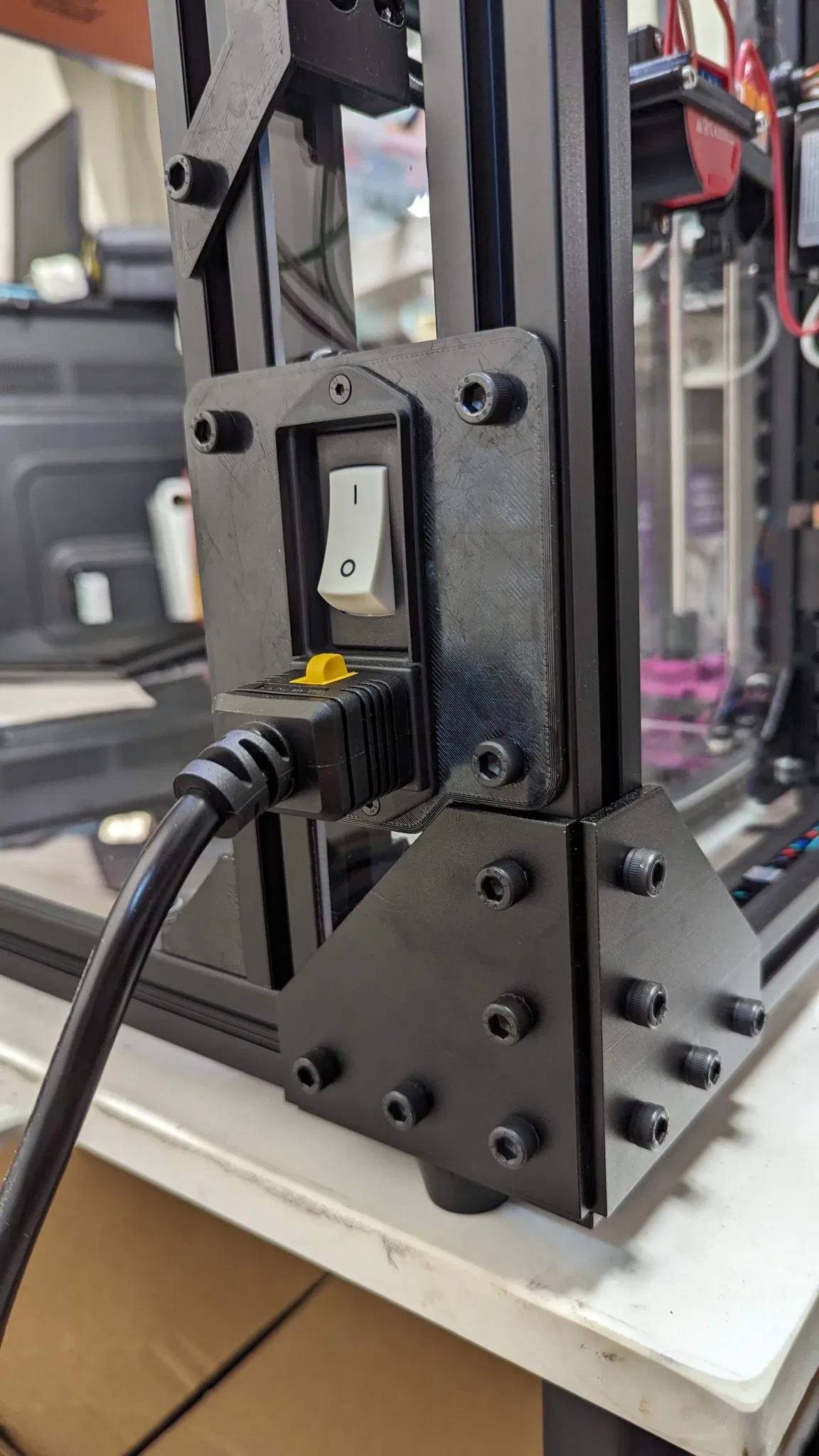

Custom mount/hộp bảo vệ cho đầu nối/cầu chì C19/20 mà tôi đã sử dụng trên VCore 3.1 500 của mình. Tôi đã được truyền cảm hứng từ phong cách thiết kế của Michael từ Teaching Tech, nhưng tôi đã tái tạo nó từ đầu. Tôi đã sử dụng các chèn nhiệt M3 ở phần phía sau, và chỉ sử dụng một số vít M3x10 chìm để giữ cả hai nửa và đầu nối lại với nhau. Đầu nối C20:
https://www.digikey.com/en/products/detail/e-t-a/3120-N526-P7T1-W02D-X3120-B040011M-15A/15214333 Phích cắm/cáp C19:
https://www.digikey.com/en/products/detail/schurter-inc/6051-2041/2682474

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
3
Tổng dung lượng
375,2 KB
File lớn nhất
268,2 KB
