Các bộ phận tùy chỉnh cho Rat Rig v-core 3

Tôi đang lắp ráp bộ kit máy in 3D coreXY cao cấp Rat Rig v-core 3: https://www.youtube.com/playlist?list=PLGqRUdq5ULsO0oLRZ1wiYvvpbhj4EV-Nf

Trong quá trình lắp ráp này, tôi đã tạo ra một số bộ phận tùy chỉnh/phối lại để phù hợp với nhu cầu của mình. Như đã thấy trong video này: https://youtu.be/8B12D_D1i0s

Tấm điện tử được thiết kế cho SKR Pro V1.2 và Raspberry Pi 4B, thay vì bo mạch chủ Duet. Nó được tạo ra bằng cách lấy DXF của Duet và sau đó sửa đổi các lỗ gắn kết. Tôi đã CNC phay tấm của mình từ acrylic đen 3mm bằng Lowrider 2. Cũng phù hợp để cắt bằng laser. Chỉnh sửa: DXF hiện đã được bao gồm, tôi không biết làm thế nào điều đó xảy ra!

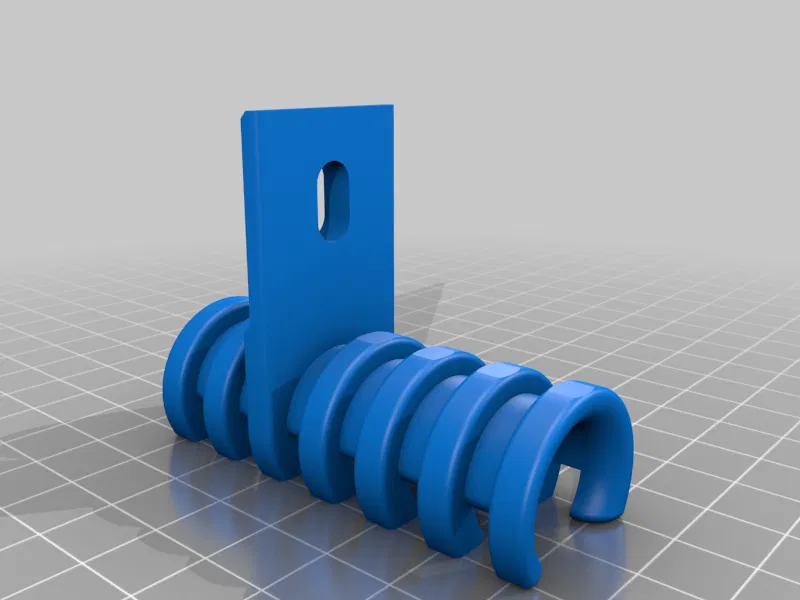

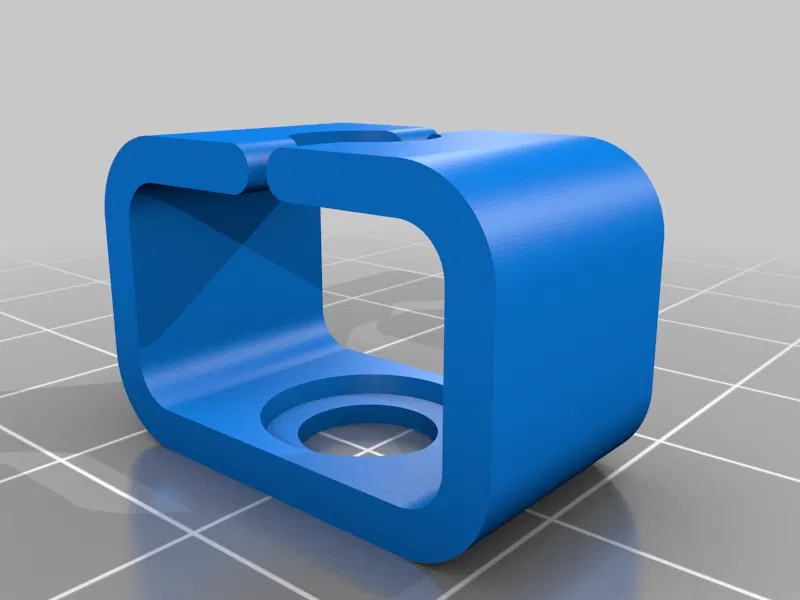

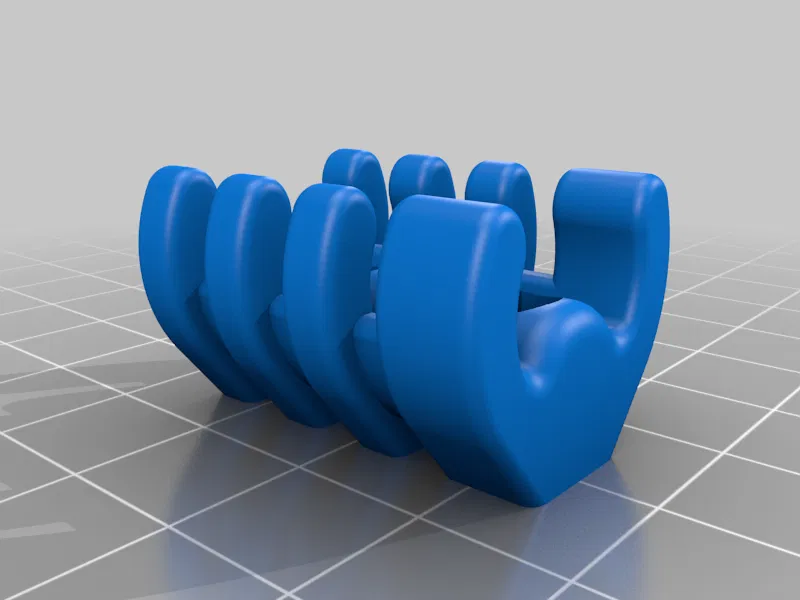

Các bộ phận giữ cáp và dây cáp được phối lại từ các tệp STEP của Rat Rig ( https://v-core.ratrig.com/bom/ ) và các tệp STEP của EVA ( https://main.eva-3d.page/step_files/ ). Những thay đổi duy nhất là bổ sung một lỗ ở giữa để hỗ trợ ống PTFE 4mm như một phương tiện giữ cáp. Phần Rat Rig cần hỗ trợ thủ công được đặt dưới phần phẳng của đáy.

Các bộ phận giữ cáp bằng vít giúp giữ dây điện phẳng trên tấm điện tử và đúng vị trí. Chúng hoạt động như một vòng đệm, nằm giữa bu lông và tấm.

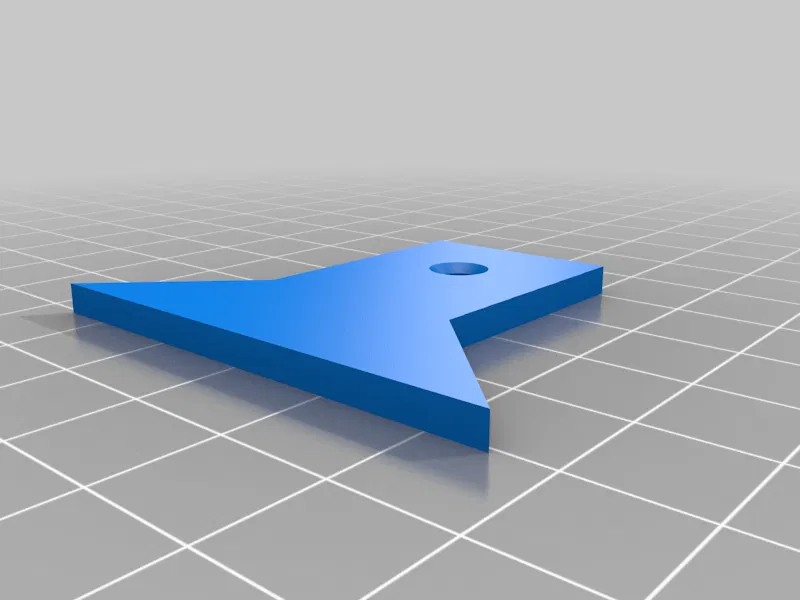

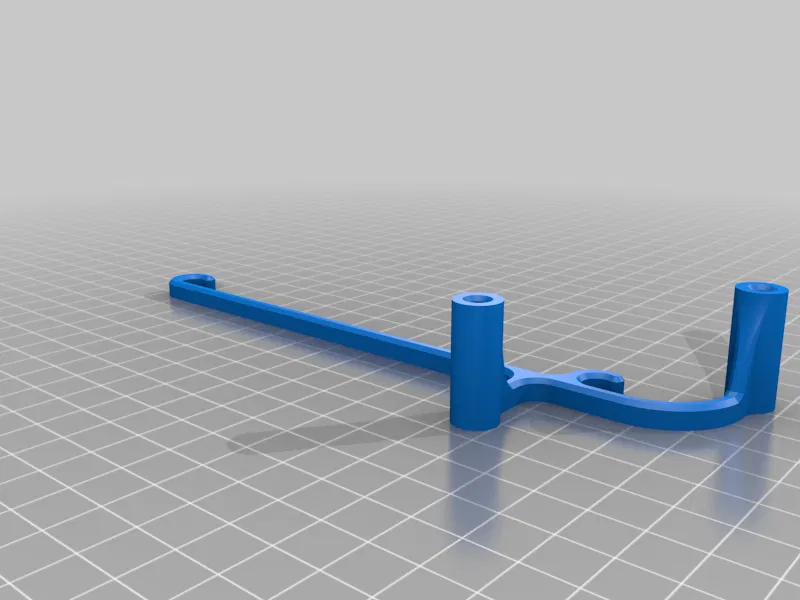

Bộ gá giúp khoan hai lỗ đường kính 14mm cho các đầu nối. Chúng sẽ cho phép dây động cơ bước trục Y và ba dây động cơ bước trục Z di chuyển gọn gàng từ phía trước máy qua tấm điện tử.

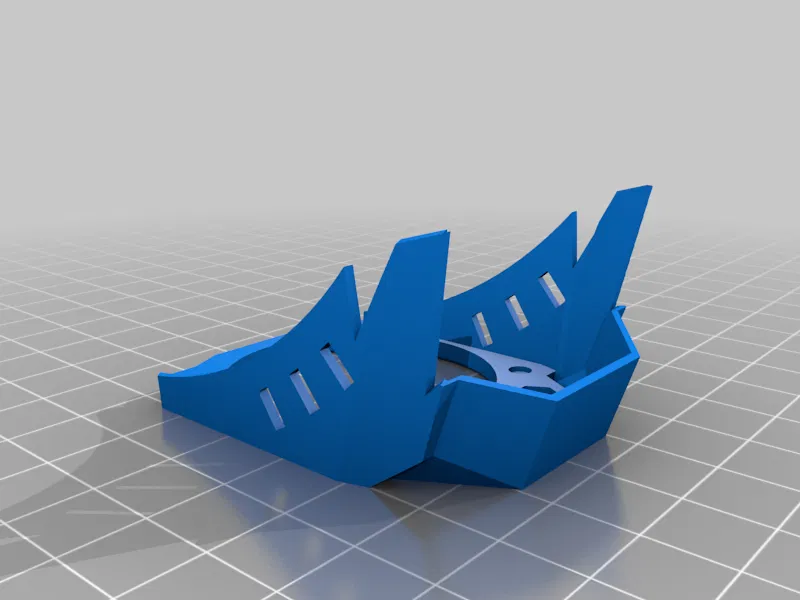

Ốp che ADXL345 là bản phối lại của thiết kế tuyệt vời từ Steffen Brandner ( https://contrib.eva-3d.page/accelerometer_mounts/adxl345_shroud/ ). Những thay đổi của tôi là loại bỏ bất kỳ hình học nào che quạt (để khớp với thiết kế ốp che tiêu chuẩn) và làm rộng khoảng cách ADXL lên 19mm để phù hợp với gia tốc kế Adafruit tôi đã mua.

V2 chắc chắn hơn để cố gắng giảm thiểu bất kỳ độ lỏng lẻo tiềm ẩn nào trong việc gắn ADXL.

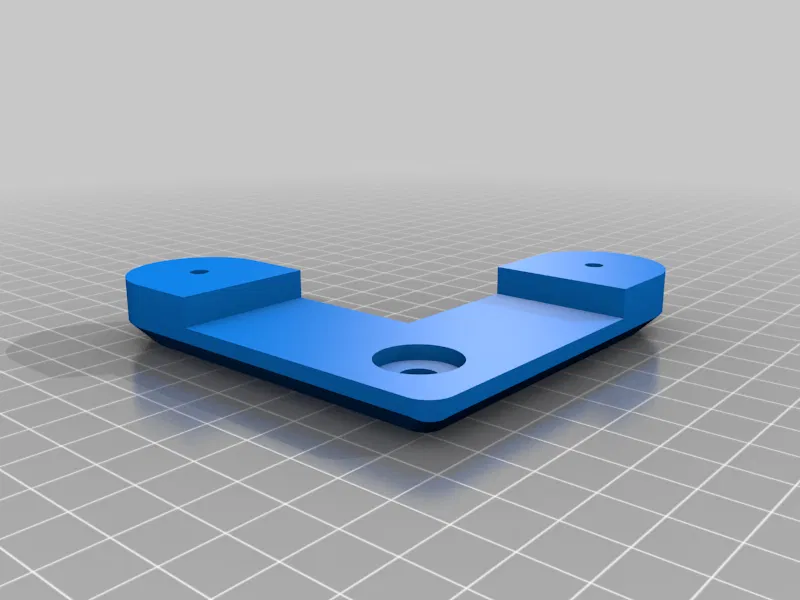

Giá đỡ webcam nằm ở bất kỳ góc trước nào, gắn vào khung bằng T-nut. Có một lỗ và khoảng trống bên dưới để đặt vít vào giá đỡ chân máy của webcam. Không cần hỗ trợ.

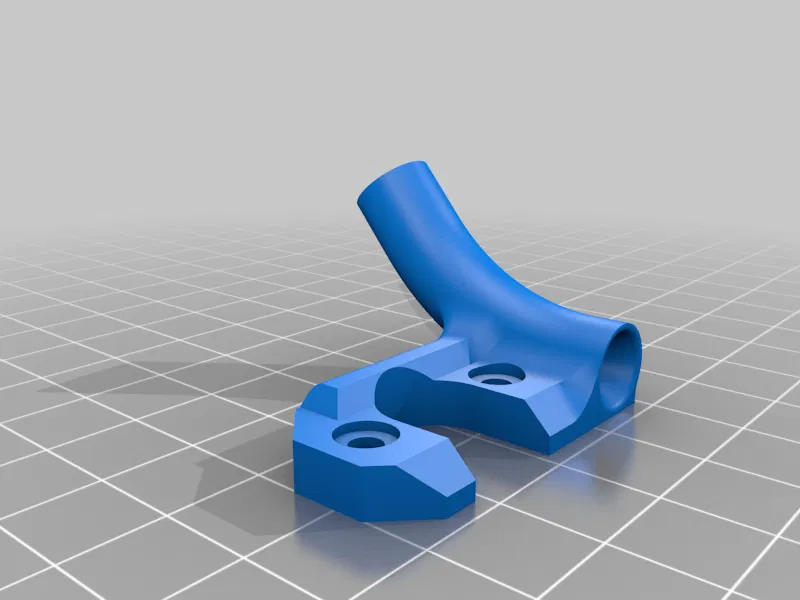

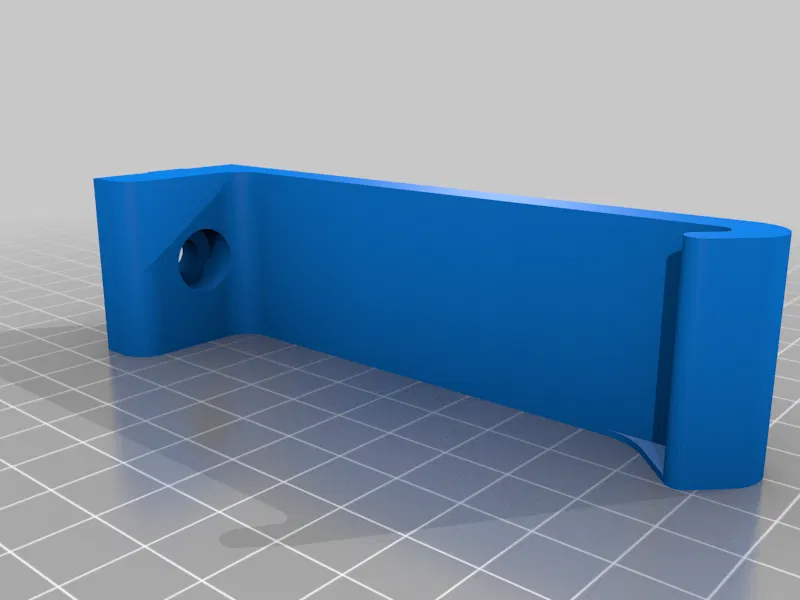

Bộ dẫn hướng sợi đảo chiều cho phép ống PTFE có đường kính ngoài 4mm cắm vào gần giá đỡ cuộn dây để dẫn sợi gọn gàng vào đỉnh bộ dẫn động.

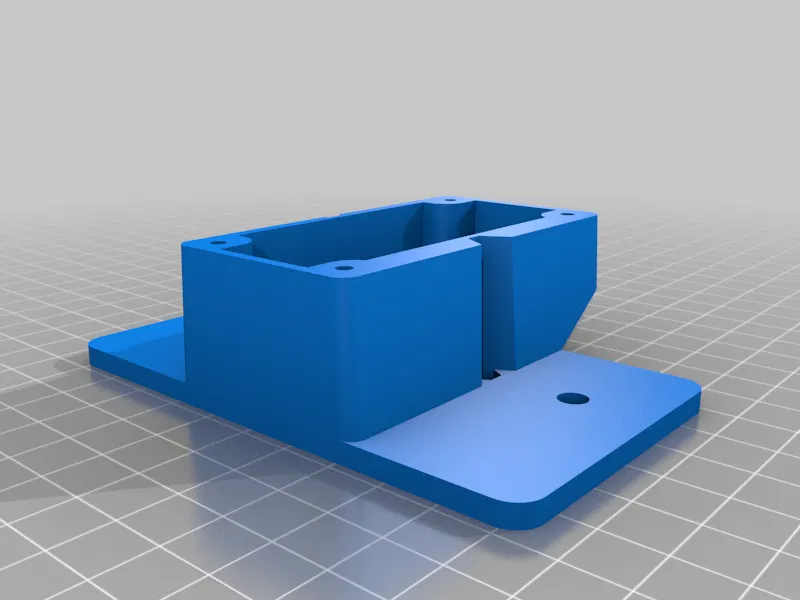

Giá đỡ phích cắm PSU cố định đầu vào nguồn chính ở phía sau/bên khung, cũng như giữ bộ chuyển đổi USB kép tương thích 24V ( https://www.amazon.com/gp/product/B074JBM8CQ/ref=as_li_qf_asin_il_tl?ie=UTF8&tag=teachingtech-20&creative=9325&linkCode=as2&creativeASIN=B074JBM8CQ&linkId=247f0a7ddd227454f3d2f67de6a9116d ) để cấp nguồn cho Raspberry Pi và một thứ khác. Chi tiết trong video này: https://youtu.be/65ED0GNe7hk

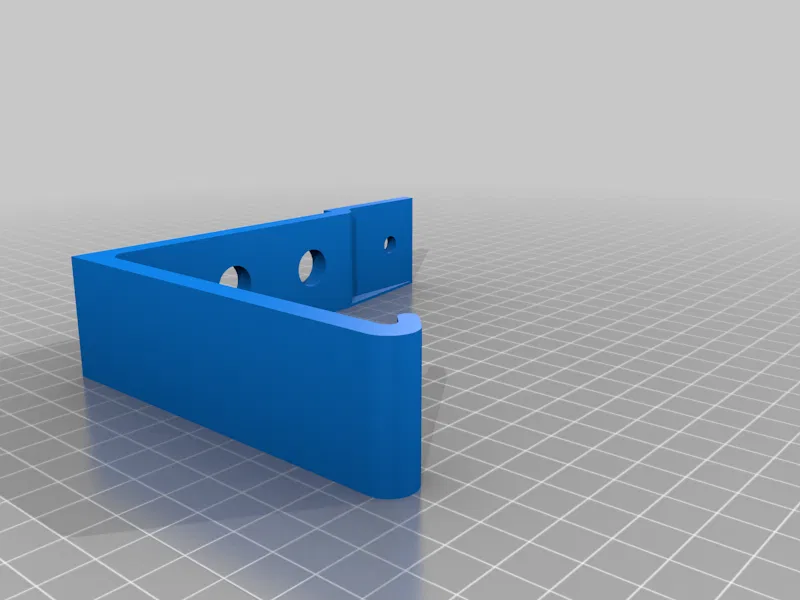

Giá đỡ máy tính bảng gắn một máy tính bảng 7 inch dự phòng ở phía trước bên phải của máy để hoạt động như một giao diện đầy đủ tính năng. Hai bộ phận được cố định bằng bu lông và T-nut. Chi tiết trong video trên.

Bộ cách nhiệt bàn in được thiết kế để cắt bằng laser từ nút bần hoặc xốp để đặt dưới tấm gia nhiệt silicon. Điều này nhằm tăng hiệu quả và bổ sung một biện pháp an toàn trong trường hợp bộ gia nhiệt nguồn bị bong ra (hiếm khi xảy ra).

Phiên bản mở rộng 20mm của bộ giữ cáp phổ dụng chỉ đơn giản là một phiên bản dài hơn của bộ phận EVA cơ bản để cung cấp thêm khoảng trống cho Bộ phận quạt làm mát 5015 kép của SuperSniffles: https://contrib.eva-3d.page/cooling/dual_5015_part_fan/

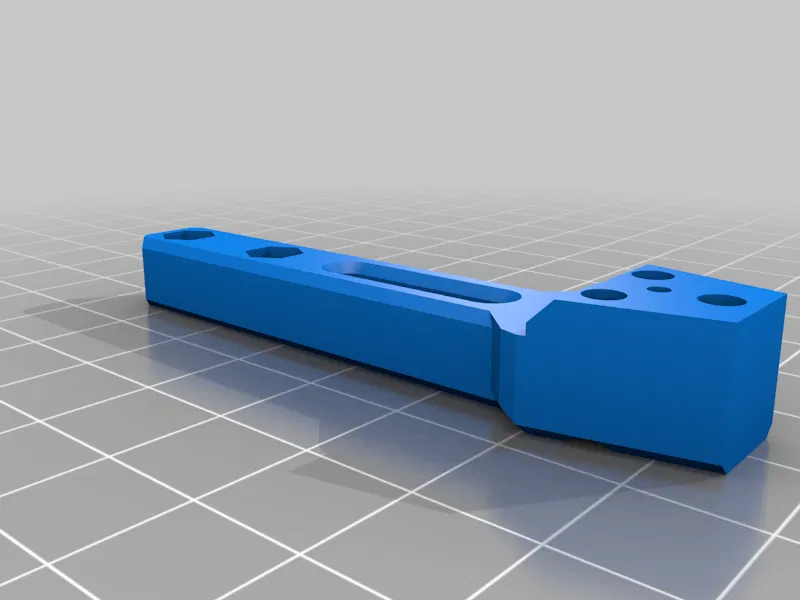

Bộ giữ cáp mở rộng là cần thiết nếu bạn chuyển sang mod làm mát Dual 5015 của SuperSniffles: https://contrib.eva-3d.page/cooling/dual_5015_part_fan/ Các quạt được đặt cao hơn và bản phối lại đơn giản này giúp các bộ phận quản lý cáp tránh chúng.

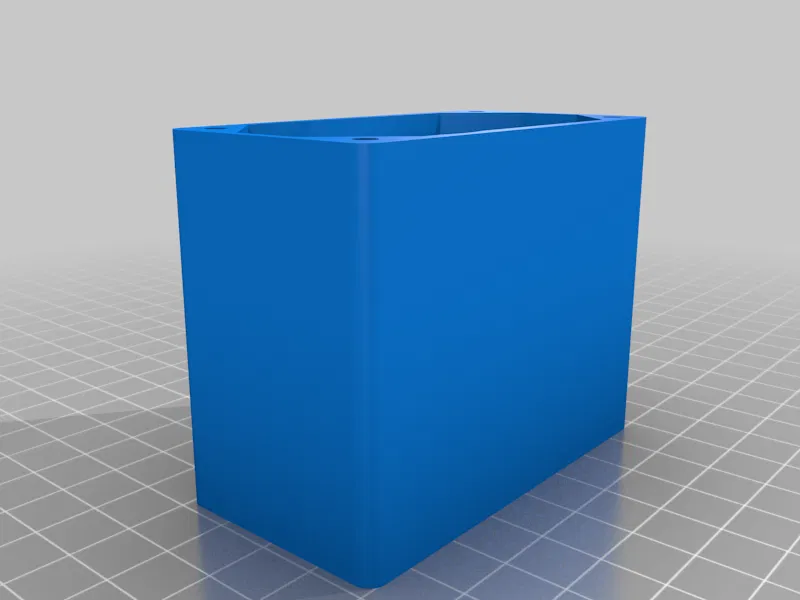

Bộ gắn quạt SKR Pro đặt một quạt thổi 5015 để hướng luồng khí mát qua các tản nhiệt của trình điều khiển động cơ bước.

Bây giờ bao gồm cấu hình Klipper, và hồ sơ slicer #speedboatrace và gcode.

Thêm chi tiết về tất cả các bộ phận này trong các video được liên kết.

Cài đặt In

Máy in:

Prusa Mini

Rafts:

Không

Supports:

Có

Resolution:

200

Infill:

30

Filament: X3D PETG
