Mô hình Don't Panic Cyberdeck

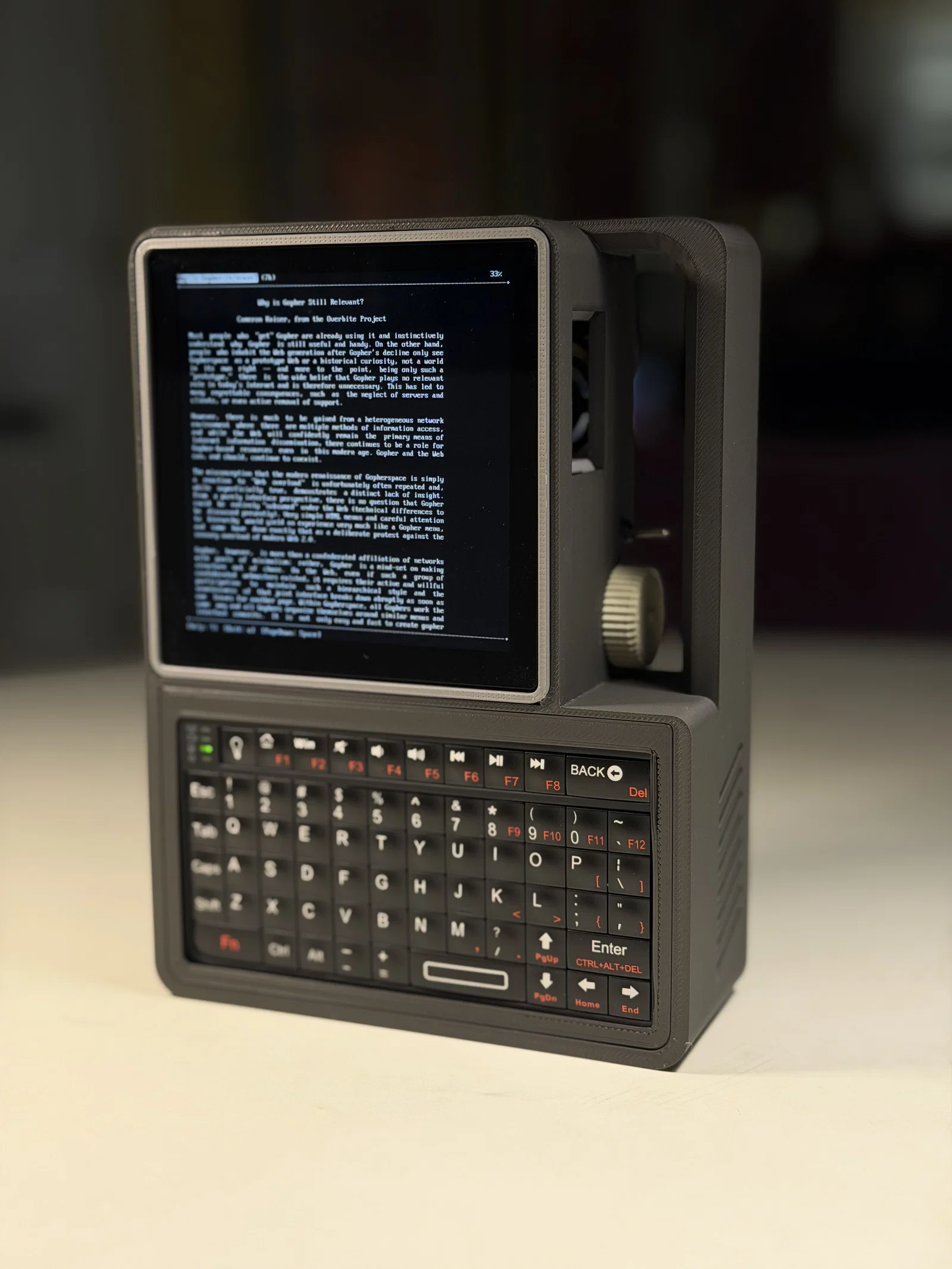

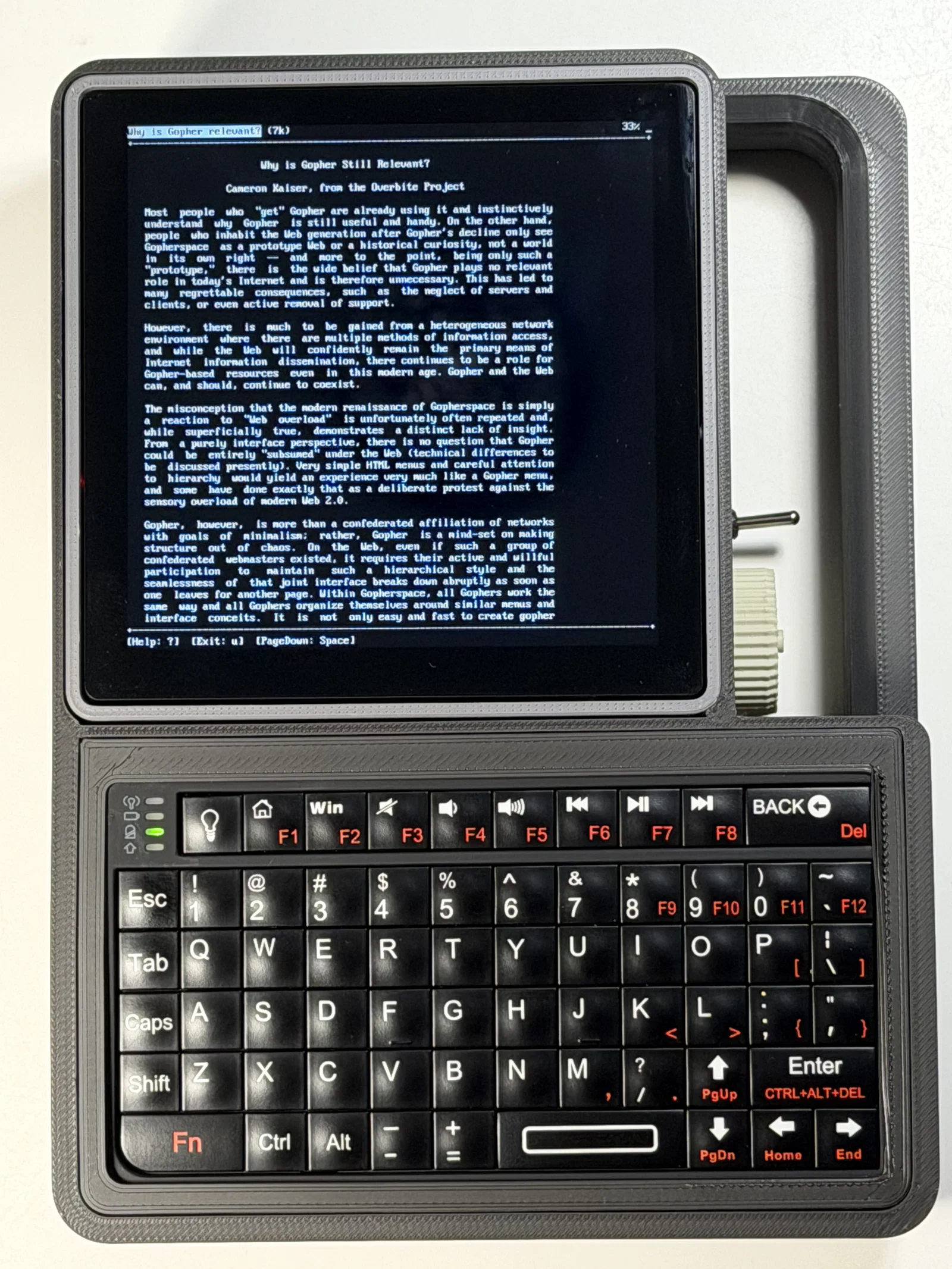

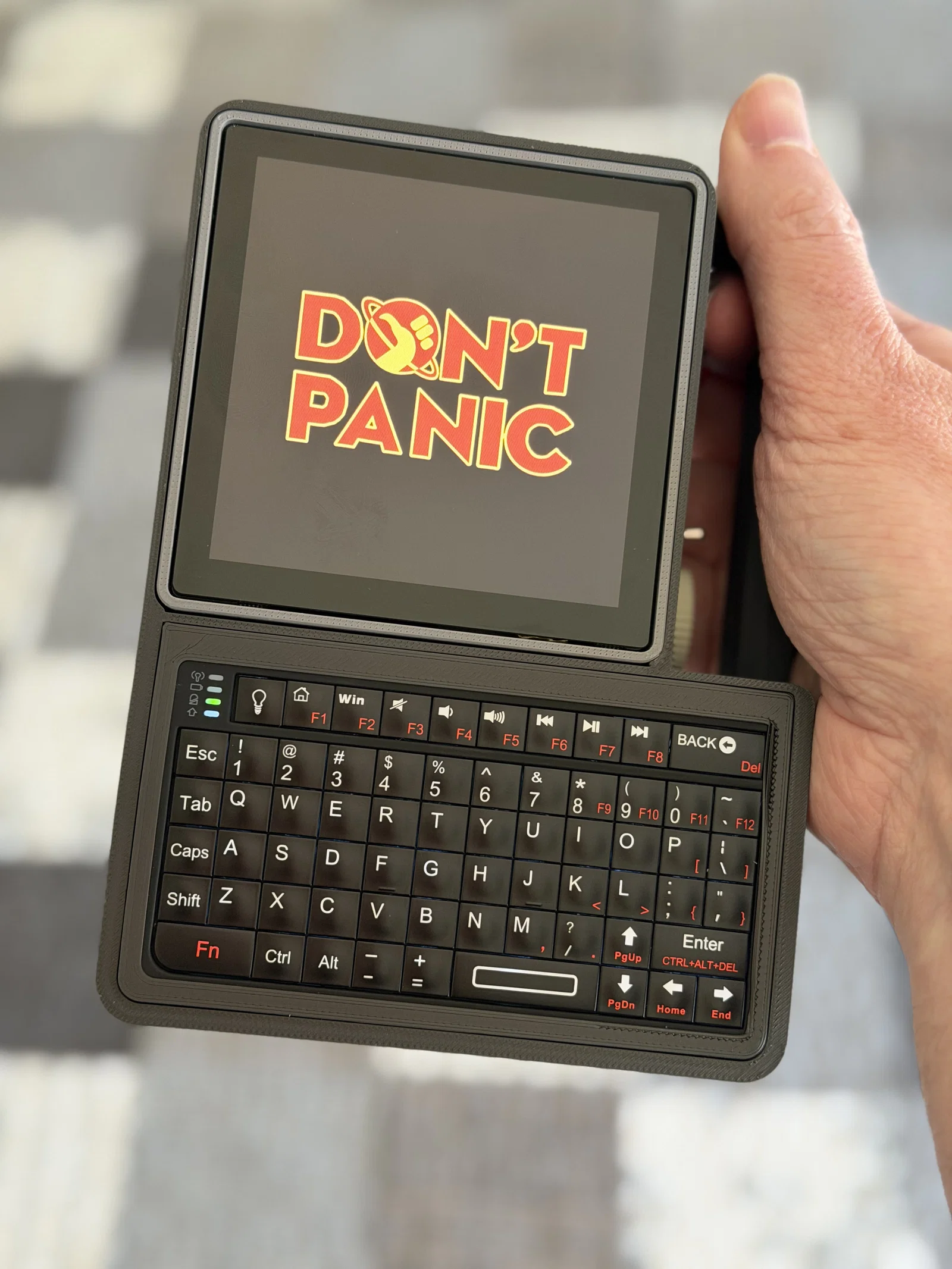

Cái Cyberdeck này thực chất là sự kết hợp của Raspberry Pi, màn hình LCD, bàn phím, pin và loa được "khoác" chung một lớp vỏ bên ngoài. Vẻ ngoài vuông vức của nó làm mình liên tưởng ngay đến phong cách trong bộ phim Hitchhiker's Guide to the Galaxy.

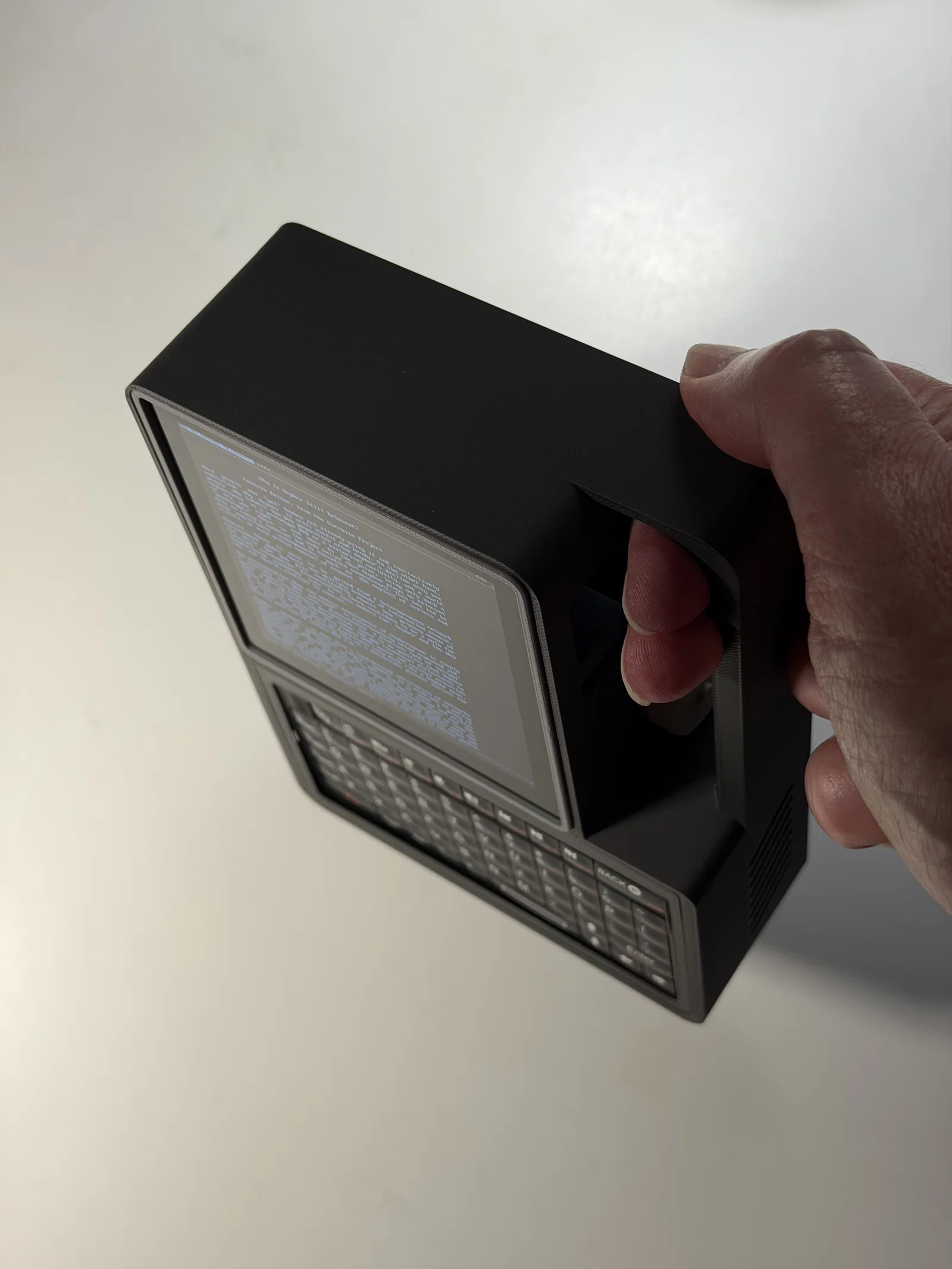

Trọng lượng hoàn thiện của máy là khoảng 0.5 kg (1 lb 3 oz).

Danh sách linh kiện (BOM)

Bạn sẽ cần chuẩn bị những thứ sau đây:

• Raspberry Pi 3A+
• Màn hình LCD Pimoroni Hyperpixel 4 Square (mình dùng bản cảm ứng)
• Rii Mini Keyboard 518BT
• Mạch UPS 5V LX-2BUPS
• 2 viên pin 18650
• Công tắc gạt mini SPDT (RS 275-0625) để bật tắt nguồn
• Mạch khuếch đại âm thanh Mini PAM8403 DC 5V
• 2 loa mini 3 Watt 8 Ohm kèm jack JST (đừng mong chờ chất lượng âm thanh quá cao nhé!)
• Chân cắm header vuông góc (cho mạch âm thanh)
• Jack cắm tai nghe có chân hàn
• Đầu cắm USB micro để cấp nguồn
• Dây điện nguồn (jack nối JST sẽ giúp việc này dễ dàng hơn)
• Dây điện cho âm thanh (mình dùng dây nhảy Dupont)
• Ốc vít M2.5

Các bộ phận cần in

Mô hình này được tạo ra từ việc kết hợp nhiều mẫu thiết kế sẵn có (xem phần khác biệt để biết chi tiết).

• In mỗi file STL đi kèm với mô hình này một bản.

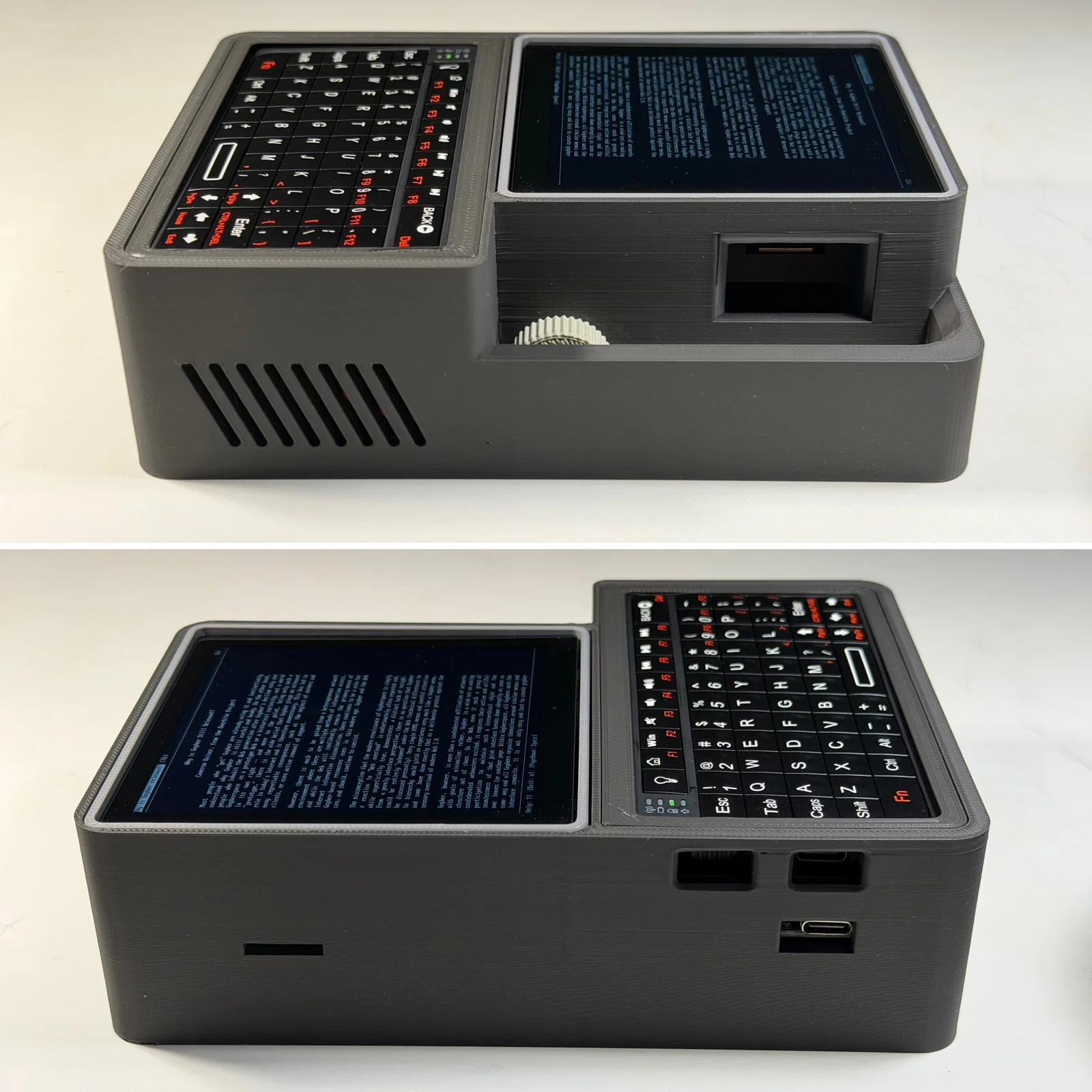

• In một bộ vỏ case Hyperpixel 4 Square cho Raspberry Pi 3 A+ tùy chọn. Mình đã in bản có lỗ thông gió. Bạn có thể chọn màu cùng tông hoặc màu sắc tương phản tùy sở thích, phần này sẽ lộ ra như một viền mỏng quanh màn hình. Mình thì dùng màu xám nhạt.

Lắp ráp

• Gắn màn hình LCD lên Raspberry Pi 3A+ và lắp vào trong case Hyperpixel 4 Square. Cố định bằng 2 ốc vít từ phía sau. Để riêng sang một bên.
• Đặt hai loa úp mặt xuống bên trong case lớn và cố định bằng 4 ốc vít. Đi dây vào phía giữa.
• Hàn dây trực tiếp vào mạch âm thanh hoặc (tốt nhất là) dùng chân header.

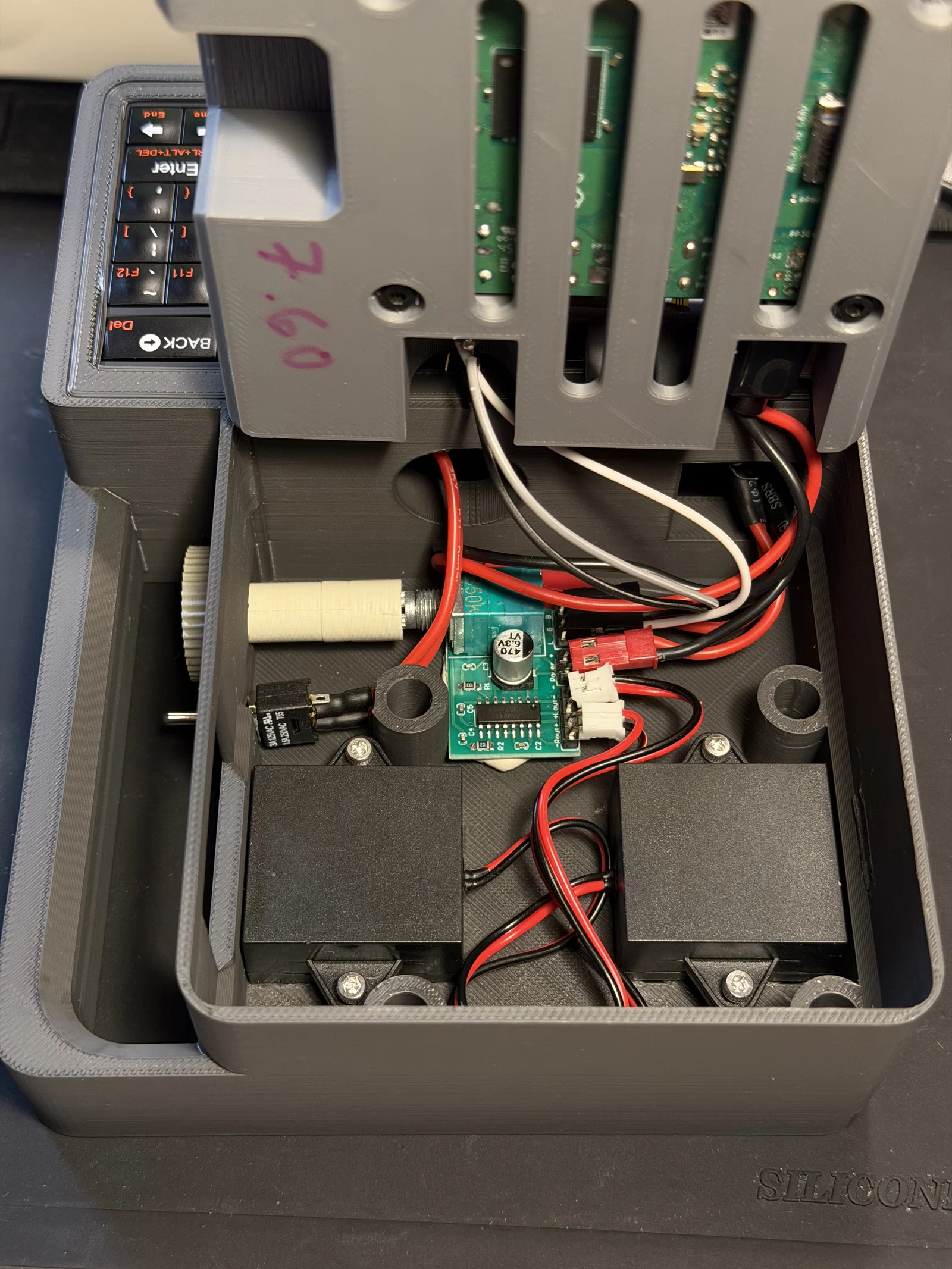

• Gắn núm chỉnh âm lượng vào mạch âm thanh rồi đặt vào bên trong vỏ như hình minh họa. Vì không có lỗ bắt vít nên mình dùng keo dính (bluetack). Gắn núm vặn vào trục và ấn chặt.
• Lắp công tắc nguồn SPDT vào vỏ cạnh núm âm lượng và nối điện +5V qua công tắc.
• Hàn dây vào cổng ra 5V trên mạch LX-2BUPS rồi nối đến công tắc. Từ công tắc, bạn cấp nguồn cho Pi và mạch âm thanh. Nối trực tiếp hoặc (tốt hơn là) dùng đầu nối JST. Lắp pin 18650 vào mạch UPS. Đặt vỏ dưới của UPS vào phần đáy case và lắp UPS vào. Đậy nắp lên trên. Không cần dùng ốc vít ở bước này vì độ khớp rất chặt, không có gì bị xê dịch cả.

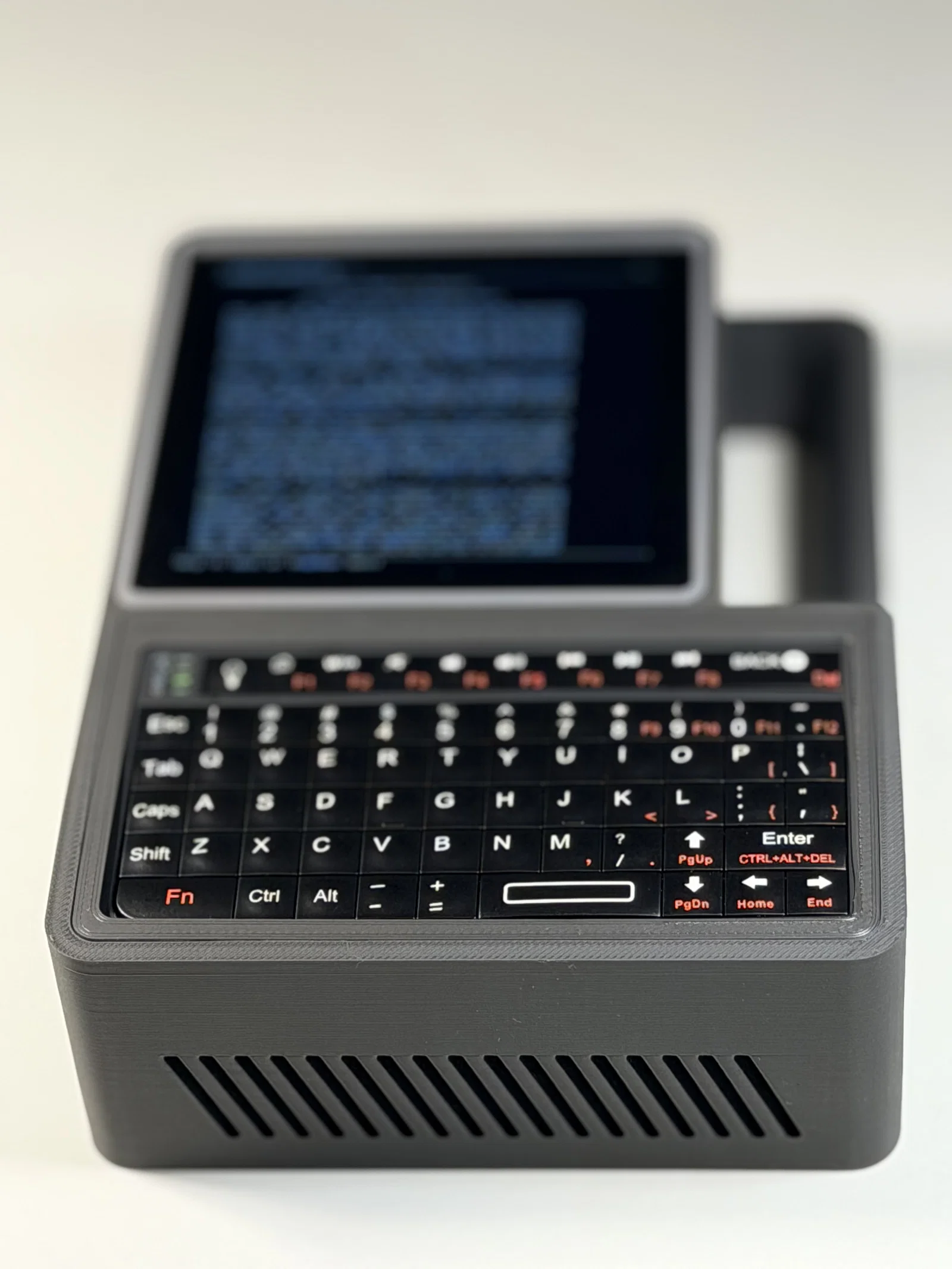

• Ấn khung viền bàn phím lên trên bàn phím. Nhét toàn bộ cụm này vào vỏ. Mọi thứ sẽ rất khít.
• Kết nối nguồn USB và âm thanh vào Pi. Đặt cụm Pi vào vỏ lớn. Cố định bằng 2 ốc vít còn lại từ phía sau.
