Hộp bảo vệ module DS18B20 "Plugable Terminal" (ESP32)

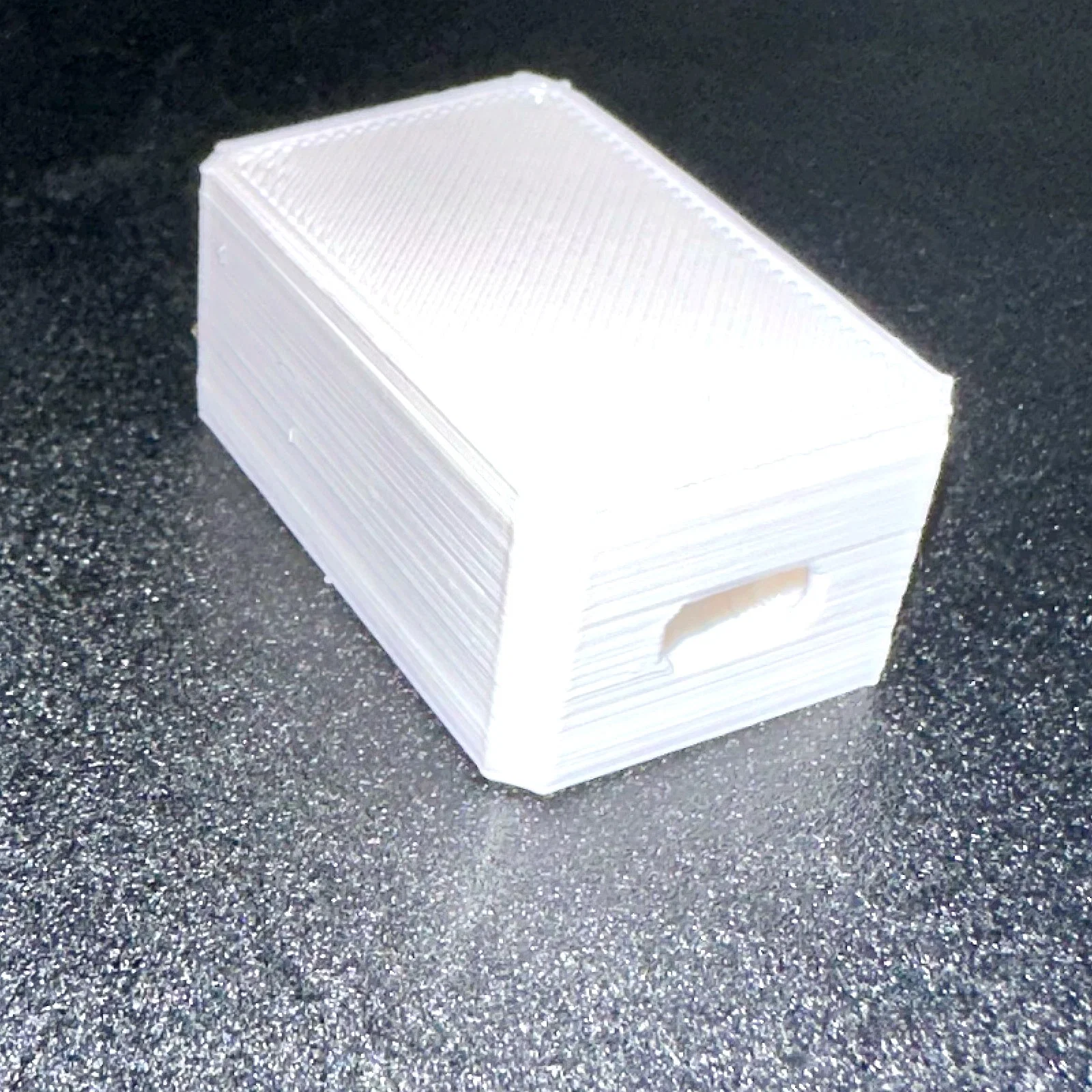

Hộp bảo vệ nhỏ gọn, thiết kế snap-fit cho module DS18B20 "Plugable Terminal" (ESP32). Khe luồn dây hình giọt nước tự hỗ trợ, không cần support, giúp bảo vệ linh kiện khỏi bụi và va đập.
Mô tả

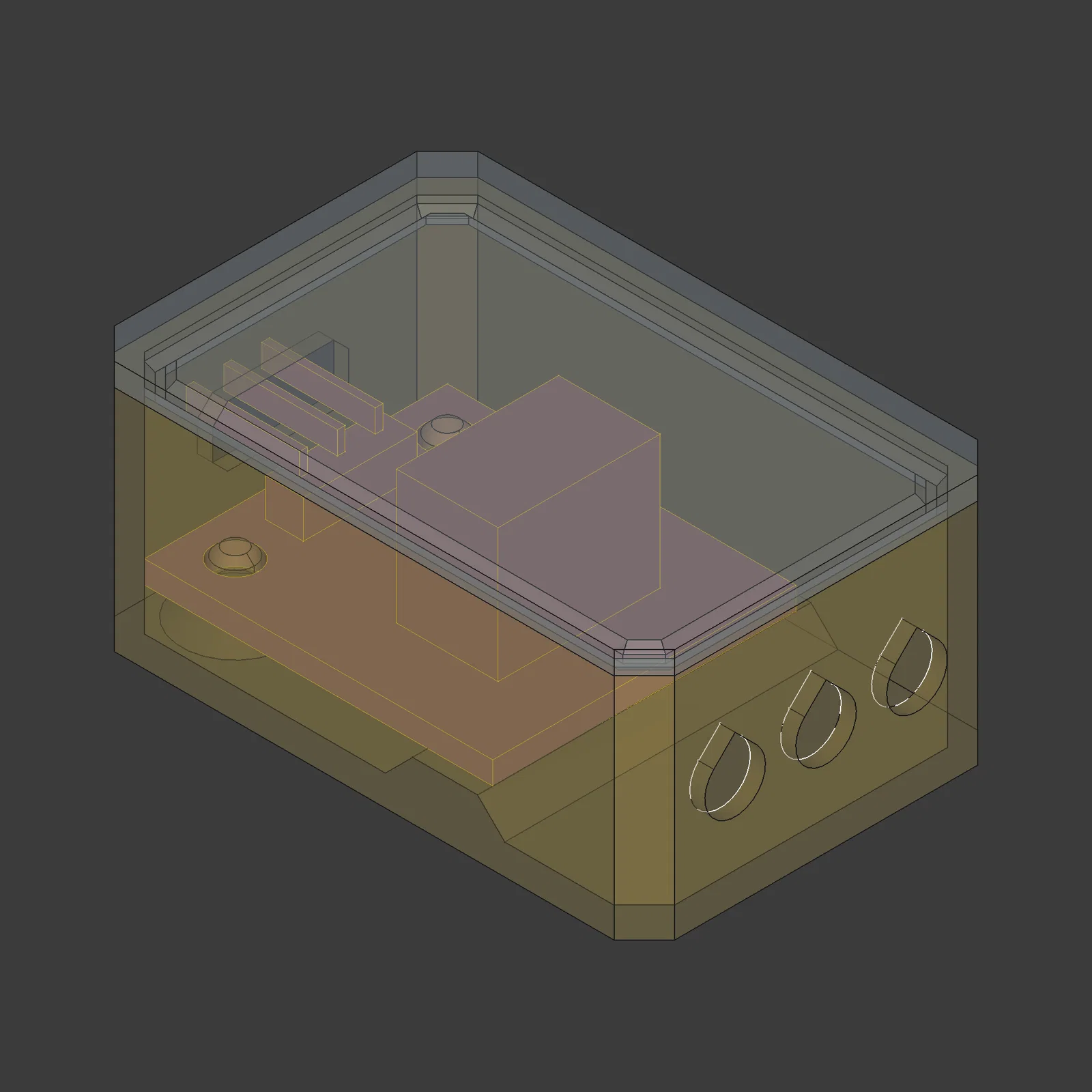

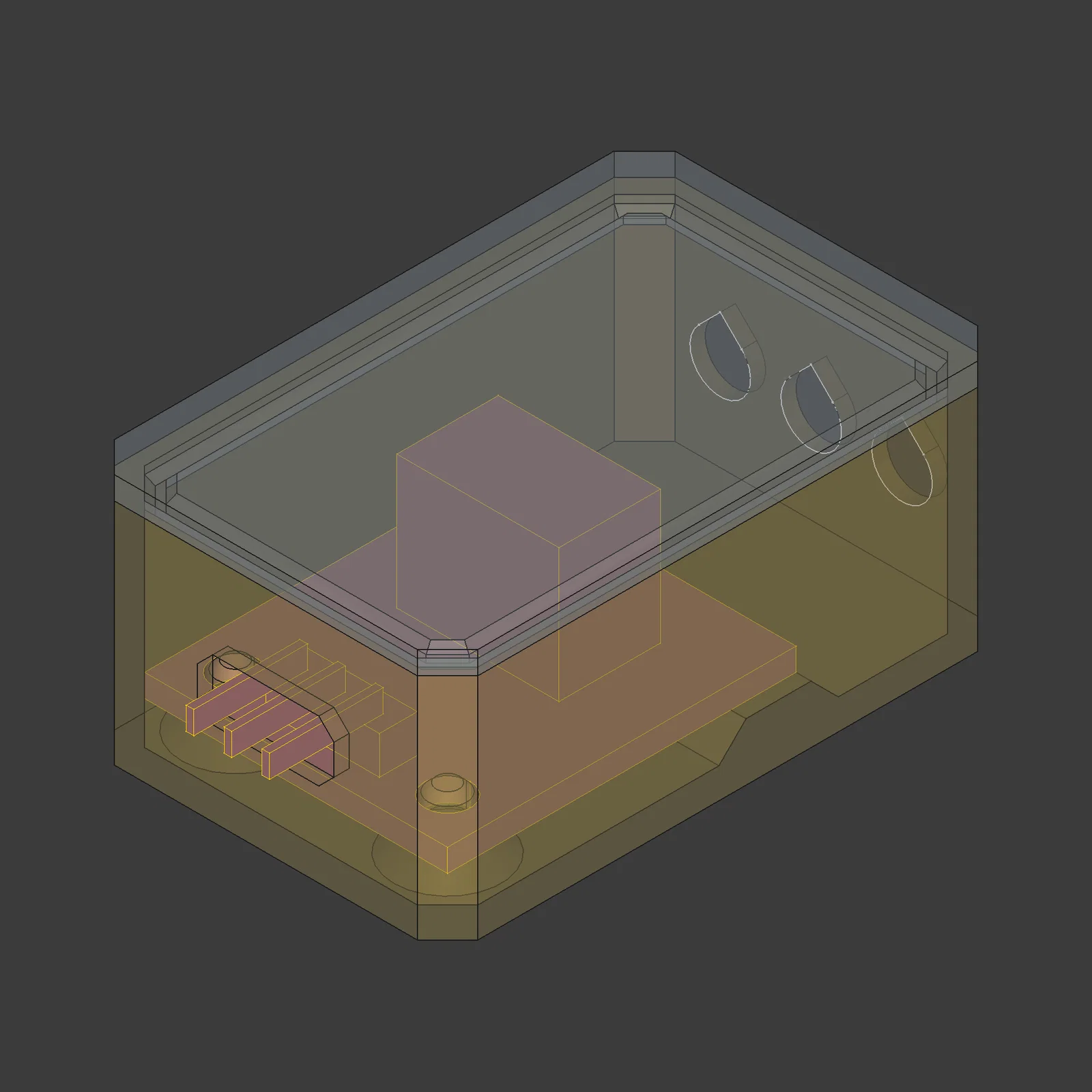

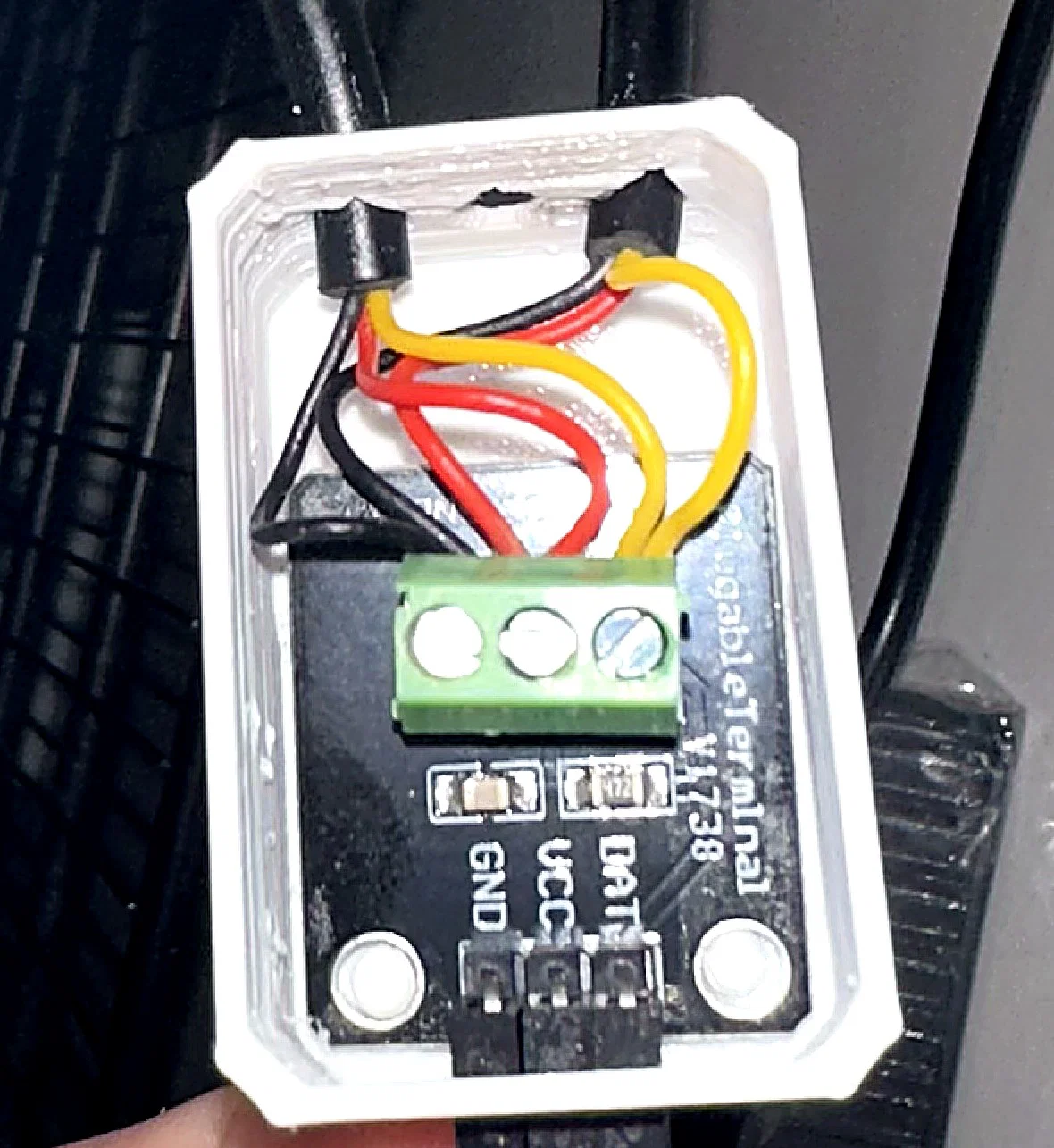

Đây là mẫu hộp bảo vệ nhỏ gọn gồm hai phần (đế và nắp) dùng để bảo vệ bo mạch breakout DS18B20 "Plugable Terminal" phổ biến — loại có đầu vặn vít màu xanh lá cây và các chân cắm DAT / VCC / GND (PCB có ghi V1738). Mình thường dùng nó để nối cảm biến nhiệt độ DS18B20 với ESP32, nhưng bạn hoàn toàn có thể dùng cho bất kỳ MCU 3.3V hoặc 5V nào giao tiếp được với bo mạch này.
Hộp giúp bảo vệ PCB, đầu vặn vít và dây jumper khỏi bụi bẩn, chạm chập hoặc va đập vô ý, đồng thời vẫn giữ cho các đầu dây dễ dàng thao tác qua các khe hở ở bên hông.
Đặc điểm
- Thiết kế ôm khít chuẩn xác với bo mạch breakout DS18B20 loại plugable-terminal.

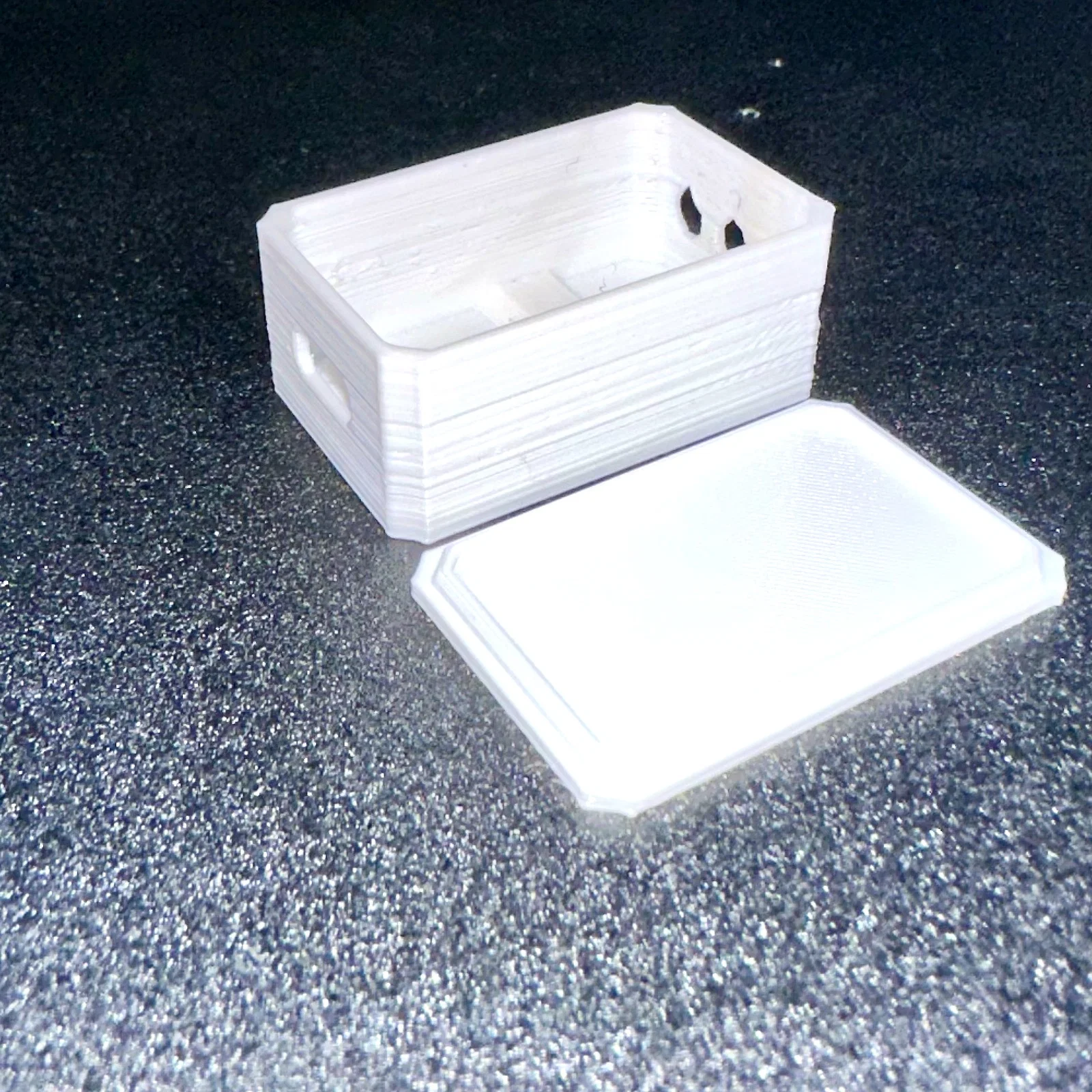

- Gồm đế và nắp tách rời để bạn có thể sửa chữa dây nhợ mà không cần phải gỡ mối hàn.

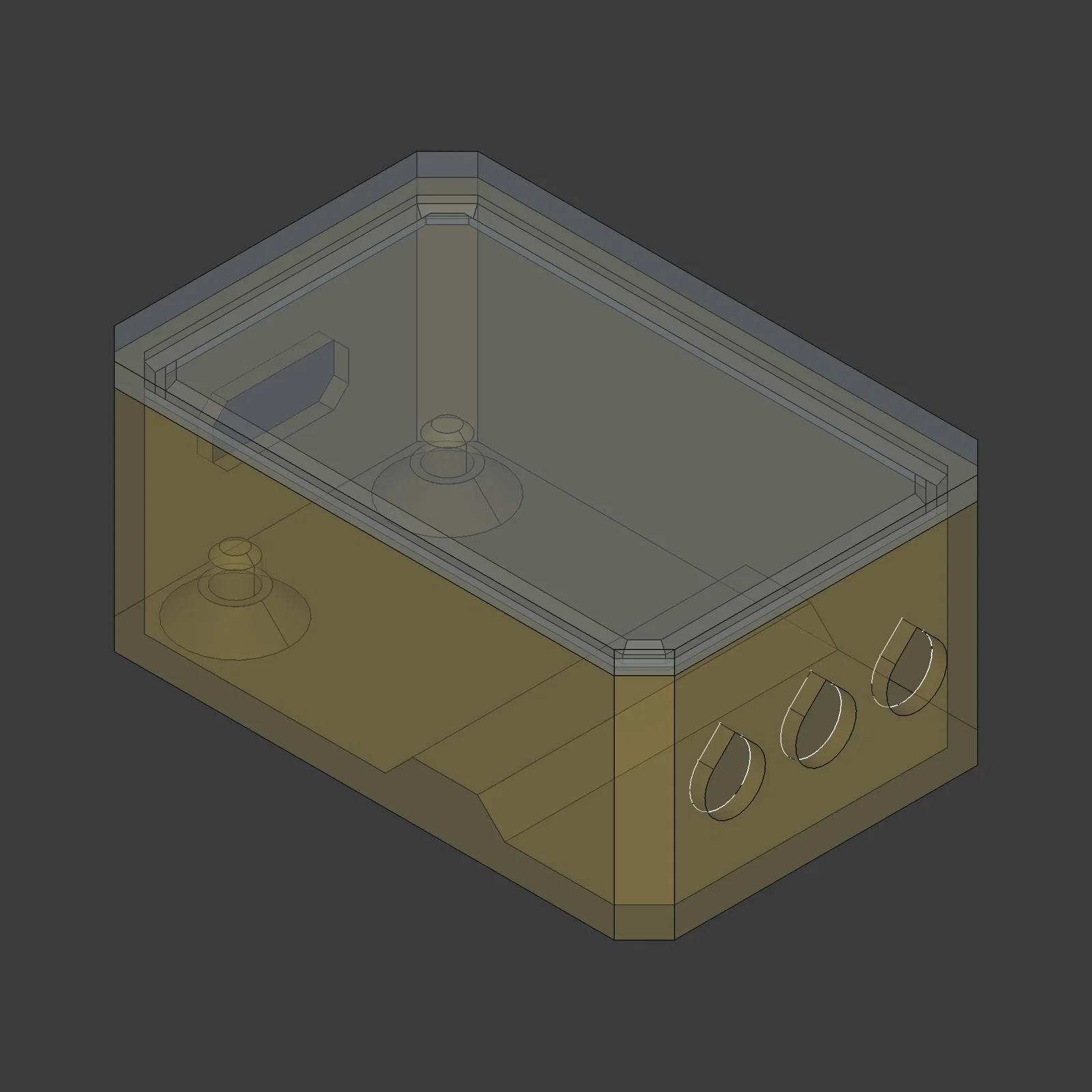

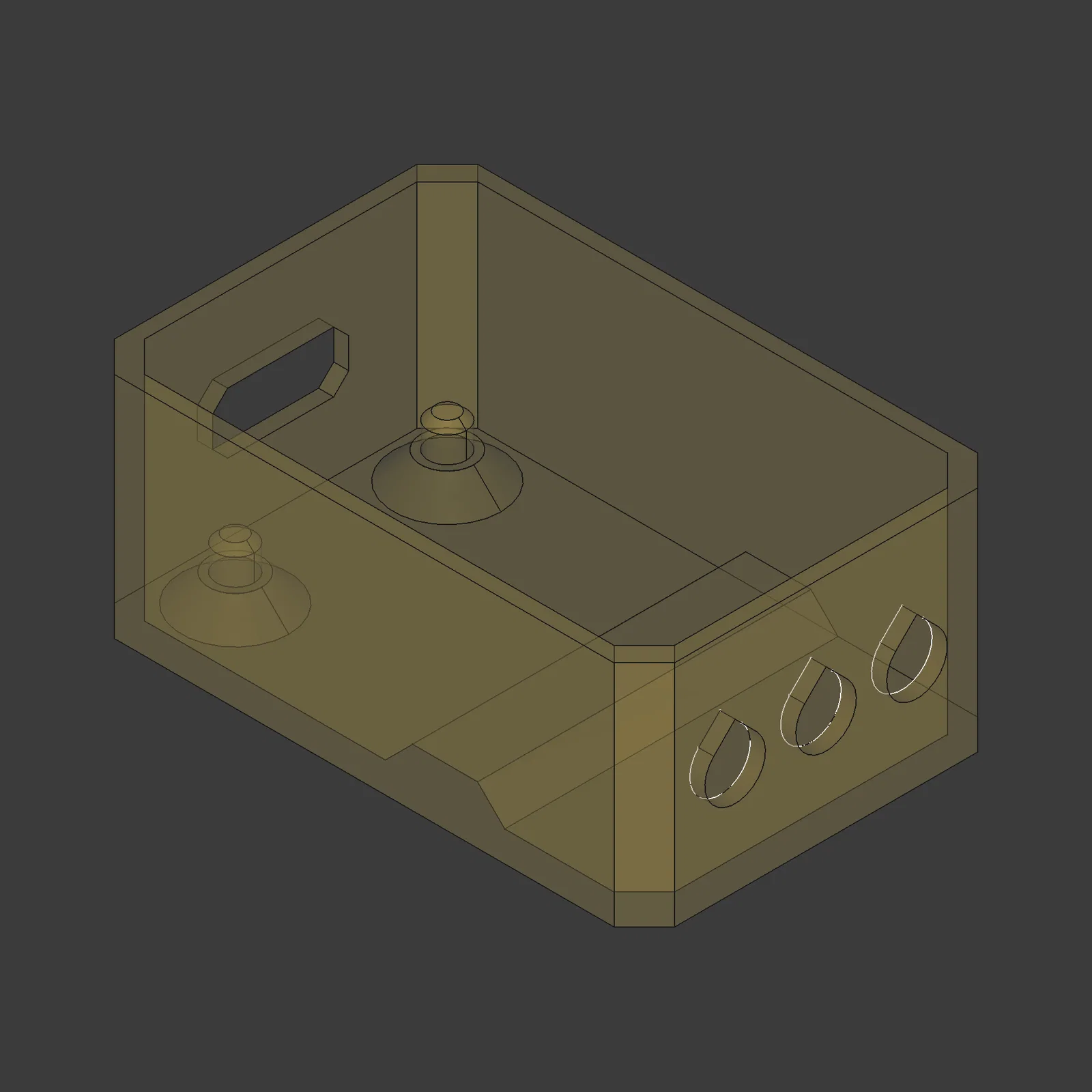

- Các khe luồn dây bên hông cho dây cảm biến và jumper DAT/VCC/GND được thiết kế hình giọt nước (teardrop), giúp in dễ dàng mà không cần hỗ trợ (support) hay cầu nối (bridging).
- Khe luồn dây có kích thước 4 mm — vừa khít để kẹp chặt dây cáp DS18B20, đóng vai trò như bộ phận giảm tải (strain relief) tích hợp, tránh làm căng mối nối trên PCB khi bị kéo dây.
- Các cạnh được vát (chamfer) — không có góc sắc nhọn, in đẹp hơn và cầm nắm dễ dàng hơn.
- Kích thước nhỏ gọn, in chỉ mất vài phút và tốn rất ít nhựa.
Kích thước
| Phần | Kích thước (X × Y × Z) |
|---|---|
| Đế | 37 × 24 × 15.1 mm |
| Nắp | 37 × 24 × 2.5 mm |
| Tổng thể | 37 × 24 × 17.5 mm |
Bạn cần chuẩn bị (không bao gồm)
- Bo mạch breakout DS18B20 "Plugable Terminal" (loại có vít, DAT/VCC/GND).
- Cảm biến nhiệt độ DS18B20 (loại dây trần hoặc đầu dò chống nước).
- Dây jumper + MCU của bạn (ESP32, Arduino, v.v.).
Tập tin
- Đế –
Body_DS18B20.stl - Nắp –
Lid_DS18B20.stl
Thiết lập in
Đã in và thử nghiệm trên máy Creality Ender-3 V2 Neo bằng nhựa PLA:
| Thiết lập | Giá trị |
|---|---|
| Độ dày lớp (Layer height) | 0.2 mm |
| Độ lấp đầy (Infill) | 15–20 % |
| Tường (Walls) | 3 vòng |
| Hỗ trợ (Supports) | Không cần |
| Bám dính (Adhesion) | Không (có thể dùng brim nếu muốn) |
| Nhiệt độ đầu phun | 220 °C |
| Nhiệt độ bàn in | 60 °C |
| Hướng đặt | Đế in mặt mở hướng lên, nắp đặt phẳng |
Không cần support nếu bạn in đế với mặt mở hướng lên trên.
Hướng dẫn lắp ráp
- Đặt bo mạch vào trong phần đế.
- Luồn dây cảm biến và các dây nối DAT/VCC/GND qua các khe hông.
- Đậy nắp vào bên trên.
Lưu ý
- Thiết kế trên FreeCAD. Mình có thể chia sẻ file nguồn
.FCStdnếu bạn muốn chỉnh sửa hoặc thay đổi kích thước. - Nếu bo mạch của bạn có kích thước hơi khác một chút, hãy thay đổi tỉ lệ (scale) trên trục X/Y để điều chỉnh khoảng trống bên trong.
Góp ý và cải tiến
Nếu bạn có ý tưởng để làm sản phẩm này tốt hơn — ví dụ như muốn khít hơn, thêm tùy chọn gắn cố định, hay cách luồn dây khác? Hãy để lại bình luận hoặc đăng "Make" của bạn nhé. Mọi đề xuất và bản remix đều rất được hoan nghênh, mình sẽ cập nhật các ý tưởng hay vào những phiên bản tương lai.
Chào đón mọi sản phẩm in, bản remix và hình ảnh của các bạn — chúc vui vẻ! 🌡
