Khung Test Bench PC Micro-ATX Dạng Modular

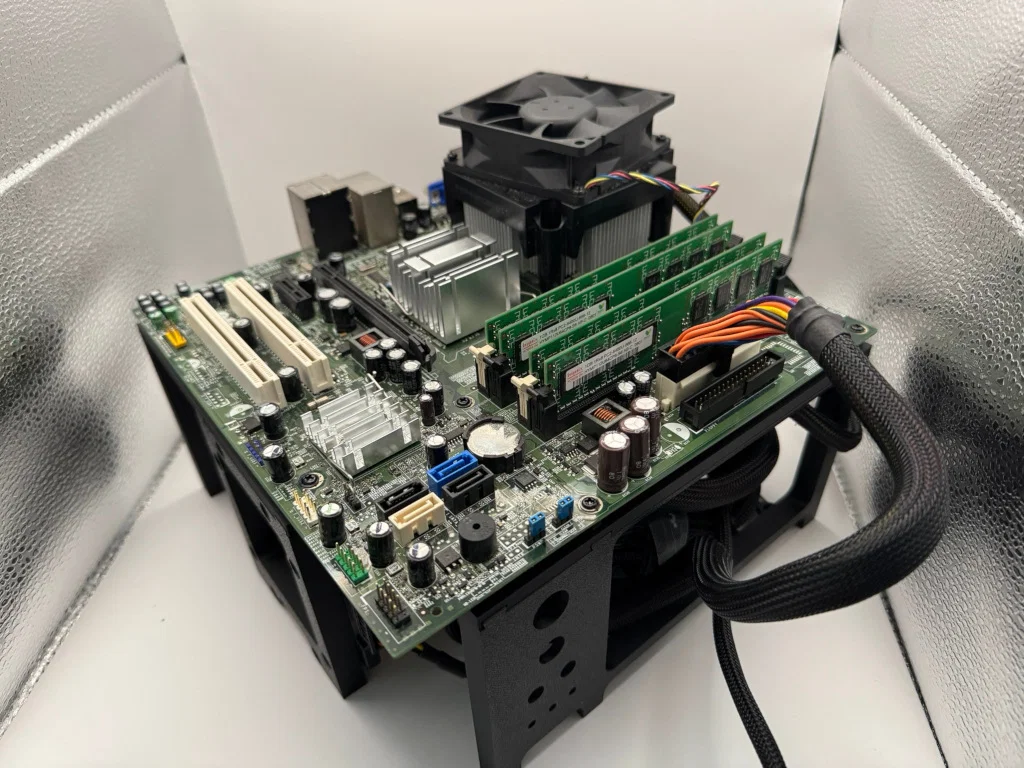

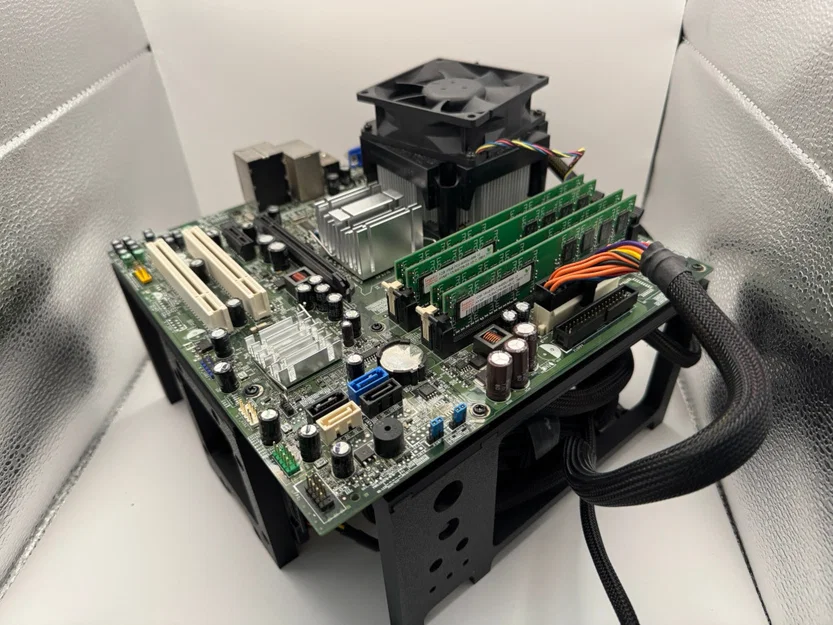

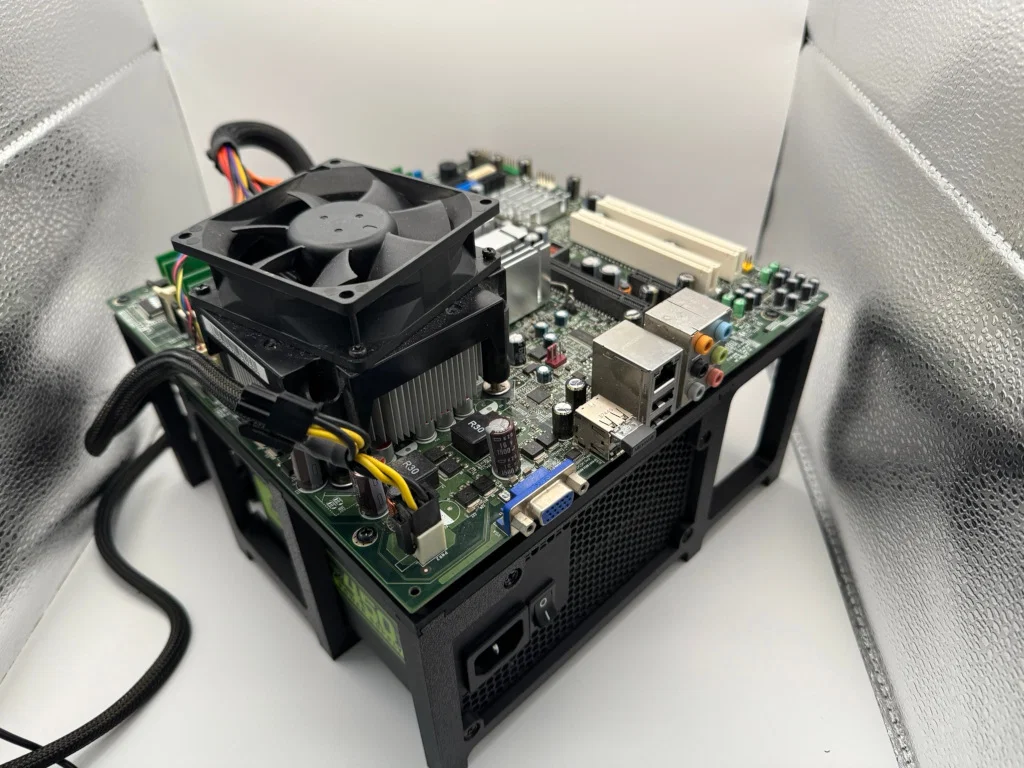

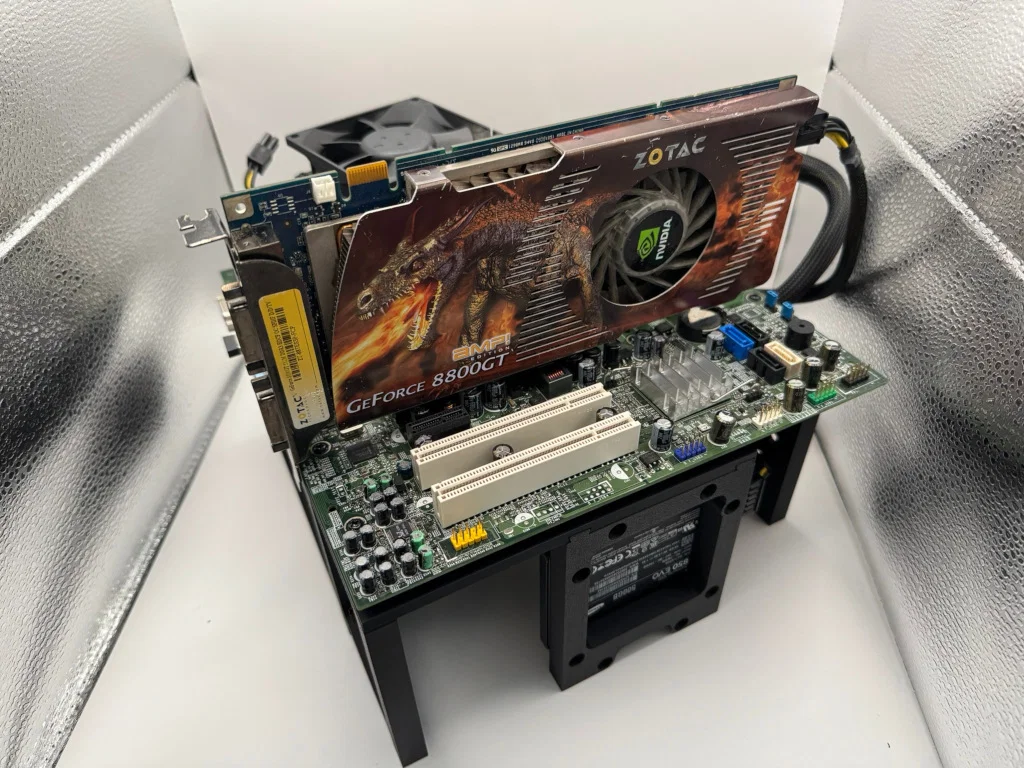

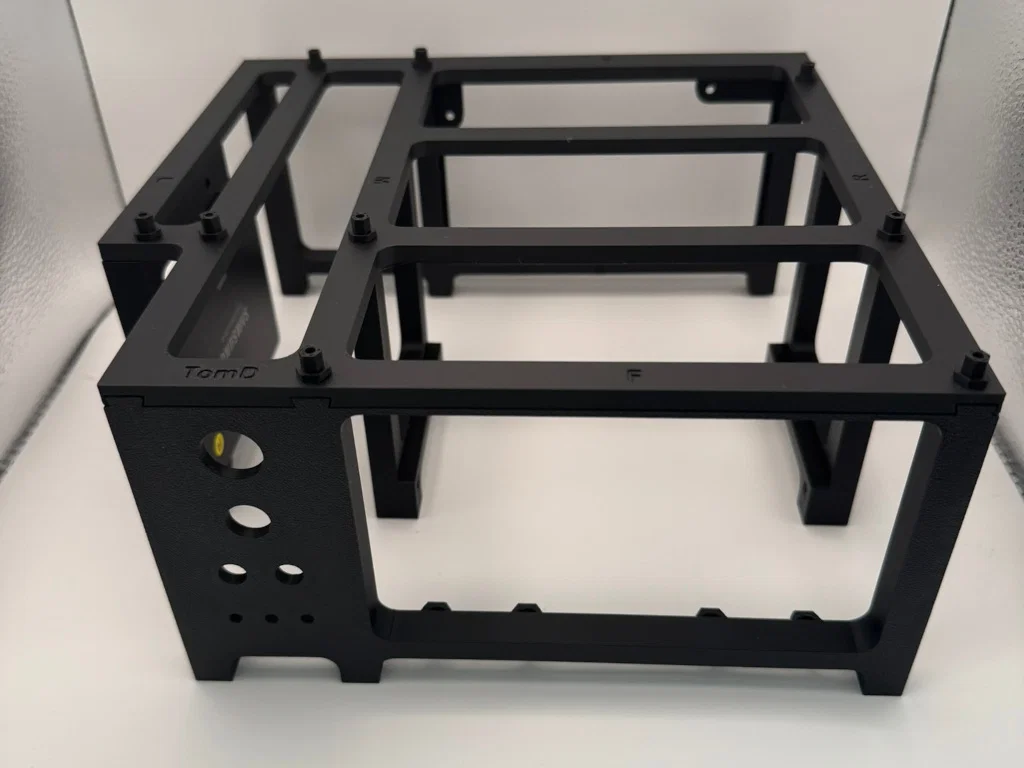

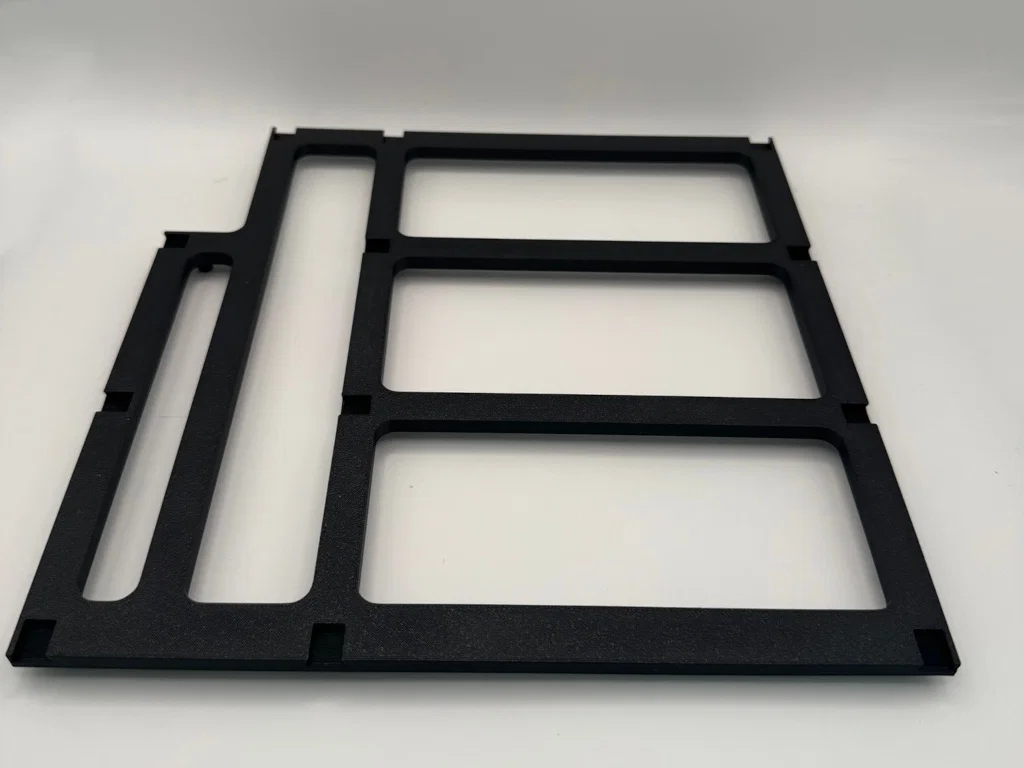

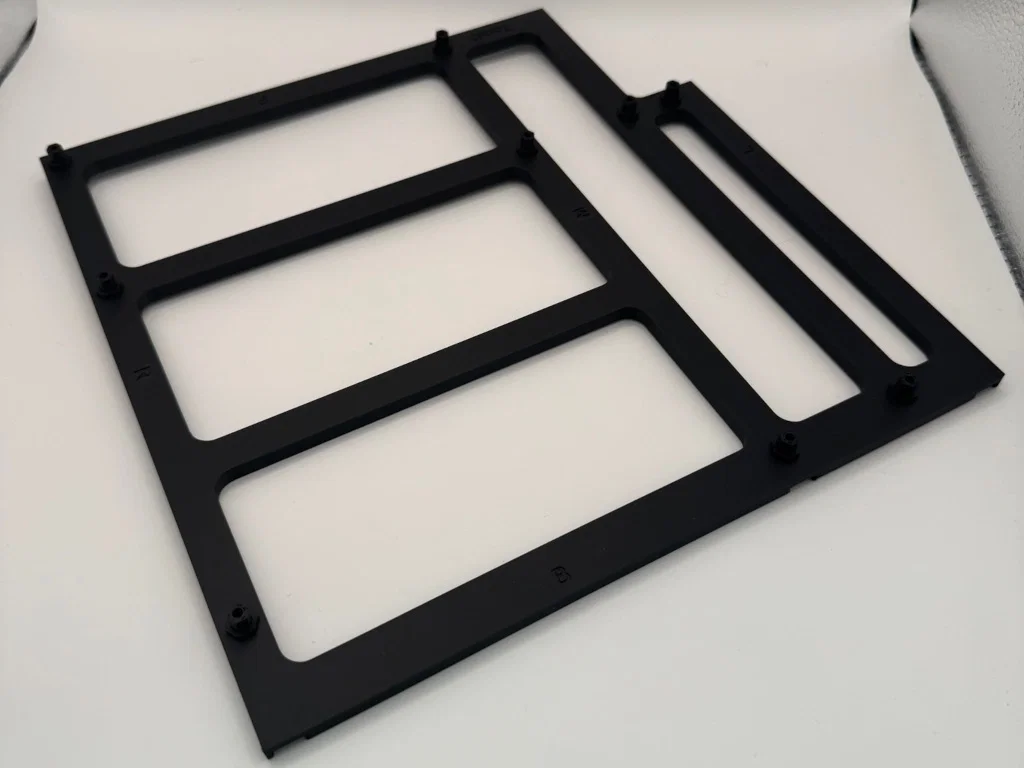

Đây là khung test bench dạng mở (open air) dành cho mainboard chuẩn micro-ATX. Khung này cũng lắp vừa mainboard ITX vì các lỗ bắt ốc tương thích với micro-ATX. Có lẽ vẫn lắp được cho mainboard ATX full-size nhưng nó sẽ bị thừa ra ngoài.

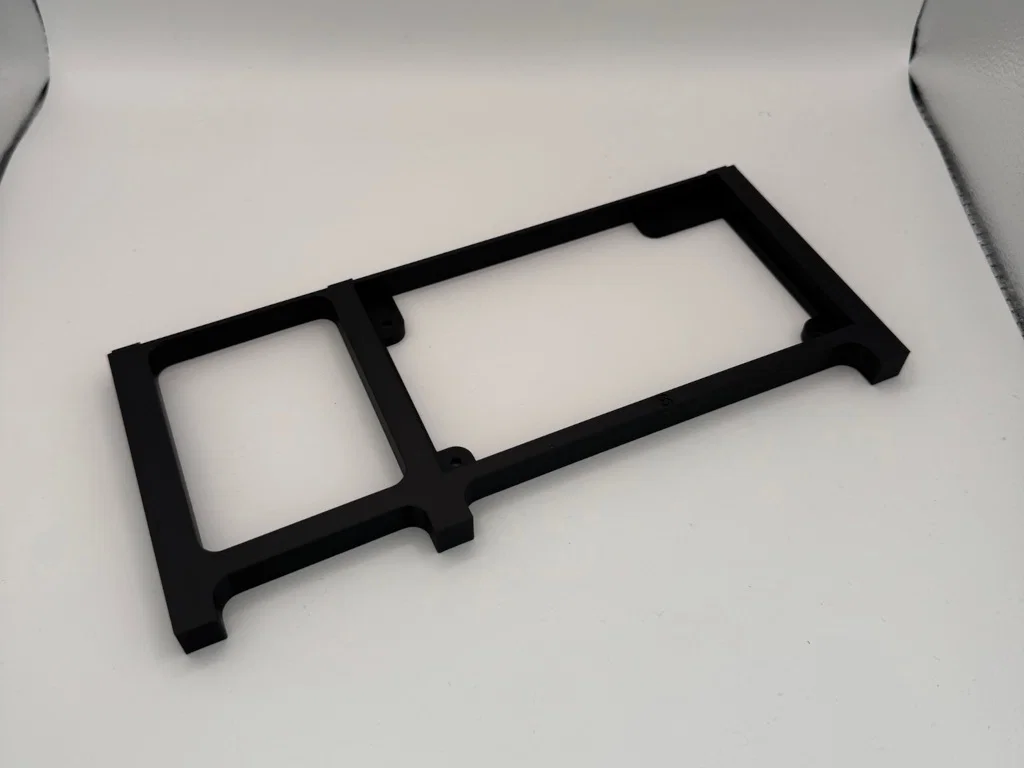

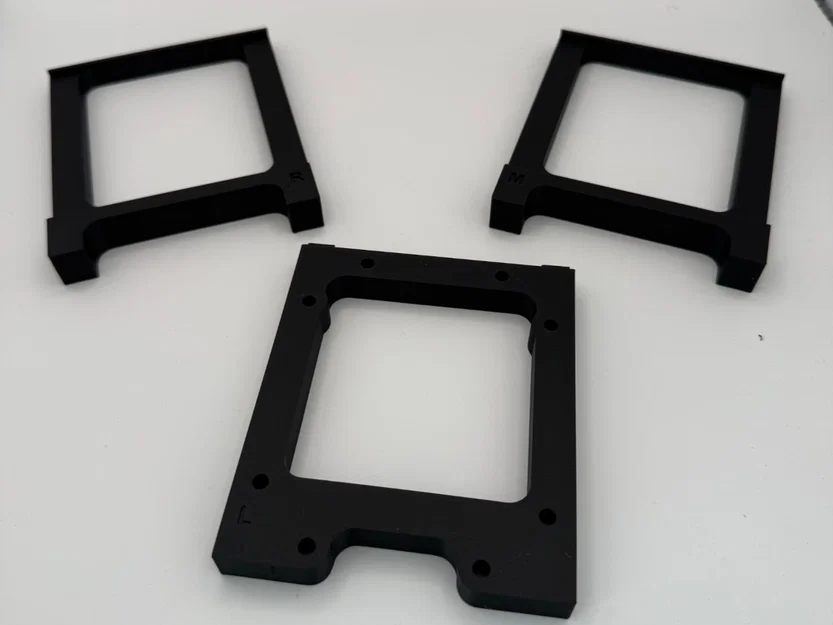

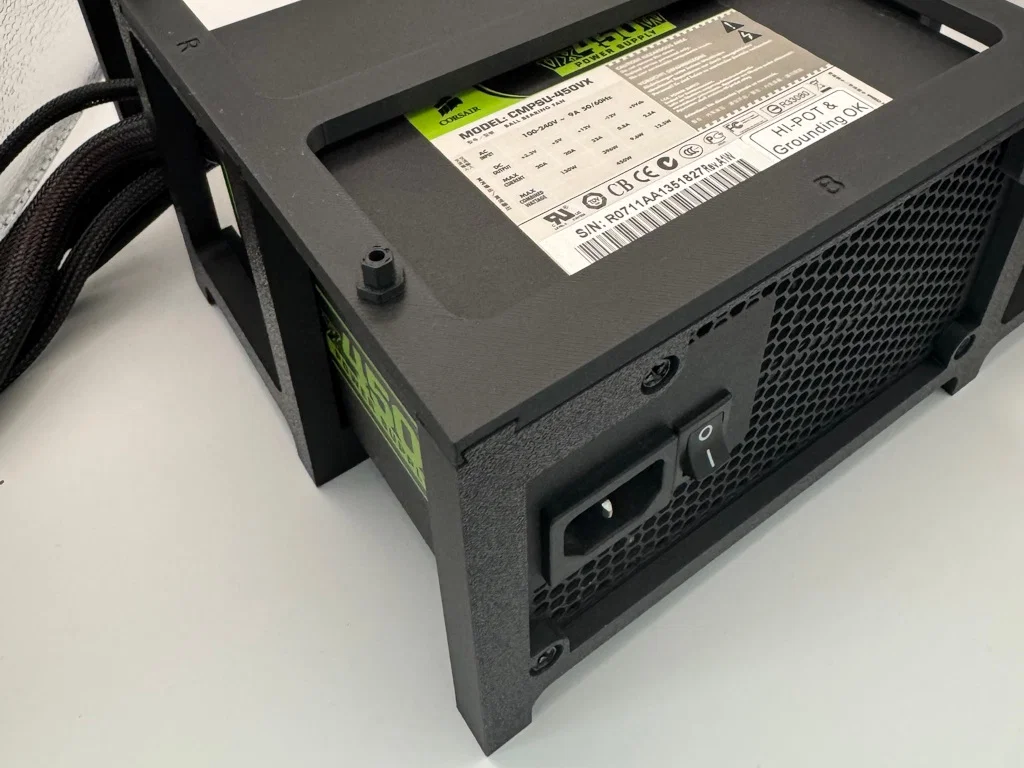

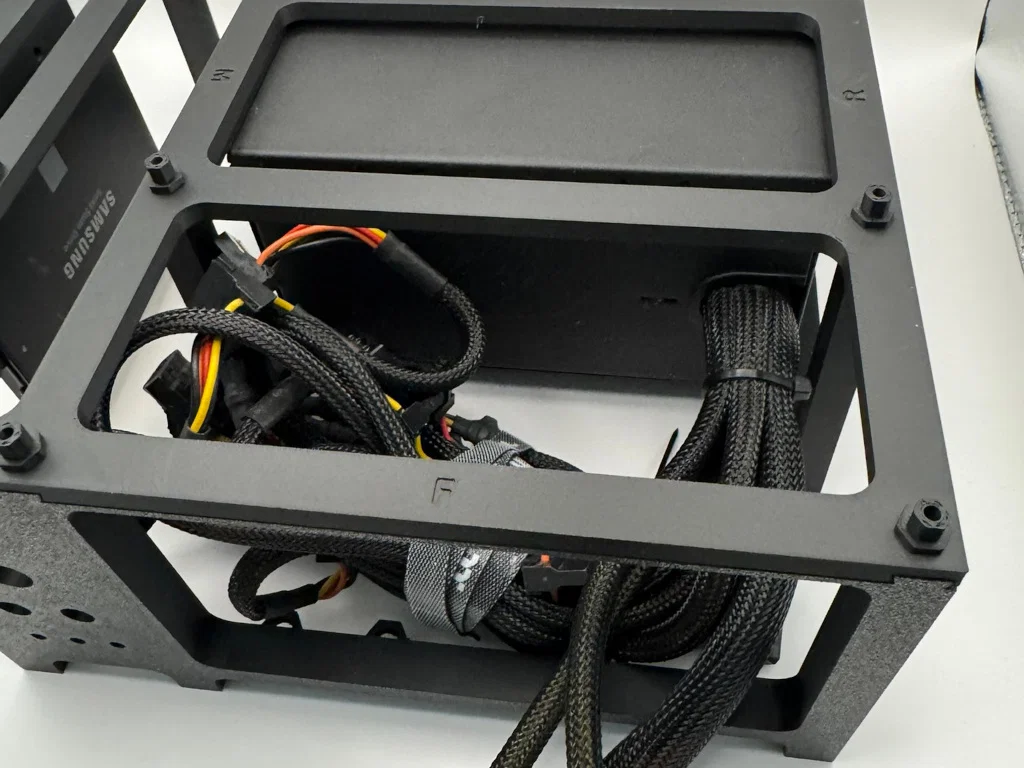

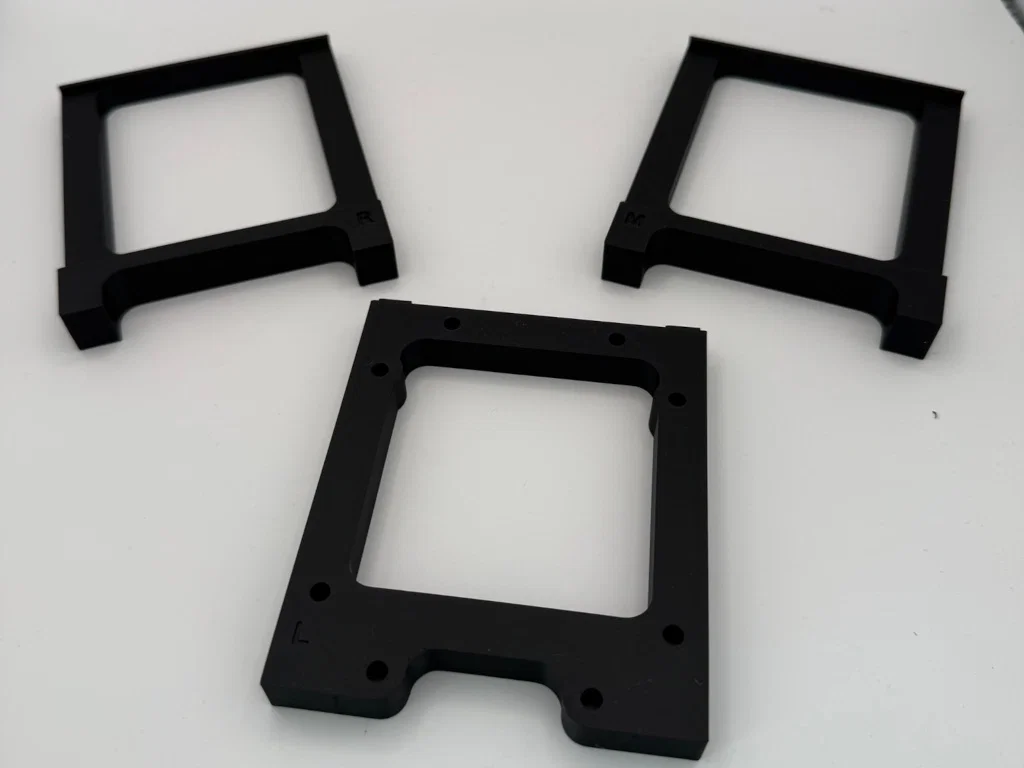

Đây là thiết kế dạng modular (mô-đun) cho phép bạn gắn thêm các thiết bị tùy nhu cầu. Hiện tại, khung hỗ trợ gắn ổ cứng SSD 2.5" hoặc HDD 3.5" và bộ nguồn (PSU) chuẩn ATX hoặc SFX. Mình đã đính kèm các phiên bản trống (blank) để mọi người có thể tự chế thêm.

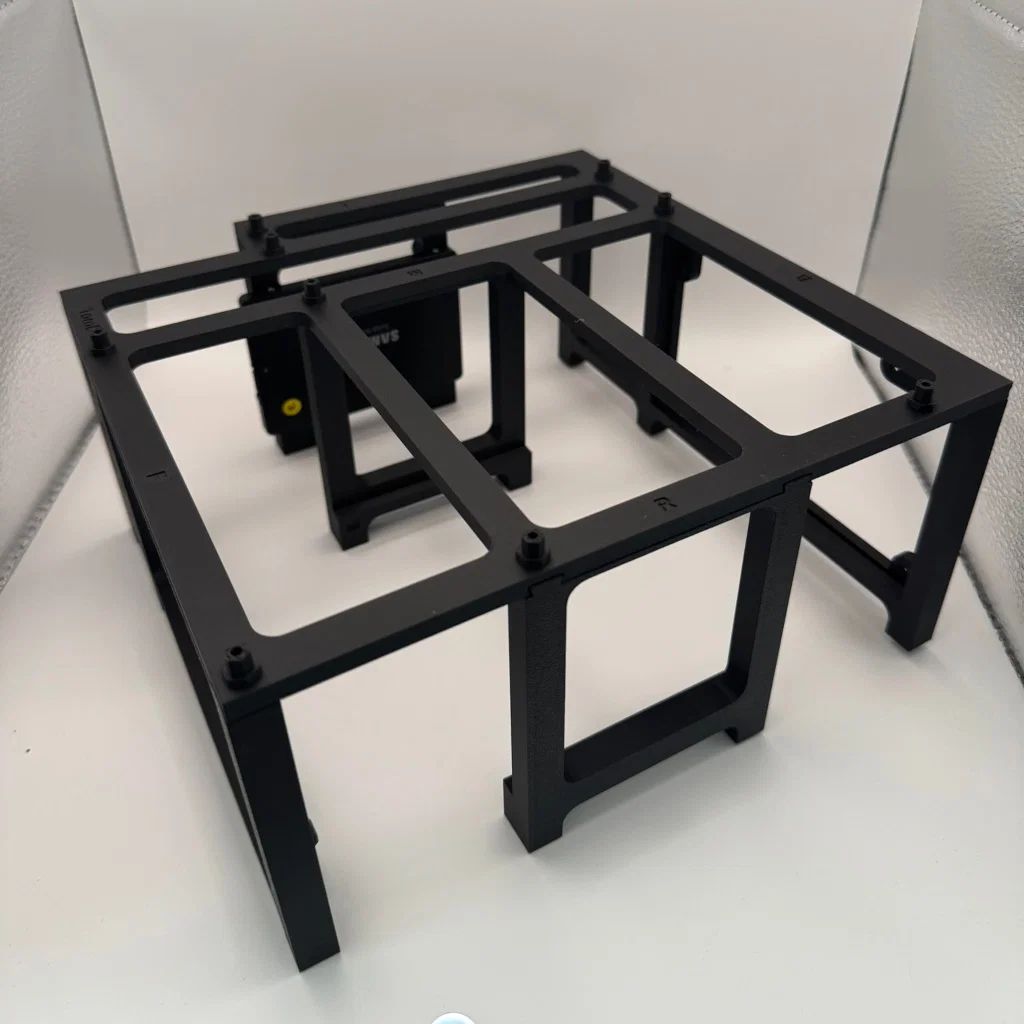

Các bộ phận được in rời và lắp ghép lại với nhau. Cấu trúc khá chắc chắn, bạn có thể dán keo nếu muốn cứng cáp hơn (tuy nhiên sẽ làm mất tính linh hoạt của thiết kế mô-đun).

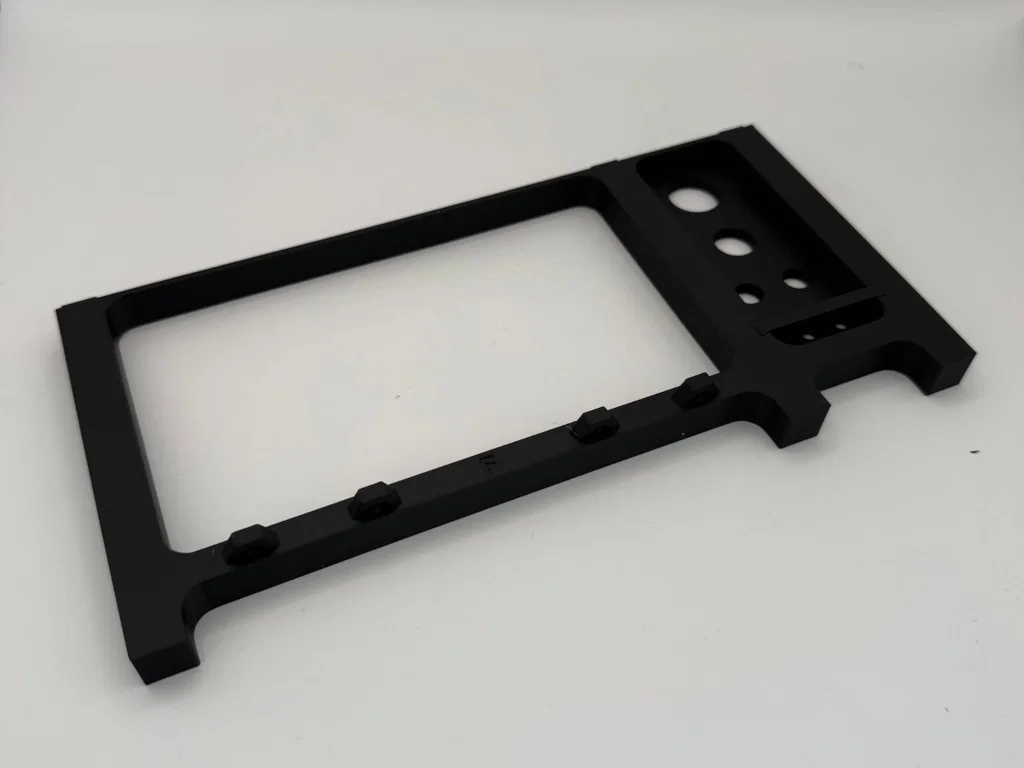

Phần mặt trước được thiết kế sẵn các lỗ cho nút nguồn, nút reset... bao gồm: 1 lỗ 16mm, 1 lỗ 12mm, 2 lỗ 8mm và 3 lỗ 4mm. Ngoài ra còn có các vị trí để cột dây rút giúp đi dây nguồn gọn gàng hơn.

Khuyên dùng vít tự ren (self-tapping screws) để bắt mainboard vào mặt trên. Hình ảnh loại vít mình sử dụng đã được đính kèm.

Khi in nhớ bật support cho các vị trí lỗ bắt vít và các khớp nối.
