Vỏ Case BC250 - The GabeTube

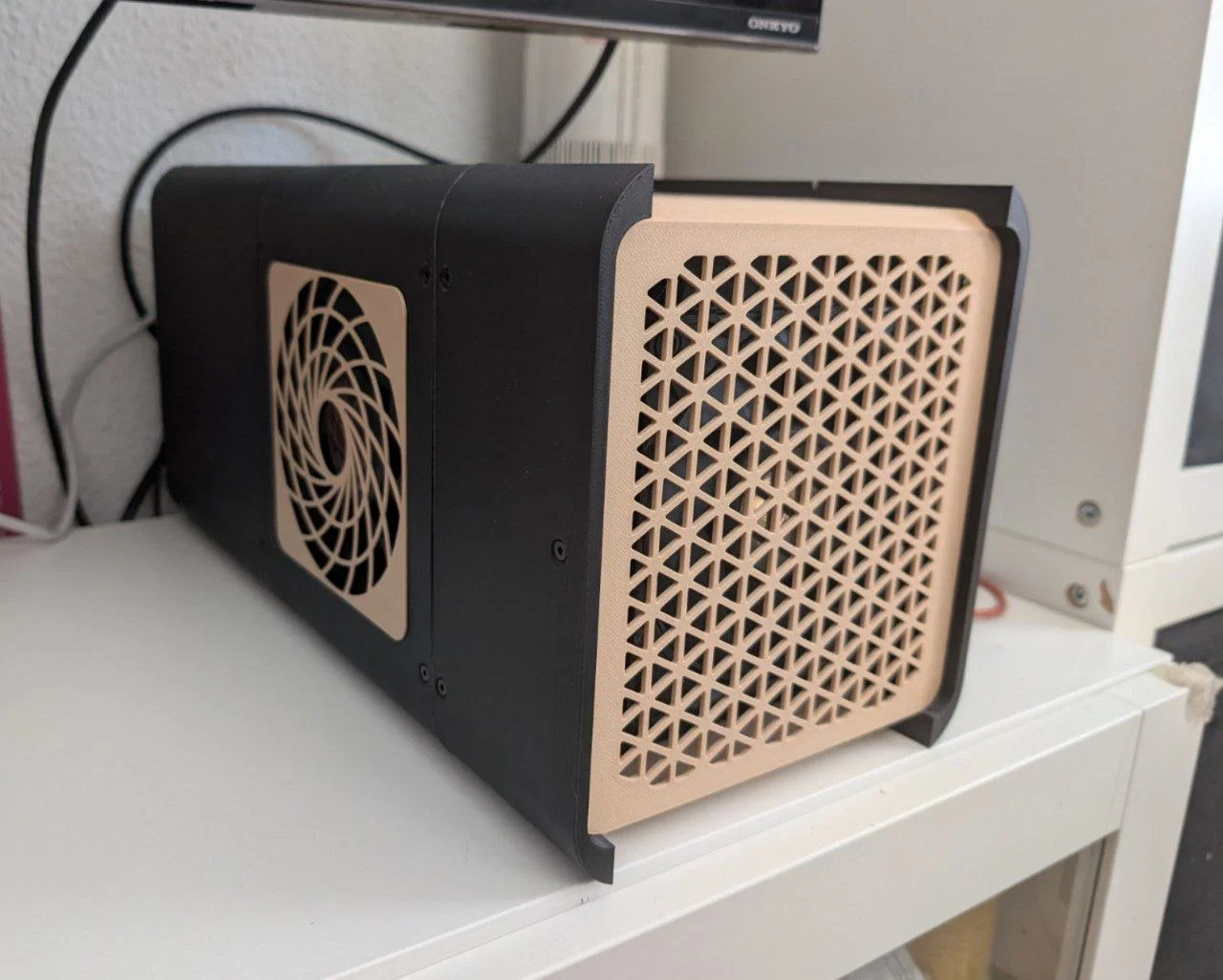

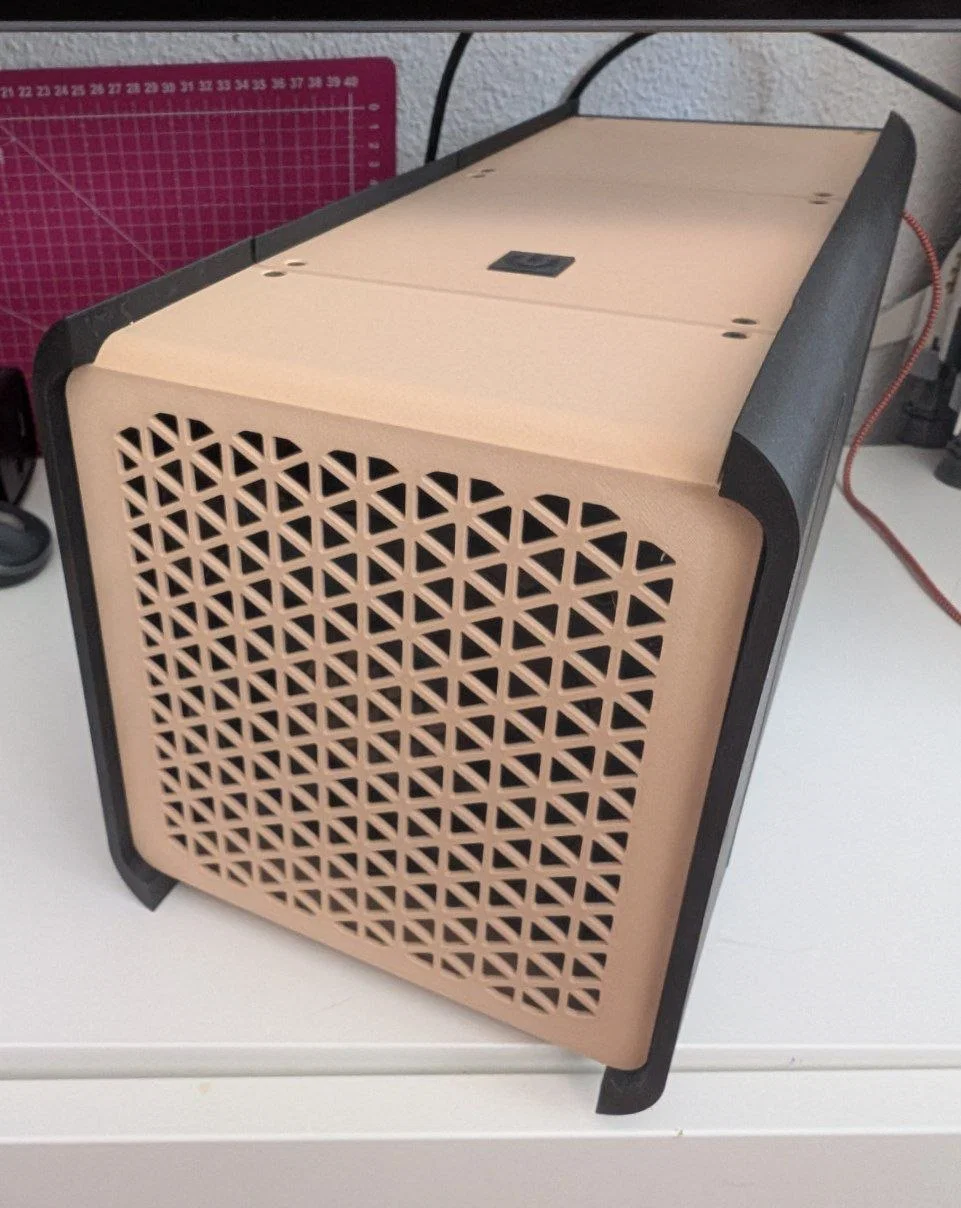

Vỏ case dành cho bo mạch AMD BC250, hỗ trợ nguồn SFX và quạt Arctic P12 Pro. Thiết kế tập trung tối đa vào hiệu năng tản nhiệt nhưng vẫn đảm bảo tính thẩm mỹ, cực kỳ phù hợp để làm máy tính đặt tại phòng khách.
Mô tả

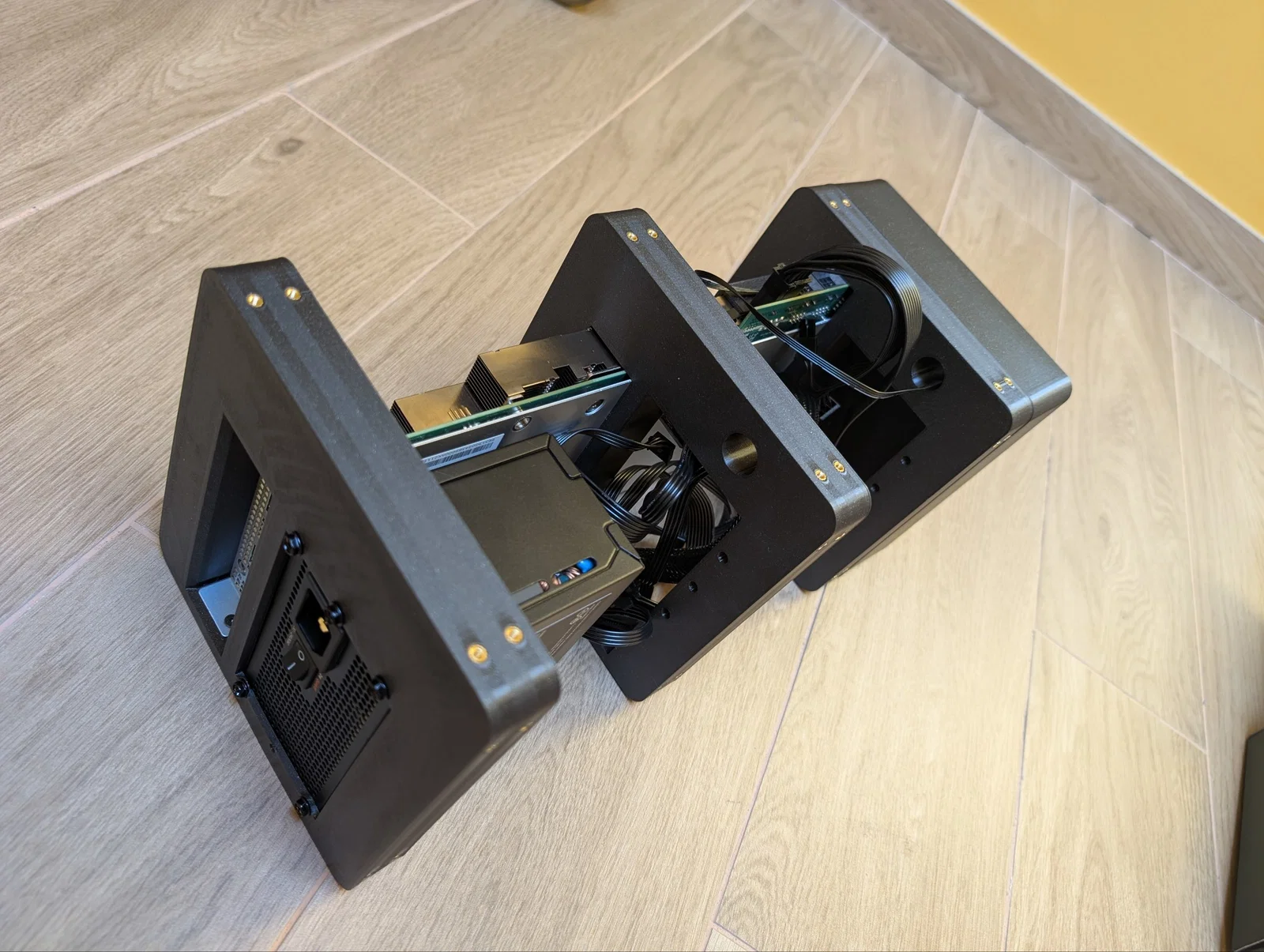

Đây là vỏ case dành cho bo mạch BC250 được biến tấu thành máy tính để phòng khách (xem thêm thông tin tại https://elektricm.github.io/amd-bc250-docs/). Trước đây không có nhiều lựa chọn hỗ trợ nguồn SFX, nên mình muốn làm một cái gì đó ưu tiên luồng khí làm mát mà vẫn giữ được vẻ ngoài đẹp mắt để đặt trong phòng khách. File thiết kế và hướng dẫn lắp ráp: https://cad.onshape.com/documents/73c51cee73cd801bfe48a8ca/w/518856edab0584c5d6ccb2cb/e/47f52deb0f8df19d04fa91e4?renderMode=0&uiState=6a4b7fc5dc35721b04a789f9. Nắp quạt được remix từ: Bạn sẽ cần chuẩn bị: Một bộ nguồn SFX 60 ốc cấy đồng (brass inserts) loại M3xL5xOD4.5 60 ốc đầu bằng (countersunk screws) M3x8 Một board ESP32 C3 cho công tắc nguồn: https://github.com/Thunkar/bc250-esp32-switch Một switch bàn phím MX tiêu chuẩn Một ít dây nối pin đực 3 quạt Arctic P12 Pro 120mm 8 nam châm tròn 6x2mm Tất cả các chi tiết đều có thể in mà không cần dùng support. Khuyên dùng nhựa PETG cho 3 phần giá đỡ (brackets) và phần che quạt (fanShroud), các phần còn lại có thể in bằng PLA.
