Vỏ hộp lọc khí Air Filter Housing

Mô tả

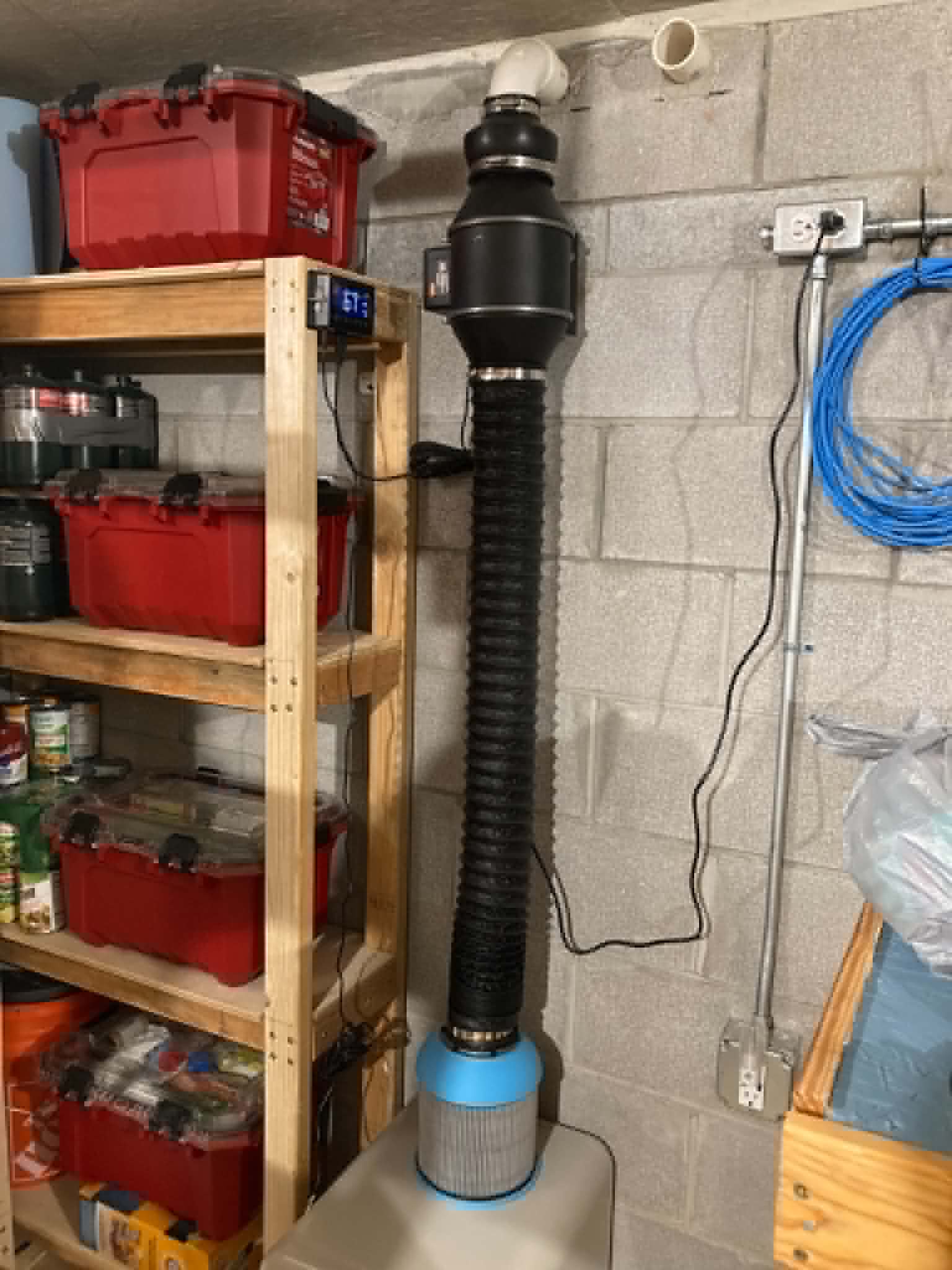

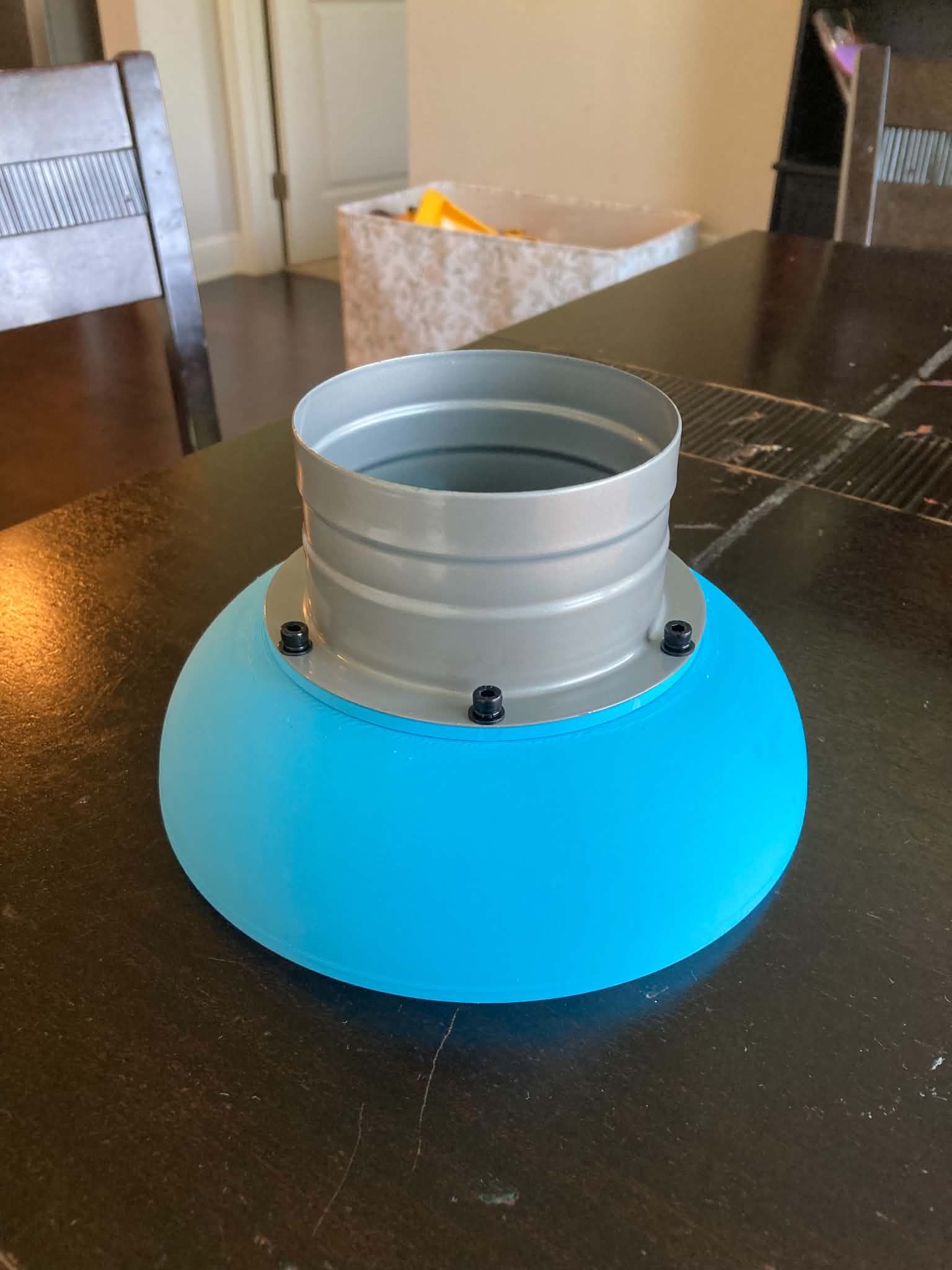

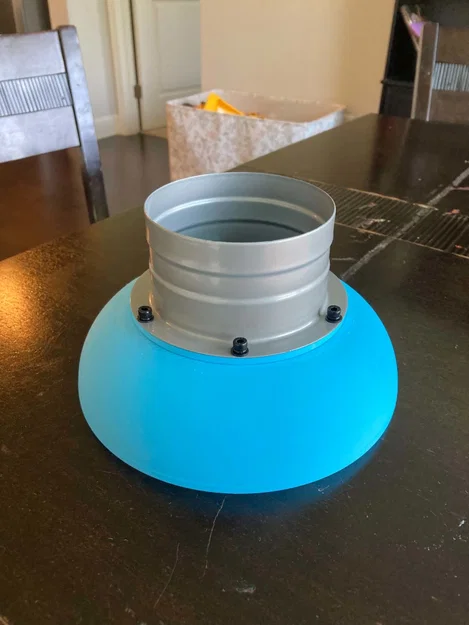

Vì cần thay thế cái hộp lọc khí cũ làm vội, mình đã thiết kế lại cái này bằng FreeCAD. File đính kèm để mọi người có thể tùy chỉnh nếu cần. Bạn chỉ cần in phần giá đỡ (strut support), nắp trên và nắp dưới là xong. Mình dùng một cái mặt bích (flange) cho ống gió mềm 4 inch bắt vít xuyên qua giá đỡ vào nắp trên. Phần nắp dưới kết nối với giá đỡ bằng thanh ren M4 hoặc M5, hoặc thanh ren 1/4 inch nếu bạn chịu khó khoan rộng lỗ ra một chút.

Danh sách linh kiện

6 x M4 heat set brass inserts (ốc cấy nhiệt)

6 x M4 ốc vít / long đền vênh / long đền phẳng

1 x Thanh ren M5 / M4 / 1/4 inch

2 x M5 / M4 / 1/4 inch long đền vênh / long đền phẳng / đai ốc

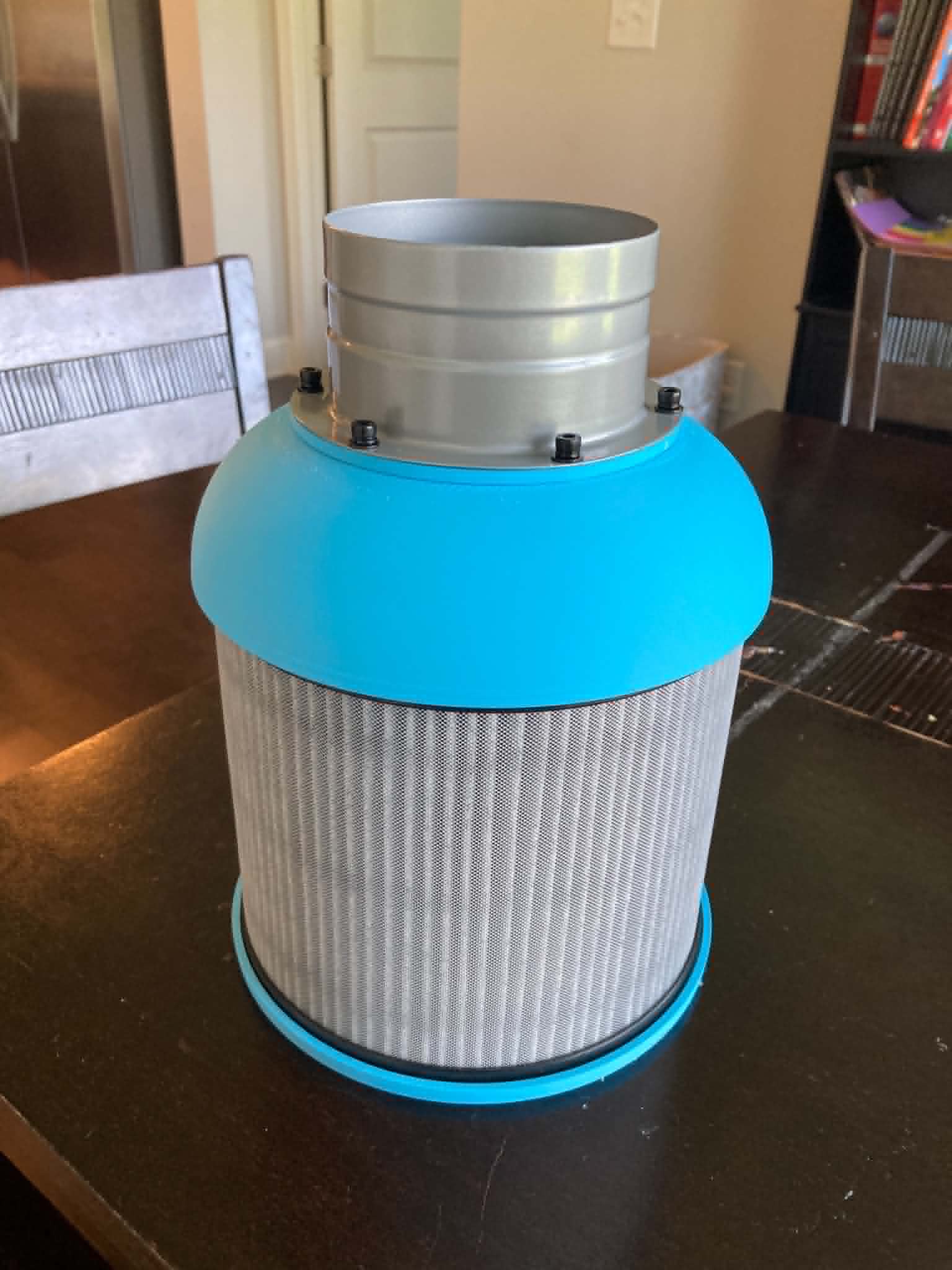

1 x Lõi lọc khí

1 x Mặt bích cho ống gió mềm 4 inch (có thể in nếu muốn, cần chỉnh sửa chút)

Hướng dẫn lắp ráp

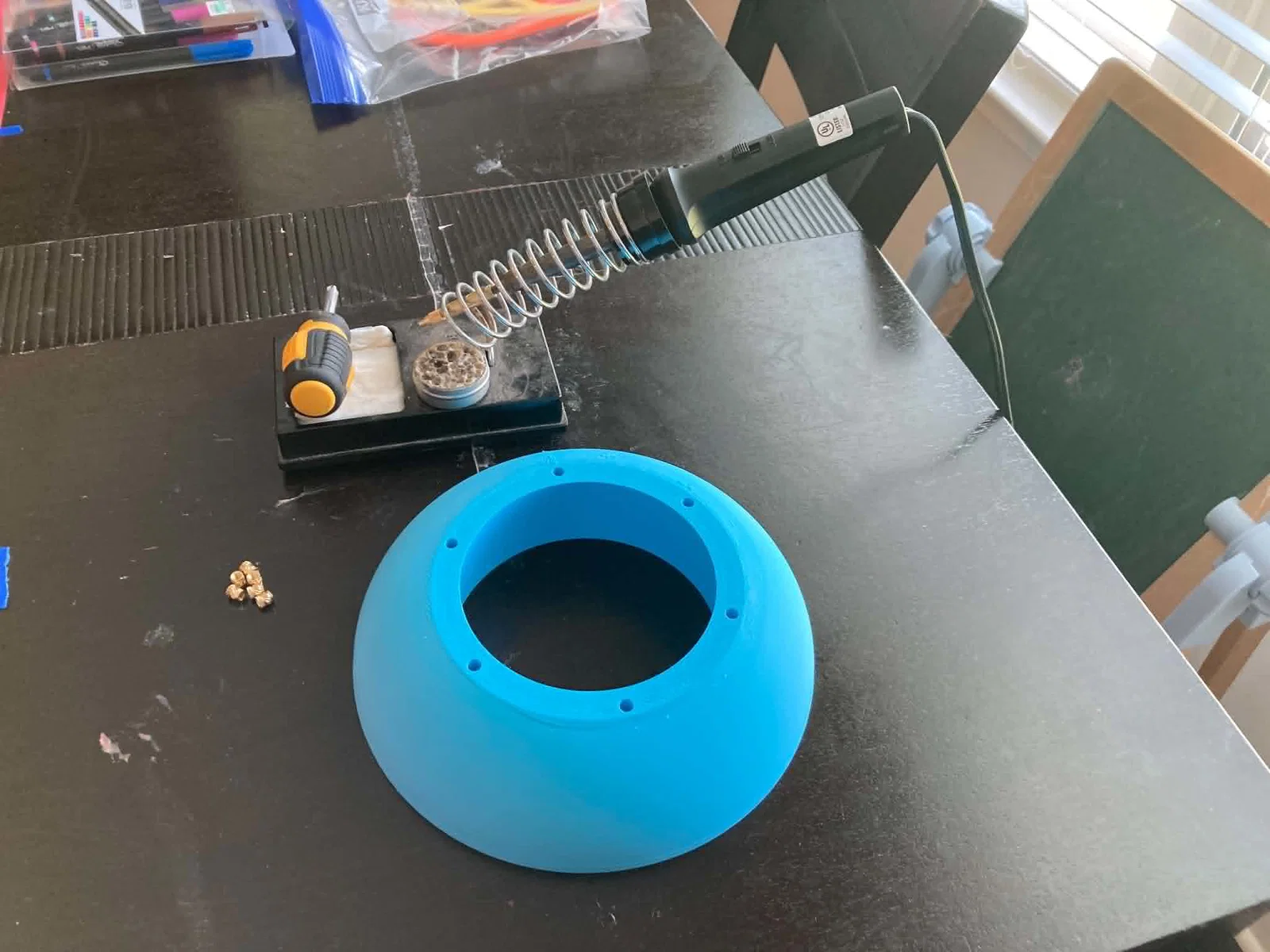

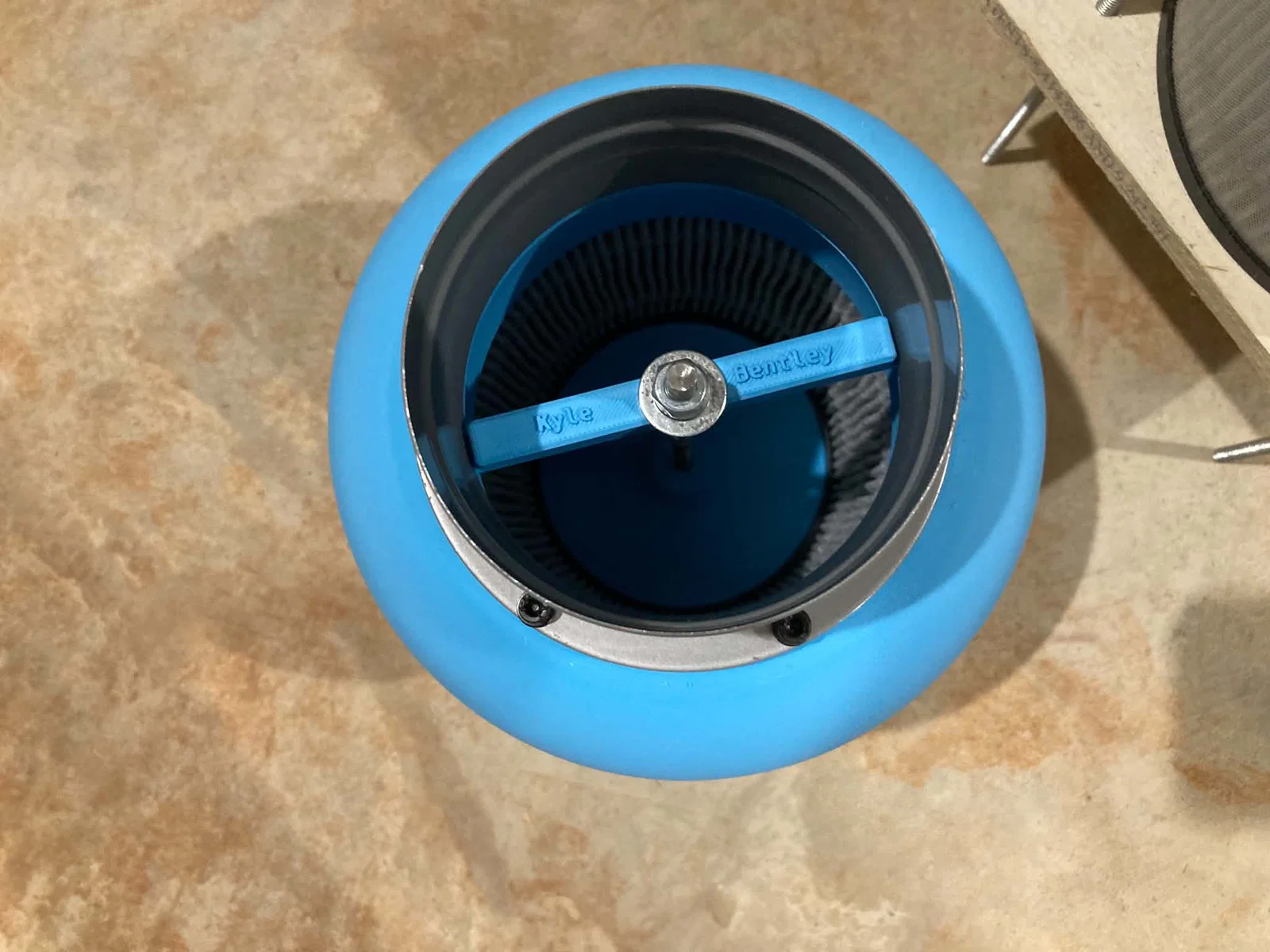

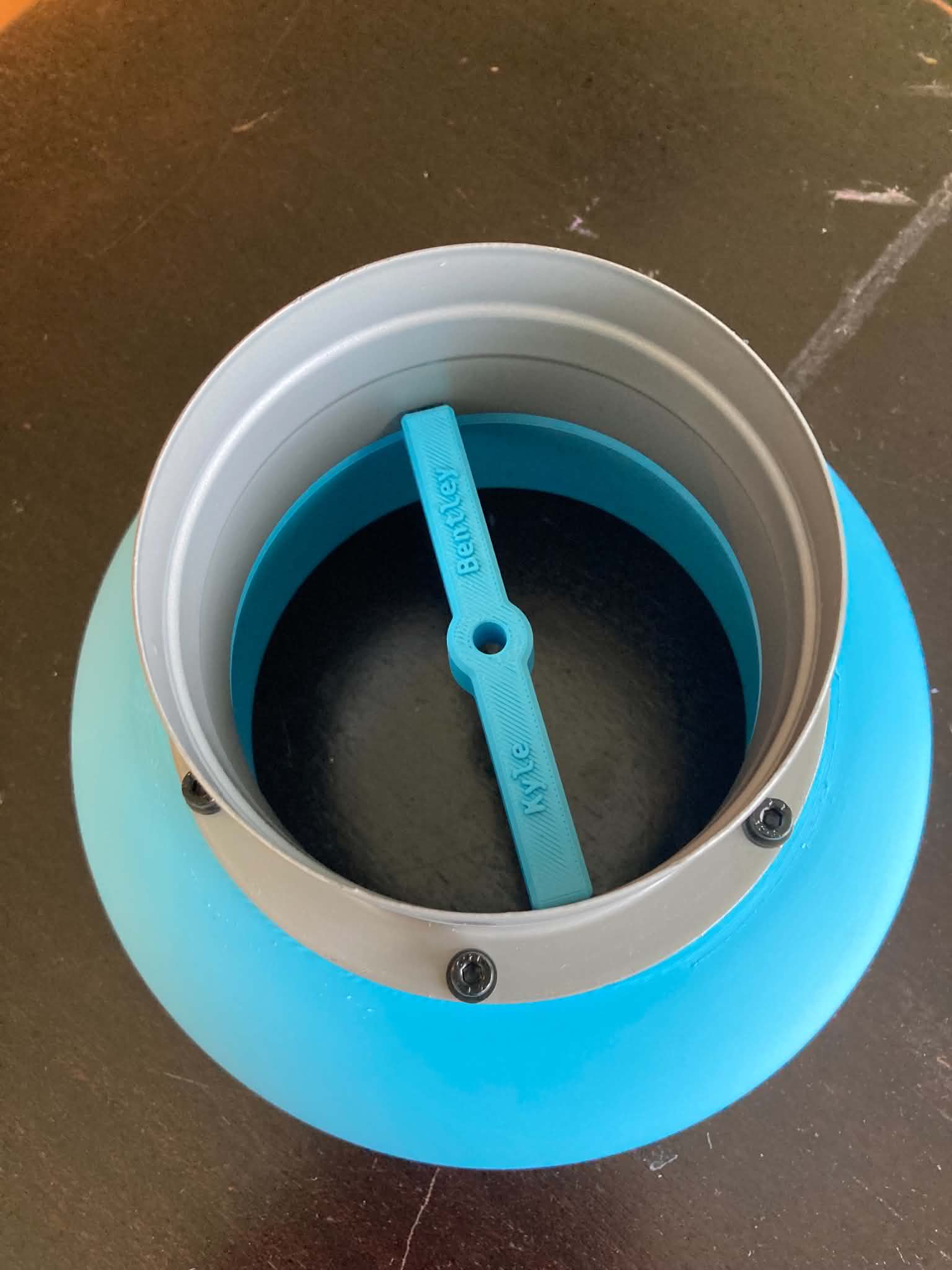

Dùng mỏ hàn hoặc dụng cụ ép để lắp các ốc cấy M4 vào. Phần giá đỡ đặt lên trên nắp, rồi bắt vít mặt bích xuyên qua đó. Dùng thanh ren để cố định phần nắp dưới chặt vào lõi lọc.

Lưu ý khi in

Mình dùng nhựa PLA, kích thước in ra lắp vào rất chuẩn. Nếu dùng PETG thì có thể cần chỉnh lại thông số một chút. Nắp trên mình in mà không cần support, để mặt có lỗ vít hướng xuống dưới. Nắp dưới thì cần support ở lỗ trung tâm. Mình để 5 lớp tường cho nắp trên với độ dày 5% infill. Các bộ phận khác in 3 lớp là đủ, nhưng tùy các bạn muốn chỉnh sao cho chắc chắn cũng được. Không cần siết quá chặt để giữ nắp dưới đâu nhé.

Linh kiện mua ngoài:

https://www.amazon.com/PATIKIL-Connector-Straight-Exhaust-Ventilation/dp/B0BRD3WNYT
