Ender 5 Plus + Nozzle Wiper và khuôn silicone

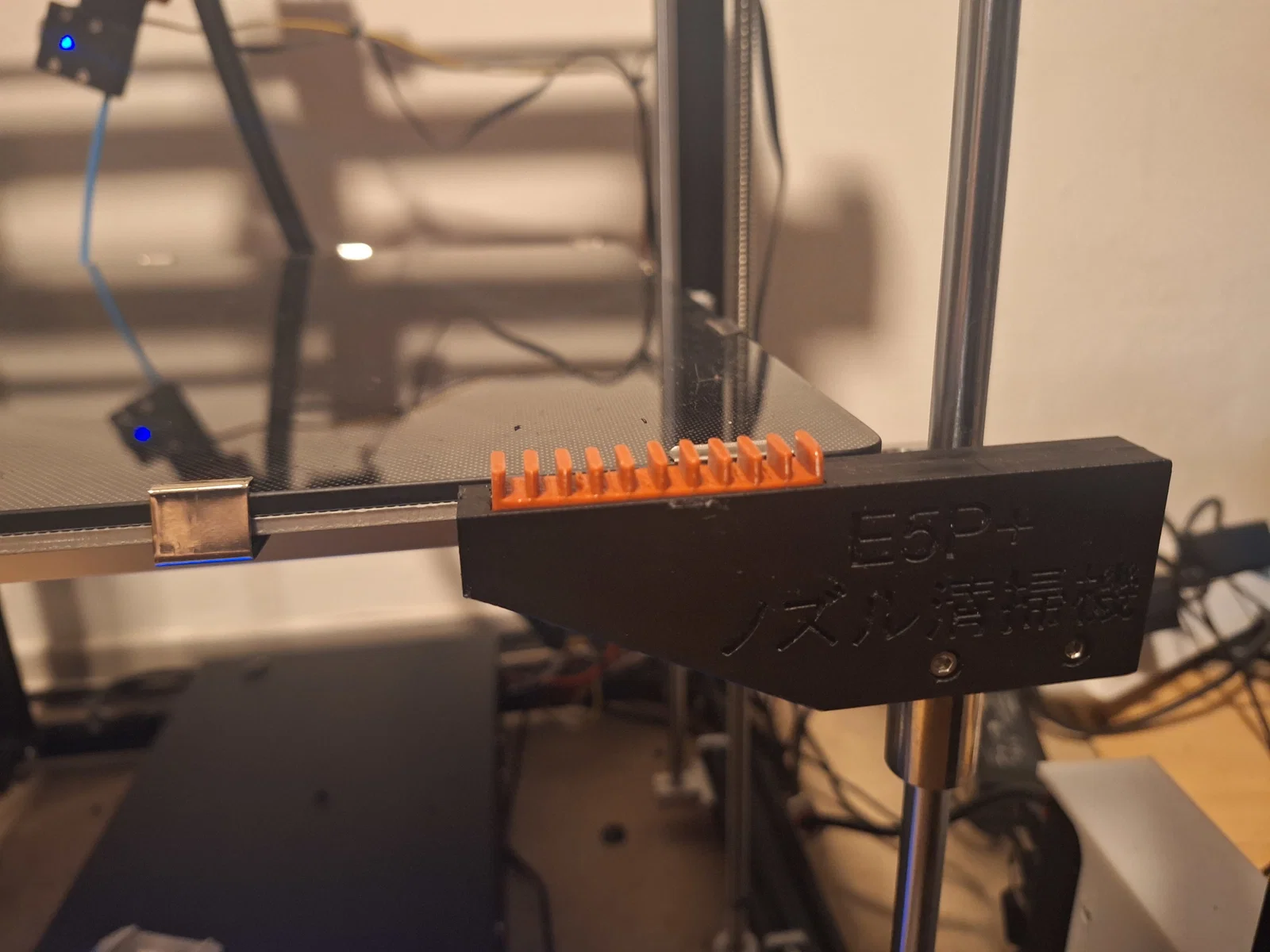

Ender 5 Plus Nozzle Wiper & (Thiết kế khuôn Silicone)

WARNING READ:

Bạn sẽ phải tháo 2 cái pát/góc ở 2 góc trước phía trên và dời vị trí của chúng. Hoặc in loại low profile, vì đầu in cần chạy tới Y -10 hoặc -15, mà chuyện này chỉ làm được khi tháo các pát đó ra. Ngoài ra thiết kế này không hợp với mấy tool head kiểu to/bự, vì sẽ tông vào khung trước.

Sau khi lướt qua các mẫu nozzle wiper có sẵn cho Ender 5 Plus, mình không tìm được cái nào đúng “gu” thẩm mỹ mình muốn, nên tự thiết kế một cái.

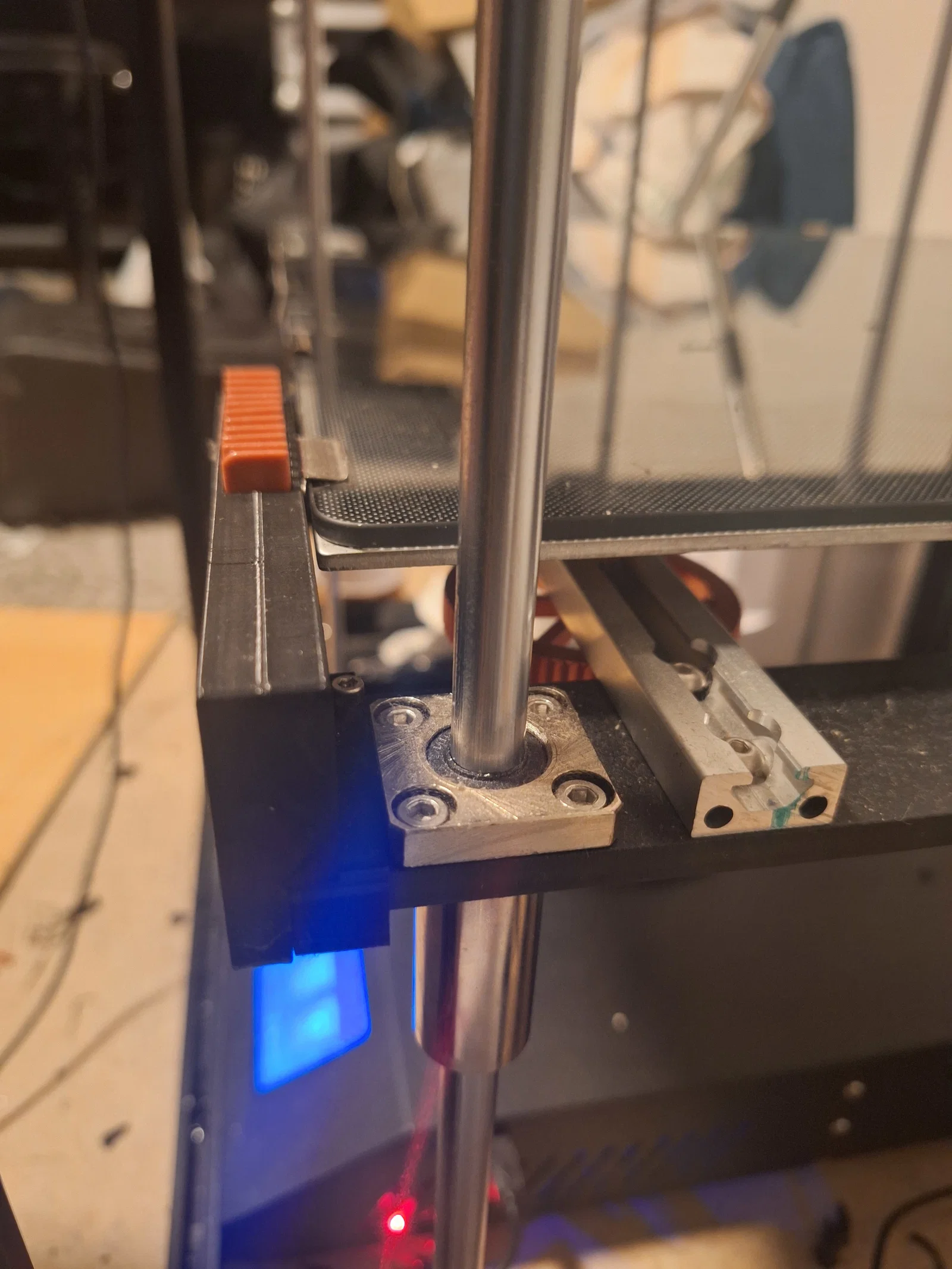

Thiết kế này bắt vào một lỗ có sẵn trên phần khung đế trục Z, mình nghĩ lỗ đó nguyên bản dùng trong quá trình sơn tĩnh điện ở nhà máy. Không cần khoan hay chỉnh sửa vĩnh viễn gì trên máy in.

Phần cứng cần chuẩn bị

• 2 × ốc cấy nhiệt M3 (loại ngắn hoặc tiêu chuẩn, nhưng không dùng loại siêu dài)
• 1 × vít M3 × 10 mm
• Silicone 2 thành phần chịu nhiệt cao (cứng hoặc bán cứng)

Cá nhân mình dùng silicone 2 thành phần đóng rắn bằng phản ứng hoá học, chịu nhiệt tới 350°C; nhưng silicone chịu nhiệt cao tương đương thì chắc cũng dùng ổn.

Đổ silicone (Casting)

Trước khi đổ silicone, xịt nhẹ vào lòng khuôn một ít nước rửa chén pha với nước. Cái này đóng vai trò như chất chống dính đơn giản, giúp lấy miếng silicone sau khi đóng rắn ra khỏi khuôn dễ hơn nhiều.

Quan trọng: Dùng silicone 2 thành phần đóng rắn hoá học. Không dùng silicone đóng rắn bằng không khí (air-curing), vì thường không phù hợp cho ứng dụng này.

Khuyến nghị in

Vật liệu:

• PETG

• ABS

• ASA

• Các loại filament kỹ thuật chịu nhiệt khác

Không in phần này bằng PLA, vì nhiệt quanh khu vực bed về lâu dài có thể làm nó biến dạng.

Thiết lập khuyến nghị:

• Infill 10% là dư xài.

• In mẫu theo phương đứng, với đầu nhỏ “nhọn” hướng lên trên.

• Số lớp tường (wall) và layer height thì tuỳ bạn. Mẫu này khá “dễ chịu”, không quá kén.

Installation

Gắn ốc cấy nhiệt, đổ/đúc phần silicone, bắt chặt đế wiper bằng vít M3 là xong, dùng được liền.

Khi đặt insert vào khuôn, nhớ để mặt có vát (chamfer) hướng lên (nó hoạt động như một cái ngàm/neo giữ). Dùng cái insert thứ 2 xoay 90 độ làm “gối/điểm tựa” cho nó đóng rắn và luồn một con vít M3x10mm xuyên qua. Bạn có thể để mặt insert ngang (flush), hoặc nhấn chìm xuống 1–2 mm để cứng cáp hơn.

Để dùng đủ chức năng, bạn cần thêm lệnh lau nozzle vào start G-code của máy. Mình sẽ upload start G-code của mình để tham khảo sau khi restore xong máy.

Nếu bạn cải tiến thiết kế hoặc làm biến thể riêng, mình rất muốn được xem thành quả của bạn. Chúc in vui vẻ!

PS: nếu lỗ của bạn nằm phía bên kia, hãy mirror tất cả các part.
