Bộ khung testbench DIY Micro PCIe SlimSAS 8654 eGPU in 3D

Tổng quan

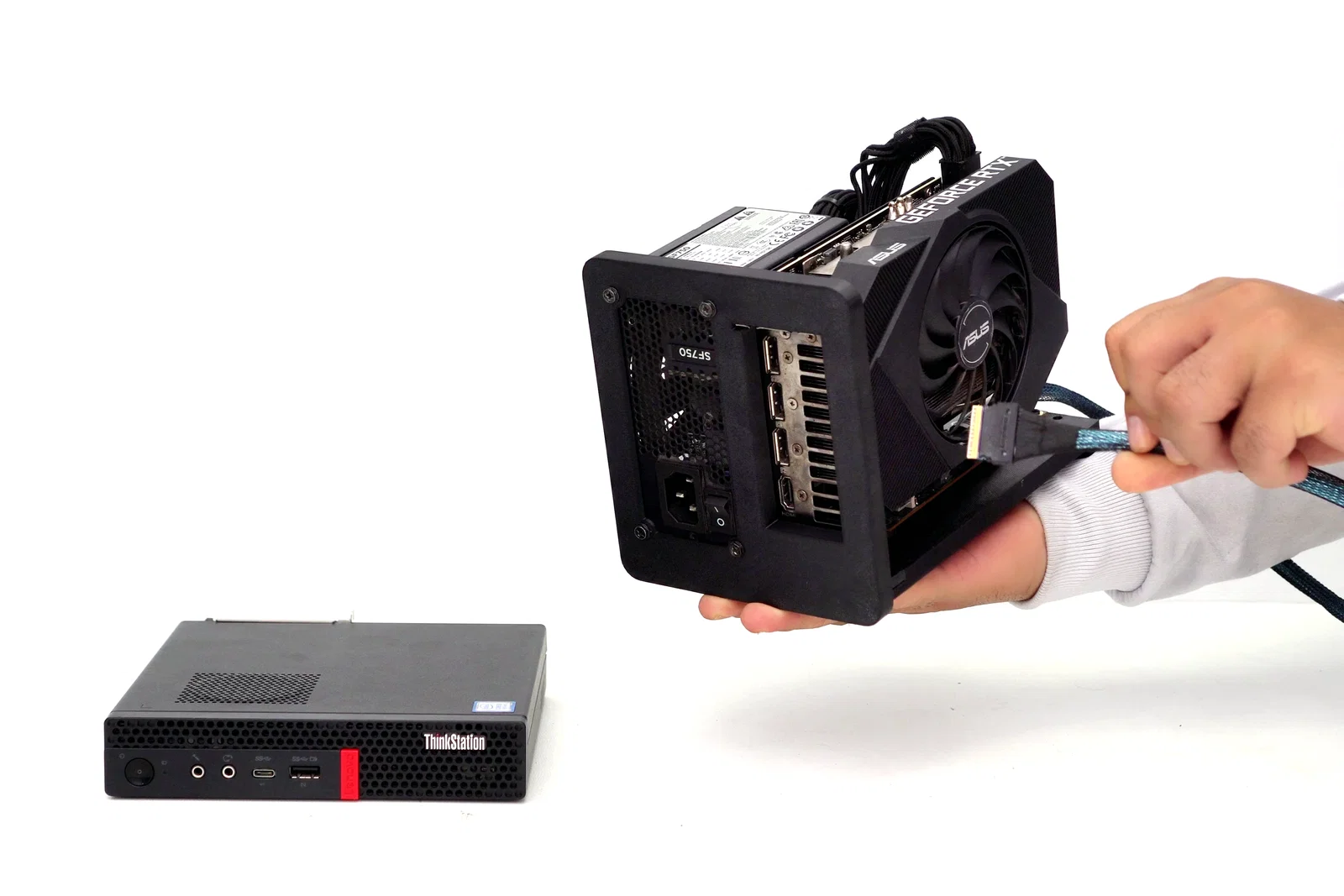

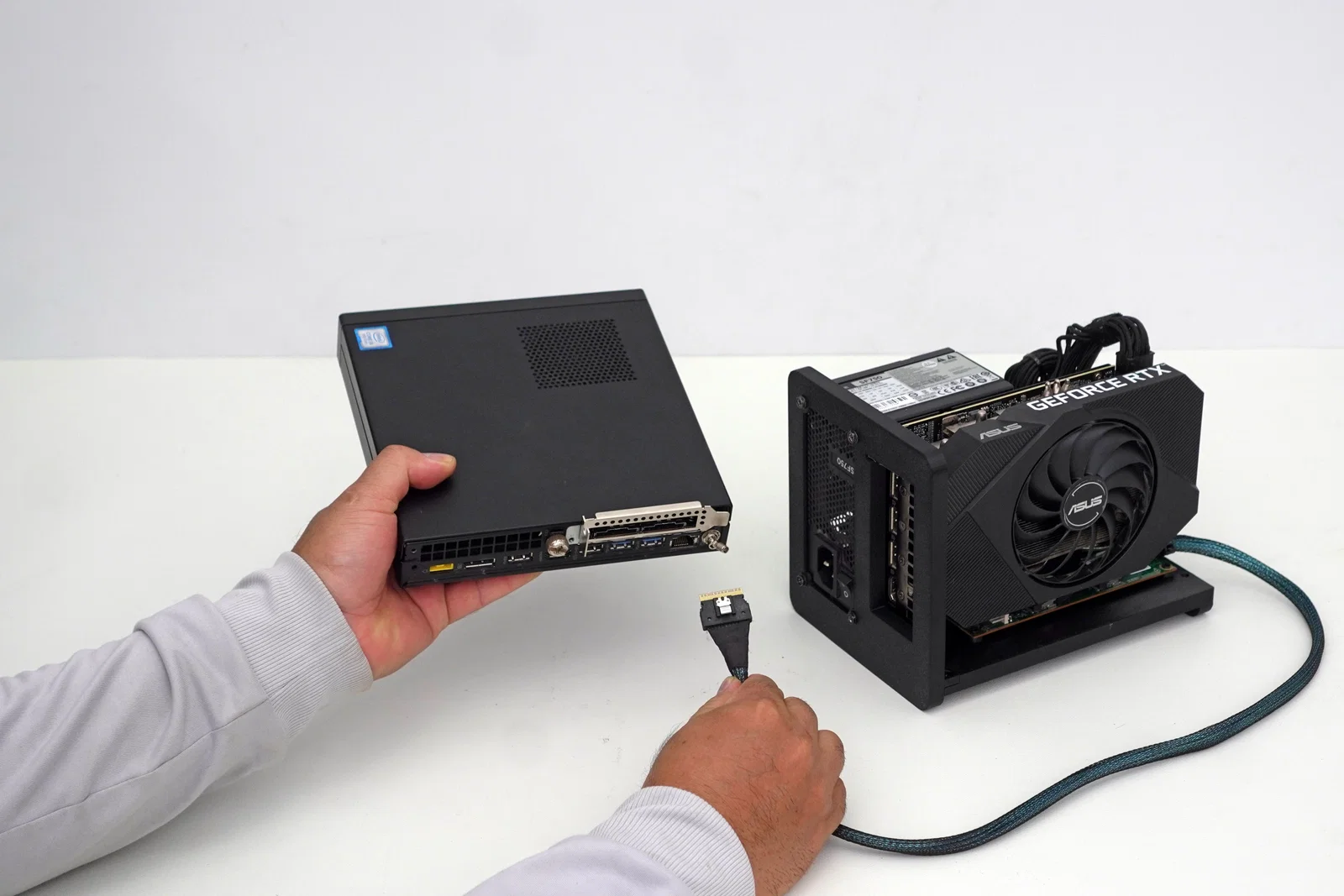

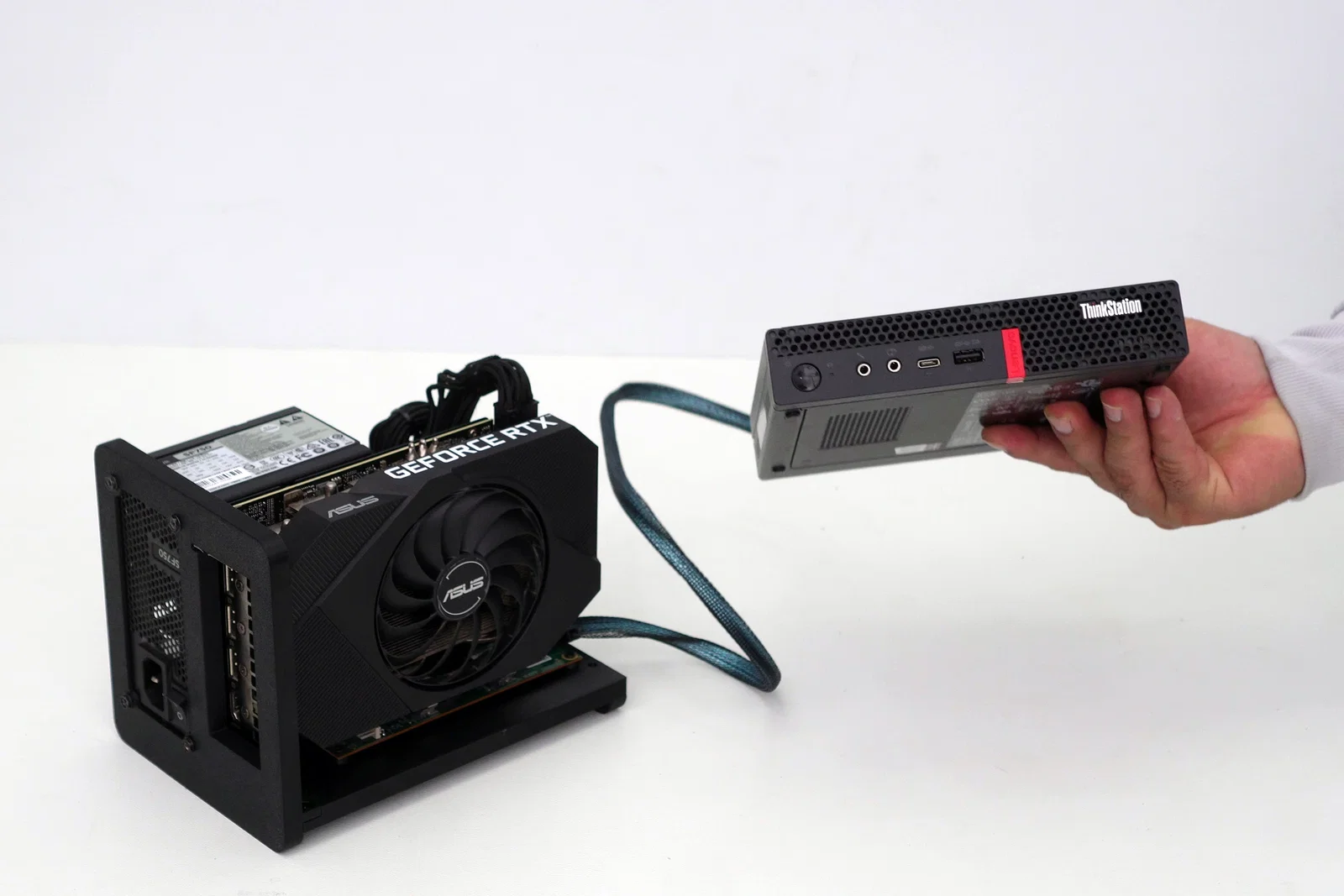

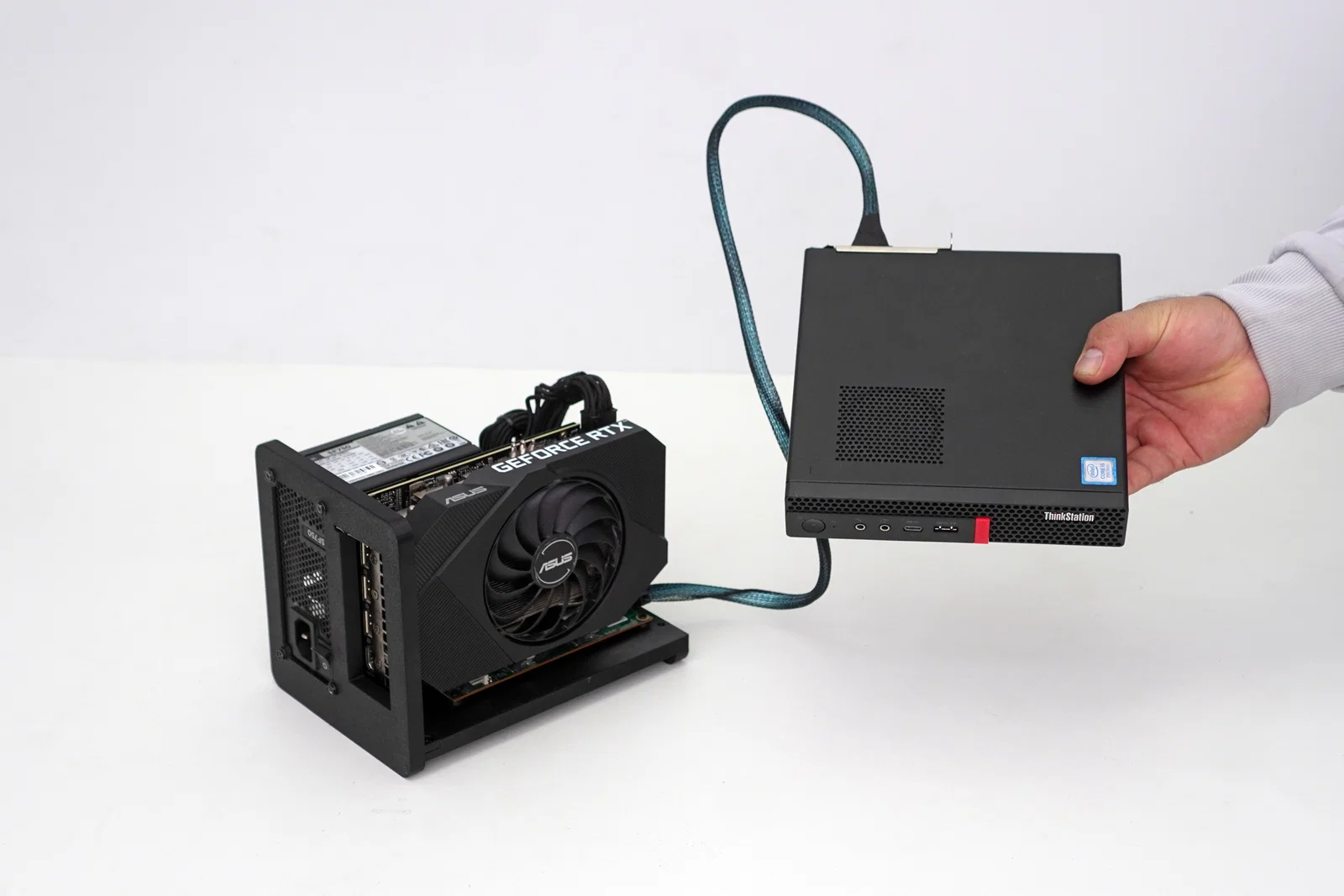

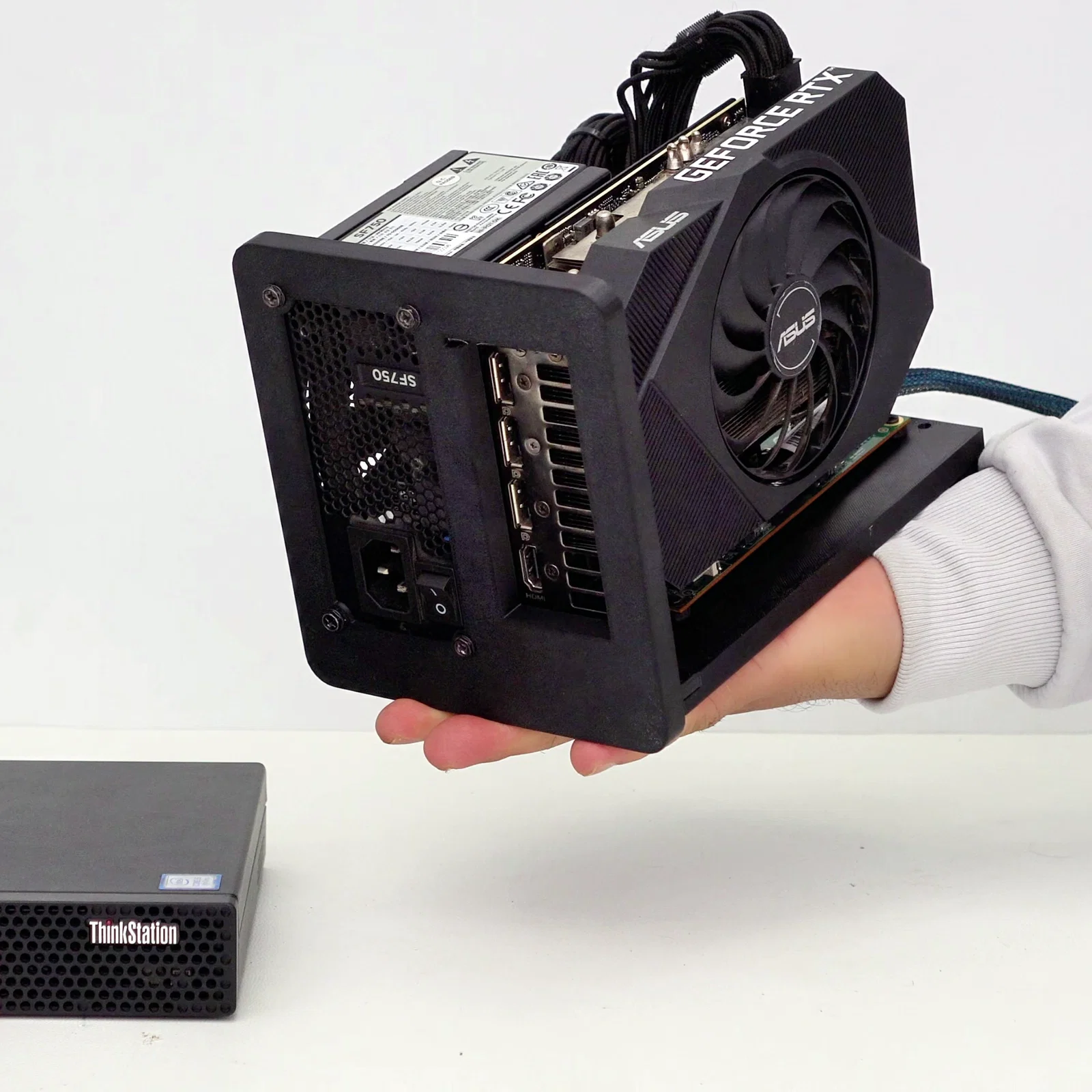

Đây là bộ khung (testbench) in 3D nhỏ gọn, tùy chỉnh được thiết kế dành riêng cho cấu hình eGPU sử dụng Micro PCIe SlimSAS 8654. Nó cung cấp một khung mở an toàn và ngăn nắp để gắn card đồ họa rời, bo mạch chuyển đổi SlimSAS và bộ nguồn (PSU). Đây là lựa chọn hoàn hảo cho những bạn đam mê phần cứng, các tín đồ chơi hệ máy nhỏ gọn (SFF) và bất kỳ ai muốn khai thác tốc độ tối đa của PCIe x8 trên các dòng mini PC như Lenovo Tiny mà không làm bừa bộn bàn làm việc.

Thiết kế tập trung vào sự cứng cáp, luồng gió tối ưu và chiếm ít diện tích nhất có thể, đảm bảo phần cứng của bạn luôn được giữ cố định an toàn trong những lúc benchmark hay cày game nặng.

Hướng dẫn in

Để đảm bảo bộ khung chịu được nhiệt độ và trọng lượng của card đồ họa cùng bộ nguồn, bạn hãy làm theo các khuyến nghị sau:

• Chất liệu: ABS hoặc ASA là lựa chọn tối ưu nhất nhờ khả năng chịu nhiệt và độ bền kết cấu tuyệt vời. PETG có thể dùng thay thế, nhưng không nên dùng PLA vì nhiệt độ tỏa ra từ GPU/PSU có thể làm nhựa bị biến dạng.
• Infill: 30% đến 40% (nên chọn kiểu Grid, Gyroid hoặc Honeycomb để đạt độ cứng tốt nhất).
• Vách/Perimeters: 3 đến 4 lớp tường để giữ ốc vít được chắc chắn.
• Supports: Không cần support—mô hình đã được tối ưu hóa để in sạch mà không cần hỗ trợ.
• Độ bám dính: Không cần brim (trừ khi máy in của bạn gặp khó khăn với việc co ngót ABS/ASA trên bàn in).

Linh kiện yêu cầu

Để lắp ráp testbench eGPU này, bạn cần chuẩn bị các linh kiện sau:

Ốc vít & ốc cấy:

• 6 x M3 x 5mm (OD) x 5mm (Chiều dài) Brass Knurled Insert Nuts (ốc cấy đồng để nung chảy vào các vị trí lắp đặt).
• 6 x M3 x 8mm Screws / Bolts (để cố định bo mạch chuyển đổi và giá đỡ GPU).

Linh kiện PC:

• Card đồ họa: Tùy chọn.
• Bộ nguồn: PSU chuẩn SFX (ví dụ: Corsair SF750) https://amzn.to/4wagIiz
• Adapter: PCIe x16 sang 2x External Micro PCIe SlimSAS 8654 https://amzn.to/4v7i2lB
• Adapter: 2x Micro PCIe SlimSAS 8654 sang PCIe x16 https://amzn.to/3R8ezoM
• Cáp: Cáp SlimSAS 8654 chất lượng cao https://amzn.to/4eBjd7T
• Kích nguồn: Đầu nối 24-pin ATX PSU jump starter (để nối tắt chân PS-ON và Ground giúp PSU chạy rời).

Mini PC có khe PCIe:

• Dell Precision 3260 (2.3L) https://amzn.to/4f267As
• Lenovo ThinkStation P3 Tiny (1L) https://amzn.to/4oHV82s
• HP Z2 G1i Mini (3.4L) https://amzn.to/4eHdb4e
• MINISFORUM MS-01 (1.8L) https://amzn.to/4aO5wjs
• MINISFORUM MS-A2 (1.8L) https://amzn.to/3SpXreI

GPU tương thích:

• Asus Dual Radeon RX 9060 XT 8GB/16GB https://amzn.to/4oPqPa7
• PowerColor Reaper RX 9060 XT 8GB/16GB https://amzn.to/4oQXR9Z

Tiết lộ: Là đối tác của Amazon và AliExpress, mình nhận được một khoản hoa hồng nhỏ từ các giao dịch mua hàng qua đường dẫn liên kết mà không làm tăng thêm chi phí cho bạn.

Tuyên bố miễn trừ trách nhiệm

Tệp này được cung cấp "nguyên trạng" mà không có bất kỳ bảo hành hay đảm bảo nào. Người thiết kế không hỗ trợ kỹ thuật hay trả lời tin nhắn riêng về lỗi in hoặc lắp ráp. Người dùng tự chịu trách nhiệm trong việc cắt file (slicing), chuẩn bị và in mô hình theo cài đặt máy in, đặc tính vật liệu và tiêu chuẩn an toàn của riêng mình.

Điều khoản sử dụng

• Chỉ sử dụng cá nhân: Chỉ cấp phép cho cá nhân sử dụng. Bạn có thể thoải mái sửa đổi tệp thiết kế cho nhu cầu cá nhân.
• Cấm phân phối: Bạn đồng ý không phân phối hoặc bán các tệp, phiên bản đã chỉnh sửa hoặc sản phẩm đã in trên eBay, Etsy, Amazon, AliExpress hoặc bất kỳ cửa hàng trực tuyến nào. Nghiêm cấm tải lên các nền tảng chia sẻ mô hình 3D.
• Hướng dẫn sáng tạo nội dung: Nếu bạn dùng bộ này trong video, bố cục phải được giữ nguyên như bản gốc. Bạn đồng ý ghi rõ nguồn: "Design by ITG Gear, YouTube: https://www.youtube.com/@itggear"
